Acil Aydınlatma ve DALI Hataları, acil aydınlatma armatürlerinin zorunlu testlerini kendi başlatan ve sonuçlarını mevzuata uygun raporlara döken, global KNX DALI gateway markalarını, arıza takibini, KNX durum çıkışlarını ve merkezi alarm bildirimini tek yerde toplayan, otomasyon sunucusunun üzerinde yerel çalışan bir acil aydınlatma test ve uygunluk uygulamasıdır.
Yaşam güvenliği testi ertelenemez
Acil aydınlatma, elektrik kesildiğinde ya da yangın çıktığında kaçış yollarını aydınlatan bir yaşam güvenliği sistemidir; bu yüzden acil aydınlatma mevzuatı armatürlerin düzenli test edilmesini ve test kayıtlarının tutulmasını ister. Zorunluluğun kapsamı ve sıklığı ülkeye ve bina türüne göre değişir. Yüzlerce armatürü elle test edip kaydını tutmak büyük bir yük getirir: bir test unutulur, bir batarya sessizce biter, kayıtlar dağılır ve denetim geldiğinde kanıt aranır. Bu uygulama yükü üstlenir; testleri kendi başlatır, arızaları izler, sonucu rapora döker ve her armatürün o anki halini binanın grafik ekranında gösterir.
İki iş: acil armatürler ve standart DALI aydınlatması
Uygulama yalnız acil armatürleri değil, aynı DALI hattını paylaşan standart aydınlatmayı da kapsar. Acil armatürlerde batarya, dönüştürücü ve test durumu izlenir; standart armatürlerde lamba ve balast arızaları adres adres takip edilir. Her iki grubun durumu aynı ekrana yazılır, böylece binanın hem acil hem gündelik aydınlatmasının sağlığı tek merkezden görünür.
Global KNX DALI gateway markaları
Bir tesiste farklı üreticilerin DALI-KNX gateway'leri yan yana bulunabilir; uygulama hepsini tek listede yönetir. Şu anda desteklenen markalar:
- Siemens
- ABB
- Schneider
- LEGRAND
- Jung
- Berker
- B.E.G.
- Interra
- EAE
Her markanın birden çok modeli tanımlıdır; bir bölümü acil aydınlatma armatürü testini de yürütür, geri kalanı standart DALI arıza izlemesinde kullanılır. Gateway eklerken model seçildiğinde uygulama hangisinin hangi işi yaptığını kendisi belirler. Liste kapalı değildir: yeni markalar kendi sürücüleriyle eklenir.
Her marka kendi sürücüsüyle
Uygulamanın temelinde şu ilke vardır: her üretici, kendine ait ayrı bir sürücüyle çalışır. Bir üretici cihazının yazılımını güncellediğinde ya da küçük bir farklılık gösterdiğinde yalnız kendi sürücüsü etkilenir; tesisteki diğer markalar bundan etkilenmez. Bu ayrık yapı, farklı markaları aynı binada bir arada çalıştırmayı ve zamanla yenilerini mevcut kurulumu bozmadan eklemeyi mümkün kılar.
Testleri kendi başlatır, kaydı kendi tutar
Zorunlu testler belirlediğiniz takvime göre otomatik çalışır. İki kanaldan biri seçilir: gateway kendi takvimiyle test eder ve uygulama yalnız sonucu okur, ya da testi uygulama zamanlar. Buna ek olarak her kurulumda anlık test bölümü durur; fonksiyon testi, dayanım testi ve durdurma tek düğmeyle çalıştırılır. Test bitince uygulama sonucu kendi okur: test geçti mi kaldı mı, batarya kaç dakika dayandı, şarj yüzdesi ne kadar. Hangi kanalın kullanılacağına tesise göre karar verilir; gateway'in kendi otomatik test sistemi varsa uygulama onu bozmadan sonuçları toplar.

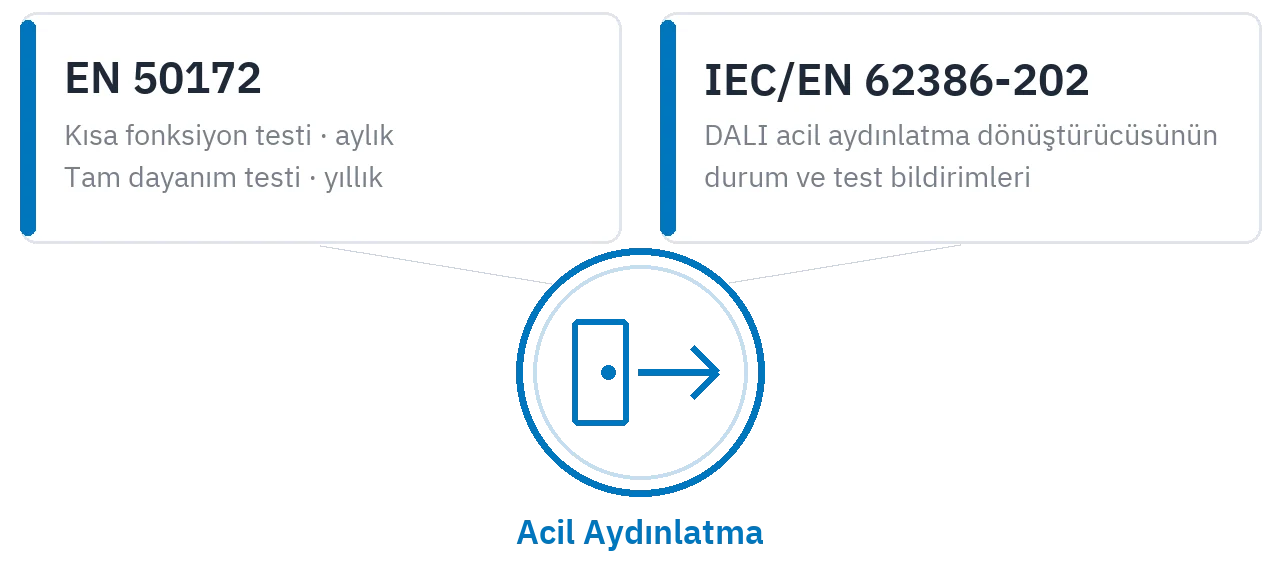

Dayandığı standartlar
Uygulamanın test düzeni, acil aydınlatma bakımının yerleşik ilkelerine göre kurulmuştur: EN 50172 kısa aylık fonksiyon testini ve yıllık dayanım testini, IEC/EN 62386-202 ise DALI acil aydınlatma dönüştürücülerinin durum ve test bildirimlerini temel alır. Testler ve sonuç kayıtları bu çerçeveye göre üretilir. Bu bir tasarım ve uyum yaklaşımıdır.
İki rapor, kendiliğinden oluşan kayıt defteri
Sonuçlardan iki ayrı rapor çıkar: acil armatürler için test raporu, standart lambalar için arıza raporu. Raporlar tarayıcıdan PDF olarak indirilir; ayrıca haftalık, aylık ya da test biter bitmez e-posta ile gönderilir. En fazla beş alıcı tanımlanır. Böylece mevzuatın istediği kayıt defteri elle uğraşılmadan oluşur ve güncel kalır; denetim geldiğinde sistemin düzenli test edildiğini gösteren kayıt hazırdır.
Durum, binanın grafik ekranında
Uygulama her armatürün anlık durumunu KNX üzerinden binanın grafik ekranına yazar. Kat planındaki bir armatür simgesi arızalandığında kırmızıya döner; operatör simgeye tıkladığında test, batarya ve arıza durumunu gösteren bir pencere açılır. Uygulama ayrıca tesis genelindeki arıza sayılarını sayar ve bunları da ekrana yazar: arızalı lamba, arızalı armatür, batarya arızası, testini geçemeyen armatür. Durum bilgisi sayıyla taşındığı için görselleştirme her dilde aynı çalışır.
Arızalar merkezi alarm listesine düşer
Bir arıza ya da başarısız test ortaya çıktığında uygulama bunu önceliğiyle birlikte Alert Plus'a bildirir. Böylece acil aydınlatma arızaları binanın diğer bütün alarmlarıyla aynı listede görünür; önceliklendirme, operatör onayı, e-posta özeti, mobil bildirim ve silinemeyen kayıt kendiliğinden devreye girer. Öncelikler ayarlardan yönetilir: dönüştürücü arızası en önde, testi geçemeyen armatür onun ardından, standart lamba arızası daha geride, sürmekte olan test ise yalnız bilgi olarak. Bu öncelikler kaydedildiğinde Alert Plus tarafında gereken alarm sınıfları önerilen renk ve sesle kendiliğinden oluşur; daha önce tanımladığınız bir sınıfa dokunulmaz.
Acil Aydınlatma ve DALI Hataları nasıl çalışır: tanıtım videosu
Acil aydınlatma armatürlerinin zorunlu testlerinin otomatik yürütülmesi, sonuçların raporlanması, DALI arızalarının izlenmesi ve arızaların merkezi alarm listesine düşmesi.
Sık sorulan sorular
Hangi gateway markaları destekleniyor?
Siemens, ABB, Schneider, LEGRAND, Jung, Berker, B.E.G., Interra ve EAE gateway'leri desteklenir. Her markanın birden çok modeli tanımlıdır; bir bölümü acil aydınlatma armatürü testini yürütür, geri kalanı standart DALI arıza izlemesinde kullanılır. Liste kapalı değildir, yeni markalar kendi sürücüleriyle eklenir.
Farklı markaların gateway'leri aynı binada birlikte çalışır mı?
Evet. Her marka kendi ayrı sürücüsüyle çalıştığı için gateway'ler aynı listede yan yana yönetilir; bir markadaki değişiklik diğerlerini etkilemez.
Hangi testler yapılır ve ne sıklıkla?
Kısa fonksiyon testi ve tam dayanım testi yapılır. EN 50172 çerçevesinde tipik seçim fonksiyon testi için aylık, dayanım testi için yıllıktır; sıklık ayarlardan değiştirilir. Testler planlanan günde gece saatlerinde otomatik çalışır, ayrıca elle de başlatılabilir.
Raporlar nasıl alınır?
Acil armatür test raporu ve standart lamba arıza raporu tarayıcıdan PDF olarak indirilir. E-posta gönderimi açıldığında test raporu test biter bitmez, lamba arıza raporu ise haftalık ya da aylık olarak en fazla beş alıcıya gönderilir.
Alert Plus kurulu olmadan çalışır mı?
Hayır. Uygulama yakaladığı her arızayı merkezi alarm yöneticisi Alert Plus'a ilettiği için Alert Plus kurulu olmalıdır. Doğru sıra önce Alert Plus'ı, sonra bu uygulamayı kurmaktır.
Buluta bağımlı mı?
Hayır. Testler, arıza takibi, raporlar ve KNX durum çıkışları otomasyon sunucusunun üzerinde yerel çalışır; e-posta bildirimi isteğe bağlı bir kanaldır.
Mevcut acil aydınlatma armatürlerimi değiştirmem gerekir mi?
Hayır. Uygulama, sahadaki DALI armatürleri ve mevcut KNX-DALI gateway'leri üzerinden çalışır. Armatür değişimi gerekmez; gateway'ler listeye tanıtılır ve izleme başlar.
Kaç armatür izlenebilir?
Sınır, tesisteki DALI hattı ve gateway sayısıdır. Bir DALI hattı en fazla altmış dört adres taşır; birden çok gateway tanımlanarak tesisin tamamı tek listede toplanır.
