SonaHMI SNTP08, otomasyon sunucusunda tasarladığınız ekranı duvarda tam ekran gösteren, BACnet, KNX ve Modbus tarafındaki sistemleri aynı sayfada buluşturan; kasasındaki RGB LED'ini istediğiniz duruma bağladığınız, 8 inç ekranlı bir dokunmatik otomasyon panelidir.
SNTP08 nerede durur
SNTP08 küçük boyutlu bir paneldir ve iki tür yere konur. Toplantı odalarında kapının dışında, koridorda durur. Otel odası, hastane odası ve daire gibi yerlerde odanın içinde durur. Küçük boyutu ve daha ekonomik olması, çok sayıda oda gereken projelerde işi ölçekli hale getirir. Elektrik panosunun kapağına ya da teknik hacme de monte edilir.
Programlanabilir durum LED'i

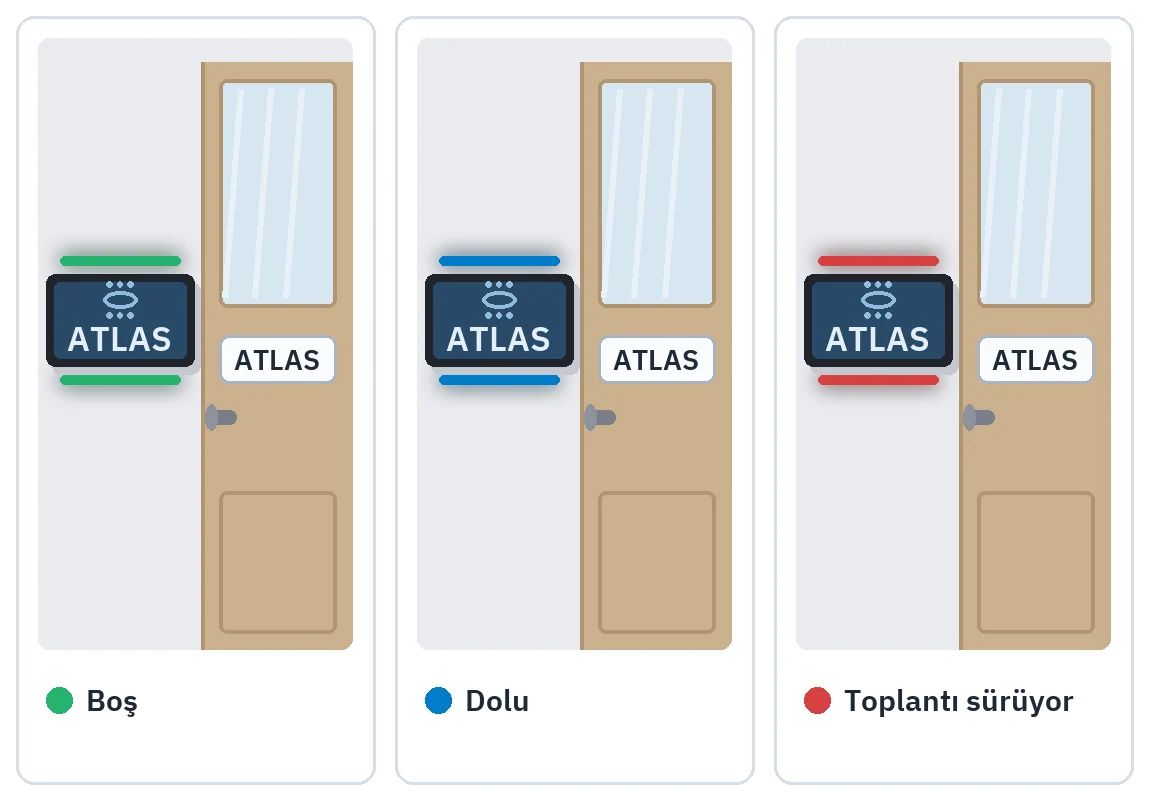

Kasasında iki RGB LED vardır ve sekiz renk alır. Rengi otomasyon sunucusundan sürersiniz; hangi duruma bağlayacağınıza siz karar verirsiniz. Toplantı odasının kapısında doluluğu gösterir. Otel odasının içinde hizmet durumunu bildirir. Elektrik panosunda bir arızayı uzaktan görünür kılar. Bağlanabileceği durum sayısı, sistemde izlediğiniz nokta sayısı kadardır.
Neden bu panel

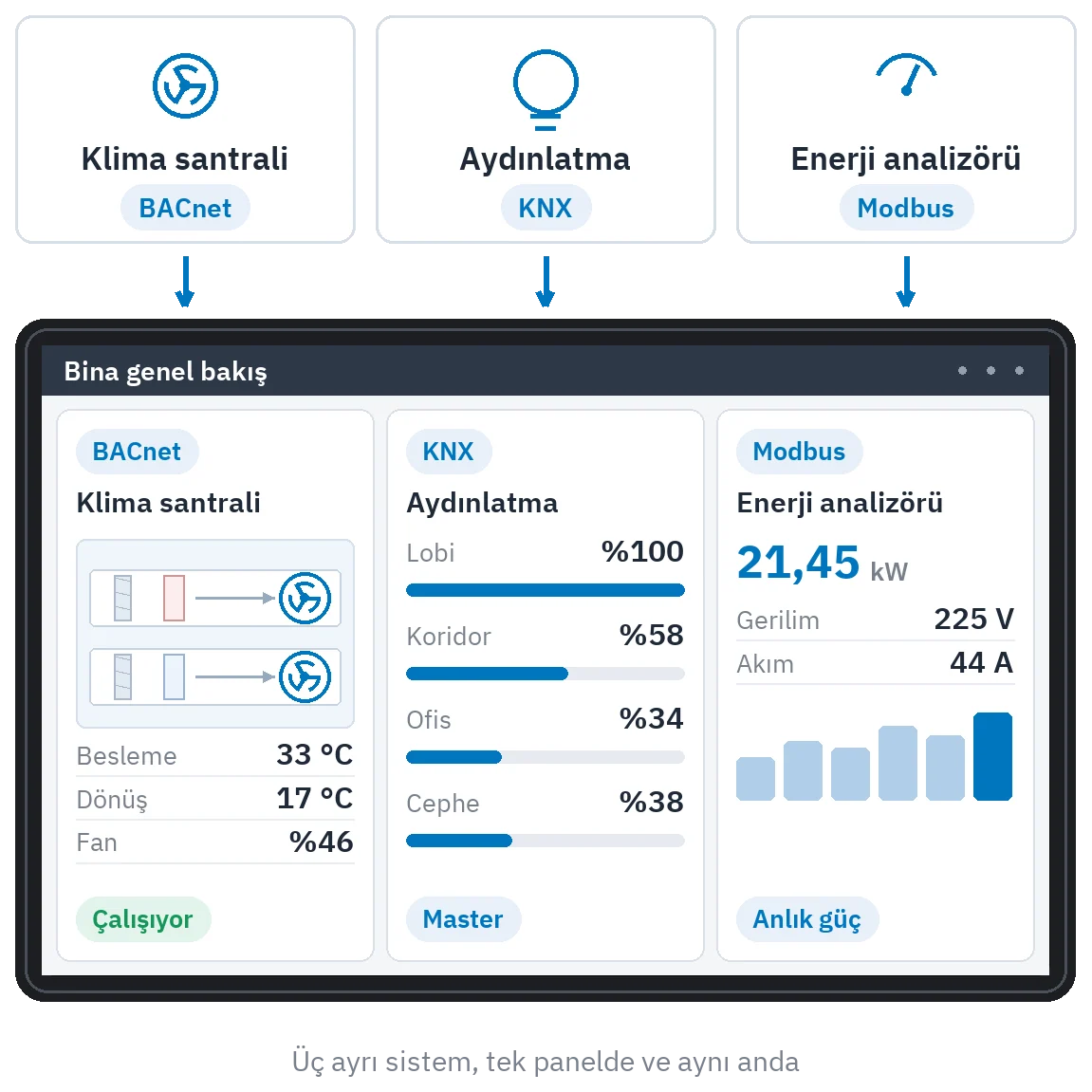

KNX dünyasında dokunmatik paneller hazır kalıplarla gelir. Kat planı koyamazsınız, müşteriye özel ekran tasarlayamazsınız. Bina yönetimi tarafında ise dokunmatik panel neredeyse hiç yoktur. SonaHMI ikisini birden çözer. Tek panelde BACnet klima santrali, KNX aydınlatma ve Modbus enerji analizörü aynı ekranda görünür.
Ekranı siz tasarlarsınız
Ekran hazır kalıptan gelmez. Kat planını sunucuda tasarlar, panele o sayfayı verirsiniz. Sunucuda sayfayı değiştirdiğinizde panel de değişir; panele dokunmanız gerekmez. Her panel farklı bir sayfa gösterebilir.
Otomasyon dışı işler de aynı panelde

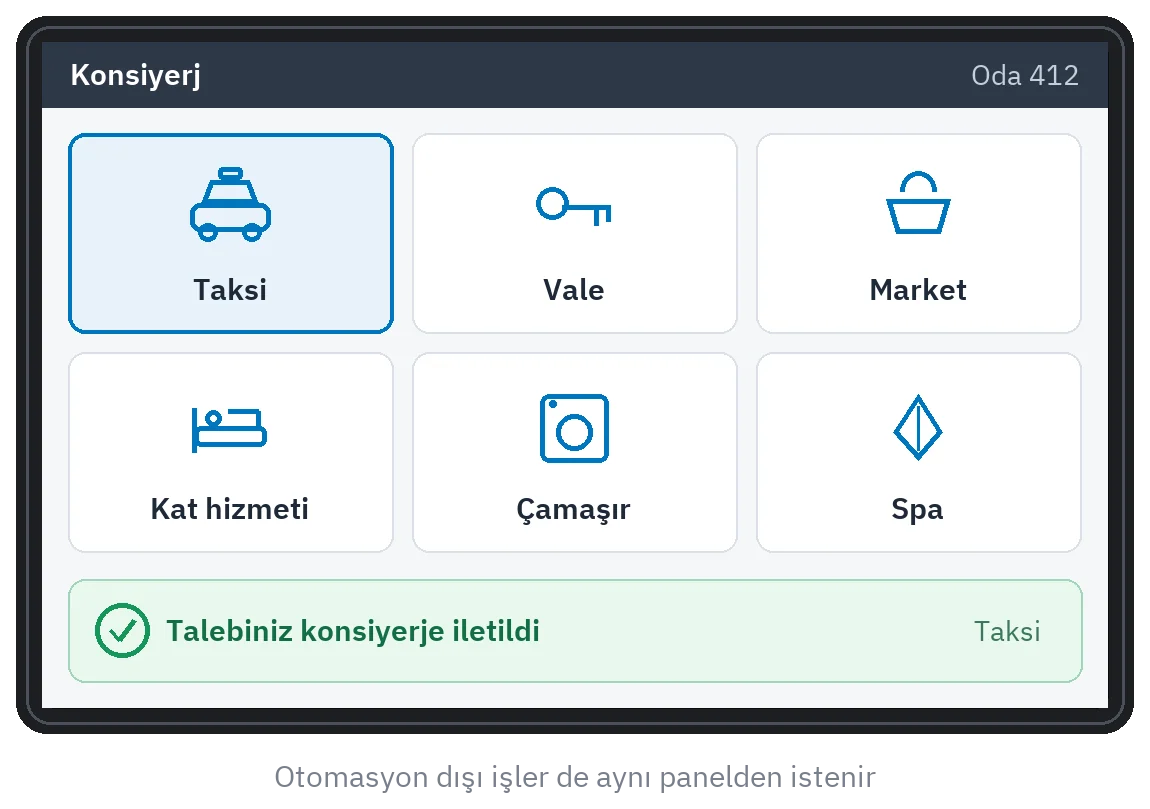

Panel yalnız otomasyon göstermez. Rezidansta konsiyerj ekranı olur; taksi, vale ve market talebi panelden açılır. Otelde panel, istenen hizmeti ve süresini gösterir. Bilgilendirme ekranı da aynı panelden çıkar.
Kurulum ve besleme
Panel PoE ile ya da 220 volt ile beslenir. Ağa Ethernet ya da WiFi üzerinden bağlanır. Renovasyonda veri için yeni kablo çekmek gerekmez. Montaj gömme, sıva üstü ya da pano tipi yapılır. Anahtar kasası ve metal montaj aparatı kutudan çıkar. Pano montajında kapağa 5 × 6 santimetre açıklık yatay konumda açılır.
İlk açılış
Panel ilk açıldığında kurulum sihirbazı gelir ve birçok dilde çalışır. Ağ tipi, adres, sunucu bilgisi, ekran koruyucu ve PIN adım adım girilir. Kurulum yarım kalırsa panel kaldığı yerden devam eder. Fabrika ayarına dönüldüğünde yine bu sihirbaza düşer.
Kiosk modu
Panel tek uygulama modunda çalışır. Kullanıcı yalnız otomasyon arayüzünü görür; ayarlara ve başka uygulamaya erişemez. Durum çubuğu ve gezinme çubuğu gizlidir. Ekran uyuması engellenir, panel yedi gün yirmi dört saat açık kalır. Ağ ya da giriş bilgisi hatasında panel bunu büyük ve okunur biçimde yazar.
Otomasyondan tetiklenenler
Panelin bazı işlevleri veri noktasına bağlanır ve senaryolara katılır.
- Alarm sesi
- Bildirim sesi bir
- Bildirim sesi iki
- Kapı zili
- Arayüz tazeleme
- Ekran açma ve kapatma
- Ekran durumu
- Panel kilitleme
- Haberleşme durumu
- Panel LED komutu
- Panel LED durumu
Örnek: toplantı başladığında koridordaki panelin LED'i kırmızıya döner.
Panellerin yönetimi
Tesisteki bütün paneller SonaHMI Manager ile tek listeden yönetilir. Uygulama ücretsizdir ve sunucunun mağazasından kurulur. Panel envanteri, ağ ayarları, ekran koruyucu ve yazılım güncellemesi buradan yürür. Komutlar panellere doğrudan gider; sunucu bu yüzden yorulmaz.
- Model ve yazılım sürümü listesi
- Adres değişse panelleri yeniden bulma
- Uzaktan ağ ve WiFi yapılandırma
- Sunucu bağlantı bilgisini güncelleme
- Ekran koruyucu kütüphanesi ve yükleme
- PIN yönetimi
- Uzaktan kilitleme
- Uzaktan ekran açma kapama
- Yeniden başlatma
- Arayüz tazeleme
- Sesli uyarı tetikleme
- Dil yönetimi
- Uzaktan yazılım güncelleme
- RGB LED renginin uzaktan değiştirilmesi
Güvenlik
Panel ile sunucu yerel ağda konuşur. Yerel ayar menüsü PIN ile korunur; kullanıcı ayarlara ve başka uygulamaya geçemez. Panel uzaktan kilitlenebilir, kilitliyken ekran söner ve dokunmaya yanıt vermez. Yazılım güncellemesi merkezden yürütülür, panele tek tek gidilmez.
Kaç panel
Bir otomasyon sunucusuna yirmi panele kadar bağlanır. Her panel farklı bir sayfa gösterebilir. Ayrı kullanıcı tanımlanarak her panele ayrı grafik seti verilir. Odalar, katlar ya da binalar böyle ayrılır.
Nerede kullanılır
Otel odası
Oda içinde kontrol ekranı ve durum göstergesi.
Toplantı odası
Kapı dışındaki panel doluluğu gösterir, oda içindeki panel aydınlatma ve iklimi kontrol eder.
Hastane odası
Oda konforu ve merkezden bildirim.
Daire ve villa
Yatak odası, koridor ve giriş paneli.
Ofis
Bölüm bazlı kontrol.
Mağaza
Personel alanı paneli.
Teknik hacim
Pano üstünde işletme ekranı, LED ile uzaktan arıza bildirimi.
SonaHMI SNTP08 teknik özellikleri
Aşağıdaki değerler ürün veri sayfasından birebir alınmıştır; pano montajı ve pano kapağı açıklığı kurulum videosunun anlatımıyla tamamlanmıştır.
| Boyut / tip | 8″ IPS dokunmatik |
|---|---|
| Çözünürlük | 1280 × 800 |
| Parlaklık | 350 cd/m² |
| Renk | 16.7M |
| Görüş açısı | 85° / 85° / 85° / 85° |
| Dokunmatik | Kapasitif çoklu dokunma |
| Aktif alan | 120.96 × 68.04 mm |
| Ethernet | RJ45 10/100/1000M (PoE destekli) |
|---|---|
| Kablosuz | Wi-Fi 802.11 a/b/g/n |
| Bluetooth | 4.0 |
| Seri | RS485 |
| USB | Type-C |
| Harici besleme | 220 V AC |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| Tüketim | maks. ~20 W |
| Durum LED | 8 renk RGB, uzaktan kontrol |
|---|---|
| Ses | Dahili hoparlör + mikrofon |
| Montaj | Ankastre (sıva altı) / sıva üstü / pano |
|---|---|
| Kasa uyumu | 86 tipi / US / EU buat |
| Pano kapağı açıklığı | 5 × 6 cm, yatay konumda |
| Ölçü (G × Y × D) | 200 × 124.59 × 37.7 mm (11.6 mm sıva üstü çıkıntı) |
| Net ağırlık | 0.4 kg |
| Malzeme | Plastik kasa + cam dokunmatik yüzey |
| Çalışma sıcaklığı | 0 – 50 °C |
|---|---|
| Çalışma nemi | %0 – %90 (yoğuşmasız) |
| Depolama sıcaklığı | 0 – 60 °C |
SNTP10 ne zaman
Daha geniş bir ekran gerekiyorsa SNTP10 kullanılır. Kat planı gibi büyük sayfalar 10,1 inçte daha rahat okunur. İkisi de aynı sunucuya bağlanır ve aynı arayüzü gösterir.
Ürün veri sayfası
- SonaHMI SNTP08Ürün veri sayfasını indir PDF
SonaHMI Manager ile panel yönetimi
Tesisteki dokunmatik panellerin tek merkezden yönetimi: envanter, ağ ayarları, ekran koruyucu, uzaktan kilit ve yazılım güncelleme.
Sık sorulan sorular
RGB LED ne işe yarar?
Kasadaki iki LED sekiz renk alır ve rengi otomasyon sunucusundan sürülür. Hangi duruma bağlanacağına siz karar verirsiniz: toplantı odası kapısında doluluk, otel odasında hizmet durumu, elektrik panosunda arıza.
Panel tek başına çalışır mı?
Hayır. Panel, yerel ağdaki otomasyon sunucusuna bağlanır ve sunucudaki sayfaları gösterir. Sunucu olmadan gösterecek bir şey yoktur.
Kat planı gibi özel bir ekran tasarlayabilir miyim?
Tasarlayabilirsiniz. Sayfa sunucuda serbestçe tasarlanır; panel onu gösterir.
Renovasyonda yeni kablo çekmek gerekir mi?
Gerekmez. Panel WiFi ile çalışır ve yakın bir noktadan beslenir.
İnternet gerekir mi?
Gerekmez. Panel ve sunucu yerel ağda çalışır. Uzaktan yazılım güncellemesi için sunucunun internet bağlantısı gerekir.
Paneller sahaya gidilmeden güncellenir mi?
Güncellenir. Bütün panellerin yazılımı SonaHMI Manager üzerinden uzaktan kurulur.
Arayüz hangi dillerde?
Arayüz birçok dilde çalışır ve dil çalışma anında değiştirilir.
