SonaHMI SNTP08 تعرض على الجدار، بملء الشاشة، ما تصمّمه على خادم الأتمتة، وتجمع أنظمة من جهة BACnet وKNX وModbus في الصفحة نفسها، وتدعك تربط مؤشر RGB في هيكلها بأي حالة تختارها، وتفعل ذلك على شاشة 8 إنش: لوحة أتمتة تعمل باللمس.
أين توضع SNTP08
SNTP08 لوحة صغيرة وتذهب إلى نوعين من الأماكن. في قاعات الاجتماعات توضع خارج الباب، في الممر. وفي غرف الفنادق وغرف المرضى والشقق توضع داخل الغرفة. صغر حجمها وسعرها الأدنى يجعلان المهمة اقتصادية حيث تُجهَّز غرف كثيرة. وتُركَّب كذلك في باب اللوحة الكهربائية أو في غرفة الأنظمة الفنية.
مؤشر حالة قابل للبرمجة

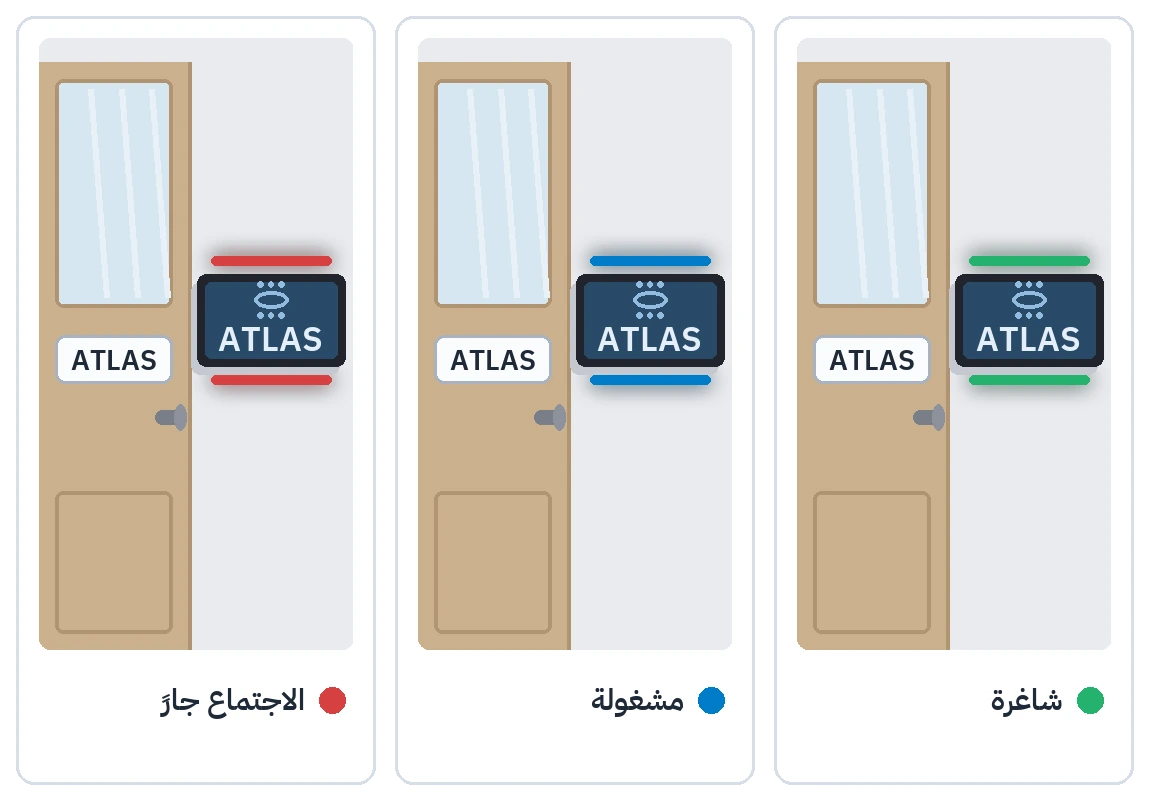

في الهيكل مؤشرا RGB، وهما يأخذان ثمانية ألوان. اللون تقوده من خادم الأتمتة؛ وأنت من يقرّر بأي حالة يُربط. على باب قاعة الاجتماعات يُظهر الإشغال. وداخل غرفة الفندق يبلّغ عن حالة الخدمة. وفي اللوحة الكهربائية يجعل العطل مرئياً من بعيد. وعدد الحالات التي يمكن ربطه بها هو عدد النقاط التي تراقبها في النظام.
لماذا هذه اللوحة
في عالم KNX تأتي لوحات اللمس بقوالب جاهزة. لا يمكن وضع مخطط طابق عليها، ولا تصميم شاشة خاصة بعميل بعينه. وفي جانب إدارة المباني لا تكاد توجد لوحات لمس أصلاً. SonaHMI تحلّ الاثنين معاً: على لوحة واحدة تظهر وحدة معالجة هواء تعمل بـ BACnet وإضاءة KNX وجهاز قياس طاقة يعمل بـ Modbus، في الشاشة نفسها.
الشاشة تصمّمها أنت
الشاشة لا تأتي من قالب. تصمّم مخطط الطابق على الخادم وتُسند تلك الصفحة إلى اللوحة. وإذا غيّرت الصفحة على الخادم تغيّرت اللوحة معها؛ لا حاجة للمساس باللوحة. وكل لوحة يمكن أن تعرض صفحة مختلفة.
خدمات خارج الأتمتة على اللوحة نفسها
اللوحة لا تعرض الأتمتة وحدها. في المجمّع السكني تصير شاشة كونسيرج تُطلب منها سيارة أجرة وخدمة صف السيارات والمشتريات. وفي الفندق تعرض اللوحة الخدمة المطلوبة والمدة التي تستغرقها. ومن اللوحة نفسها تنشأ شاشة معلومات أيضاً.
التركيب والتغذية
تُغذّى اللوحة عبر PoE أو من 220 فولت، وتدخل الشبكة عبر Ethernet أو WLAN. وفي أعمال التجديد لا حاجة لمدّ كابل بيانات جديد. والتركيب مدفون أو ظاهر أو في باب لوحة كهربائية. علبة التركيب المدفونة وحامل التركيب المعدني داخل العلبة. وللتركيب في باب اللوحة تُفتح في الباب فتحة 5 × 6 سنتيمتر، أفقية.
التشغيل الأول
عند تشغيل اللوحة أول مرة يظهر معالج الإعداد، وهو يعمل بلغات عديدة. يُدخَل نوع الشبكة والعنوان وبيانات الخادم وشاشة التوقف ورمز PIN خطوة خطوة. وإذا انقطع الإعداد تابعت اللوحة من حيث توقفت. وبعد إعادة ضبط المصنع تعود إلى المعالج نفسه.
وضع التطبيق الواحد
تعمل اللوحة بتطبيق واحد فقط. لا يرى المستخدم سوى واجهة الأتمتة، ولا يصل إلى الإعدادات ولا إلى تطبيق آخر. شريط الحالة وشريط التنقل مخفيان. والشاشة تُمنع من الخمول فتبقى اللوحة عاملة على مدار الساعة. وإذا وقعت مشكلة في الشبكة أو في تسجيل الدخول كتبتها اللوحة على الشاشة بخط كبير مقروء.
يُشغَّل من الأتمتة
جزء من وظائف اللوحة معلَّق بنقطة بيانات ويشارك في المشاهد.
- صوت الإنذار
- صوت الإشعار الأول
- صوت الإشعار الثاني
- جرس الباب
- إعادة تحميل الواجهة
- تشغيل الشاشة وإطفاؤها
- حالة الشاشة
- قفل اللوحة
- حالة الاتصال
- أمر مؤشر اللوحة
- حالة مؤشر اللوحة
مثال: عند بدء اجتماع يصير مؤشر اللوحة في الممر أحمر.
إدارة اللوحات
تُدار كل لوحة في المنشأة من قائمة واحدة عبر SonaHMI Manager. التطبيق مجاني ويُثبَّت من متجر الخادم. جرد اللوحات وإعدادات الشبكة وشاشات التوقف وتحديثات البرنامج تجري من هنا. والأوامر تذهب إلى اللوحات مباشرة، فلا يُحمَّل الخادم بها.
- قائمة الطرازات وإصدارات البرنامج
- إيجاد اللوحات من جديد عند تغيّر عناوينها
- إعداد الشبكة وWLAN عن بُعد
- تحديث بيانات الدخول إلى الخادم
- مكتبة شاشات التوقف ورفعها
- إدارة رمز PIN
- القفل عن بُعد
- تشغيل الشاشة وإطفاؤها عن بُعد
- إعادة التشغيل
- إعادة تحميل الواجهة
- إطلاق تنبيه صوتي
- إدارة اللغة
- تحديث البرنامج عن بُعد
- تغيير لون مؤشر RGB عن بُعد
الأمن
تتحدث اللوحة والخادم داخل الشبكة المحلية. وقائمة الإعدادات المحلية محمية برمز PIN؛ فلا يصل المستخدم إلى الإعدادات ولا إلى تطبيق آخر. ويمكن قفل اللوحة عن بُعد، وتبقى الشاشة أثناء القفل مطفأة ولا تستجيب للمس. وتحديثات البرنامج تُدار من المركز، فلا يذهب أحد إلى كل لوحة على حدة.
كم لوحة
يرتبط بخادم أتمتة واحد ما يصل إلى عشرين لوحة. وكل لوحة يمكن أن تعرض صفحة مختلفة. وإذا عُرِّف مستخدمون منفصلون حصلت كل لوحة على مجموعة الشاشات الخاصة بها. وهكذا تُفصل الغرف أو الطوابق أو المباني بعضها عن بعض.
أين تُستعمل
غرفة فندق
شاشة تشغيل ومؤشر حالة داخل الغرفة.
قاعة اجتماعات
اللوحة خارج الباب تُظهر الإشغال؛ واللوحة داخل القاعة تتحكم بالإضاءة والتكييف.
غرفة مريض
راحة الغرفة والتنبيهات من المركز.
شقة وفيلا
لوحة لغرفة النوم والممر والمدخل.
مكتب
تشغيل بحسب المناطق.
متجر
لوحة في منطقة العاملين.
غرفة الأنظمة الفنية
شاشة تشغيل على اللوحة الكهربائية، وإبلاغ عن العطل من بعيد عبر المؤشر.
المواصفات الفنية لـ SonaHMI SNTP08
القيم التالية مأخوذة مباشرة من ورقة البيانات؛ أما التركيب في باب اللوحة ومقاس الفتحة فمُكمَّلان مما يعرضه فيديو التركيب.
| المقاس / النوع | 8″ IPS باللمس |
|---|---|
| الدقة | 1280 × 800 |
| السطوع | 350 cd/m² |
| الألوان | 16.7 مليون |
| زاوية الرؤية | 85° / 85° / 85° / 85° |
| اللمس | سعوي، متعدد اللمس |
| المساحة الفعّالة | 120.96 × 68.04 mm |
| Ethernet | RJ45 10/100/1000M (يدعم PoE) |
|---|---|
| اللاسلكي | WLAN 802.11 a/b/g/n |
| Bluetooth | 4.0 |
| تسلسلي | RS485 |
| USB | Type-C |
| تغذية خارجية | 220 V AC |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| الاستهلاك | 20 W كحد أقصى تقريباً |
| مؤشر الحالة | RGB بثمانية ألوان، يُتحكَّم به عن بُعد |
|---|---|
| الصوت | سمّاعة مدمجة + ميكروفون |
| التركيب | مدفون / ظاهر / باب اللوحة الكهربائية |
|---|---|
| توافق العلب | علبة تركيب طراز 86 / US / EU |
| فتحة باب اللوحة | 5 × 6 cm، أفقية |
| الأبعاد (عرض × ارتفاع × عمق) | 200 × 124.59 × 37.7 mm (بروز 11.6 mm في التركيب الظاهر) |
| الوزن الصافي | 0.4 kg |
| المادة | هيكل بلاستيكي + سطح زجاجي |
| حرارة التشغيل | 0 – 50 °C |
|---|---|
| رطوبة التشغيل | 0% – 90% (بلا تكاثف) |
| حرارة التخزين | 0 – 60 °C |
متى تُختار SNTP10 بدلاً منها
حيث تلزم شاشة أعرض، تُستعمل SNTP10. فالصفحات الكبيرة كمخططات الطوابق تُقرأ أريح على 10.1 إنش. وكلتاهما ترتبط بالخادم نفسه وتعرض الواجهة نفسها.
ورقة البيانات
- SonaHMI SNTP08تنزيل ورقة البيانات PDF
إدارة اللوحات بـ SonaHMI Manager
إدارة لوحات اللمس في منشأة من مكان واحد: الجرد، إعدادات الشبكة، شاشات التوقف، القفل عن بُعد وتحديث البرنامج.
أسئلة متكررة
ما فائدة مؤشر RGB؟
المؤشران في الهيكل يأخذان ثمانية ألوان، واللون يُقاد من خادم الأتمتة. وأنت من يقرّر بأي حالة يربطهما: الإشغال على باب قاعة الاجتماعات، وحالة الخدمة في غرفة الفندق، وعطل في اللوحة الكهربائية.
هل تعمل اللوحة وحدها؟
لا. ترتبط اللوحة بخادم الأتمتة داخل الشبكة المحلية وتعرض صفحات ذلك الخادم. وبلا خادم لا يوجد ما يُعرض.
هل أستطيع تصميم شاشة خاصة بي مثل مخطط طابق؟
نعم. تُصمَّم الصفحة على الخادم بحرية، واللوحة تعرضها.
هل يلزم مدّ كابل جديد في أعمال التجديد؟
لا. تعمل اللوحة عبر WLAN وتُغذّى من نقطة قريبة.
هل يلزم الإنترنت؟
لا. تعمل اللوحة والخادم داخل الشبكة المحلية. أما تحديث البرنامج عن بُعد فيحتاج الخادم فيه إلى اتصال بالإنترنت.
هل يمكن تحديث اللوحات دون الذهاب إلى الموقع؟
نعم. يُنزَّل برنامج كل لوحة عن بُعد عبر SonaHMI Manager.
بأي اللغات تعمل الواجهة؟
تعمل الواجهة بلغات عديدة، وتُبدَّل اللغة أثناء التشغيل.
