SonaHMI SNTP08 muestra a pantalla completa en la pared la vista que usted diseña en el servidor de automatización, reúne en la misma página instalaciones del lado de BACnet, KNX y Modbus, le deja atar el LED RGB de su marco al estado que usted elija y lo hace en una pantalla de 8 pulgadas: una pantalla táctil de automatización.
Dónde se coloca el SNTP08
El SNTP08 es una pantalla pequeña y va a dos clases de sitio. En las salas de reuniones se monta fuera, en la puerta, en el pasillo. En habitaciones de hotel, habitaciones de hospital y viviendas va dentro de la estancia. Su tamaño reducido y su precio más bajo hacen que la instalación salga a cuenta allí donde hay que equipar muchas estancias. También se monta en la puerta de un cuadro eléctrico o en una sala técnica.
Indicador de estado programable

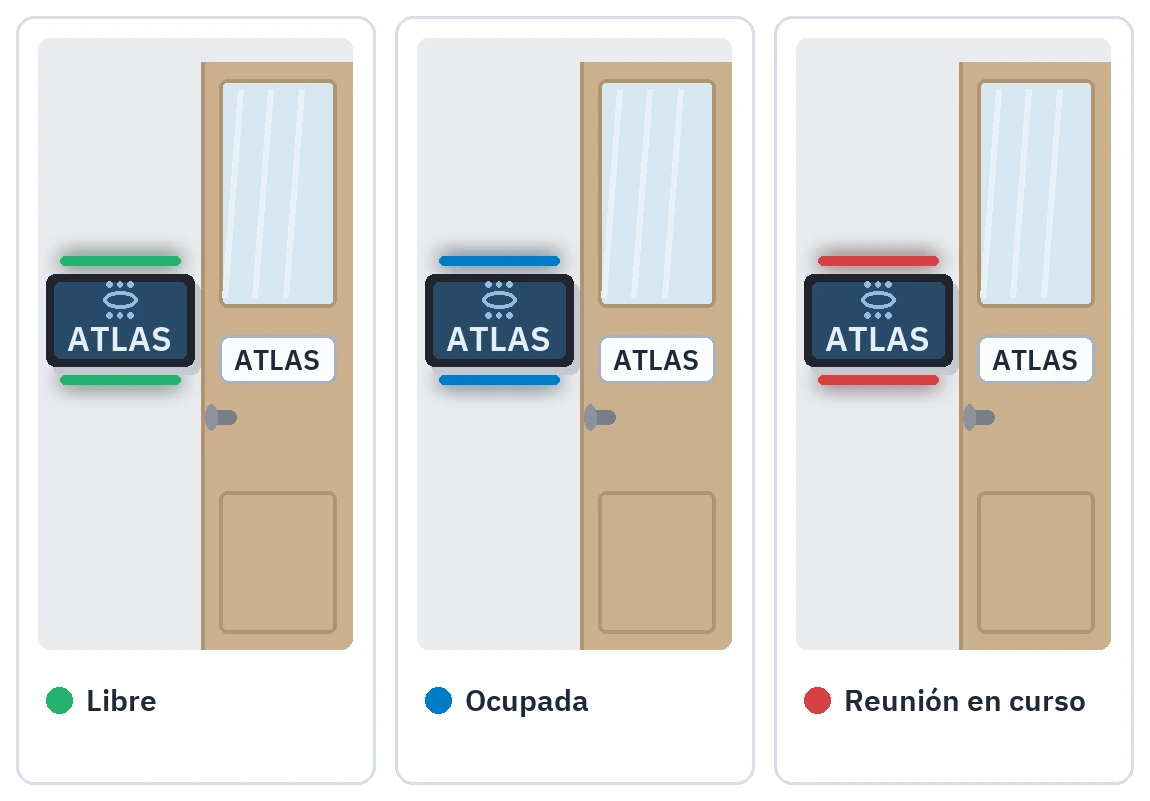

En el marco van dos LED RGB y toman ocho colores. El color se gobierna desde el servidor de automatización; usted decide a qué estado lo ata. En la puerta de una sala de reuniones muestra la ocupación. Dentro de una habitación de hotel comunica el estado de servicio. En un cuadro eléctrico hace visible una avería a distancia. El número de estados a los que puede atarse es el de los puntos que usted vigila en el sistema.
Por qué esta pantalla
En el mundo KNX, las pantallas táctiles vienen con plantillas prefabricadas. Un plano no cabe en ellas, y una pantalla pensada para un cliente concreto no puede diseñarse. Del lado de la gestión técnica de edificios, pantallas táctiles prácticamente no hay. SonaHMI resuelve las dos cosas. En una sola pantalla salen juntos un climatizador BACnet, una iluminación KNX y un analizador de redes Modbus.
La pantalla la diseña usted
La pantalla no sale de una plantilla. El plano lo diseña usted en el servidor y entrega esa página a la pantalla. Si cambia la página en el servidor, la pantalla cambia con ella; no hay que tocar la pantalla. Cada pantalla puede mostrar una página distinta.
Servicios ajenos a la automatización en la misma pantalla
La pantalla no muestra solo automatización. En una comunidad de vecinos se convierte en la pantalla de conserjería desde la que se piden taxi, servicio de aparcacoches y compras. En un hotel, la pantalla muestra el servicio pedido y cuánto tardará. También un panel informativo sale de la misma pantalla.
Montaje y alimentación
La pantalla se alimenta por PoE o a 220 voltios. Entra en la red por Ethernet o por wifi. En una reforma no hay que tirar ninguna línea de datos nueva. El montaje se hace empotrado, de superficie o en la puerta de un cuadro. La caja de empotrar y el soporte metálico de montaje vienen en la caja. Para el montaje en puerta de cuadro se practica en la puerta un hueco de 5 × 6 centímetros, en horizontal.
El primer arranque
Al encender la pantalla por primera vez aparece un asistente de puesta en marcha, y funciona en muchos idiomas. El tipo de red, la dirección, los datos del servidor, el salvapantallas y el PIN se introducen paso a paso. Si la puesta en marcha se interrumpe, la pantalla sigue donde lo dejó. Tras una restauración de fábrica vuelve al mismo asistente.
Modo quiosco
La pantalla funciona en modo de aplicación única. El usuario solo ve la interfaz de la automatización y no llega ni a los ajustes ni a otra aplicación. Las barras de estado y de navegación están ocultas. Se impide que la pantalla se duerma, y el equipo se queda encendido las veinticuatro horas. Si hay un problema de red o de identificación, la pantalla lo escribe en letra grande y legible sobre la imagen.
Disparado desde la automatización
Una parte de las funciones de la pantalla depende de un punto de datos y entra en las escenas.
- Tono de alarma
- Tono de aviso uno
- Tono de aviso dos
- Timbre de la puerta
- Recargar la interfaz
- Encender y apagar la pantalla
- Estado de la pantalla
- Bloquear la pantalla
- Estado de la comunicación
- Orden para el LED de la pantalla
- Estado del LED de la pantalla
Un ejemplo: cuando empieza una reunión, el LED de la pantalla del pasillo se pone rojo.
Gestionar las pantallas
Todas las pantallas de la instalación se gestionan desde una lista con SonaHMI Manager. La aplicación es gratuita y se instala desde la tienda del servidor. El inventario de pantallas, los ajustes de red, los salvapantallas y las actualizaciones de software se llevan desde aquí. Las órdenes van directamente a las pantallas, así que el servidor no se carga.
- Lista de modelos y versiones de software
- Volver a encontrar las pantallas cuando cambia su dirección
- Configurar la red y el wifi en remoto
- Actualizar las credenciales del servidor
- Biblioteca de salvapantallas y subida de imágenes
- Gestión del PIN
- Bloqueo remoto
- Encender y apagar la pantalla en remoto
- Reinicio
- Recargar la interfaz
- Disparar un aviso acústico
- Gestión de idiomas
- Actualizaciones de software en remoto
- Cambiar en remoto el color del LED RGB
Seguridad
La pantalla y el servidor hablan entre sí en la red local. El menú local de ajustes está protegido con un PIN; el usuario no llega ni a los ajustes ni a otra aplicación. La pantalla puede bloquearse en remoto, y mientras está bloqueada permanece apagada y no responde al tacto. Las actualizaciones de software se lanzan desde el centro, así que nadie tiene que ir pantalla por pantalla.
Cuántas pantallas
A un servidor de automatización se conectan hasta veinte pantallas. Cada pantalla puede mostrar una página distinta. Si se dan de alta usuarios separados, cada pantalla recibe su propio juego de vistas. Así se separan unas de otras las estancias, las plantas o los edificios.
Dónde se emplea
Habitación de hotel
Pantalla de mando e indicador de estado dentro de la habitación.
Sala de reuniones
La pantalla de fuera de la puerta muestra la ocupación; la de dentro gobierna la iluminación y la climatización.
Habitación de hospital
Confort de la estancia y avisos desde la central.
Vivienda y chalé
Pantalla para el dormitorio, el pasillo y la entrada.
Oficina
Mando por zonas.
Comercio
Pantalla en la zona de personal.
Sala técnica
Una pantalla de explotación sobre el cuadro, y aviso de avería a distancia mediante el LED.
Datos técnicos de SonaHMI SNTP08
Los valores siguientes están tomados directamente de la ficha técnica; el montaje en puerta de cuadro y la medida del hueco se han completado con lo que muestra el vídeo de montaje.
| Tamaño / tipo | Táctil IPS de 8″ |
|---|---|
| Resolución | 1280 × 800 |
| Luminancia | 350 cd/m² |
| Colores | 16,7 mill. |
| Ángulo de visión | 85° / 85° / 85° / 85° |
| Táctil | Capacitivo, multitáctil |
| Área activa | 120,96 × 68,04 mm |
| Ethernet | RJ45 10/100/1000M (admite PoE) |
|---|---|
| Radio | Wifi 802.11 a/b/g/n |
| Bluetooth | 4.0 |
| Serie | RS485 |
| USB | Type-C |
| Alimentación externa | 220 V CA |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| Consumo | máx. ~20 W |
| LED de estado | RGB en 8 colores, gobernado en remoto |
|---|---|
| Sonido | Altavoz integrado + micrófono |
| Montaje | Empotrado / de superficie / puerta de cuadro |
|---|---|
| Compatibilidad de caja | Caja de mecanismo tipo 86 / US / EU |
| Hueco en puerta de cuadro | 5 × 6 cm, en horizontal |
| Dimensiones (an × al × p) | 200 × 124,59 × 37,7 mm (11,6 mm de saliente en montaje de superficie) |
| Peso neto | 0,4 kg |
| Material | Carcasa de plástico + superficie de vidrio |
| Temperatura de funcionamiento | 0 – 50 °C |
|---|---|
| Humedad de funcionamiento | 0 % – 90 % (sin condensación) |
| Temperatura de almacenamiento | 0 – 60 °C |
Cuándo conviene el SNTP10 en su lugar
Donde hace falta una pantalla más ancha, se emplea el SNTP10. Las páginas grandes, como un plano, se leen con más holgura en 10,1 pulgadas. Las dos se conectan al mismo servidor y muestran la misma interfaz.
Ficha técnica
- SonaHMI SNTP08Descargar la ficha técnica PDF
Gestionar las pantallas con SonaHMI Manager
Gestionar desde un solo sitio las pantallas táctiles de una instalación: inventario, ajustes de red, salvapantallas, bloqueo remoto y actualizaciones de software.
Preguntas frecuentes
¿Para qué sirve el LED RGB?
Los dos LED del marco toman ocho colores y el color se gobierna desde el servidor de automatización. Usted decide a qué estado los ata: la ocupación en la puerta de una sala de reuniones, el estado de servicio en una habitación de hotel, una avería en un cuadro eléctrico.
¿La pantalla funciona por sí sola?
No. La pantalla se conecta al servidor de automatización en la red local y muestra las páginas de ese servidor. Sin el servidor no hay nada que mostrar.
¿Puedo diseñar una vista propia, como un plano?
Sí. La página se diseña libremente en el servidor, y la pantalla la muestra.
¿Hay que tirar cable nuevo en una reforma?
No. La pantalla funciona por wifi y se alimenta desde un punto cercano.
¿Hace falta Internet?
No. La pantalla y el servidor trabajan en la red local. Para las actualizaciones de software en remoto, el servidor necesita conexión a Internet.
¿Pueden actualizarse las pantallas sin desplazarse a la obra?
Sí. El software de cada pantalla se carga en remoto con SonaHMI Manager.
¿En qué idiomas está la interfaz?
La interfaz funciona en muchos idiomas, y el idioma se cambia con el equipo en marcha.
