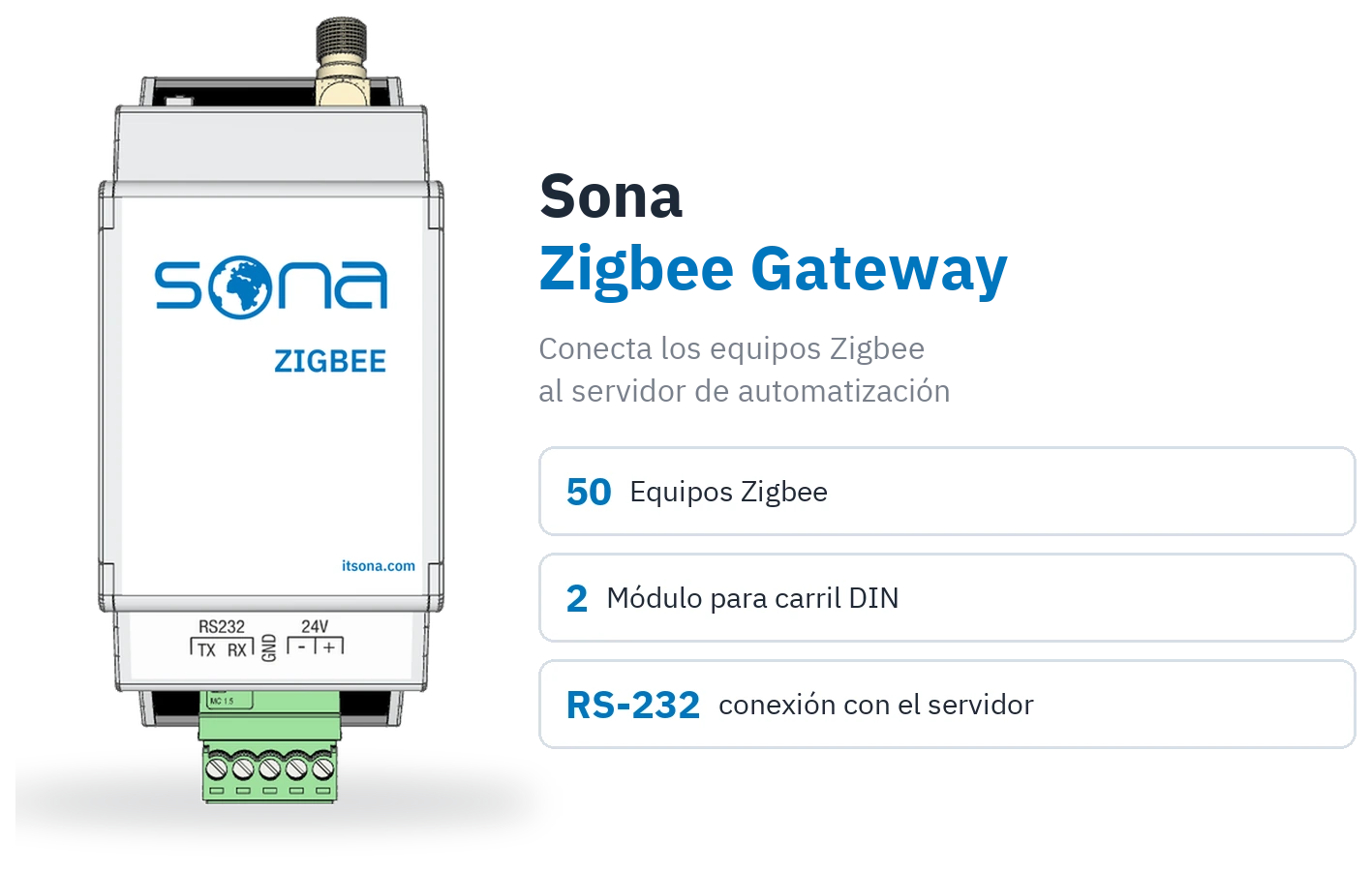

Sona Zigbee Gateway se conecta al servidor de automatización por su puerto RS-232, mete en el sistema los equipos inalámbricos Zigbee y ocupa dos módulos en el cuadro eléctrico: una pasarela.
Para qué sirve

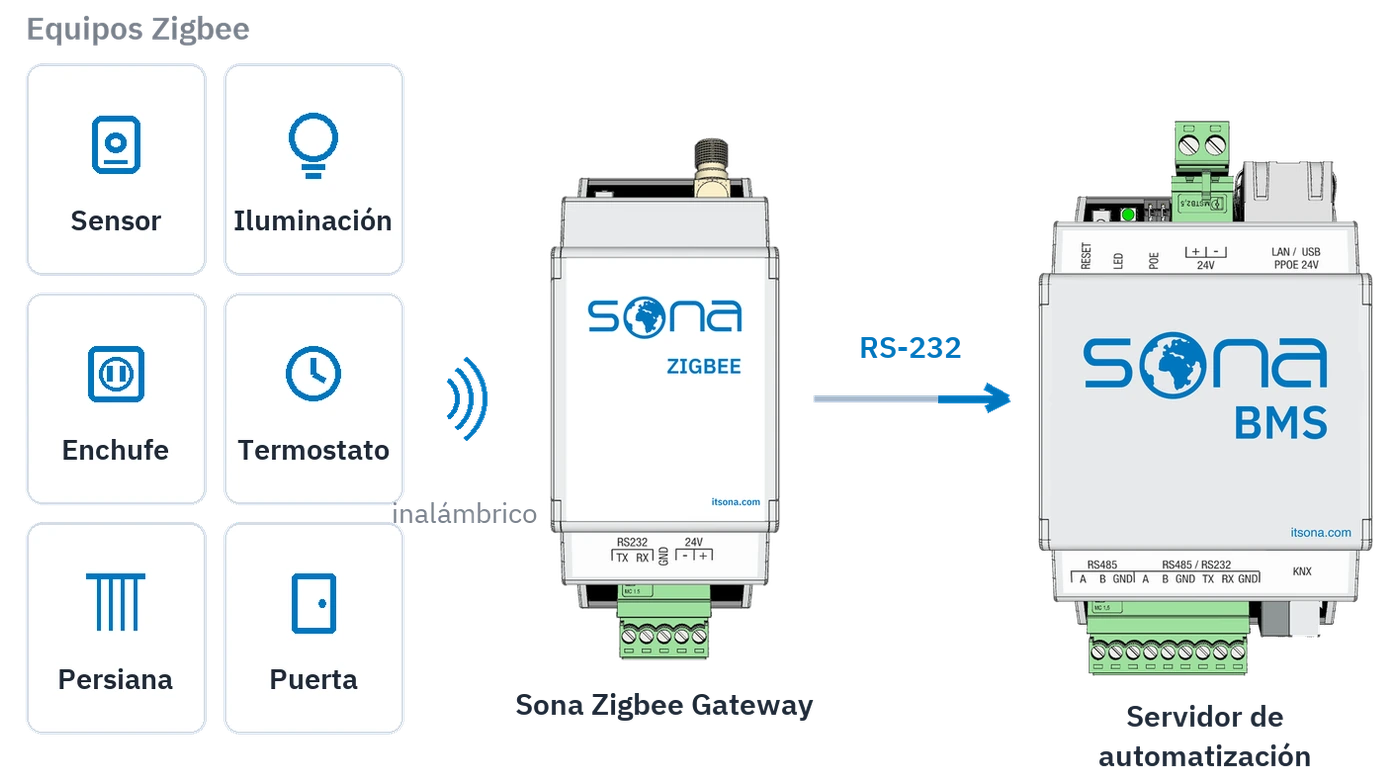

Zigbee es un protocolo de radio para equipos, y el servidor de automatización no lo habla directamente. Esta pasarela se pone en medio: recoge los equipos del lado Zigbee y se los entrega al servidor por RS-232. Una vez conectados, los equipos Zigbee se ven como cualquier otro equipo del sistema; salen en la misma pantalla, en las mismas escenas y en las mismas programaciones horarias.
Cómo se conecta

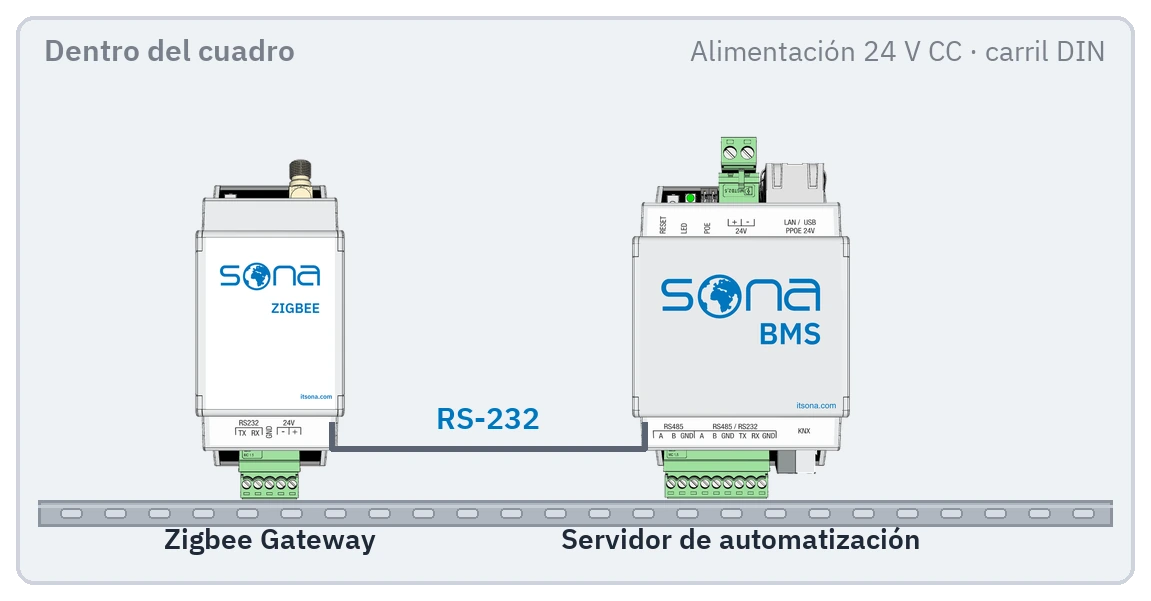

La pasarela va en el cuadro eléctrico, sobre carril DIN, y ocupa dos módulos. Se conecta al servidor por una línea RS-232 y se alimenta a 24 voltios de corriente continua. La antena viene en la caja y se enrosca en un conector SMA.
Cuántos equipos

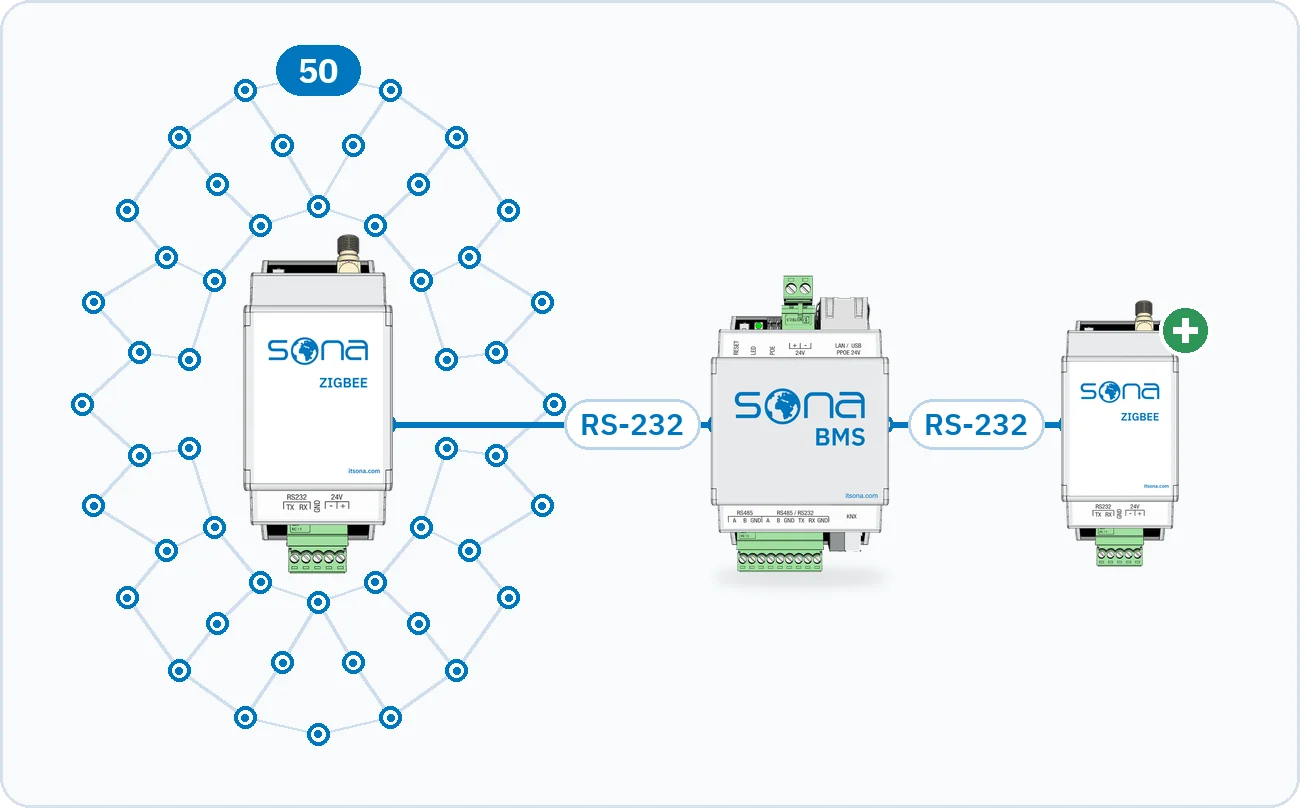

A una pasarela se conectan hasta 50 equipos Zigbee. Como la antena viene en la caja, el alcance crece sin comprar ninguna pieza aparte. Si hacen falta más equipos, se ponen varias pasarelas en el mismo servidor.
Datos técnicos de Sona Zigbee Gateway
Los valores siguientes están tomados directamente de la ficha técnica.
| RS-232 | 1 |
|---|---|
| Radio Zigbee | 1 (antena incluida) |
| Número de equipos | Hasta 50 equipos Zigbee por pasarela |
|---|
| Alimentación | 24 V CC |
|---|---|
| Consumo | 0,1 W (mínimo) |
| Antena | Conector SMA |
|---|---|
| Alimentación y RS-232 | Bornas de tornillo, 0,8 – 1,5 mm² |
| LED 1 | Alimentación |
|---|---|
| LED 2 | Estado de la red |
| Montaje | Carril DIN |
|---|---|
| Anchura en módulos | 2 módulos |
| Dimensiones (an × al × p) | 36 × 105 × 61 mm |
| Grado de protección | IP20 |
| Peso neto | 100 g |
| CEM | EN61000-6-1 · EN61000-6-3 |
|---|
| Temperatura de funcionamiento | 0 °C … +45 °C |
|---|---|
| Temperatura de almacenamiento | −15 °C … +55 °C |
| Humedad relativa | 0 % … 93 % (sin condensación) |
| Garantía | 2 años |
|---|
Equipos inalámbricos que no son Zigbee
Los equipos Z-Wave, EnOcean y M-Bus entran en el sistema por sus propias pasarelas. Qué familia de equipos se conecta por qué camino está en la página Sistemas compatibles.
Ficha técnica
- Sona Zigbee GatewayDescargar la ficha técnica PDF
Preguntas frecuentes
¿Mi servidor tiene puerto RS-232?

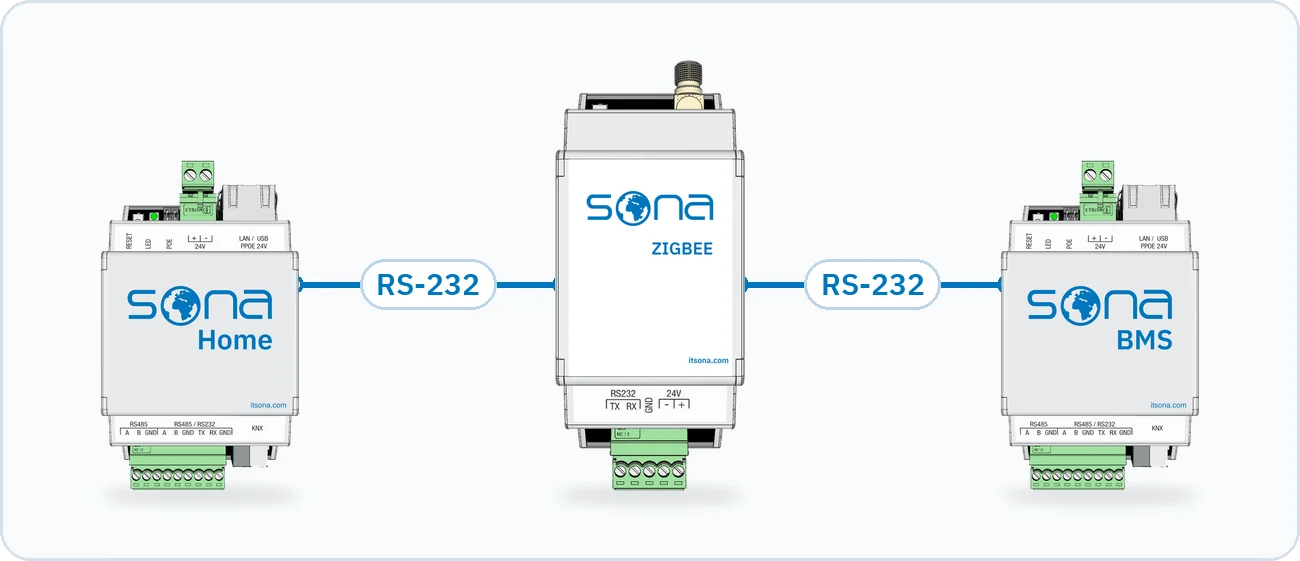

Sí. Sona Home y Sona BMS tienen los dos un puerto RS-485/RS-232 seleccionable por software.
¿La antena se compra aparte?
No. La antena viene en la caja y se enrosca en un conector SMA.
¿Cuántos equipos admite una pasarela?
Hasta 50 equipos Zigbee. Para más, se pone una segunda pasarela en el mismo servidor.
¿Funcionarán mis equipos Zigbee actuales?
El equipo tiene que poder unirse a la red Zigbee. Qué equipos están confirmados está en la página Sistemas compatibles.
