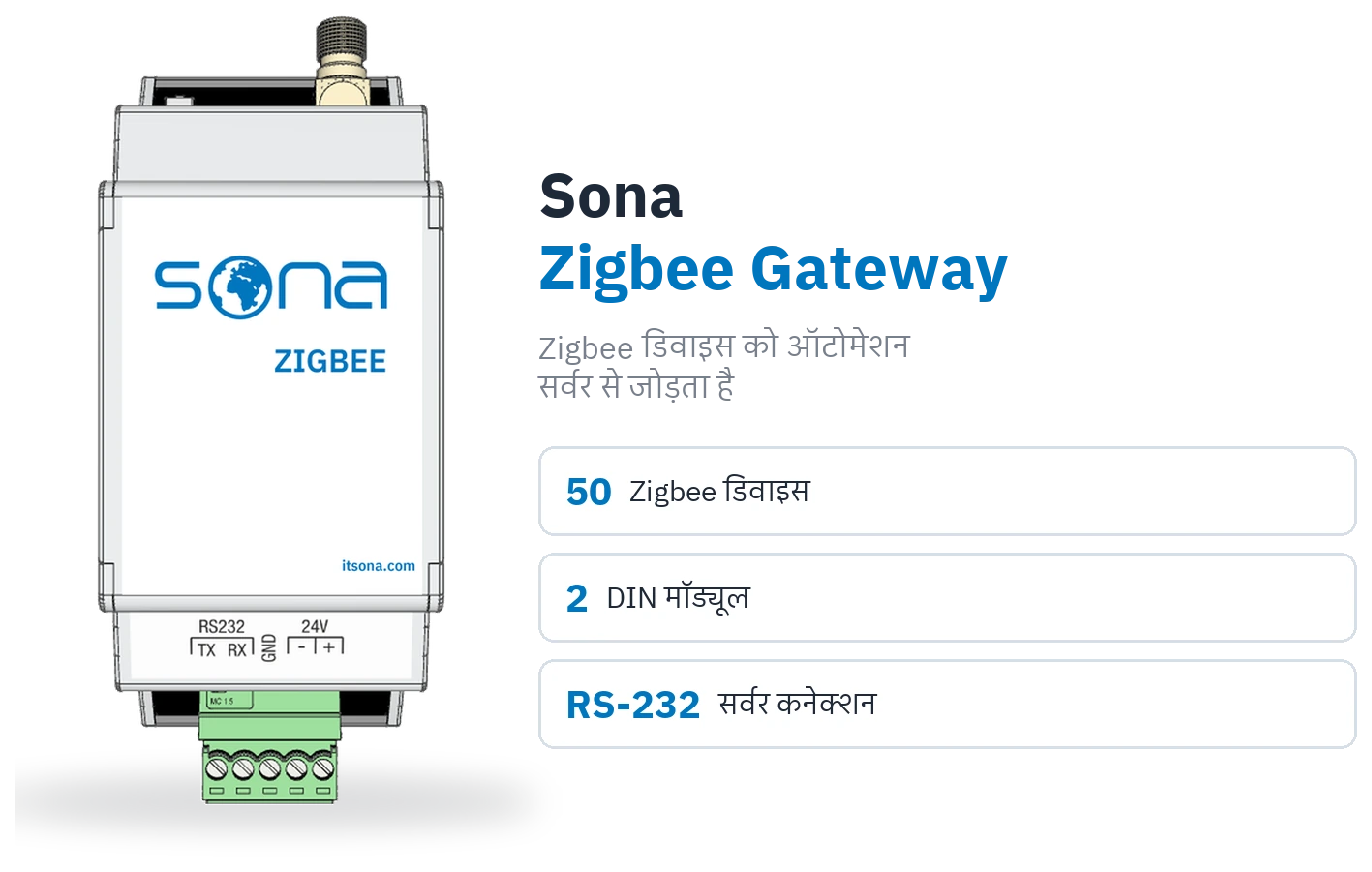

Sona Zigbee Gateway ऑटोमेशन सर्वर से RS-232 पोर्ट पर जुड़ता है, वायरलेस Zigbee डिवाइस को सिस्टम में शामिल करता है, और बिजली के पैनल में दो मॉड्यूल जगह लेता है — यही है यह गेटवे।
यह किस काम आता है

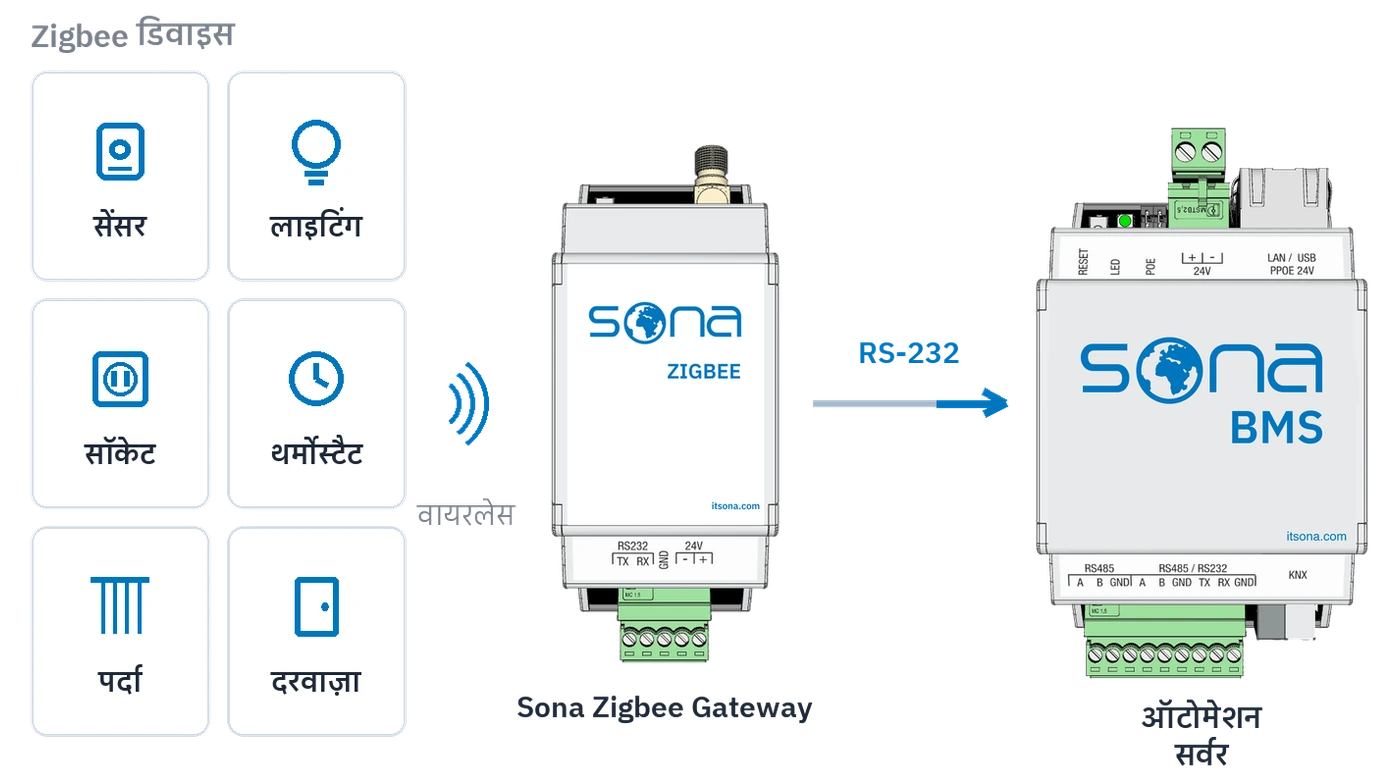

Zigbee एक वायरलेस डिवाइस प्रोटोकॉल है और ऑटोमेशन सर्वर उसे सीधे नहीं बोलता। यह गेटवे बीच में आता है: Zigbee तरफ़ के डिवाइस समेटता है और उन्हें RS-232 पर सर्वर तक पहुँचाता है। जुड़ जाने के बाद Zigbee डिवाइस भी सिस्टम के बाक़ी डिवाइस जैसे ही दिखते हैं; उसी स्क्रीन पर, उन्हीं दृश्यों में, उन्हीं टाइम शेड्यूल में।
यह कैसे जुड़ता है

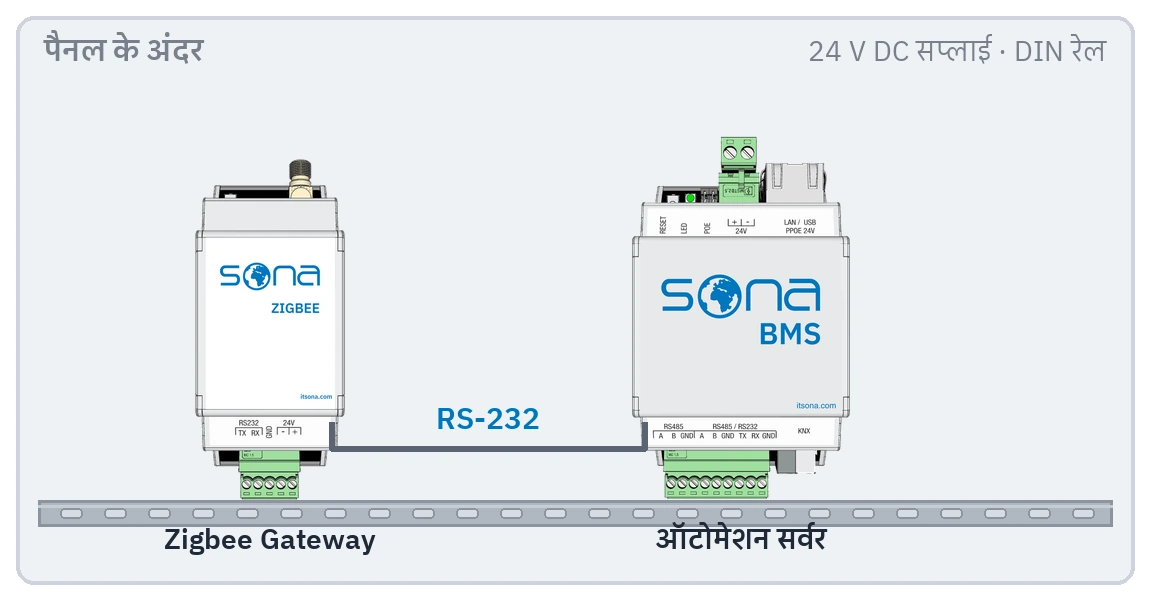

गेटवे पैनल में DIN रेल पर बैठता है और दो मॉड्यूल जगह लेता है। सर्वर से RS-232 लाइन पर जुड़ता है, और इसकी बिजली 24 वोल्ट डायरेक्ट करंट है। एंटीना डिब्बे में साथ आता है और SMA कनेक्टर से लगता है।
कितने डिवाइस
एक गेटवे से 50 Zigbee डिवाइस तक जुड़ते हैं। एंटीना डिब्बे में साथ आता है, इसलिए रेंज बढ़ाने के लिए अलग से कुछ नहीं ख़रीदना पड़ता। और डिवाइस चाहिए तो उसी सर्वर पर कई गेटवे जोड़े जा सकते हैं।
Sona Zigbee Gateway की तकनीकी जानकारी
नीचे के मान उत्पाद के तकनीकी विवरण से ज्यों के त्यों लिए गए हैं।
| RS-232 | 1 |
|---|---|
| Zigbee रेडियो | 1 (एंटीना साथ) |
| डिवाइस की संख्या | प्रति गेटवे 50 Zigbee डिवाइस तक |
|---|
| आपूर्ति | 24 V DC |
|---|---|
| खपत | 0.1 W (न्यूनतम) |
| एंटीना | SMA कनेक्टर |
|---|---|
| आपूर्ति और RS-232 | स्क्रू टर्मिनल, 0.8 – 1.5 mm² |
| एलईडी 1 | बिजली |
|---|---|
| एलईडी 2 | नेटवर्क की स्थिति |
| माउंटिंग | DIN रेल |
|---|---|
| मॉड्यूल चौड़ाई | 2 मॉड्यूल |
| माप (चौ × ऊँ × ग) | 36 × 105 × 61 mm |
| सुरक्षा श्रेणी | IP20 |
| शुद्ध वज़न | 100 g |
| ईएमसी | EN61000-6-1 · EN61000-6-3 |
|---|
| कार्य तापमान | 0 °C … +45 °C |
|---|---|
| भंडारण तापमान | −15 °C … +55 °C |
| सापेक्ष आर्द्रता | 0%…93% (बिना संघनन) |
| वारंटी | 2 साल |
|---|
Zigbee के अलावा दूसरे वायरलेस डिवाइस
Z-Wave, EnOcean और M-Bus डिवाइस भी अपने-अपने गेटवे से सिस्टम में शामिल होते हैं। कौन-सी डिवाइस श्रेणी किस रास्ते जुड़ती है, यह संगत सिस्टम पेज पर है।
उत्पाद तकनीकी विवरण
- Sona Zigbee Gatewayतकनीकी विवरण डाउनलोड करें PDF
अक्सर पूछे जाने वाले सवाल
क्या मेरे सर्वर पर RS-232 पोर्ट है?
है। Sona Home और Sona BMS, दोनों में एक RS-485 / RS-232 पोर्ट है जिसे सॉफ़्टवेयर से चुना जा सकता है।
क्या एंटीना अलग से लेना पड़ता है?
नहीं। एंटीना डिब्बे में साथ आता है और SMA कनेक्टर से लगता है।
एक गेटवे कितने डिवाइस लेता है?
50 Zigbee डिवाइस तक। इससे ज़्यादा के लिए उसी सर्वर पर दूसरा गेटवे जोड़ा जाता है।
क्या मेरे मौजूदा Zigbee डिवाइस चलेंगे?
डिवाइस का Zigbee नेटवर्क में शामिल हो पाना ज़रूरी है। कौन-से डिवाइस परखे गए हैं, यह संगत सिस्टम पेज पर सूचीबद्ध है।
