Sona BMS इमारत के मैकेनिकल और इलेक्ट्रिकल सिस्टम एक ही डिवाइस में जोड़ता है, जिस भी प्रोटोकॉल से जुड़ता है उस पर सर्वर और क्लाइंट, दोनों भूमिकाएँ निभाता है, और विज़ुअलाइज़ेशन, अलार्म तथा ट्रेंड ख़ुद अपने ऊपर चलाता है — यही है यह ऑटोमेशन सर्वर।
इमारत के सिस्टम एक ही सर्वर पर

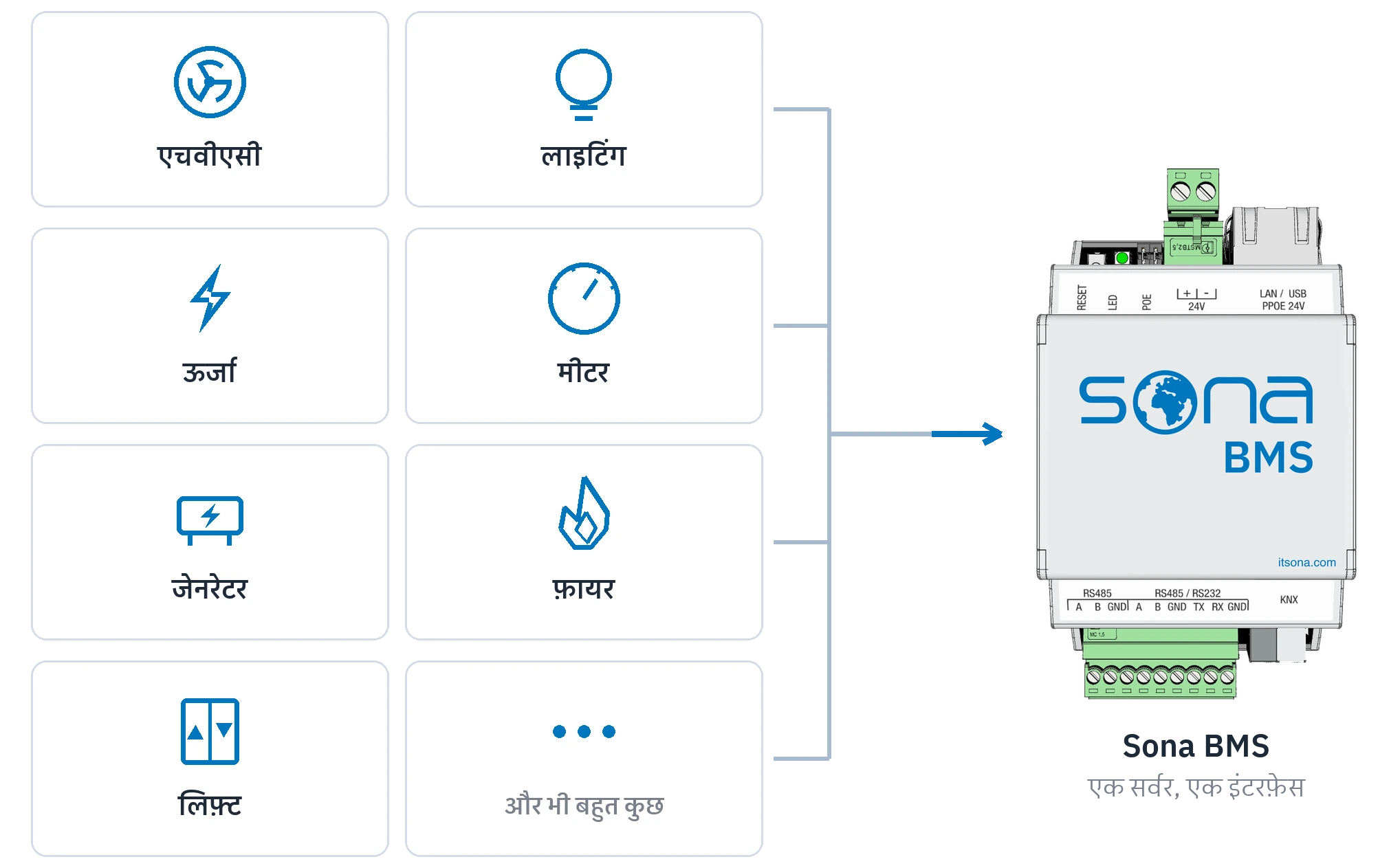

एक इमारत में सिस्टम अलग-अलग लगते हैं और एक-दूसरे को नहीं जानते। Sona BMS इन्हें एक ही सर्वर पर ले आता है। एचवीएसी, लाइटिंग, ऊर्जा निगरानी, पानी और गर्मी के मीटर एक ही स्क्रीन पर आ जाते हैं। डीज़ल जेनरेटर, यूपीएस और सोलर सिस्टम भी उसी स्क्रीन पर हैं। फ़ायर अलार्म पैनल, लिफ़्ट, सर्वर रूम का परिवेश और सुरक्षा सिस्टम निगरानी में शामिल हो जाते हैं।
प्रोटोकॉल परत
सर्वर प्रोटोकॉल ख़ुद सँभाल लेता है; बीच में कोई अतिरिक्त कन्वर्टर डिवाइस नहीं आता।
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIगेटवे
- Zigbeeगेटवे
- Z-Waveगेटवे
- M-Busगेटवे
- EnOceanगेटवे
इसके अलावा IP पर TCP और UDP, RS-232 तथा RS-485 सीरियल लाइन, इन्फ़्रारेड कन्वर्टर, रिले और ड्राई कॉन्टैक्ट मॉड्यूल इस्तेमाल होते हैं।
सर्वर भी, क्लाइंट भी

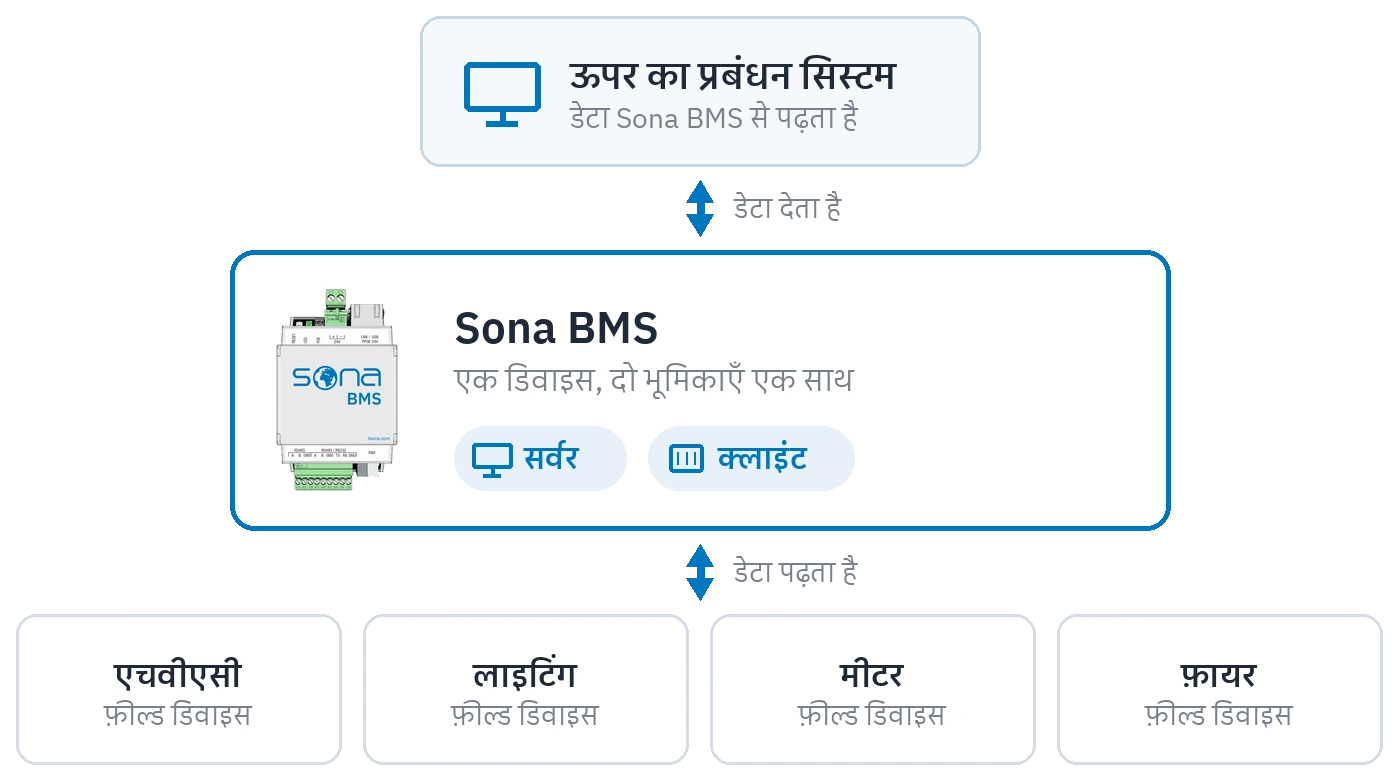

Sona BMS जिन प्रोटोकॉल से जुड़ता है, उन पर सर्वर और क्लाइंट, दोनों भूमिकाएँ निभाता है। एक ही प्रोटोकॉल पर वह डेटा पढ़ता भी है और डेटा देता भी है। फ़ील्ड के डिवाइस पढ़ने और चलाने वाला पक्ष और ऊपर के बिल्डिंग मैनेजमेंट सिस्टम को डेटा देने वाला पक्ष, दोनों वही एक डिवाइस है। बड़ी साइट पर वह लाइटिंग ऑटोमेशन अपने ज़िम्मे लेता है और नतीजा केंद्रीय सिस्टम तक पहुँचाता है।
संचालन की स्क्रीन

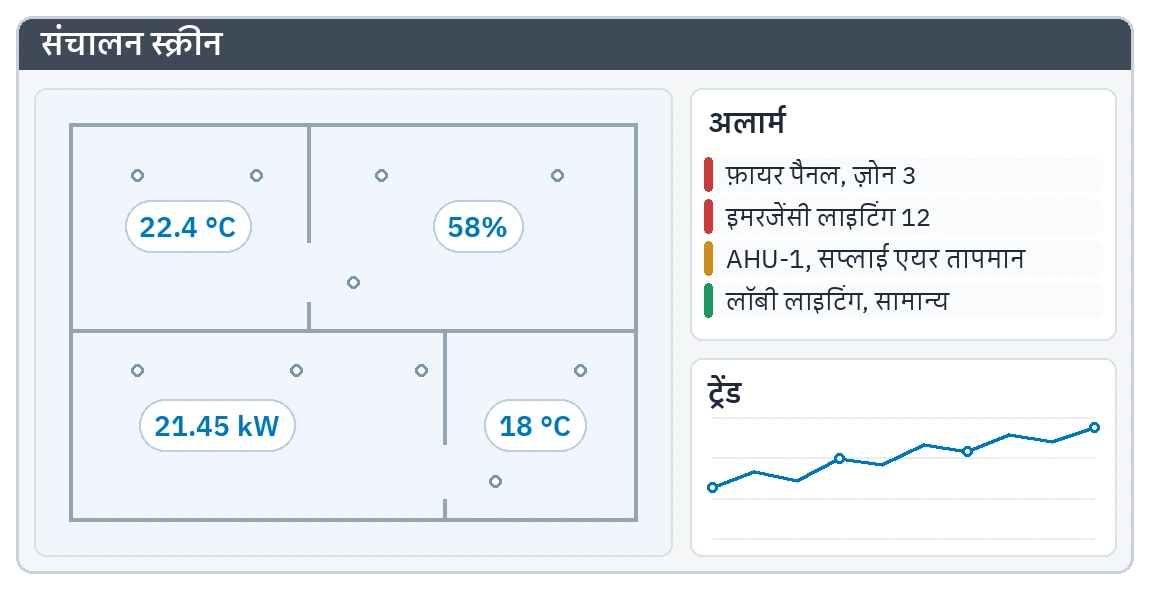

ऑपरेटर दिन भर जिस स्क्रीन को देखता है, वह सर्वर के भीतर से आती है। फ़्लोर प्लान पर लाइव मान, अलार्म सूची, ट्रेंड ग्राफ़ और टाइम शेड्यूल — सब एक ही इंटरफ़ेस में हैं। कंप्यूटर पर लगने वाला कोई सॉफ़्टवेयर नहीं है; ऑपरेटर अपना ब्राउज़र खोलता है। कंप्यूटर बंद पड़ जाए तो भी ऑटोमेशन रुकता नहीं। उपयोगकर्ता बनाए जाते हैं और हर उपयोगकर्ता सिर्फ़ वही पेज देखता है जिसका उसे अधिकार है।
डिब्बे से जो निकलता है
नीचे की सारी चीज़ें डिवाइस के साथ ही आती हैं। अलग से कुछ नहीं ख़रीदना पड़ता।
निगरानी और ऑपरेटर इंटरफ़ेस
- फ़्लोर प्लान पर लाइव विज़ुअलाइज़ेशन
- ड्रैग-एंड-ड्रॉप एडिटर
- एक ही डिज़ाइन से डेस्कटॉप और मोबाइल, दोनों दृश्य
- टेम्पलेट प्रबंधन; टेम्पलेट बदलने पर उससे जुड़े सारे पेज बदल जाते हैं
- स्थिति के हिसाब से रंग, टेक्स्ट और आकार बदलते हैं
- स्लाइडर, स्पिनर और टॉगल जैसे इंटरैक्टिव ऑब्जेक्ट
- अपने विजेट और पॉप-अप
- कैमरे की तस्वीर एम्बेड
- PNG, GIF, JPG और SVG ग्राफ़िक्स का समर्थन
- RGB और कलर टेम्परेचर एक साथ नियंत्रित
- अपने लोगो, अपने रंग और अपने आइकॉन के साथ सौंपना
- ब्राउज़र से पहुँच; कोई क्लाइंट इंस्टॉल नहीं करना पड़ता
- फ़ुल-स्क्रीन कियोस्क मोड
- कई भाषाओं वाला इंटरफ़ेस
अलार्म प्रबंधन
- रीयल-टाइम अलार्म सूची
- अलार्म आते ही पेज ख़ुद सामने आ जाता है
- आवाज़ से चेतावनी
- एक्नॉलेज और कार्रवाई का रिकॉर्ड
- अलार्म का इतिहास
- CSV डाउनलोड
- ई-मेल और FTP पर भेजना
डेटा, ट्रेंड और रिपोर्ट
- ट्रेंड रिकॉर्डिंग
- सालों तक संग्रह
- कई ट्रेंड एक ही ग्राफ़ पर तुलना
- दैनिक, साप्ताहिक और मासिक दृश्य
- Excel और CSV में निर्यात
- तय समय पर अपने आप रिपोर्ट
- ई-मेल और FTP से संग्रह
नोटिफ़िकेशन
- ई-मेल; अटैचमेंट भी भेज सकता है
- मोबाइल नोटिफ़िकेशन, Android और iOS
- एसएमएस
- Telegram
- भीतर ही मौजूद ई-मेल सर्वर
उपयोगकर्ता और अधिकार
- कई उपयोगकर्ताओं की पहुँच
- हर उपयोगकर्ता सिर्फ़ वही पेज, ट्रेंड और टाइम शेड्यूल देखता है जिसका उसे अधिकार है
- ऑपरेटर इंजीनियरिंग इंटरफ़ेस नहीं देखता
- हर उपयोगकर्ता के लिए अलग ग्राफ़िक सेट
ऑटोमेशन और लॉजिक
- चार तरह की स्क्रिप्ट: इवेंट, रेज़िडेंट, शेड्यूल्ड और स्टार्टअप
- ब्लॉक डायग्राम एडिटर; स्क्रिप्ट जाने बिना लॉजिक बनाना
- अपने ब्लॉक बनाना
- उपयोगकर्ता लाइब्रेरी
- केंद्रीय स्थिति फ़ंक्शन: और, या, औसत, योग, अधिकतम, न्यूनतम
- PID नियंत्रण
- दृश्य और कमांड के बीच देरी
- ऑपरेटर अपने दृश्य ख़ुद सहेज सकता है
- सिर्फ़ बदलाव होने पर लिखना, जिससे बस लोड घटता है
- सीढ़ी की लाइट का टाइमर और देरी काउंटर
- छोटा और लंबा दबाव, एक और दो बार दबाना पहचानना
- ब्लाइंड कंट्रोलर
- RGB अलग करना और जोड़ना
समय
- साप्ताहिक टाइम शेड्यूल
- छुट्टियों का कैलेंडर
- सरकारी छुट्टियाँ अपने आप लोड होना
- सूर्योदय और सूर्यास्त से बँधा शेड्यूल, बिना इंटरनेट के
- ऑपरेटर टाइम शेड्यूल ख़ुद बदल सकता है
रिमोट पहुँच और सर्विस
- स्टैटिक IP के बिना रिमोट कनेक्शन
- मोबाइल ऐप
- साइट पर गए बिना ETS से KNX प्रोग्रामिंग
- रिमोट सर्विस इंटरफ़ेस
सिस्टम और संचालन की निरंतरता
- बैकअप और रिस्टोर
- तय समय पर अपने आप बैकअप
- रिमोट सॉफ़्टवेयर अपडेट
- प्रोजेक्ट टेम्पलेट और नक़ल
- भूमिका के हिसाब से अधिकार
- ऐप स्टोर
स्थानीय संचालन
- इंटरनेट जाने पर सिस्टम रुकता नहीं
- डेटा डिवाइस पर ही रहता है
- न टेलीमेट्री जमा होती है, न उपयोगकर्ता का डेटा
वॉइस असिस्टेंट
- Amazon Alexa
- Google Assistant
- Apple Siri और HomeKit
- सिस्टम में जो कुछ है, चाहे किसी भी प्रोटोकॉल से जुड़ा हो, वॉइस असिस्टेंट तक पहुँच जाता है
BMS ऐप
ऊपर की हर चीज़ डिवाइस के साथ आती है। किसी साइट के संचालन में इनका उन्नत रूप ज़रूरी हो तो वह काम सर्वर के ऊपर एक ऐप के रूप में लग जाता है।
अलार्म केंद्र
इमारत के सारे अलार्म एक जगह जमा होते हैं। अलार्म क्लास बनाई जाती हैं; हर क्लास का अपना रंग, आवाज़ और एक्नॉलेज नियम होता है। प्राथमिकता दी जाती है, एस्केलेशन बनता है, ई-मेल और मोबाइल नोटिफ़िकेशन जाते हैं। हर कार्रवाई ऐसे रिकॉर्ड में जाती है जिसे बाद में बदला नहीं जा सकता। शिफ़्ट हैंडओवर के लिए सूची रिपोर्ट में निकाली जाती है।
इमरजेंसी लाइटिंग की जाँच और रिपोर्ट
इमरजेंसी लाइटिंग फ़िक्स्चर के अनिवार्य फ़ंक्शन और ड्यूरेशन टेस्ट अपने आप चलते हैं। बैटरी, लैंप और ड्राइवर की ख़राबियाँ फ़िक्स्चर-दर-फ़िक्स्चर देखी जाती हैं। नतीजे नियम-अनुरूप रिपोर्ट में बदलते हैं और ई-मेल से भेजे जाते हैं। अलग-अलग कंपनियों के KNX DALI गेटवे एक साथ सँभाले जाते हैं।
होटल सिस्टम से जुड़ाव
होटल का फ़्रंट ऑफ़िस सॉफ़्टवेयर सर्वर से जुड़ता है। हर कमरा एक KNX एड्रेस से जुड़ता है। रिसेप्शन का चेक-इन और चेक-आउट सीधे कमरे के ऑटोमेशन में उतरता है। ख़ाली कमरा बचत में चला जाता है, भरा कमरा मेहमान के लिए तैयार रहता है।
कई सर्वर वाली साइट का प्रबंधन
साइट बढ़कर एक सर्वर में न समाए तो हर इमारत में एक सर्वर रखा जाता है। दूर की इमारतों की स्क्रीन मुख्य सर्वर की स्क्रीन के भीतर खुलती हैं। ऑपरेटर इमारत बदलते समय दोबारा लॉगिन नहीं करता। अलार्म भी एक जगह जमा होते हैं।
सारे ऐप और वे कैसे इंस्टॉल होते हैं, ऐप पेज पर है।
कहाँ इस्तेमाल होता है
रिटेल स्टोर
खुलने-बंद होने का दृश्य, ज़ोन के हिसाब से कॉन्स्टेंट लाइट कंट्रोल, फ़ैन कॉइल ऑटोमेशन, लोड के हिसाब से ऊर्जा ट्रेंड, इमरजेंसी लाइटिंग की निगरानी।
होटल
कमरे का ऑटोमेशन, फ़्रंट ऑफ़िस सिस्टम से जुड़ाव, डिस्टर्ब न करें और कमरे की सफ़ाई, कॉन्सियर्ज स्क्रीन।
अस्पताल
कमरे का आराम, नर्स कॉल सिस्टम से जुड़ाव, केंद्र से कमरे तक सूचना।
ऑफ़िस और मीटिंग रूम
कैलेंडर से जुड़ा ऑक्युपेंसी प्रदर्शन, लाइटिंग और एसी के दृश्य।
सर्वर रूम
तापमान, नमी, पानी भरना, यूपीएस और नेटवर्क डिवाइस की निगरानी।
फ़ैसिलिटी प्रबंधन
मेंटेनेंस वर्क ऑर्डर बनाना, संचालन की सीमा से बाहर गए सेटपॉइंट सुधारना, मासिक खपत रिपोर्ट।
कई साइट वाला संचालन
हर साइट का डेटा केंद्र तक आता है, बिना स्टैटिक IP के।
Sona BMS की तकनीकी जानकारी
Sona BMS में डेटा पॉइंट की कोई तय सीमा नहीं है। 10,000 पॉइंट तक की सलाह दी जाती है। डेटा पॉइंट सिस्टम में देखा या नियंत्रित किया जाने वाला हर मान है। यह संख्या प्रोजेक्ट के साइट सर्वे में निकलती है।
| प्रोसेसर | उच्च गति |
|---|---|
| डेटा पॉइंट | कोई तय सीमा नहीं; 10,000 डेटा पॉइंट तक की सलाह |
| KNX/TP | 1 |
|---|---|
| ईथरनेट (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (सॉफ़्टवेयर से चुना जाता है) |
| USB 2.0 | 1 |
| आपूर्ति | 24 V DC (टर्मिनल) |
|---|---|
| खपत | 1 W (न्यूनतम, बाहरी लोड के बिना) |
| KNX बस | बस टर्मिनल, 0.8 mm² |
|---|---|
| आपूर्ति और इनपुट-आउटपुट | स्क्रू टर्मिनल, 0.8 – 1.5 mm² |
| एलईडी 1 | हरा: सिस्टम लोड |
|---|---|
| एलईडी 2 | हरा: सामान्य संचालन · लाल: रीसेट |
| माउंटिंग | DIN रेल |
|---|---|
| मॉड्यूल चौड़ाई | 3 मॉड्यूल |
| माप (चौ × ऊँ × ग) | 54 × 112 × 61 mm |
| सुरक्षा श्रेणी | IP20 |
| शुद्ध वज़न | 108 g |
| ईएमसी | EN61000-6-1 · EN61000-6-3 |
|---|
| कार्य तापमान | 0 °C … +45 °C |
|---|---|
| भंडारण तापमान | −15 °C … +55 °C |
| सापेक्ष आर्द्रता | 0%…93% (बिना संघनन) |
| वारंटी | 2 साल |
|---|
Sona Home कब
आवासीय और छोटे पैमाने के प्रोजेक्ट में, अगर पॉइंट की संख्या 3,500 से कम है तो Sona Home काफ़ी है। दोनों सर्वर वही सॉफ़्टवेयर चलाते हैं; बदलता सिर्फ़ प्रोसेसर और क्षमता है।
उत्पाद तकनीकी विवरण
- Sona BMSतकनीकी विवरण डाउनलोड करें PDF
अक्सर पूछे जाने वाले सवाल
क्या यह मौजूदा बिल्डिंग मैनेजमेंट सिस्टम से जुड़ता है?
जुड़ता है। Sona BMS जिन प्रोटोकॉल से जुड़ता है उन पर सर्वर और क्लाइंट, दोनों भूमिकाएँ निभाता है; ऊपर के सिस्टम को डेटा देते हुए फ़ील्ड के डिवाइस भी पढ़ता और चलाता है।
क्या मुझे अलग से SCADA सॉफ़्टवेयर लेना पड़ेगा?
नहीं पड़ेगा। विज़ुअलाइज़ेशन डिवाइस के भीतर है; कंप्यूटर पर लगने वाला और अलग से शुल्क लेने वाला कोई स्क्रीन सॉफ़्टवेयर नहीं है।
पॉइंट बढ़ने पर अतिरिक्त शुल्क लगता है?
नहीं लगता। प्रति पॉइंट कोई शुल्क नहीं है।
कंप्यूटर बंद पड़ जाए तो संचालन रुक जाएगा?
नहीं रुकेगा। लॉजिक और डेटा सर्वर पर हैं; ऑपरेटर का कंप्यूटर बस एक ब्राउज़र है।
साइट कई इमारतों में फैल जाए तो क्या होगा?
हर इमारत में एक सर्वर रखा जाता है और सब एक ही स्क्रीन पर आ जाते हैं। इस काम के लिए एक ऐप इस्तेमाल होता है।
क्या साइट पर गए बिना सर्विस दी जा सकती है?
दी जा सकती है। सर्वर से दूर से जुड़ा जाता है और KNX की प्रोग्रामिंग ETS से दूर से की जाती है।
