Sona BMS, binanın mekanik ve elektrik sistemlerini tek cihazda toplayan, bağlandığı her protokolde hem sunucu hem istemci rolünü üstlenen, görselleştirmesini, alarmlarını ve trendlerini kendi üzerinde çalıştıran bir otomasyon sunucusudur.

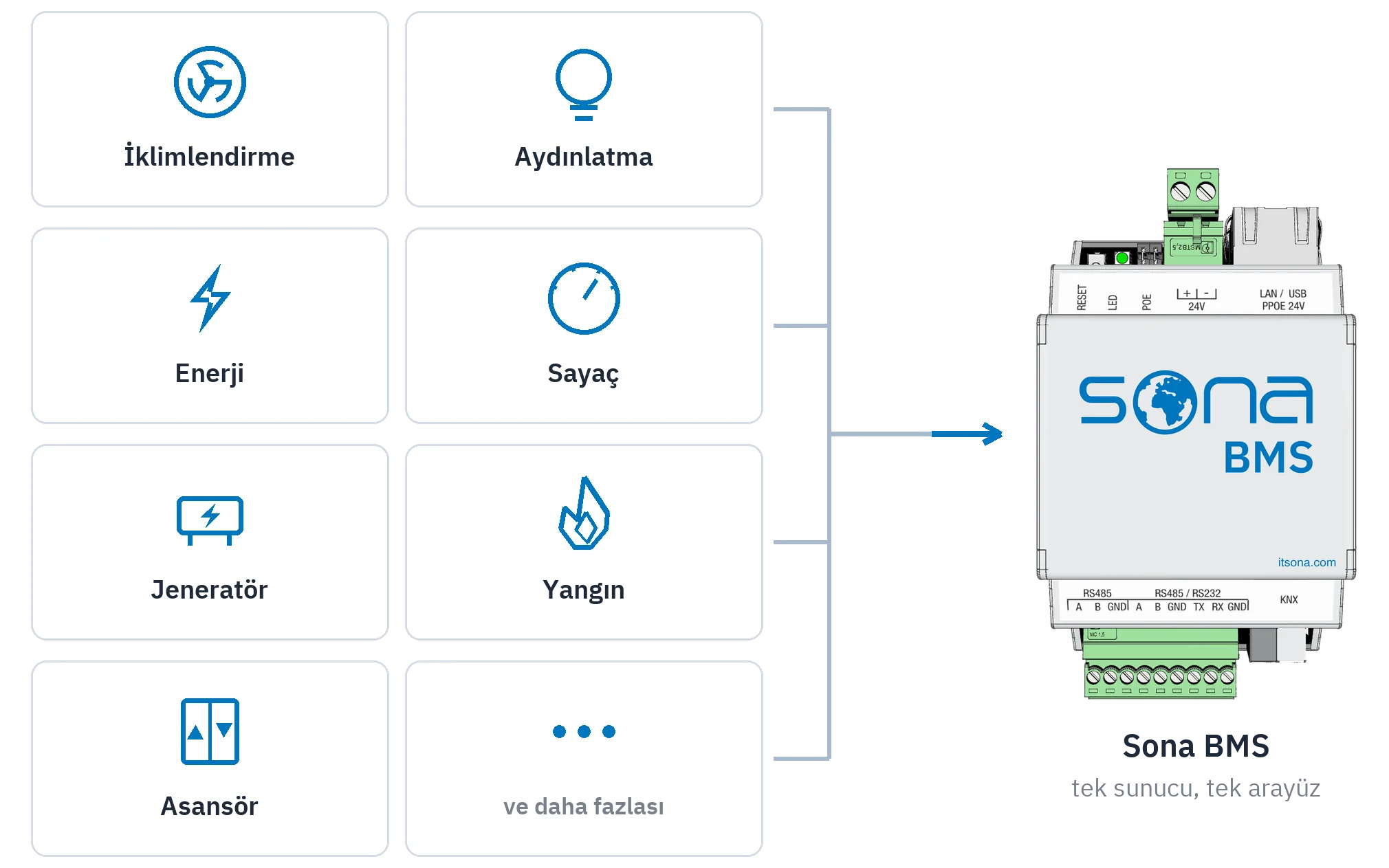

Binanın sistemleri tek sunucuda
Bir binada sistemler ayrı ayrı kurulur ve birbirini tanımaz. Sona BMS bunları tek sunucuda toplar. İklimlendirme, aydınlatma, enerji izleme, su ve ısı sayaçları aynı ekrana gelir. Jeneratör, kesintisiz güç kaynağı ve güneş enerjisi sistemi de aynı ekrandadır. Yangın santrali, asansör, sunucu odası ortamı ve güvenlik sistemleri izlemeye katılır.
Protokol katmanı
Sunucu protokolleri kendi üzerinde karşılar; arada ek bir dönüştürücü cihaz olmaz.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIgateway
- Zigbeegateway
- Z-Wavegateway
- M-Busgateway
- EnOceangateway
Ayrıca IP üzerinden TCP ve UDP, RS-232 ve RS-485 seri hat, kızılötesi çevirici, röle ve kuru kontak modülleri kullanılır.

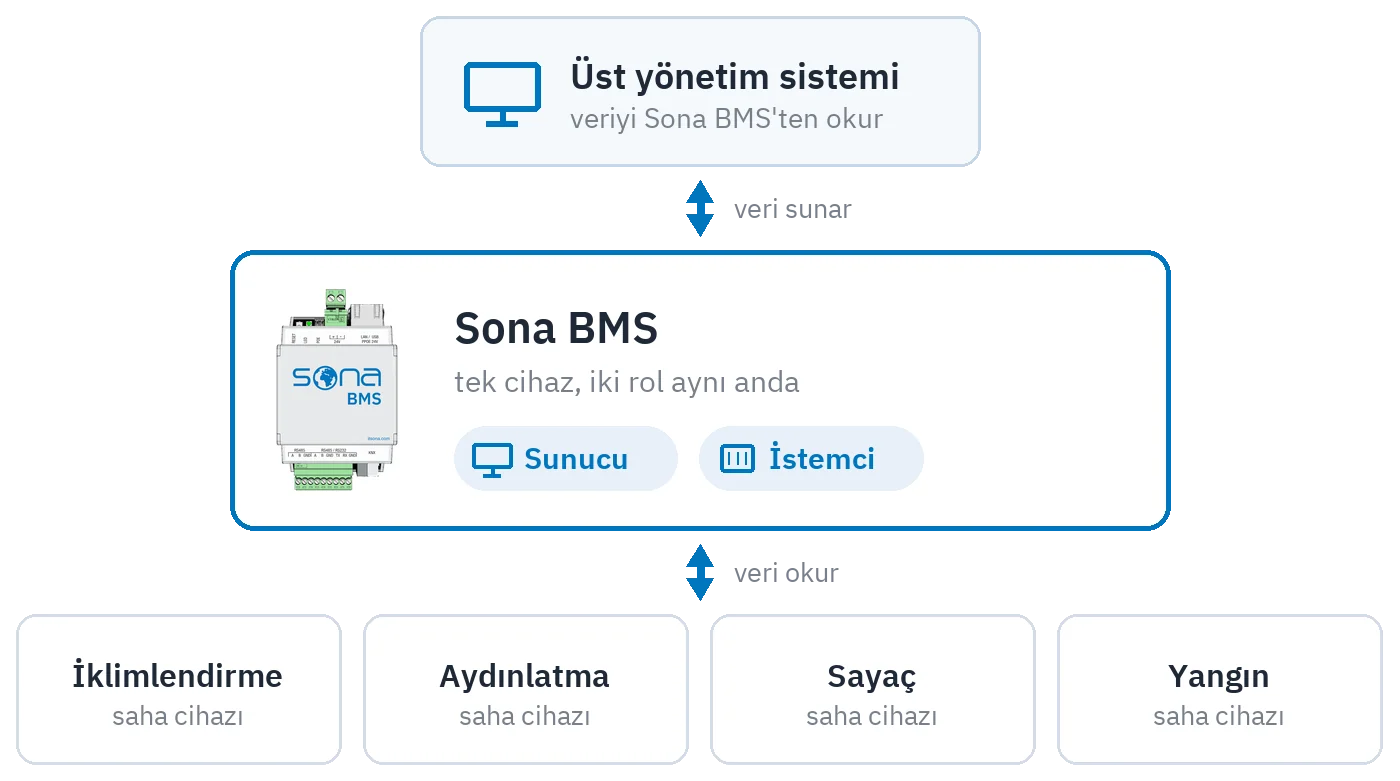

Hem sunucu hem istemci
Sona BMS bağlandığı protokollerde hem sunucu hem istemci rolünü üstlenir. Aynı protokolde hem veri okur hem veri sunar. Saha cihazlarını okuyup yöneten taraf da, merkezî bina yönetim sistemine veri veren taraf da aynı cihazdır. Büyük tesislerde aydınlatma otomasyonunu üstlenir ve sonucu merkezî sisteme taşır.

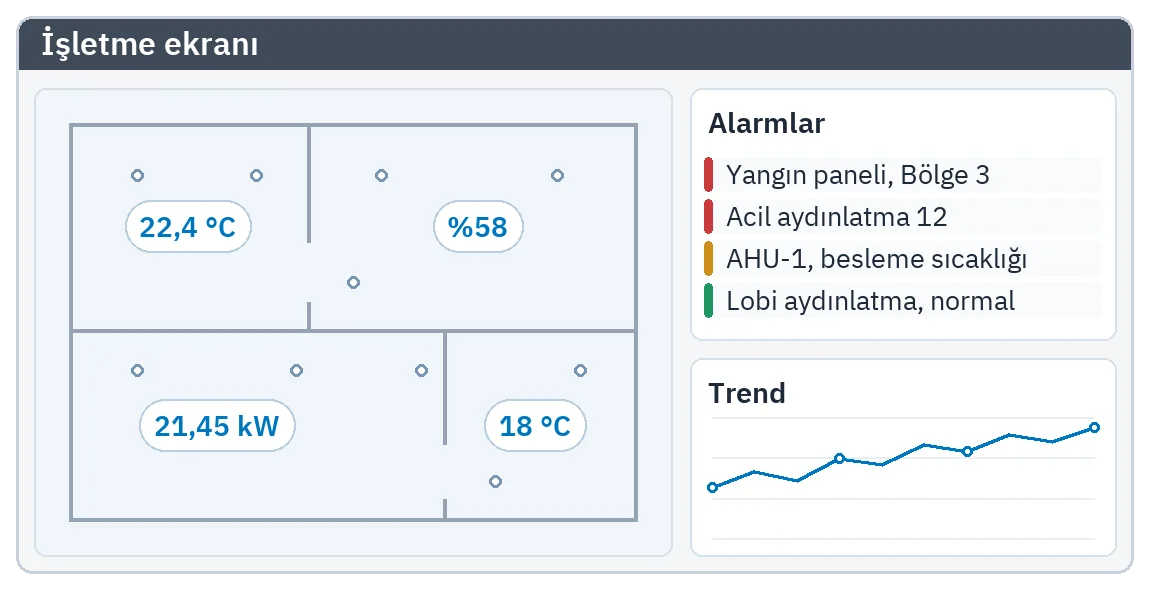

İşletme ekranı
Operatörün gün boyu baktığı ekran sunucunun içinden gelir. Kat planı üstünde canlı değer, alarm listesi, trend grafiği ve zaman programı aynı arayüzdedir. Bilgisayara kurulan bir yazılım yoktur; operatör tarayıcısını açar. Bilgisayar çökse otomasyon durmaz. Kullanıcılar tanımlanır ve her kullanıcı yalnız yetkili olduğu sayfayı görür.
Kutudan çıkanlar
Aşağıdakilerin tamamı cihazla birlikte gelir. Ek bir ürün satın alınmaz.
İzleme ve operatör yüzeyi
- Kat planı üstünde canlı görselleştirme
- Sürükle bırak editör
- Aynı tasarımdan hem masaüstü hem mobil görünüm
- Şablon yönetimi; şablon değişikliği bağlı bütün sayfalara yansır
- Duruma göre renk, metin ve şekil değişimi
- Slider, spinner ve toggle gibi etkileşimli nesneler
- Özel widget ve açılır pencere
- Kamera görüntüsü gömme
- PNG, GIF, JPG ve SVG grafik desteği
- RGB ve renk sıcaklığının birlikte kontrolü
- Kendi logonuz, renkleriniz ve ikonlarınızla teslim
- Tarayıcıdan erişim; kurulacak istemci yok
- Tam ekran kiosk modu
- Çok dilli arayüz
Alarm yönetimi
- Gerçek zamanlı alarm listesi
- Alarm oluşunca sayfanın kendiliğinden öne gelmesi
- Sesli uyarı
- Onaylama ve işlem izi
- Alarm geçmişi
- CSV indirme
- E-posta ve FTP'ye gönderim
Veri, trend ve raporlama
- Trend kaydı
- Yıllara sâri saklama
- Birden çok trendin aynı grafikte karşılaştırılması
- Günlük, haftalık ve aylık görünüm
- Excel ve CSV dışa aktarım
- Zamanlanmış otomatik rapor
- E-posta ve FTP arşivleme
Bildirim
- E-posta; ek dosya gönderebilir
- Mobil bildirim, Android ve iOS
- SMS
- Telegram
- Dahili e-posta sunucusu
Kullanıcı ve yetki
- Çok kullanıcılı erişim
- Her kullanıcı yalnız yetkili olduğu sayfayı, trendi ve zaman programını görür
- Operatör mühendislik arayüzünü görmez
- Kullanıcı başına ayrı grafik seti
Otomasyon ve mantık
- Dört script tipi: olay, döngüsel, zamanlanmış, başlangıç
- Blok diyagram editörü; script bilmeden kurgu
- Özel blok tasarımı
- Kullanıcı kütüphaneleri
- Merkezi durum fonksiyonları: ve, veya, ortalama, toplam, en büyük, en küçük
- PID kontrol
- Senaryolar ve komut arası gecikme
- Operatör kendi senaryosunu kaydedebilir
- Yalnız değişince yazma ile hat yükünün düşürülmesi
- Merdiven otomatiği ve gecikme sayaçları
- Kısa ve uzun basış, tek ve çift basış algılama
- Panjur kontrolcüsü
- RGB ayırma ve birleştirme
Zaman
- Haftalık zaman çizelgeleri
- Tatil takvimi
- Resmî tatillerin otomatik yüklenmesi
- Gün doğumu ve gün batımına bağlı program, internet olmadan
- Operatör zaman programını kendi değiştirebilir
Uzaktan erişim ve servis
- Statik IP olmadan uzaktan bağlantı
- Mobil uygulama
- Sahaya gitmeden ETS ile KNX programlama
- Uzak servis arayüzü
Sistem ve işletme sürekliliği
- Yedekleme ve geri yükleme
- Zamanlanmış otomatik yedek
- Uzaktan yazılım güncelleme
- Proje şablonlama ve çoğaltma
- Rol bazlı yetkilendirme
- Uygulama mağazası
Yerellik
- İnternet kesildiğinde sistem durmaz
- Veri cihazın üstünde kalır
- Telemetri ve kullanıcı verisi toplanmaz
Sesli asistan
- Amazon Alexa
- Google Asistan
- Apple Siri ve HomeKit
- Sistemde ne varsa, hangi protokolle bağlı olursa olsun sesli asistana taşınır
BMS uygulamaları
Yukarıdaki her şey cihazla gelir. Bir tesisin işletmesinde bunların gelişmişi gerektiğinde, iş sunucunun üstüne uygulama olarak kurulur.
Alarm merkezi
Binadaki bütün alarmlar tek merkezde toplanır. Alarm sınıfları tanımlanır; her sınıfın rengi, sesi ve onay kuralı olur. Öncelik verilir, eskalasyon kurulur, e-posta ve mobil bildirim gider. Her işlem sonradan değiştirilemeyen kayda geçer. Vardiya teslimi için liste rapora aktarılır.
Acil aydınlatma testi ve raporlaması
Acil aydınlatma armatürlerinin zorunlu fonksiyon ve süre testleri kendiliğinden yürütülür. Batarya, lamba ve sürücü arızaları armatür bazında izlenir. Sonuçlar mevzuata uygun rapora döner ve e-posta ile gönderilir. Farklı üreticilerin KNX DALI ağ geçitleri bir arada yönetilir.
Otel sistemine bağlantı
Otelin ön büro yazılımı sunucuya bağlanır. Her oda bir KNX adresine eşlenir. Resepsiyondaki giriş ve çıkış doğrudan odanın otomasyonuna işler. Boş oda tasarrufa geçer, dolu oda misafiri hazır karşılar.
Çok sunuculu tesis yönetimi
Tesis büyüyüp tek sunucuya sığmadığında her binaya bir sunucu konur. Uzak binaların ekranları ana sunucunun ekranı içinde açılır. Operatör bina değiştirirken yeniden giriş yapmaz. Alarmlar da tek merkezde toplanır.
Uygulamaların tamamı ve nasıl kurulduğu Uygulamalar sayfasındadır.
Nerede kullanılır
Perakende mağaza
Açılış ve kapanış senaryosu, bölge bazlı sabit ışık kontrolü, fancoil otomasyonu, yük bazlı enerji trendi, acil aydınlatma takibi.
Otel
Oda otomasyonu, ön büro sistemine bağlantı, rahatsız etmeyin ve oda temizliği, konsiyerj ekranı.
Hastane
Oda konforu, hemşire çağrı sistemine bağlantı, merkezden odaya bildirim.
Ofis ve toplantı odası
Takvim sistemine bağlı doluluk gösterimi, aydınlatma ve iklim senaryoları.
Sunucu odası
Sıcaklık, nem, su baskını, kesintisiz güç kaynağı ve ağ cihazı izleme.
Tesis yönetimi
Bakım iş emri üretimi, işletme değeri dışına çıkan set noktalarının düzeltilmesi, aylık tüketim raporu.
Çok tesisli işletme
Her tesisin verisi merkeze taşınır, statik IP gerekmeden.
Sona BMS teknik özellikleri
Sona BMS'te veri noktası sayısı için tanımlı bir sınır yoktur. 10.000 noktaya kadar önerilir. Veri noktası, sistemde izlenen ya da kontrol edilen her değerdir. Sayı projenin keşfinde çıkar.
| İşlemci | Yüksek hızlı |
|---|---|
| Veri noktası | Tanımlı sınır yok; 10.000 veri noktasına kadar önerilir |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (yazılımdan seçilebilir) |
| USB 2.0 | 1 |
| Besleme | 24 V DC (klemens) |
|---|---|
| Tüketim | 1 W (asgari, harici yük yokken) |
| KNX veri yolu | Veri yolu klemensi, 0,8 mm² |
|---|---|
| Besleme ve I/O | Vidalı klemens, 0,8 – 1,5 mm² |
| LED 1 | Yeşil: sistem yükü |
|---|---|
| LED 2 | Yeşil: normal çalışma · kırmızı: sıfırlama |
| Montaj | DIN ray |
|---|---|
| Modül genişliği | 3 modül |
| Ölçüler (G × Y × D) | 54 × 112 × 61 mm |
| Koruma sınıfı | IP20 |
| Net ağırlık | 108 g |
| EMC | EN61000-6-1 · EN61000-6-3 |
|---|
| Çalışma sıcaklığı | 0 °C … +45 °C |
|---|---|
| Depolama sıcaklığı | −15 °C … +55 °C |
| Bağıl nem | %0 … %93 (yoğuşmasız) |
| Garanti | 2 yıl |
|---|
Sona Home ne zaman
Konut ve küçük ölçekli projelerde, nokta sayısı 3.500'ün altındaysa Sona Home yeterlidir. İki sunucu aynı yazılımı çalıştırır; değişen işlemci ve kapasitedir.
Ürün veri sayfası
- Sona BMSÜrün veri sayfasını indir PDF
Sık sorulan sorular
Mevcut bina yönetim sistemine bağlanır mı?
Bağlanır. Sona BMS bağlandığı protokollerde hem sunucu hem istemci rolünü üstlenir; üst sisteme veri sunarken saha cihazlarını da okuyup yönetir.
Ayrıca SCADA yazılımı almam gerekir mi?
Gerekmez. Görselleştirme cihazın içindedir; bilgisayara kurulan ve ayrıca ücreti olan bir ekran yazılımı yoktur.
Nokta sayısı arttıkça ek ücret çıkar mı?
Çıkmaz. Nokta başına bir bedel yoktur.
Bilgisayar çökerse operasyon durur mu?
Durmaz. Mantık ve veri sunucunun üzerindedir; operatörün bilgisayarı yalnız bir tarayıcıdır.
Tesis birden çok binaya yayılırsa ne olur?
Her binaya bir sunucu konur ve hepsi tek ekranda toplanır. Bu iş için uygulama kullanılır.
Sahaya gitmeden servis verilebilir mi?
Verilebilir. Sunucuya uzaktan bağlanılır ve ETS ile KNX programlaması uzaktan yapılır.
