Sona Zigbee Gateway, otomasyon sunucusuna RS-232 portundan bağlanan, kablosuz Zigbee cihazlarını sisteme katan, elektrik panosunda iki modül yer kaplayan bir ağ geçididir.
Ne işe yarar
Zigbee kablosuz bir cihaz protokolüdür ve otomasyon sunucusu onu doğrudan konuşmaz. Bu ağ geçidi araya girer: Zigbee tarafındaki cihazları toplar, sunucuya RS-232 üzerinden aktarır. Bağlandıktan sonra Zigbee cihazları da sistemdeki diğer cihazlar gibi görünür; aynı ekranda, aynı senaryolarda, aynı zaman programlarında yer alır.
Nasıl bağlanır

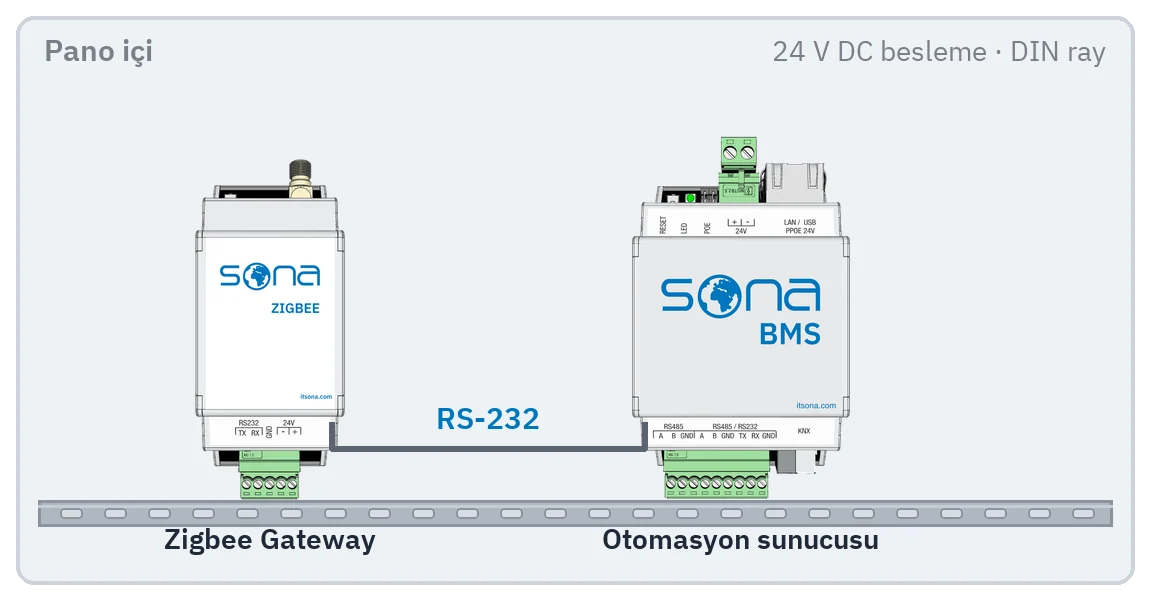

Ağ geçidi panoda DIN raya oturur ve iki modül yer kaplar. Sunucuya RS-232 hattıyla bağlanır, beslemesi 24 volt doğru akımdır. Anten kutudan çıkar ve SMA konnektörle takılır.
Kaç cihaz
Bir ağ geçidine 50 Zigbee cihazına kadar bağlanır. Anten kutudan çıktığı için menzil ek bir parça almadan genişler. Daha fazla cihaz gerekiyorsa aynı sunucuya birden çok ağ geçidi eklenir.
Sona Zigbee Gateway teknik özellikleri
Aşağıdaki değerler ürün veri sayfasından birebir alınmıştır.
| RS-232 | 1 |
|---|---|
| Zigbee radyo | 1 (anten dahil) |
| Cihaz sayısı | Ağ geçidi başına 50 Zigbee cihazına kadar |
|---|
| Besleme | 24 V DC |
|---|---|
| Tüketim | 0,1 W (asgari) |
| Anten | SMA konnektör |
|---|---|
| Besleme ve RS-232 | Vidalı klemens, 0,8 – 1,5 mm² |
| LED 1 | Besleme |
|---|---|
| LED 2 | Ağ durumu |
| Montaj | DIN ray |
|---|---|
| Modül genişliği | 2 modül |
| Ölçüler (G × Y × D) | 36 × 105 × 61 mm |
| Koruma sınıfı | IP20 |
| Net ağırlık | 100 g |
| EMC | EN61000-6-1 · EN61000-6-3 |
|---|
| Çalışma sıcaklığı | 0 °C … +45 °C |
|---|---|
| Depolama sıcaklığı | −15 °C … +55 °C |
| Bağıl nem | %0 … %93 (yoğuşmasız) |
| Garanti | 2 yıl |
|---|
Zigbee dışındaki kablosuz cihazlar
Z-Wave, EnOcean ve M-Bus cihazları da kendi ağ geçitleriyle sisteme katılır. Hangi cihaz ailesinin hangi yolla bağlandığı Uyumlu Sistemler sayfasındadır.
Ürün veri sayfası
- Sona Zigbee GatewayÜrün veri sayfasını indir PDF
Sık sorulan sorular
Sunucumda RS-232 portu var mı?
Var. Sona Home ve Sona BMS'te yazılımdan seçilebilen bir RS-485 / RS-232 portu bulunur.
Anten ayrıca alınır mı?
Alınmaz. Anten kutudan çıkar ve SMA konnektörle takılır.
Bir ağ geçidi kaç cihaz taşır?
50 Zigbee cihazına kadar. Daha fazlası için aynı sunucuya ikinci bir ağ geçidi eklenir.
Mevcut Zigbee cihazlarım çalışır mı?
Cihazın Zigbee ağına katılabilmesi gerekir. Hangi cihazların doğrulandığı Uyumlu Sistemler sayfasında listelenir.
