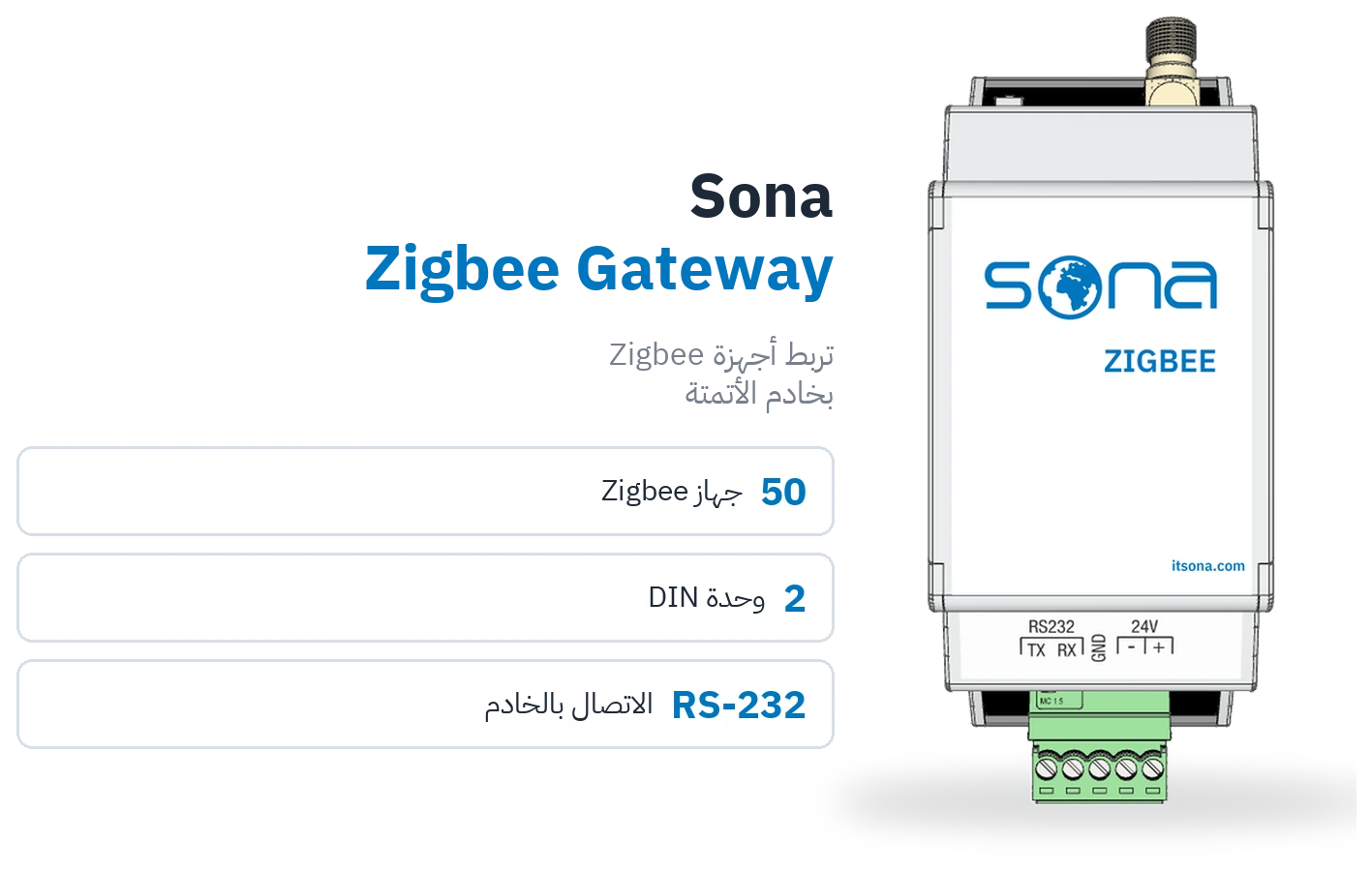

بوابة Sona Zigbee Gateway ترتبط بخادم الأتمتة عبر منفذ RS-232، وتُدخل أجهزة Zigbee اللاسلكية في النظام، وتشغل في اللوحة الكهربائية وحدتَي عرض: بوابة.
ما وظيفتها

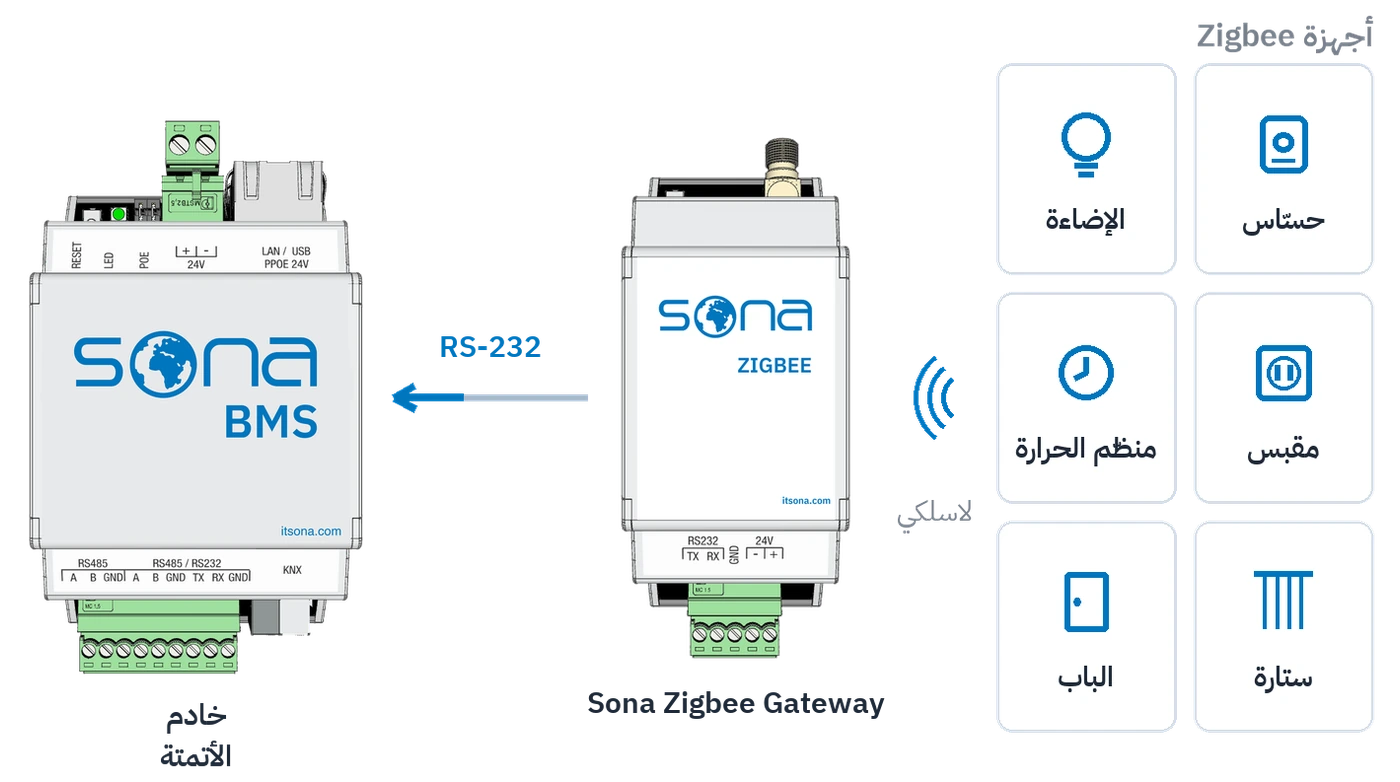

Zigbee بروتوكول لاسلكي للأجهزة، وخادم الأتمتة لا يتكلمه مباشرة. وهذه البوابة تقف بينهما: تجمع الأجهزة من جهة Zigbee وتسلّمها إلى الخادم عبر RS-232. وبعد الارتباط تبدو أجهزة Zigbee كأي جهاز آخر في النظام؛ تظهر على الشاشة نفسها وفي المشاهد نفسها وفي البرامج الزمنية نفسها.
كيف تُوصَّل

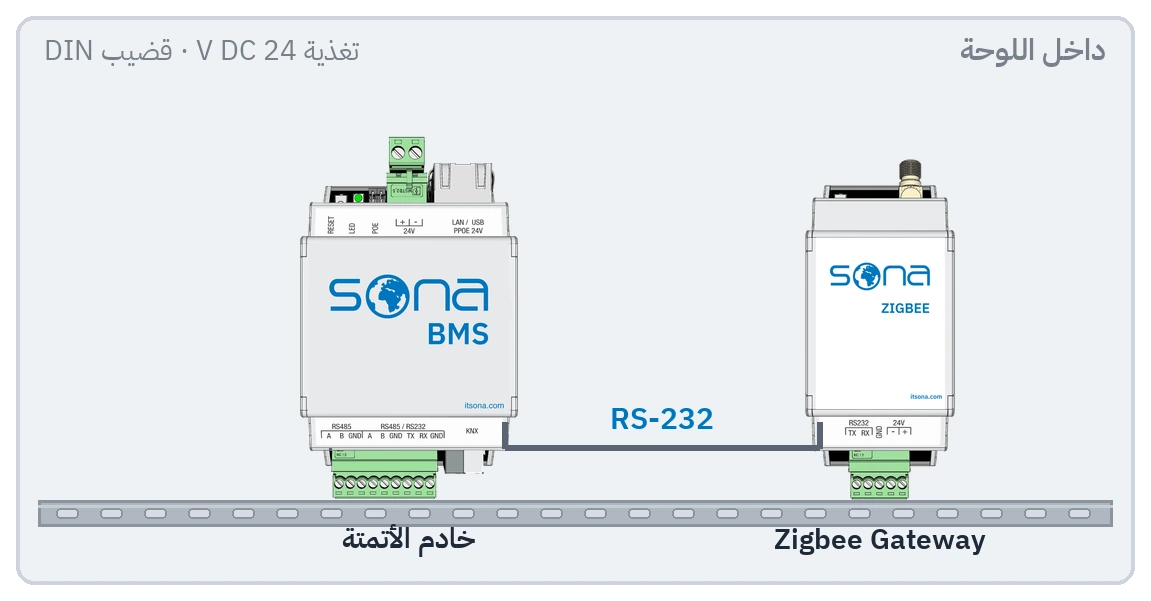

تجلس البوابة على قضيب DIN داخل اللوحة الكهربائية وتشغل وحدتَي عرض. ترتبط بالخادم عبر خط RS-232 وتُغذّى بجهد مستمر 24 فولت. والهوائي في العلبة ويُركَّب بربطه على موصّل SMA.
كم جهازاً
ترتبط ببوابة واحدة حتى 50 جهاز Zigbee. ولأن الهوائي في العلبة يزداد المدى دون شراء قطعة إضافية. وإذا لزم عدد أكبر وُضعت عدة بوابات على الخادم نفسه.
المواصفات الفنية لـ Sona Zigbee Gateway
القيم التالية مأخوذة مباشرة من ورقة البيانات.
| RS-232 | 1 |
|---|---|
| لاسلكي Zigbee | 1 (الهوائي ضمن العبوة) |
| عدد الأجهزة | حتى 50 جهاز Zigbee لكل بوابة |
|---|
| التغذية | 24 V DC |
|---|---|
| الاستهلاك | 0.1 W (الحد الأدنى) |
| الهوائي | موصّل SMA |
|---|---|
| التغذية وRS-232 | كليمات لولبية، 0.8 – 1.5 mm² |
| LED 1 | التغذية |
|---|---|
| LED 2 | حالة الشبكة |
| التركيب | قضيب DIN |
|---|---|
| عرض البناء | وحدتا عرض |
| الأبعاد (عرض × ارتفاع × عمق) | 36 × 105 × 61 mm |
| درجة الحماية | IP20 |
| الوزن الصافي | 100 g |
| التوافق الكهرومغناطيسي | EN61000-6-1 · EN61000-6-3 |
|---|
| حرارة التشغيل | 0 °C … +45 °C |
|---|---|
| حرارة التخزين | −15 °C … +55 °C |
| الرطوبة النسبية | 0% … 93% (بلا تكاثف) |
| الضمان | سنتان |
|---|
أجهزة لاسلكية غير Zigbee
أجهزة Z-Wave وEnOcean وM-Bus تدخل النظام عبر بواباتها الخاصة. وأي عائلة أجهزة ترتبط بأي طريق مكتوب في صفحة الأنظمة المتوافقة.
ورقة البيانات
- Sona Zigbee Gatewayتنزيل ورقة البيانات PDF
أسئلة متكررة
هل في خادمي منفذ RS-232؟
نعم. في Sona Home وSona BMS كليهما منفذ RS-485/RS-232 يُختار من البرنامج.
هل يُشترى الهوائي على حدة؟
لا. الهوائي في العلبة ويُركَّب بربطه على موصّل SMA.
كم جهازاً تحمل البوابة الواحدة؟
حتى 50 جهاز Zigbee. وللمزيد تُضاف بوابة ثانية على الخادم نفسه.
هل تعمل أجهزة Zigbee الموجودة عندي؟
يجب أن يكون الجهاز قادراً على الانضمام إلى شبكة Zigbee. وأي الأجهزة مؤكَّدة مكتوب في صفحة الأنظمة المتوافقة.
