La Sona Zigbee Gateway se raccorde au serveur d'automatisation par son port RS-232, fait entrer les équipements Zigbee sans fil dans le système, et occupe deux modules dans le tableau électrique : une passerelle.
À quoi elle sert
Zigbee est un protocole radio pour équipements, et le serveur d'automatisation ne le parle pas directement. Cette passerelle s'intercale : elle rassemble les équipements du côté Zigbee et les transmet au serveur en RS-232. Une fois raccordés, les équipements Zigbee ressemblent à n'importe quel autre équipement du système ; ils apparaissent sur la même vue, dans les mêmes scènes et dans les mêmes programmations.
Comment elle se raccorde

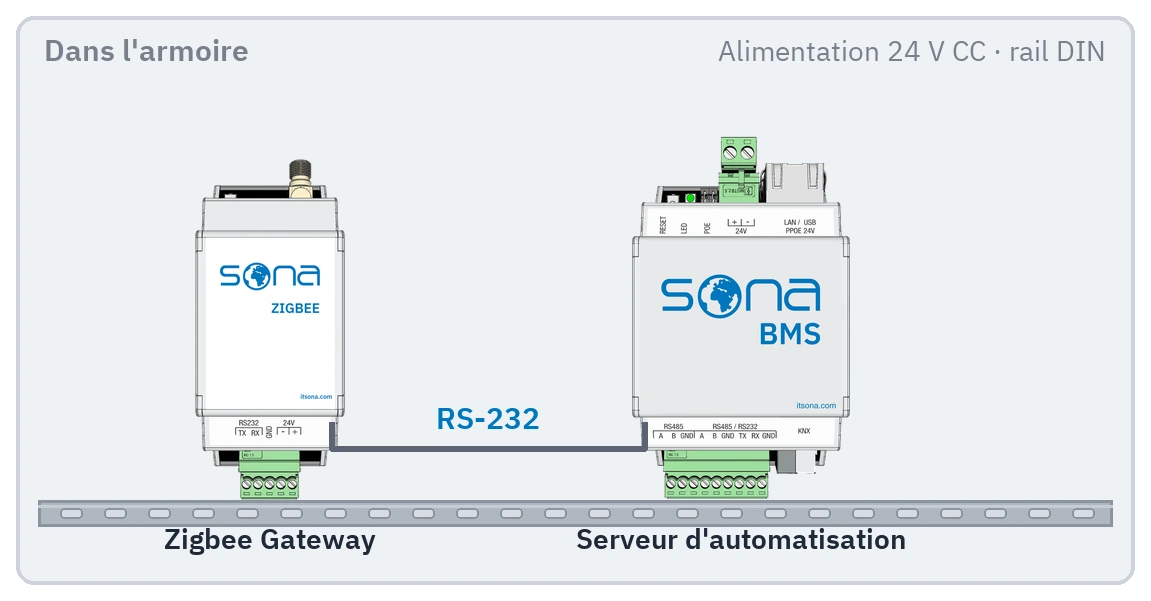

La passerelle se monte sur rail DIN dans le tableau et occupe deux modules. Elle se raccorde au serveur par une liaison RS-232 et s'alimente en 24 volts continu. L'antenne est fournie dans la boîte et se visse par un connecteur SMA.
Combien d'équipements
Jusqu'à 50 équipements Zigbee se raccordent à une passerelle. Comme l'antenne est fournie, la portée s'étend sans acheter de pièce supplémentaire. S'il faut davantage d'équipements, plusieurs passerelles s'ajoutent au même serveur.
Caractéristiques Sona Zigbee Gateway
Les valeurs ci-dessous sont reprises directement de la fiche technique.
| RS-232 | 1 |
|---|---|
| Radio Zigbee | 1 (antenne fournie) |
| Nombre d'équipements | Jusqu'à 50 équipements Zigbee par passerelle |
|---|
| Alimentation | 24 V CC |
|---|---|
| Consommation | 0,1 W (minimum) |
| Antenne | Connecteur SMA |
|---|---|
| Alimentation et RS-232 | Borniers à vis, 0,8 – 1,5 mm² |
| LED 1 | Alimentation |
|---|---|
| LED 2 | État du réseau |
| Montage | Rail DIN |
|---|---|
| Largeur | 2 modules |
| Dimensions (l × H × P) | 36 × 105 × 61 mm |
| Indice de protection | IP20 |
| Poids net | 100 g |
| CEM | EN61000-6-1 · EN61000-6-3 |
|---|
| Température de fonctionnement | 0 °C … +45 °C |
|---|---|
| Température de stockage | −15 °C … +55 °C |
| Humidité relative | 0 % … 93 % (sans condensation) |
| Garantie | 2 ans |
|---|
Les équipements sans fil autres que Zigbee
Les équipements Z-Wave, EnOcean et M-Bus rejoignent le système par leurs propres passerelles. Quelle famille d'équipements se raccorde de quelle façon figure sur la page Systèmes compatibles.
Fiche technique
- Sona Zigbee GatewayTélécharger la fiche technique PDF
Questions fréquentes
Mon serveur dispose-t-il d'un port RS-232 ?
Oui. Sona Home et Sona BMS disposent tous deux d'un port RS-485 / RS-232 sélectionnable par logiciel.
L'antenne s'achète-t-elle séparément ?
Non. L'antenne est fournie dans la boîte et se visse par un connecteur SMA.
Combien d'équipements une passerelle porte-t-elle ?
Jusqu'à 50 équipements Zigbee. Au-delà, une seconde passerelle s'ajoute au même serveur.
Mes équipements Zigbee existants fonctionneront-ils ?
L'équipement doit pouvoir rejoindre le réseau Zigbee. Les équipements confirmés figurent sur la page Systèmes compatibles.
