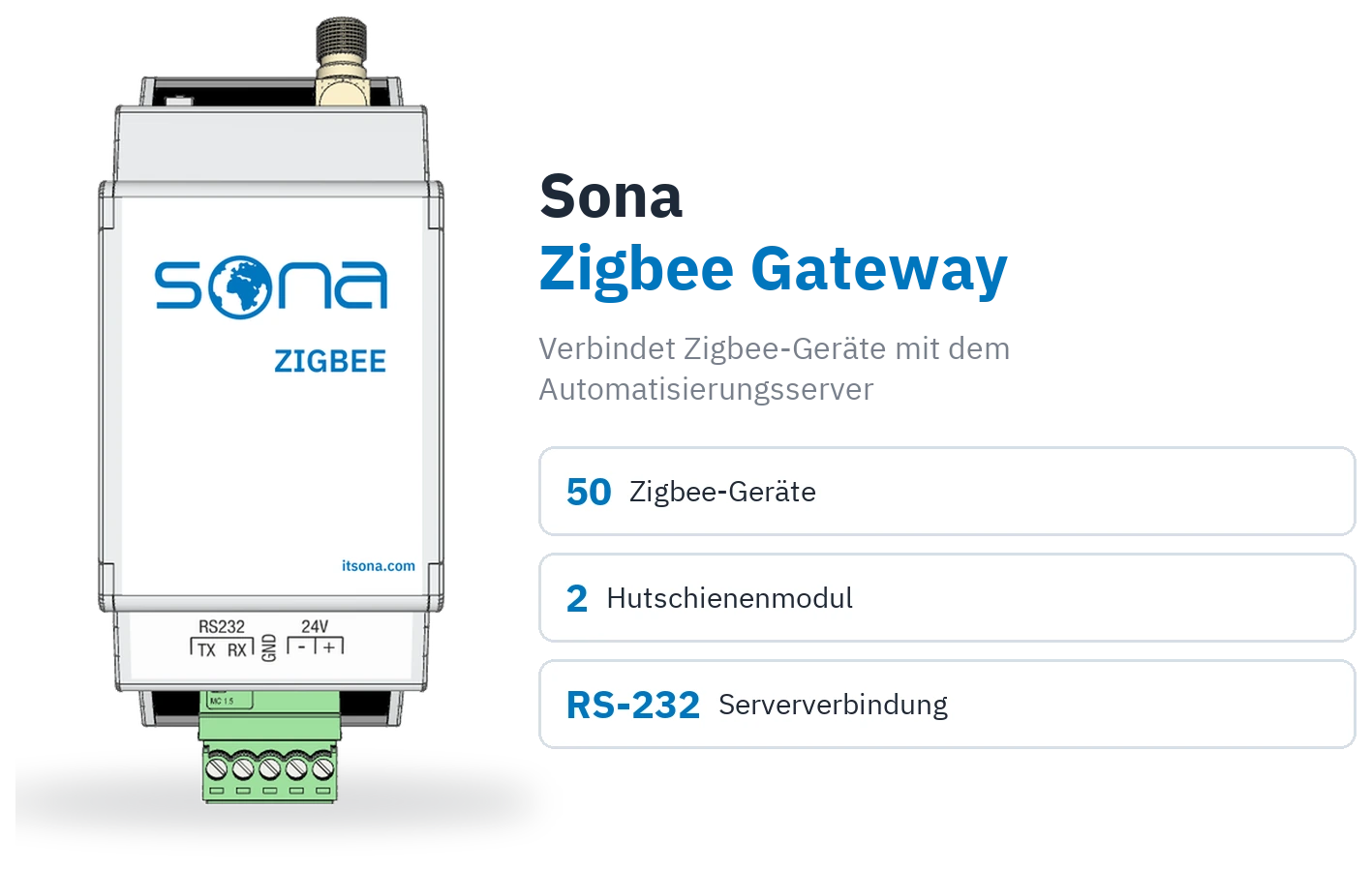

Das Sona Zigbee Gateway bindet sich über seinen RS-232-Anschluss an den Automationsserver an, bringt drahtlose Zigbee-Geräte in das System und belegt im Schaltschrank zwei Teilungseinheiten: ein Gateway.
Wofür es da ist

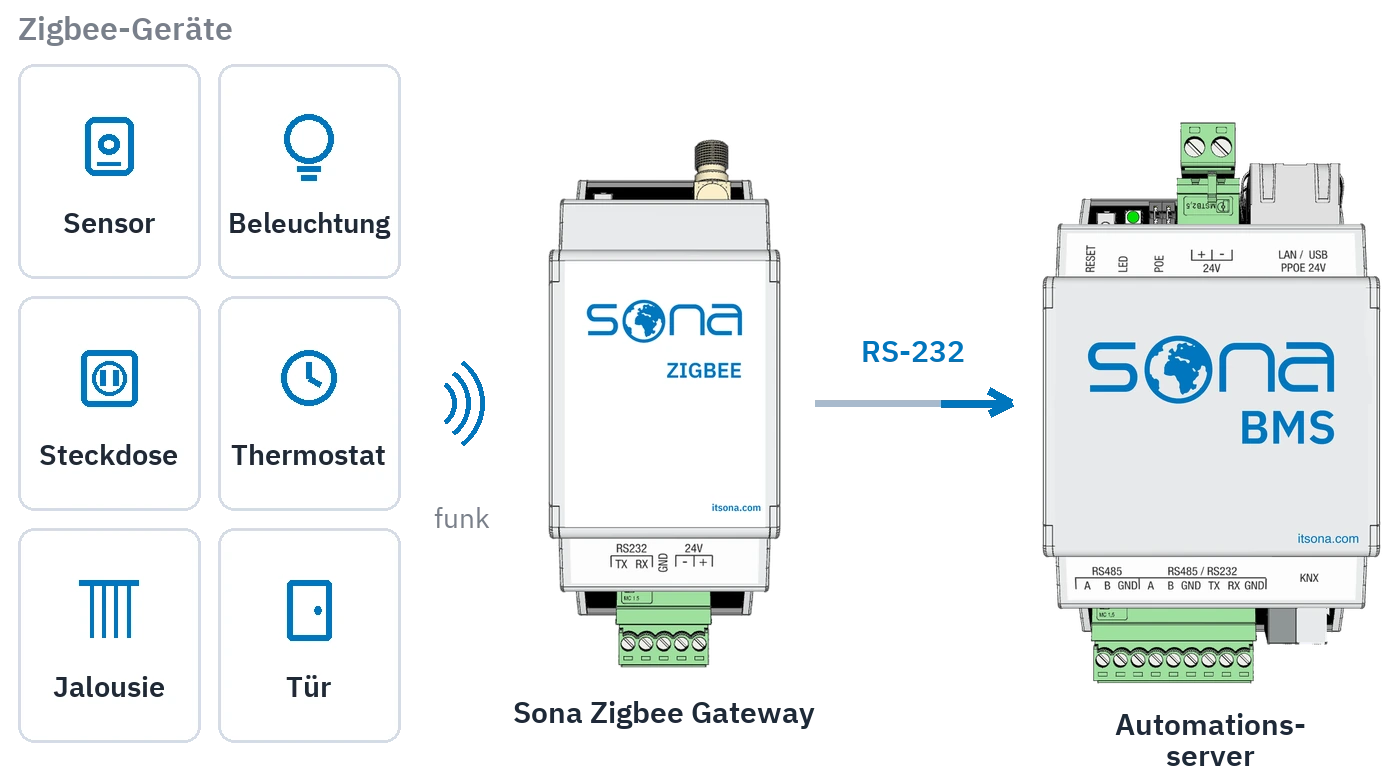

Zigbee ist ein Funkprotokoll für Geräte, und der Automationsserver spricht es nicht unmittelbar. Dieses Gateway steht dazwischen: Es sammelt die Geräte auf der Zigbee-Seite ein und übergibt sie über RS-232 an den Server. Einmal angebunden, sehen Zigbee-Geräte aus wie jedes andere Gerät im System; sie erscheinen auf demselben Bild, in denselben Szenen und in denselben Zeitprogrammen.
Wie es angeschlossen wird

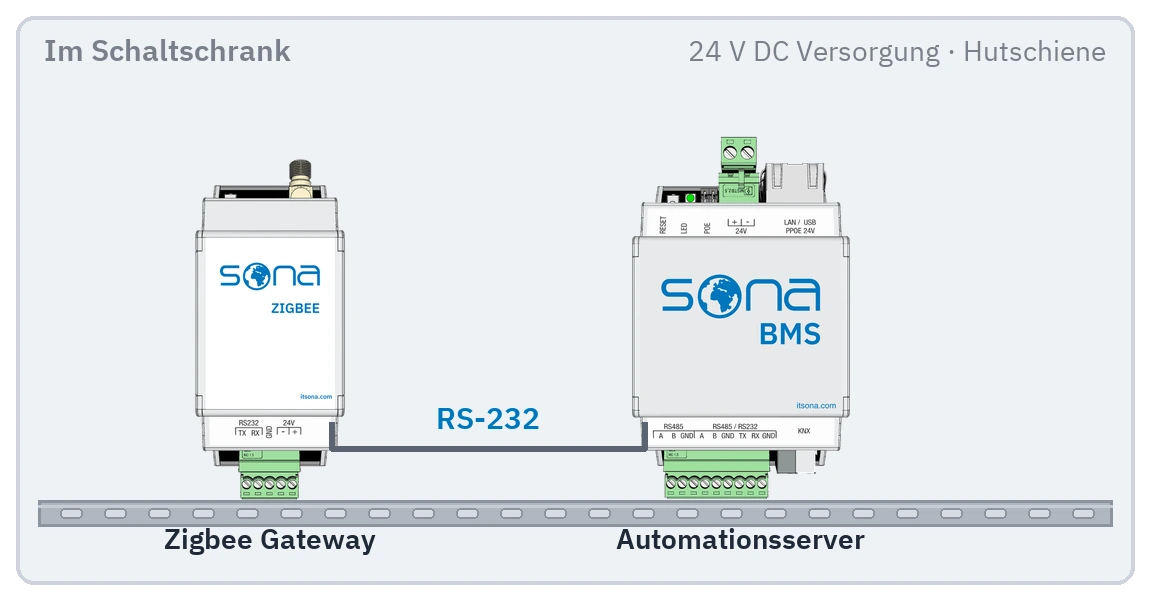

Das Gateway sitzt im Schaltschrank auf der Hutschiene und belegt zwei Teilungseinheiten. Es bindet sich über eine RS-232-Leitung an den Server an und wird mit 24 Volt Gleichspannung versorgt. Die Antenne liegt im Karton und wird über einen SMA-Anschluss aufgeschraubt.
Wie viele Geräte
An ein Gateway binden sich bis zu 50 Zigbee-Geräte an. Weil die Antenne im Karton liegt, wächst die Reichweite, ohne dass ein Teil dazugekauft wird. Werden mehr Geräte gebraucht, kommen mehrere Gateways an denselben Server.
Technische Daten Sona Zigbee Gateway
Die folgenden Werte sind unmittelbar dem Datenblatt entnommen.
| RS-232 | 1 |
|---|---|
| Zigbee-Funk | 1 (Antenne im Lieferumfang) |
| Gerätezahl | Bis zu 50 Zigbee-Geräte je Gateway |
|---|
| Versorgung | 24 V DC |
|---|---|
| Aufnahme | 0,1 W (Minimum) |
| Antenne | SMA-Anschluss |
|---|---|
| Versorgung und RS-232 | Schraubklemmen, 0,8 – 1,5 mm² |
| LED 1 | Versorgung |
|---|---|
| LED 2 | Netzwerkstatus |
| Montage | Hutschiene |
|---|---|
| Baubreite | 2 Teilungseinheiten |
| Abmessungen (B × H × T) | 36 × 105 × 61 mm |
| Schutzart | IP20 |
| Nettogewicht | 100 g |
| EMV | EN61000-6-1 · EN61000-6-3 |
|---|
| Betriebstemperatur | 0 °C … +45 °C |
|---|---|
| Lagertemperatur | −15 °C … +55 °C |
| Relative Luftfeuchte | 0 % … 93 % (nicht kondensierend) |
| Gewährleistung | 2 Jahre |
|---|
Drahtlose Geräte außer Zigbee
Z-Wave-, EnOcean- und M-Bus-Geräte kommen über ihre eigenen Gateways in das System. Welche Gerätefamilie sich auf welchem Weg anbindet, steht auf der Seite Kompatible Systeme.
Datenblatt
- Sona Zigbee GatewayDatenblatt herunterladen PDF
Häufige Fragen
Hat mein Server einen RS-232-Anschluss?
Ja. Sona Home und Sona BMS haben beide einen per Software wählbaren RS-485-/RS-232-Anschluss.
Wird die Antenne getrennt gekauft?
Nein. Die Antenne liegt im Karton und wird über einen SMA-Anschluss aufgeschraubt.
Wie viele Geräte trägt ein Gateway?
Bis zu 50 Zigbee-Geräte. Für mehr kommt ein zweites Gateway an denselben Server.
Arbeiten meine vorhandenen Zigbee-Geräte?
Das Gerät muss dem Zigbee-Netz beitreten können. Welche Geräte bestätigt sind, steht auf der Seite Kompatible Systeme.
