TV and Projector Connector macht Fernseher, Projektoren und Medienplayer zu einem Ausgang des Automationssystems, legt sämtliche Steuerungen des Geräts selbst aus einer einzigen Startadresse an; liest Betriebszustand, laufenden Inhalt und Lampenstunden zurück, und hält die Steuerung im Gebäude — eine Anwendung für die Bildschirmanbindung.
Der Bildschirm bleibt außerhalb des Systems
Der Automationsserver führt Licht, Klima, Beschattung und Szenen aus einer Hand. Der Fernseher bleibt in den meisten Anlagen außerhalb dieses Ganzen. Die Szene läuft, das Licht dimmt, die Beschattung fährt herunter; dann sucht der Nutzer die Fernbedienung. Das System weiß nicht einmal, ob der Fernseher an ist, es rät. Wie viele Stunden die Projektorlampe gelaufen ist, weiß auch niemand.
Die Adressen legt die Anwendung selbst an
Die eigentliche Arbeit macht die Anwendung. Sie wählen das Gerät aus der Liste, tragen Namen und IP-Adresse ein und vergeben eine Startadresse. Von dieser Adresse aus legt die Anwendung alle Steuerungen auf fortlaufenden Adressen an und benennt sie in der von Ihnen gewählten Sprache. Zwanzig Steuerungen für einen Fernseher, fünfunddreißig für ein Apple TV, fertig nutzbar.
Der Zustand kommt zurück
Wird der Fernseher eingeschaltet, weiß das System davon — es rät nicht. Betriebszustand, Lautstärke, Quelle und Online-Zustand kommen von jedem Gerät zurück. Beim Medienplayer kommt mehr: Titel, Interpret und Dauer des laufenden Stücks erscheinen auf der Grafikseite. Weil die Werte zurückkommen, dienen sie als Szenenbedingung. An einer Infrarotbrücke gibt es davon nichts.
Angebundene Systeme

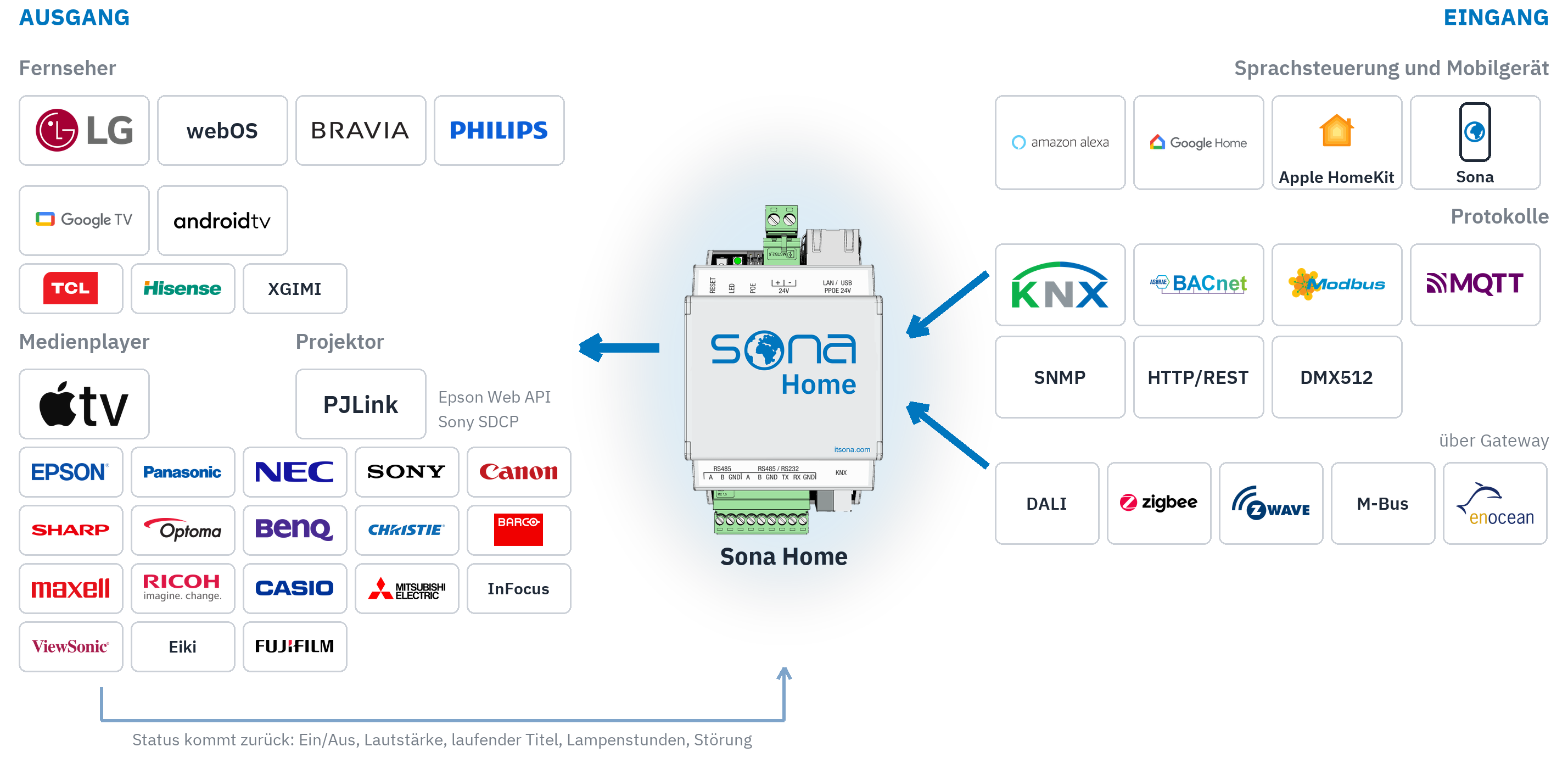

Die Anwendung nutzt die eigene Netzwerkschnittstelle jedes Systems. Jeder Weg unten ist eine eigene Art der Anbindung; welcher für Ihr Gerät gilt, wählen Sie bei der Einrichtung aus einer Liste.
Fernseher
LG webOS
Das ist die eigene Netzwerkschnittstelle der LG-Fernseher. Beim ersten Verbinden erscheint auf dem Fernsehbildschirm ein Bestätigungsfeld; es wird mit der Fernbedienung angenommen und danach nicht wieder abgefragt. Für das Einschalten aus der Ferne wird die MAC-Adresse eingetragen, denn bei webOS geht der Einschaltbefehl als Wake-on-LAN-Paket.
Sony BRAVIA
Das ist die IP-Steuerschnittstelle der Sony-Fernseher. Im Menü des Fernsehers wird ein vorab geteilter Schlüssel festgelegt und derselbe Schlüssel in die Anwendung eingetragen. Die Identität entsteht über diesen Schlüssel; ein Warten auf einen Code am Bildschirm gibt es nicht.
Philips JointSpace
Das ist die Netzwerkschnittstelle der Philips-Fernseher. Es gibt zwei Versionen, und bei der Einrichtung wird gewählt, welche vorliegt. Die neuere verbindet verschlüsselt und zeigt am Bildschirm eine vierstellige PIN. Die ältere fragt keine Zugangsdaten ab.
Google TV / Android TV
Das ist der eigene Fernbedienungsdienst der Plattform; am Fernseher ist nichts einzustellen, der Dienst ist eingebaut. Nach dem Speichern erscheint am Bildschirm ein sechsstelliger Code und wird einmal eingegeben. Derselbe Weg funktioniert bei allen Modellen mit dieser Plattform, darunter TCL, Hisense, Philips und XGIMI.
Medienplayer
Apple TV
Das ist Apples eigener Kopplungsweg, und er koppelt zweimal: einmal für Befehle, einmal für den Zustand. Bei jedem Schritt erscheint am Bildschirm ein neuer vierstelliger Code. Das Gerät muss eingeschaltet und an einen Bildschirm angeschlossen sein, denn dort erscheint der Code.
Projektor
PJLink
Das ist der von der JBMIA veröffentlichte offizielle Standard zur Projektorsteuerung, und er arbeitet herstellerunabhängig. Im Menü des Projektors wird die Netzsteuerung aktiviert. Ist am Gerät ein Passwort gesetzt, wird es in die Anwendung eingetragen; sonst bleibt das Feld leer.
- Epson
- Panasonic
- NEC
- Sony
- Canon
- Sharp
- Optoma
- BenQ
- Christie
- Barco
- Hitachi Maxell
- Ricoh
- Casio
- Mitsubishi
- InFocus
- ViewSonic
- Eiki
- FUJIFILM
Epson Web API
Das ist die eigene Weboberfläche der Epson-Projektoren. Sie wird im Netzwerkmenü des Projektors aktiviert und verlangt keine weitere Vorbereitung. Dasselbe Epson-Gerät lässt sich auch über PJLink anbinden; welcher Weg genutzt wird, entscheiden Sie.
Sony SDCP
Das ist das eigene Steuerprotokoll der Sony-Projektoren. In diesem Protokoll gibt es kein Passwort, Zugangsdaten werden nicht eingetragen. Es ist der Weg mit den wenigsten Angaben: Name und Adresse des Geräts genügen.
Die Projektorlampe meldet sich selbst
Projektoren melden ihre Lampenstunden und ihren Störungszustand zurück. Die Wartung wird nach der Meldung des Geräts geplant, nicht nach dem Kalender. In einer Liegenschaft mit vielen Projektoren sieht die Leitung die Lampenlebensdauer auf einem Bildschirm, statt Raum für Raum zu gehen. Die Störungsmeldung kommt auf demselben Weg und geht in den Alarmfluss des Gebäudes ein.
Die Vorbereitungsschritte stehen in der Anwendung
Jedes System hat eigene Vorbereitungsschritte. Bei dem einen wird im Menü die Netzsteuerung eingeschaltet. Bei dem anderen wird ein vorab geteilter Schlüssel festgelegt. Bei einem dritten ist am Gerät nichts einzustellen. Diese Schritte erscheinen in der Anwendung, in der von Ihnen gewählten Sprache, sobald Sie das Gerät auswählen. Ein eigenes Handbuch zu suchen entfällt.
Die Steuerung verlässt das Gebäude nicht
Die Anwendung spricht mit den Geräten direkt über das lokale Netz. Es gibt kein Cloud-Konto, kein Abonnement, keine Verbindung zu einem Herstellerserver. Auch bei ausgefallenem Internet bleibt der Fernseher Teil der Szene. In Hotel- und Unternehmensprojekten ist das eine Compliance-Frage; Gerätedaten verlassen das Gebäude nicht. An einen Server werden höchstens zwanzig Geräte angebunden.
- lokales Netz
- kein Cloud-Konto
- kein Abonnement
- nur IP
Zusammen mit Sona Home
Die Anwendung läuft auf dem Automationsserver und verlangt keine eigene Box. Um den Bildschirm ins System zu holen, kauft man keinen neuen Steuerprozessor, keine neue Fernbedienung und keine zweite Anwendung. Führt Sona Home bereits Licht, Klima und Beschattung, kommt der Bildschirm auf diese Liste. Ist ein Touchpanel an der Wand gewünscht, binden sich SonaHMI-Panels an dieselbe Plattform an.
So arbeitet TV and Projector Connector: Produktvideo
Wie ein Fernseher ins System aufgenommen wird, wie er über den auf dem Bildschirm erscheinenden Code gekoppelt wird und wie die Steueradressen aus einer Startadresse entstehen.
Häufige Fragen
Worin liegt der Unterschied zur Infrarot-Fernbedienung?
Bei Infrarot geht der Befehl nur hinaus. Hier kommt der Zustand des Geräts an die Automation zurück: ob der Fernseher an ist, der Lautstärkepegel, die offene Anwendung und der laufende Inhalt. Eine Szene kann diese Werte lesen.
Auf welchem Automationsserver läuft sie?
Sie läuft auf einem Automationsserver mit Lizenz der Kategorie Home. Sona Home und Sona BMS fallen in diesen Rahmen; die Lizenz wird dem Gerät erteilt, nicht der Anwendung.
Muss ich die Adressen von Hand anlegen?
Nein. Sie geben eine einzige Startadresse; die Anwendung legt alle nötigen Objekte auf fortlaufenden Adressen an und benennt sie in der von Ihnen gewählten Sprache.
Was, wenn mein Gerät nicht auf der Liste steht?
Sie wählen den Gerätetyp und den Anbindungsweg; die Liste ist keine Modellliste, sondern eine Liste von Anbindungswegen. Modelle mit Google TV und Android TV nutzen denselben Weg, und PJLink-fähige Projektoren sprechen denselben Standard.
Sind ein Cloud-Konto oder ein Abonnement nötig?
Beides ist nicht nötig. Die Steuerung läuft im lokalen Netz, und fällt das Internet aus, laufen die Szenen weiter.
Wie viele Geräte lassen sich an einen Server anbinden?
An einen Automationsserver werden höchstens zwanzig Geräte angebunden.
Haben die Gerätehersteller diese Anwendung entwickelt?
Nein. TV and Projector Connector ist eine von Sona entwickelte eigenständige Anwendung und nutzt die Netzwerkschnittstellen der Geräte. Die genannten Produkt- und Markennamen gehören ihren Inhabern.
TV and Projector Connector ist in der Home-Lizenz enthalten und wird aus dem Store im Sona Application Center installiert.
