Kompatible Systeme ist die Liste, die zeigt, mit welchen Protokollen und welchen Gerätefamilien der Automationsserver arbeitet, welche Anbindungen direkt erfolgen und welche ein Gateway brauchen, und welche Anbindungen namentlich bestätigt sind.
Wie diese Liste zu lesen ist
Hier stehen zwei verschiedene Angaben, und sie dürfen nicht vermischt werden. Die erste ist das Protokoll: Spricht der Server ein Protokoll, können sich Geräte anbinden, die der Norm dieses Protokolls entsprechen, und das hat nichts mit der Marke auf dem Gehäuse zu tun. Die zweite sind die namentlich bestätigten Anbindungen: Für das System eines bestimmten Herstellers gibt es eine definierte Anbindung, und sie funktioniert nachweislich. Jedes unten genannte System gehört zur zweiten Gruppe. Ein Gerät, das hier nicht genannt ist, ist kein Gerät, das nicht funktioniert; es ist ein Gerät, das wir nicht ausprobiert haben.
Protokolle, die sich direkt anbinden
Diese Protokolle beherrscht der Server selbst, ohne zusätzliches Gerät dazwischen: KNX, BACnet, Modbus, MQTT, SNMP, HTTP/REST und DMX512. Geräte, die der Norm dieser Protokolle entsprechen, werden im Projekt angelegt und in das System geholt.
- KNX
- BACnet
- Modbus
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALI Gateway
- Zigbee Gateway
- Z-Wave Gateway
- M-Bus Gateway
- EnOcean Gateway
- KNX
- TP und IP
- BACnet
- IP, sowohl als Server als auch als Client
- Modbus
- RTU und TCP, sowohl als Master als auch als Slave
- MQTT
- Publish und Subscribe
- SNMP
- Netzwerk- und IT-Technik
- HTTP/REST
- in beide Richtungen
- Gerätesteuerung über IP
- TCP und UDP
- DMX512
- Bühnen- und Architekturbeleuchtung

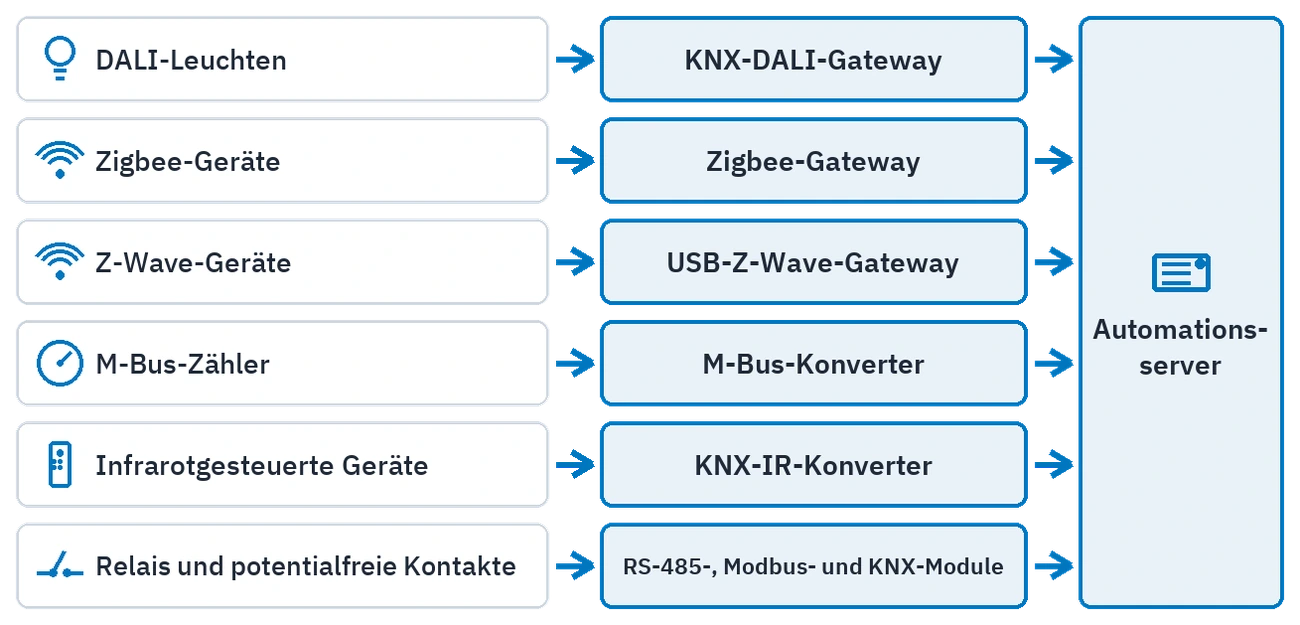

Anbindungen, die ein Gateway brauchen
Diese Anbindungen brauchen ein Gerät dazwischen, und das ist im Projekt eine eigene Position. DALI-Leuchten binden sich über ein KNX-DALI-Gateway an. Zigbee-Geräte kommen über ein Zigbee-Gateway dazu, Z-Wave-Geräte über ein USB-Z-Wave-Gateway und M-Bus-Zähler über einen M-Bus-Konverter. EnOcean-Geräte binden sich über ein USB-EnOcean-Gateway an. Das Gateway wird bei der Bestandsaufnahme ausgewählt; welches Modell zum Einsatz kommt, hängt vom Gebäude ab.
- DALI-LeuchtenKNX-DALI-GatewayAutomationsserver
- Zigbee-GeräteZigbee-GatewayAutomationsserver
- Z-Wave-GeräteUSB-Z-Wave-GatewayAutomationsserver
- M-Bus-ZählerM-Bus-KonverterAutomationsserver
- Infrarotgesteuerte GeräteKNX-IR-KonverterAutomationsserver
- EnOcean-GeräteUSB-EnOcean-GatewayAutomationsserver
- Geräte ohne Protokoll (potentialfreier Kontakt, Relaisausgang)Ein-/Ausgangsmodul über RS-485, Modbus oder KNXAutomationsserver
Gerätefamilien, die sich über eine Norm anbinden
Über die Anbindung entscheidet nicht die Marke einer Gerätefamilie, sondern das Protokoll, das sie spricht. Die folgenden Familien kommen über diejenigen ihrer Modelle in das System, die eines der Protokolle sprechen, die auch der Server spricht; wessen Produkt es ist, ändert an der Anbindung nichts.
- HLK
- RLT-Geräte, Gebläsekonvektoren, VAV-Boxen sowie Heiz- und Kühlkreise
- Energie
- Energiemessgeräte
- Stromversorgung
- Generatoren, unterbrechungsfreie Stromversorgungen und Photovoltaikanlagen
- Brandmeldung
- Brandmeldezentralen, die Modbus oder BACnet sprechen
- Aufzüge
- Aufzugsanlagen, die Modbus oder BACnet sprechen
- Wassersysteme
- Druckerhöhungsanlagen, Behälterstand und Bewässerung
- Umgebungsüberwachung
- Messung von Temperatur, Feuchte und Luftqualität in Rechenzentren und Serverräumen
- Kameras
- Kameras, die einen HTTP-Stream liefern, als Livebild
Namentlich bestätigte Anbindungen
Für die folgenden Systeme gibt es eine definierte Anbindung, und sie funktioniert nachweislich.
- Philips Hue
- Beleuchtung, bindet sich direkt an
- Casambi
- Beleuchtung, bindet sich direkt an
- Sonos
- Multiroom-Audio
- PJLink
- Projektorsteuerung
- Shelly
- Gerätefamilie
- CoolMaster
- VRV- und VRF-Klimasysteme
- Amazon Alexa · Google Assistant · Apple Siri und HomeKit
- Sprachassistenten
- ZeroTier · OpenVPN · WireGuard
- Fernzugriff
- Opera und Fidelio
- Hotelverwaltungssystem, mit der BMS-Plus-Lizenz
Diese Namen gehören ihren jeweiligen Herstellern; die Anbindungen wurden von Sona entwickelt.
Marken von KNX-DALI-Gateways
Die Anwendung für Notbeleuchtung und die Verfolgung von DALI-Störungen arbeitet mit KNX-DALI-Gateways mehrerer Hersteller. Jede Marke hat ihren eigenen Treiber; aktualisiert ein Hersteller sein Gerät, sind die anderen Marken davon nicht betroffen. Je Marke sind mehrere Modelle hinterlegt.
- Siemens
- ABB
- Schneider
- LEGRAND
- Jung
- Berker
- B.E.G.
- Interra
- EAE
Die Anwendung, die diese Gateways nutzt, finden Sie auf der Seite Notbeleuchtung und DALI-Störungen.
Wenn Ihr Gerät nicht auf der Liste steht
Die Liste ist keine abgeschlossene Menge. Entspricht Ihr Gerät der Norm eines der oben genannten Protokolle, kann es sich anbinden; fragen Sie zur Sicherheit vor dem Projekt bei uns nach. Wenn nötig, wird das Gerät geprüft und das Ergebnis in diese Liste aufgenommen. So vermeiden Sie Überraschungen auf der Baustelle.
Häufige Fragen
Bindet sich ein Gerät an, das nicht auf der Liste steht?
Entspricht das Gerät der Norm eines der Protokolle, die der Server spricht, kann es sich anbinden. Nicht auf der Liste zu stehen bedeutet nicht, dass das Gerät nicht funktioniert; es bedeutet, dass wir es nicht ausprobiert haben. Fragen Sie vor dem Projekt nach, dann sehen wir es uns gemeinsam an.
Verursachen Gateway-Anbindungen zusätzliche Kosten?
Ja. Bei DALI, Zigbee, Z-Wave und M-Bus kommt ein Gateway oder ein Konverter dazwischen, und das ist in der Materialliste des Projekts eine eigene Position. Bei den übrigen Protokollen entfällt diese Position.
Lässt sie sich auf einer vorhandenen KNX-Installation aufsetzen?
Ja. Der Server hört die vorhandene Linie mit und verwaltet sie; die Geräte im Feld müssen nicht ausgetauscht werden. Neue Aufgaben kommen auf der vorhandenen Installation obendrauf.
Wenn sich ein Gerät direkt und über ein Gateway anbinden lässt, was wird genommen?
Die direkte Anbindung hat Vorrang; ohne Gerät dazwischen sinken sowohl die Kosten als auch die Zahl der möglichen Fehlerquellen. Ein Gateway kommt dann zum Einsatz, wenn das Protokoll anders nicht zu beherrschen ist.
Wie oft wird diese Liste aktualisiert?
Die Liste wird aktualisiert, sobald eine neue Anbindung bestätigt ist. Der Name eines Systems kommt erst dann hier hinein, wenn seine Anbindung definiert ist und funktionieren gesehen wurde.
