BMS Master und BMS Slave bringen Automationsserver in verschiedenen Gebäuden auf ein Bild, öffnen das Live-Grafikbild jedes Gebäudes im selben Fenster, ohne erneute Anmeldung, und sammeln die Alarme an einer Stelle, und sind drei Anwendungen, die auf Liegenschaften mit mehreren Servern zusammenarbeiten.
Wächst die Liegenschaft, reicht ein Server nicht mehr
Auf einer wachsenden Liegenschaft passt die Automation meist nicht auf einen Server: verschiedene Gebäude, verschiedene Bauteile, jedes mit seinem eigenen Automationsserver. Auf einem Campus, in einer Produktion, in einer Anlage aus mehreren Bauteilen, in einem Krankenhaus oder in einer Organisation mit mehreren Standorten sieht es gleich aus. Der Betreiber ist jedoch eine Person. Für jeden Server ein eigenes Bild zu öffnen, sich jedes Mal neu anzumelden und Alarme einzeln zu verfolgen, macht den Betrieb einer großen Liegenschaft mühsam. Das Problem ist nicht die Zahl der Server; es ist, dass zwischen ihnen keine Zentrale steht.
Slave öffnet, Master sammelt

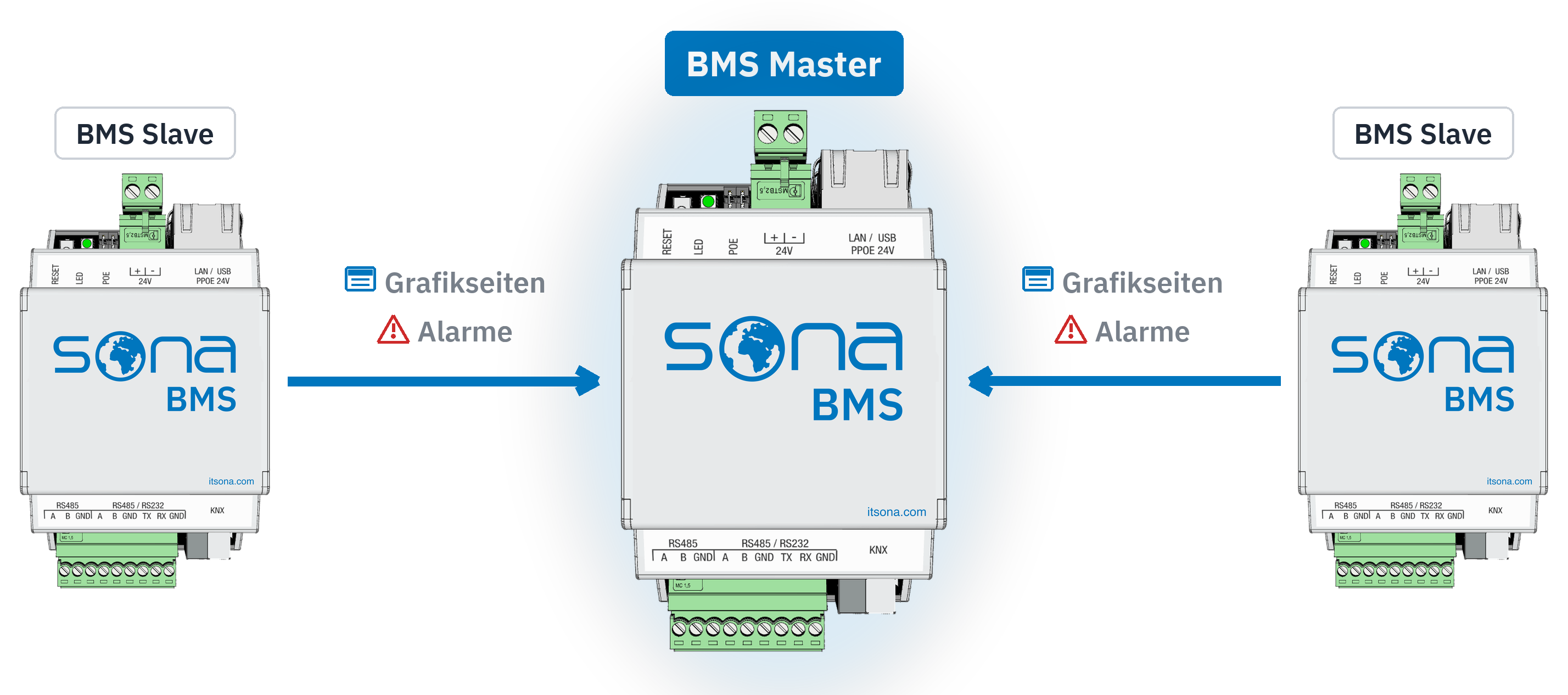

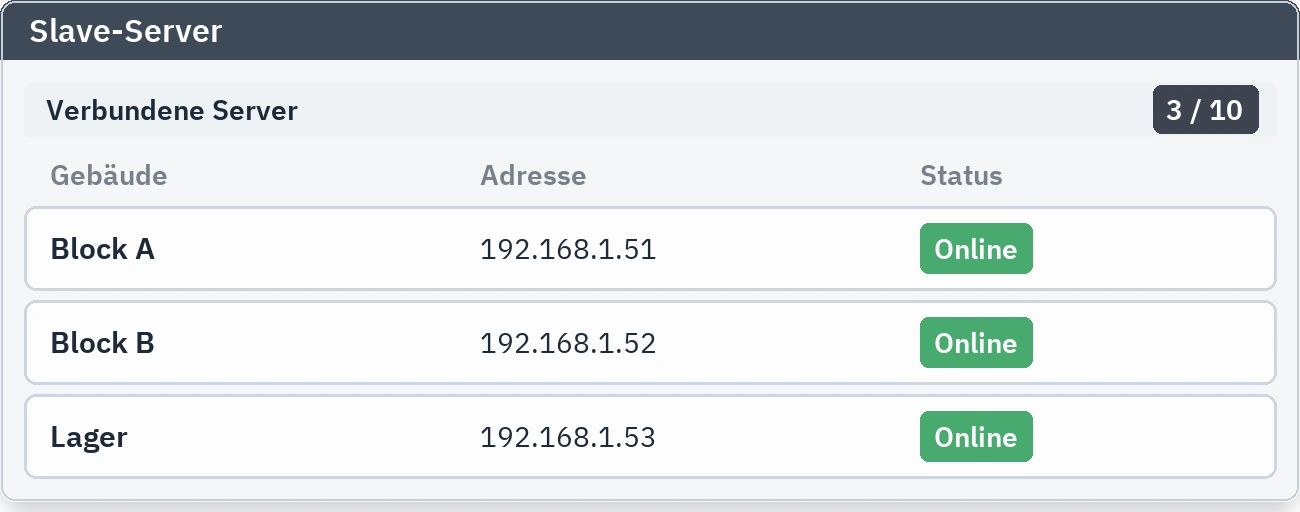

BMS Slave gibt die SCADA-Grafikseiten des Servers frei, auf dem die Anwendung läuft. BMS Master holt diese Seiten in sein eigenes Grafikbild. Deshalb erfolgt die Installation in zwei Schritten: BMS Slave auf jedem entfernten Server, BMS Master nur auf dem Hauptserver. Die Liste auf dem Hauptserver zeigt alle Server der Liegenschaft an einer Stelle; einem Master werden höchstens zehn Slave-Server hinzugefügt, und die Anwendung zeigt diese Grenze selbst über der Liste an.
Ein Bild, eine Sitzung

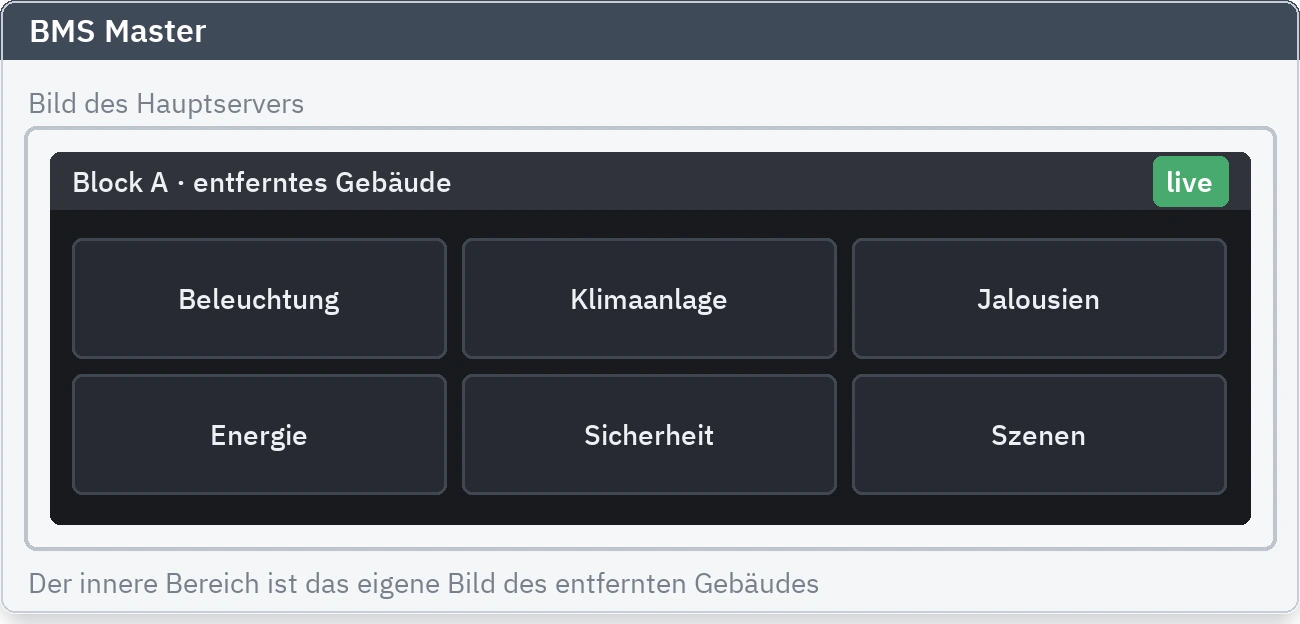

Der Betreiber sitzt nun vor einem einzigen Bild. Der Wechsel von einem Gebäude zum anderen bedeutet weder ein neues Fenster noch eine erneute Anmeldung; das Live-SCADA-Bild jedes Servers öffnet sich innerhalb des Hauptbilds. Beim Wechsel zwischen den Seiten eines Gebäudes lädt das Bild nicht neu, es gibt also kein Warten und keine Unterbrechung. Die Liegenschaft verhält sich, als wäre sie von Anfang an ein System gewesen.
Ein neues Gebäude ist in wenigen Minuten aufgenommen

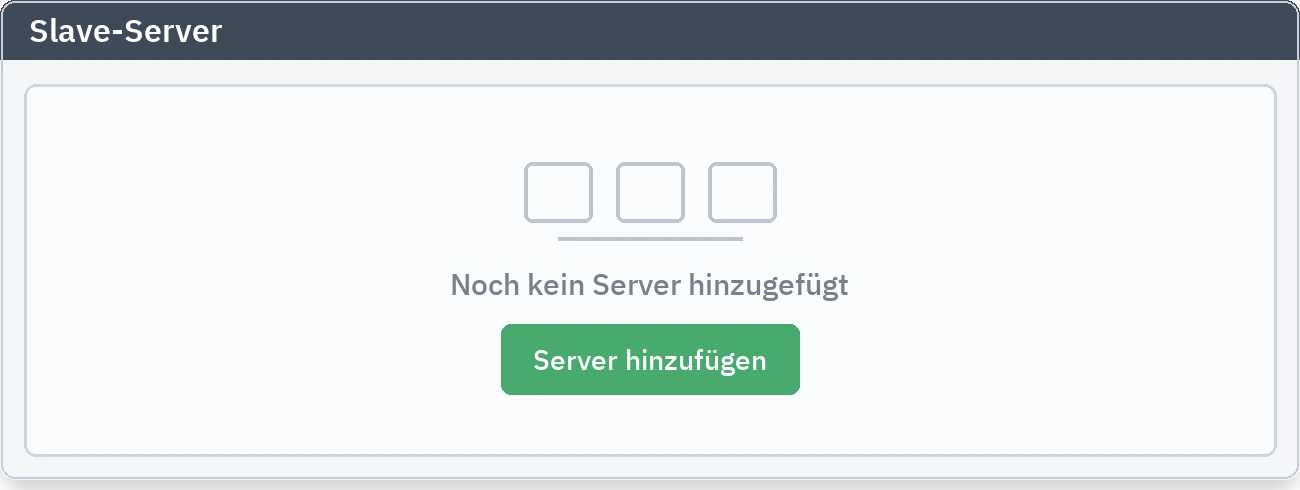

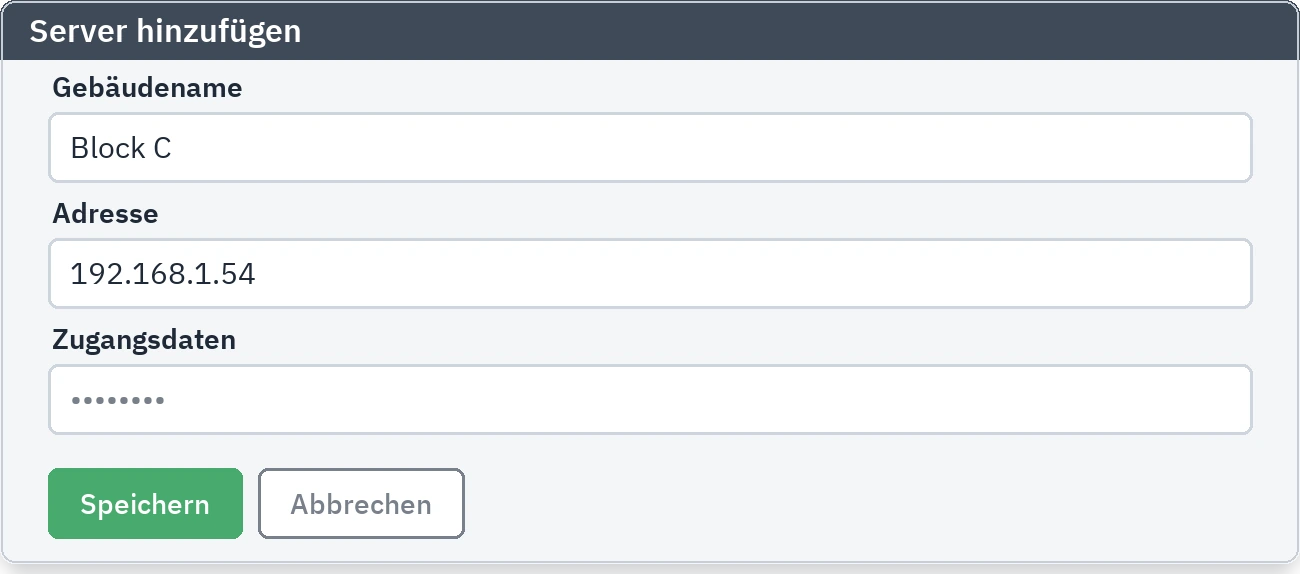

Um ein Gebäude in das System zu holen, geben Sie den Namen ein, unter dem der Server erscheinen soll, seine Adresse und seine Zugangsdaten. Die Anwendung stellt die Verbindung selbst her; dazwischen steht kein eigener Vermittlungsserver. Sobald der Eintrag in der Liste steht, werden die Seiten dieses Servers aufgeführt. Aus demselben Formular bearbeiten Sie einen vorhandenen Eintrag oder nehmen ihn wieder aus der Liste.
Welche Seite zur Tür wird, entscheiden Sie

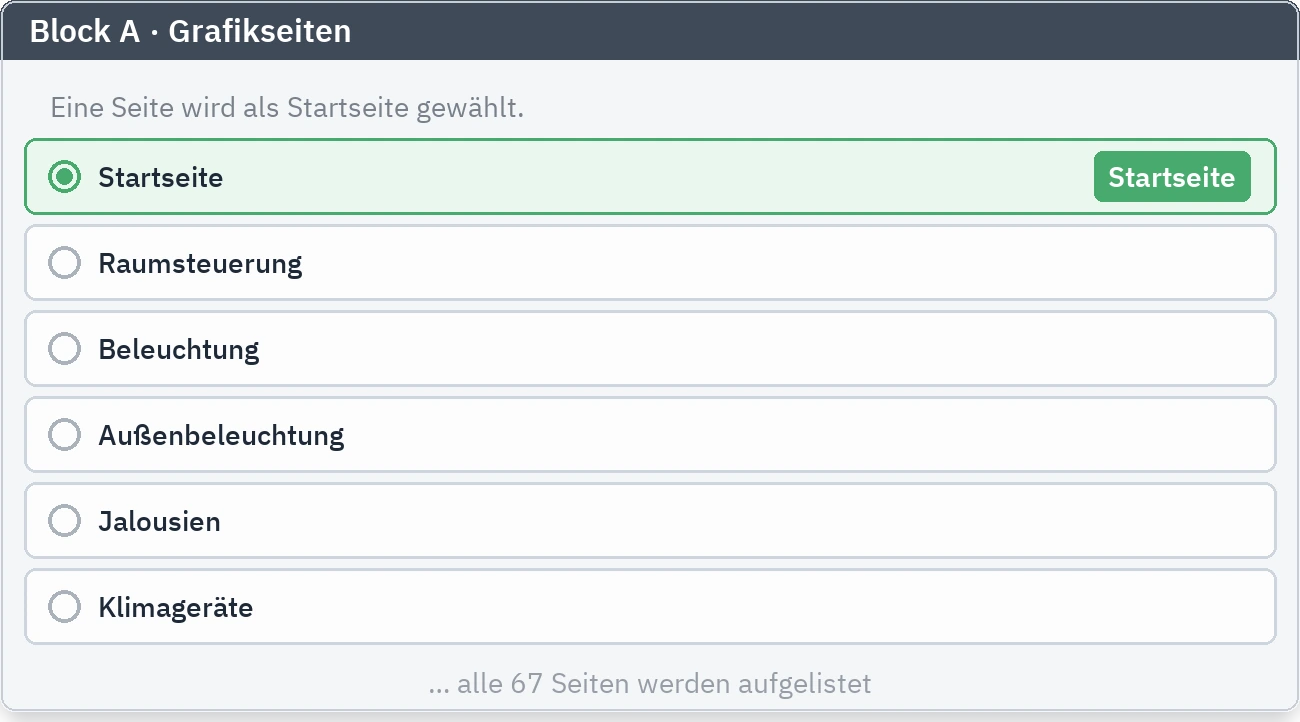

Master verbindet sich mit dem hinzugefügten Server und listet jede Grafikseite darauf auf. Aus dieser Liste markieren Sie genau eine als Startseite, denn die eingebettete Seite ist nichts anderes als der Einstieg. Zu den übrigen Seiten dieses Gebäudes bewegt sich der Betreiber über das Menü des Slave-Servers, und zwar ohne dass das Bild neu lädt. Ihre Auswahl wird gespeichert und geht auch in Ihr Backup ein.
Das Einbetten ist ein einziges Einfügen

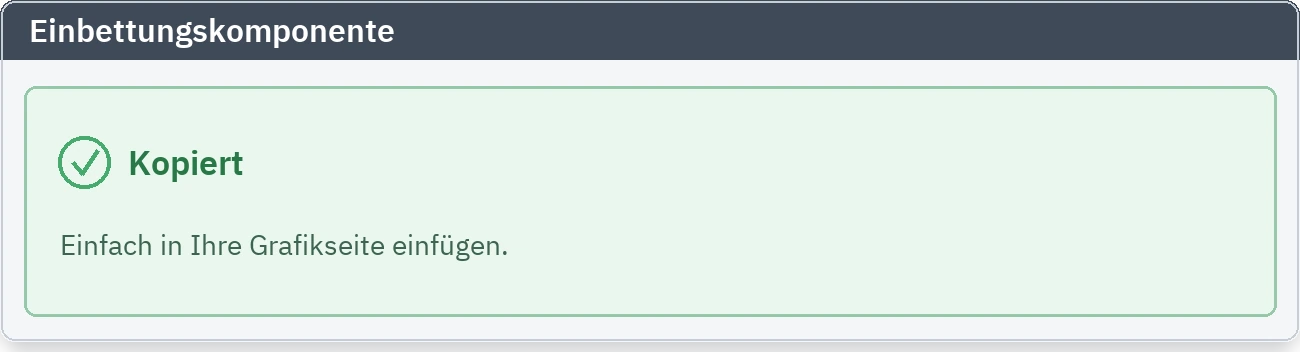

Sobald Sie die Seite gewählt haben, kopiert Master die Einbettungskomponente für Sie. In der Verwaltung der Grafikbilder Ihres Hauptservers fügen Sie auf der gewünschten Seite eine Komponente hinzu und setzen das Kopierte ein. Es ist keine weitere Einstellung nötig; sobald Sie speichern, öffnet sich das Bild des entfernten Gebäudes in Ihrem Hauptserver.
Auch die Alarme laufen an einer Stelle zusammen

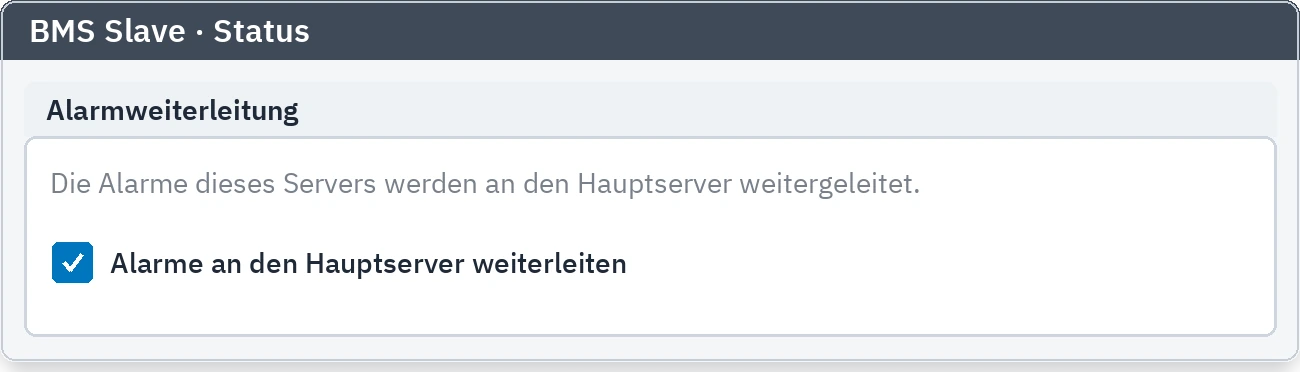

Sind die Bilder verbunden, müssen auch die Alarme zusammengeführt werden. Auf jedem Slave-Server gibt es eine Option, die Alarme an den Hauptserver weiterleitet; ist sie gesetzt, werden die Alarme dieses Servers in regelmäßigen Abständen an Master gesendet. Die Option ist ab Werk aus, die Weiterleitung schalten also Sie ein. Die Weiterleitung läuft über den zentralen Alarmmanager Alert Plus auf diesem Server; ist Alert Plus nicht installiert, zeigt die Anwendung anstelle der Option einen Hinweis.
Die Verbindung lebt auf Ihren eigenen Servern

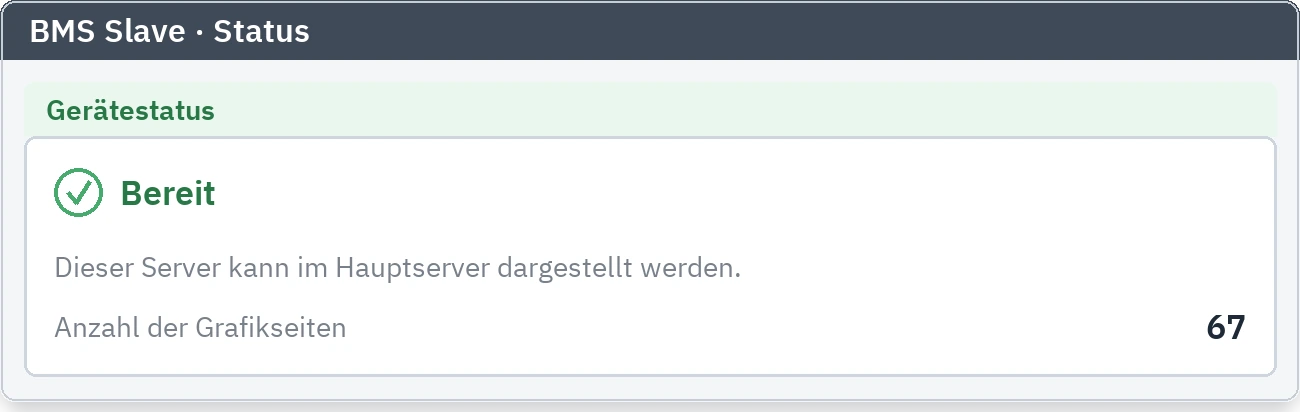

Die gesamte Verbindungsarbeit läuft auf Ihren eigenen Servern vor Ort, und die Daten gehen nicht in die Cloud. Slave bereitet seine Seiten auf dem eigenen Server auf und öffnet die für das Einbetten nötigen Einstellungen selbst; der Statusreiter zeigt, dass das Gerät bereit ist und wie viele Grafikseiten es hält. Diese Zahl ist die Zahl der Seiten, die auf der Master-Seite aufgeführt werden.
Ihre Anlage lebt in einer Datei

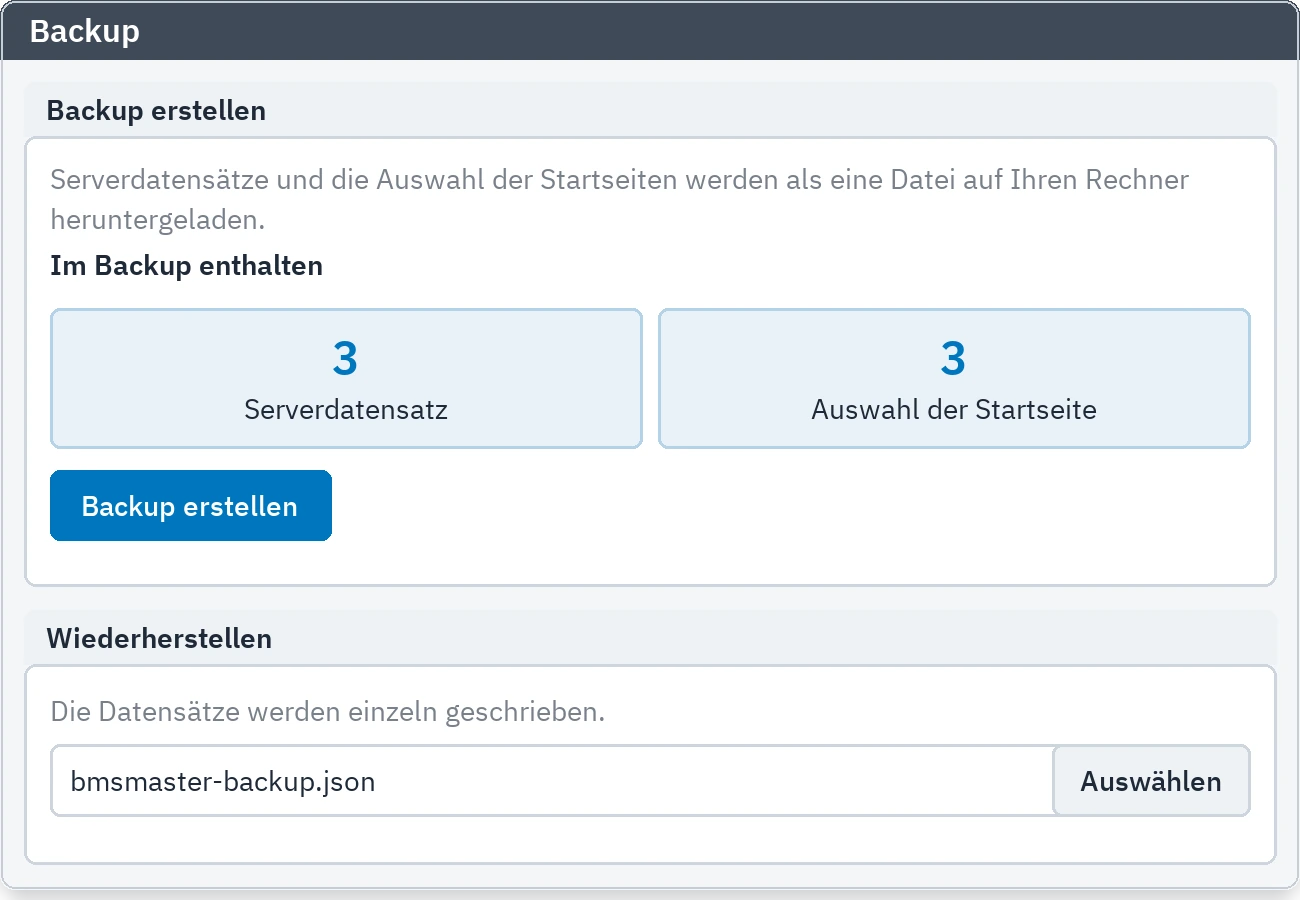

Die Anlage auf dem Hauptserver wird als eine einzige Datei heruntergeladen; die Datei enthält Name, Adresse und Benutzernamen jedes Servers sowie die von Ihnen gewählte Startseite und Ihre Größeneinstellung. Beim Wiederherstellen werden die Einträge einzeln geschrieben, und Sie sehen den Fortschritt auf dem Bild. Die Komponenten, die Sie in Ihre Grafikseiten eingefügt haben, arbeiten nach einer Wiederherstellung weiter; Sie müssen sie nicht erneut einfügen. Zugangsdaten gehen nicht in das Backup ein; nach dem Wiederherstellen werden sie je Server einmal eingegeben.
Ein Browser wurde nie für einen Leitstand gebaut
Wer den Anlagenbildschirm im Browser öffnet, hat jeden Tag dieselben Handgriffe: Adressleiste, Tabs, Zertifikatswarnung, ein versehentlich geschlossenes Fenster. BMS Desktop nimmt diese Schicht weg. Die Anwendung startet, und der Anlagenbildschirm ist da. Keine Adressleiste, keine Tabs, kein Warnfenster. Jeder Start beginnt an derselben Stelle.
Sichere Verbindung im Gebäude ohne Internet
Die meisten Zweckbauten sind vom Internet getrennt. In einem solchen Netz kann der Browser das Zertifikat des Automationsservers nicht prüfen: Er warnt bei jedem Start, und der Bediener gewöhnt sich daran, die Warnung wegzuklicken. BMS Desktop und BMS Master erkennen das Zertifikat der jeweils anderen Seite. Die Verbindung wird verschlüsselt und geprüft aufgebaut, ohne je ins Internet zu gehen — und der Warnbildschirm verschwindet.
Die Verbindung wird einmal eingerichtet
Bei der Einrichtung geben Sie Adresse, Benutzernamen und Passwort des Automationsservers einmal ein. Die Anwendung prüft die Verbindung, erkennt die Identität des Servers und speichert sie. Danach geht sie direkt zum Anlagenbildschirm. Ist der Server nicht erreichbar, erscheint statt einer Browser-Fehlerseite ein bildschirmfüllender, verständlicher Hinweis. Kommt die Verbindung zurück, wechselt die Anwendung von selbst wieder zum Anlagenbildschirm.
Was der Hauptserver zeigt, das sehen Sie
BMS Desktop verbindet sich mit dem Hauptserver und zeigt dessen Anlagenbildschirm. Weil die Grafiken der entfernten Server eingebettet in diesem Bildschirm ankommen, erscheinen sie alle im selben Fenster. Die Anwendung ist kein reines Anzeigewerkzeug; der Bildschirm ist derselbe wie im Browser, und Sie bedienen darüber. Voraussetzung ist ein installierter und lizenzierter BMS Master auf dem Hauptserver.
Der Bedienrechner bleibt nicht offen stehen
Beim Schichtwechsel bleibt der Bildschirm an. Nach einer von Ihnen gesetzten Zeit wechselt BMS Desktop in den Bildschirmschoner und fragt beim Zurückkehren die PIN ab. Dieselbe PIN schützt die Einstellungen: ohne sie sind Serveradresse und Passwort weder einsehbar noch änderbar. Der Bediener kann die Sitzung auch selbst beenden.
So arbeiten BMS Master und BMS Slave: Einführung
Automationsserver in verschiedenen Gebäuden auf ein Bild bringen, das Grafikbild eines entfernten Gebäudes in den Hauptserver einbetten und die Alarme an einer Stelle sammeln.
Häufige Fragen
Werden die beiden Anwendungen getrennt installiert?
Ja. BMS Slave kommt auf jeden entfernten Server und BMS Master nur auf den Hauptserver. Beide werden aus dem Store des Automationsservers installiert und arbeiten zusammen.
Brauchen die Server in den entfernten Gebäuden auch eine Lizenz?
BMS Slave ist kostenlos und braucht keine Lizenz, um auf einem entfernten Server installiert zu werden. Die übrigen Anwendungen auf diesem Server benötigen weiterhin ihre eigenen Lizenzstufen; Alert Plus, das die Alarmweiterleitung voraussetzt, ist eine Anwendung der BMS-Stufe. Für ein Gebäude, dessen Bild Sie in die Zentrale holen wollen, wird also keine Lizenz gebraucht; jedes Gebäude, dessen Alarme Sie zusätzlich holen wollen, braucht seine eigene BMS-Lizenz.
Was ist nötig, um die Alarme an einer Stelle zu sammeln?
Zweierlei: die gesetzte Weiterleitungsoption auf dem Slave-Server und ein dort installiertes Alert Plus. Ist Alert Plus nicht installiert, arbeitet BMS Slave weiter; nur die Alarmweiterleitung lässt sich nicht einschalten.
Muss sich der Betreiber beim Wechsel des Gebäudes erneut anmelden?
Nein. Master stellt die Verbindung selbst her; für den Betreiber ist jedes Gebäude eine Seite, die sich im Hauptbild öffnet. Auch der Wechsel zwischen den Seiten eines Gebäudes lädt das Bild nicht neu.
Sind alle Seiten des entfernten Gebäudes sichtbar?
Eine Seite wird gewählt, um in den Hauptserver eingebettet zu werden, und diese Seite ist der Einstieg. Zu den übrigen Seiten gelangt der Betreiber über das eigene Menü des entfernten Servers, innerhalb desselben Bilds.
Was ist, wenn die Seiten des Slave-Servers für eine andere Auflösung gestaltet wurden?
Breite und Höhe des eingebetteten Bereichs werden in den Einstellungen geändert; die Seiten des Slave-Servers bleiben, wie sie sind.
Gehen die Daten in die Cloud?
Nein. Die Verbindung zwischen Master und Slave läuft auf Ihren eigenen Servern vor Ort.
Lässt sich die Anlage auf einen anderen Hauptserver umziehen?
Ja. Ihre Servereinträge, die gewählten Startseiten und Ihre Größeneinstellung liegen in einer Datei und werden daraus wiederhergestellt. Weil Zugangsdaten nicht in das Backup eingehen, werden sie nach dem Wiederherstellen je Server einmal eingegeben.
Müssen die Server in den entfernten Gebäuden ebenfalls von Sona sein?
Ja. Die Verbindung entsteht über die Anwendungen auf beiden Seiten; BMS Slave läuft auf dem entfernten Server, BMS Master auf dem Hauptserver. Hauptserver und die Server in den entfernten Gebäuden sind also dieselbe Plattform.
Über welches Netz läuft die Verbindung?
Master verbindet sich über die Netzwerkadresse des entfernten Servers, und die Verbindung entsteht innerhalb Ihres eigenen Netzes; sie geht nicht in die Cloud. Wie das Netz zwischen den Gebäuden aufgebaut ist, ist eine Frage der Infrastruktur der Liegenschaft.
Kann man den Anlagenbildschirm ohne BMS Desktop nicht sehen?
Doch, der Bildschirm lässt sich auch im Browser öffnen. BMS Desktop widmet den Bedienrechner einer einzigen Aufgabe: bei jedem Start derselbe Bildschirm, ohne Adressleiste, Tabs und Zertifikatswarnung.
Kann ich mich direkt mit einem einzelnen entfernten Server verbinden?
Nein. BMS Desktop verbindet sich nur mit dem Hauptserver, auf dem BMS Master installiert und lizenziert ist. Die Grafiken der entfernten Server kommen über den Bildschirm des Hauptservers.
Wovor schützt die PIN?
Vor jedem, der sich unbefugt an den Rechner setzt. Die PIN wird beim Start, beim Öffnen der Einstellungen und beim Verlassen des Bildschirmschoners abgefragt. Ohne sie lassen sich Serveradresse und Passwort nicht ändern.
Wird eine Internetverbindung benötigt?
Nur während der Installation, solange die Anwendung aus dem Microsoft Store geladen wird. Danach spricht sie ausschließlich mit Ihrem eigenen Server im lokalen Netz.
BMS Slave ist kostenlos und wird auf jedem entfernten Server installiert. BMS Master ist in der BMS-Lizenz enthalten und wird nur auf dem Hauptserver installiert. Beide werden aus dem Store im Sona Application Center installiert. BMS Desktop ist kostenlos und wird aus dem Microsoft Store installiert; es hat keine eigene Lizenz. Vorausgesetzt wird lediglich, dass BMS Master auf dem Hauptserver lizenziert ist.
Das Paar läuft auf Sona-BMS-Automationsservern; Hauptserver und die Server in den entfernten Gebäuden sind dieselbe Plattform.
