BMS Master y BMS Slave reúnen en una sola pantalla servidores de automatización situados en edificios distintos, abren la pantalla gráfica en vivo de cada edificio dentro de la misma ventana, sin volver a identificarse, y concentran las alarmas en un solo sitio, y son tres aplicaciones que trabajan juntas en instalaciones con varios servidores.
Cuando la instalación crece, un servidor deja de bastar
En una instalación que crece, la automatización no suele caber en un solo servidor: edificios distintos, bloques distintos, cada uno con su propio servidor de automatización. Un campus, una fábrica, un complejo de varios bloques, un hospital o una organización con varias sedes se parecen en esto. El operador, en cambio, es una sola persona. Abrir una pantalla para cada servidor, identificarse cada vez y seguir las alarmas una a una vuelve penosa la explotación de una instalación grande. El problema no es el número de servidores: es que entre ellos no hay ningún centro.
Slave abre, Master reúne

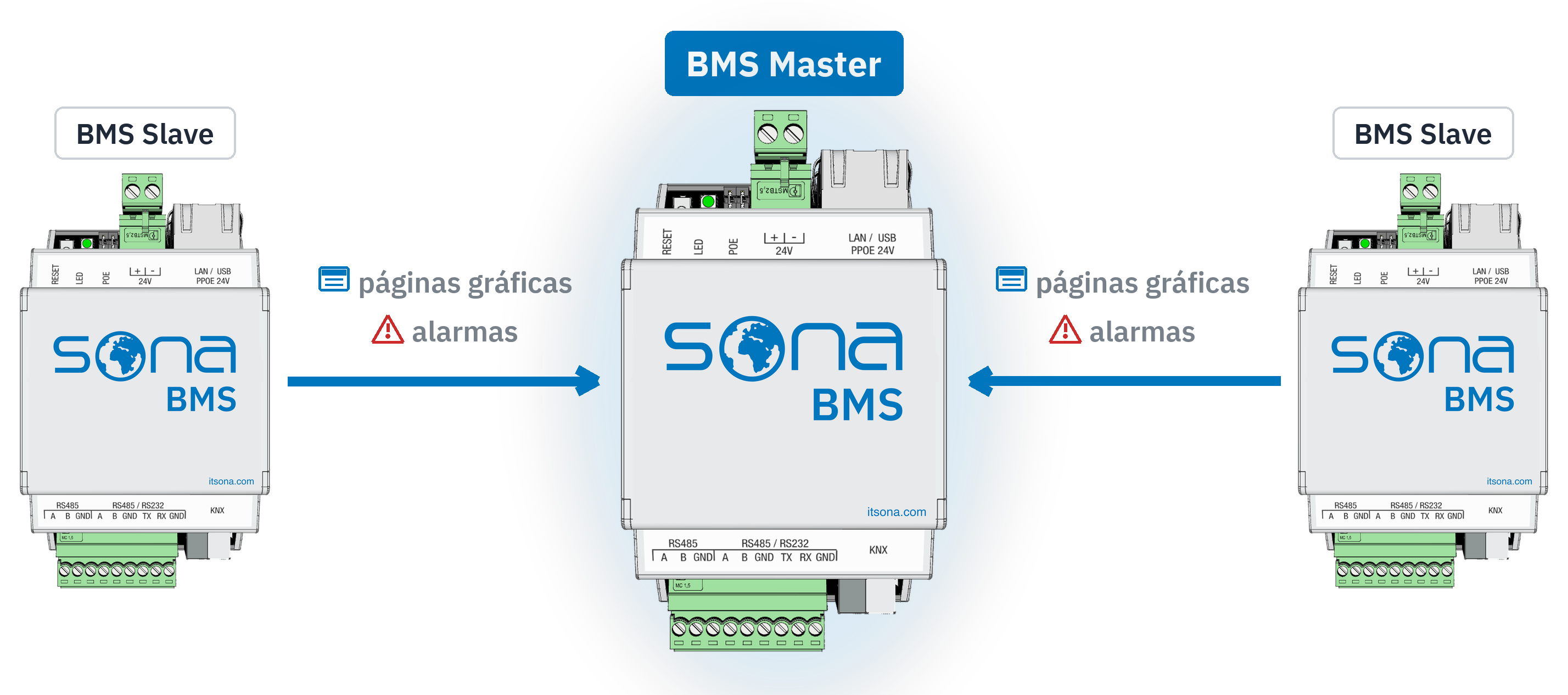

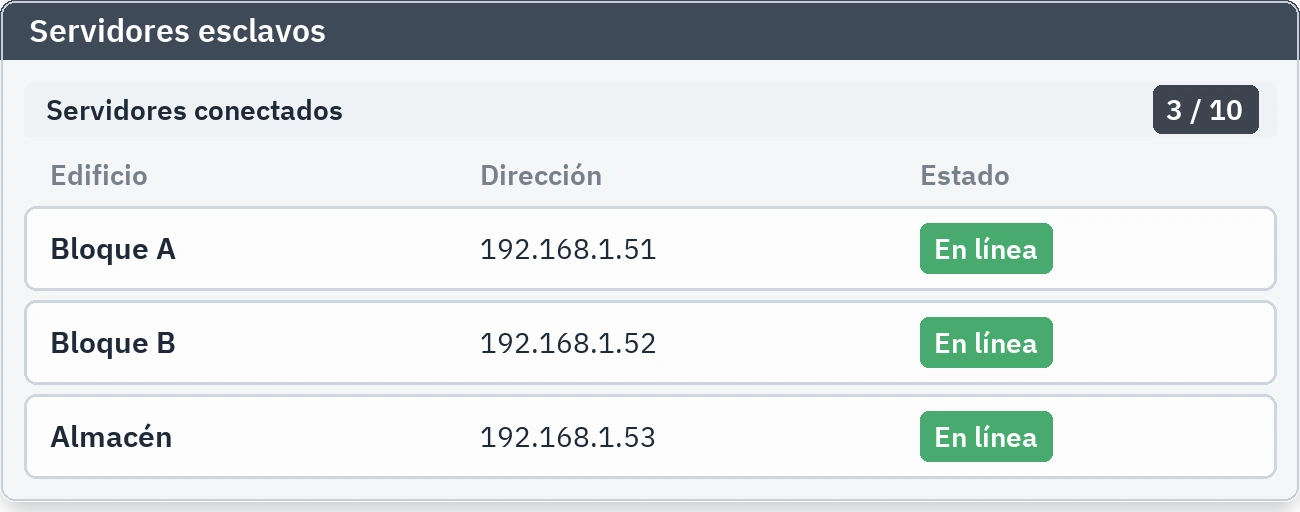

BMS Slave publica las páginas gráficas SCADA del servidor en el que se ejecuta. BMS Master trae esas páginas a su propia pantalla gráfica. Por eso la instalación se hace en dos pasos: BMS Slave en cada servidor remoto y BMS Master solo en el servidor principal. La lista del servidor principal muestra todos los servidores de la instalación en un solo sitio; a un Master se le añaden como máximo diez servidores Slave, y la aplicación muestra ella misma ese límite encima de la lista.
Una pantalla, una sesión

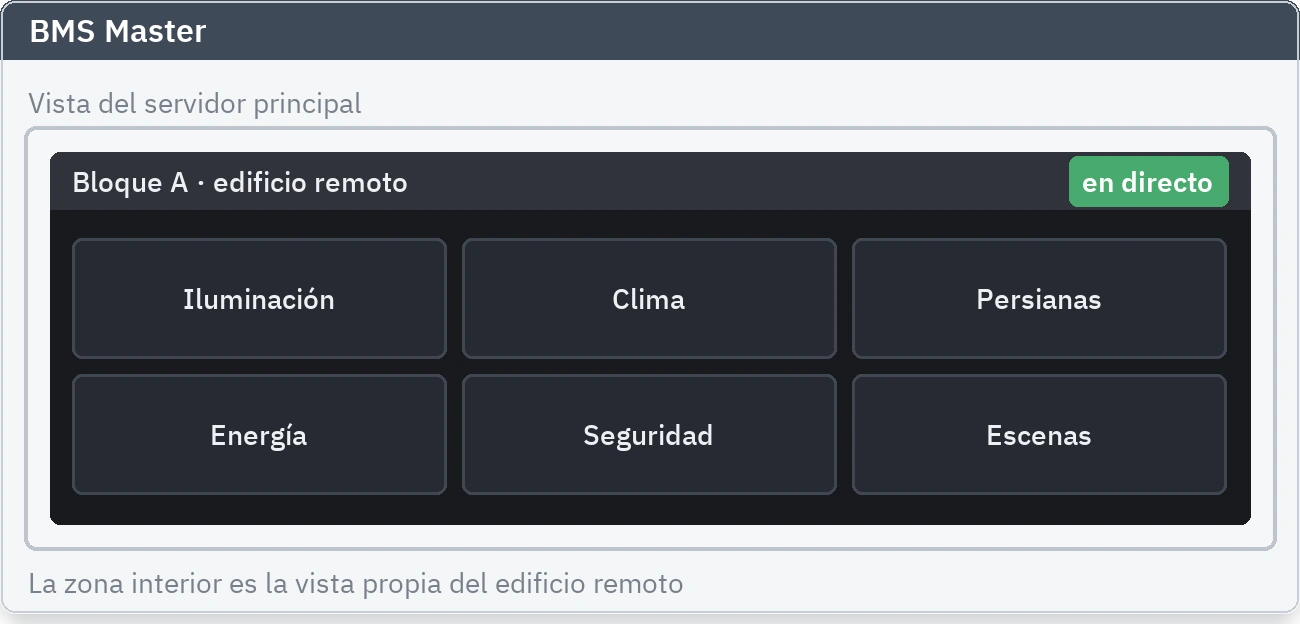

El operador se sienta ahora delante de una sola pantalla. Pasar de un edificio a otro no significa ni una ventana nueva ni volver a identificarse; la pantalla SCADA en vivo de cada servidor se abre dentro de la pantalla principal. Al moverse entre las páginas de un edificio, la pantalla no se recarga, así que no hay espera ni interrupción. La instalación se comporta como si desde el principio hubiera sido un solo sistema.

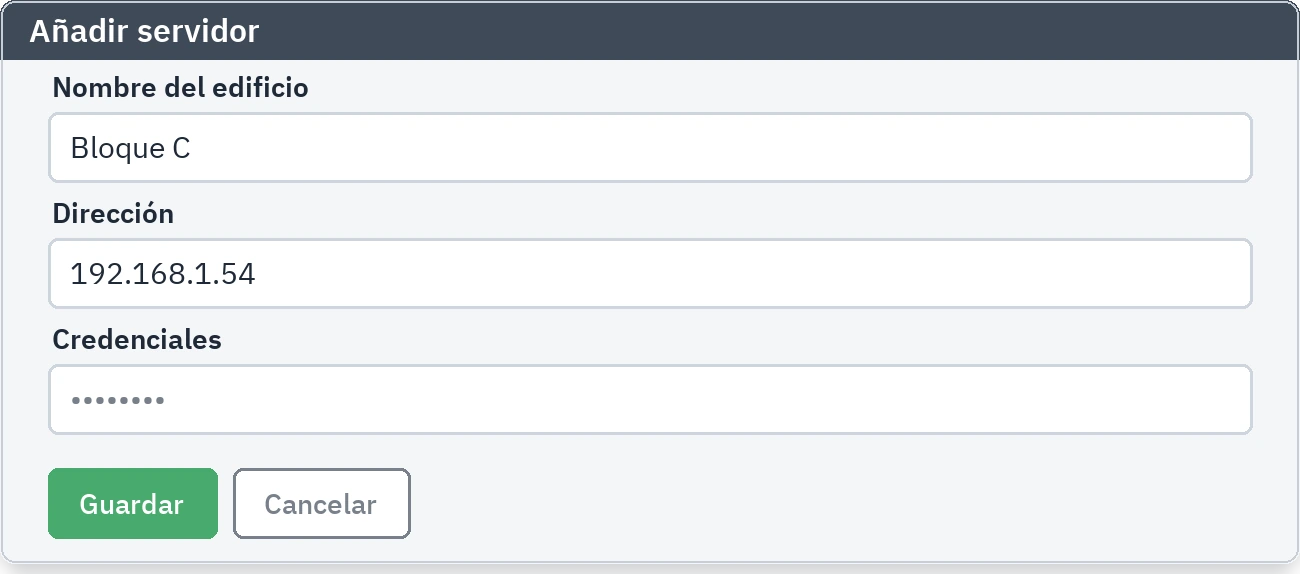

Un edificio nuevo entra en unos minutos

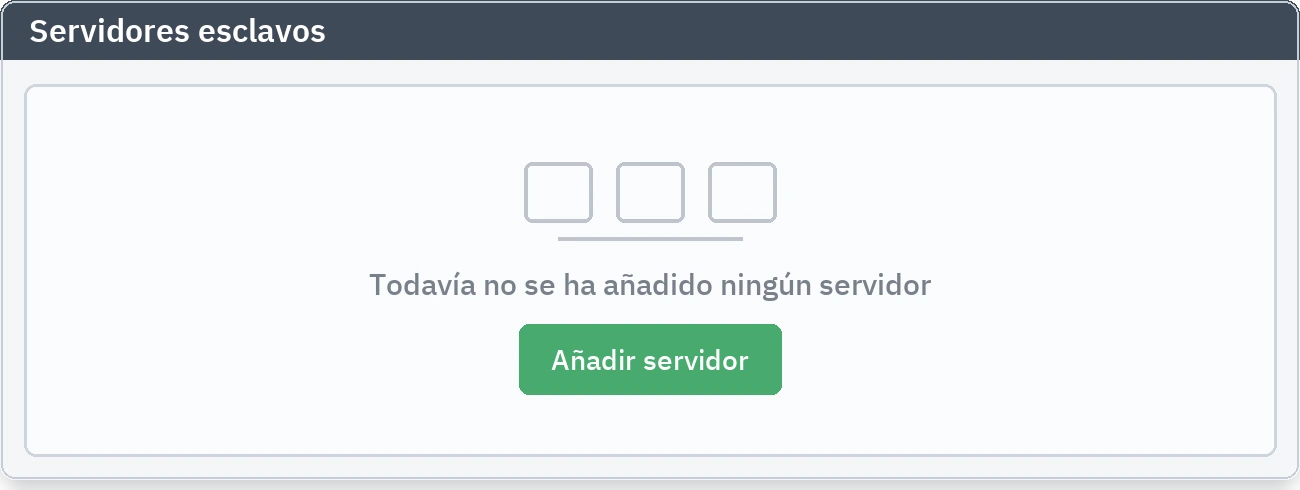

Para traer un edificio al sistema se introducen el nombre con el que aparecerá el servidor, su dirección y sus credenciales. La aplicación establece ella sola la conexión; entre medias no hay ningún servidor intermediario. En cuanto el registro está en la lista, se enumeran las páginas de ese servidor. Desde el mismo formulario se edita un registro existente o se saca de la lista.
Qué página hace de puerta lo decide usted

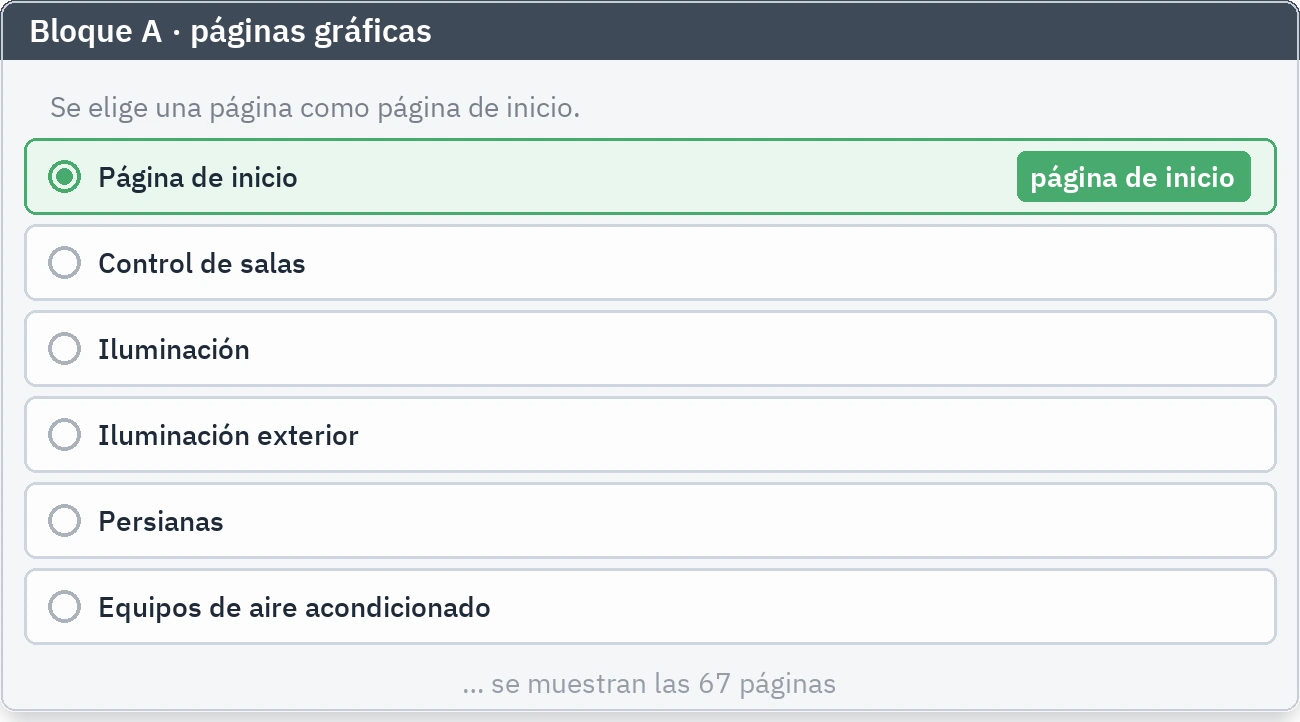

Master se conecta al servidor añadido y enumera todas sus páginas gráficas. De esa lista se marca exactamente una como página de inicio, porque la página incrustada no es otra cosa que la entrada. A las demás páginas de ese edificio el operador se mueve por el menú del servidor Slave, y además sin que la pantalla se recargue. Su elección se guarda y entra también en su copia de seguridad.
Incrustar es un solo pegado

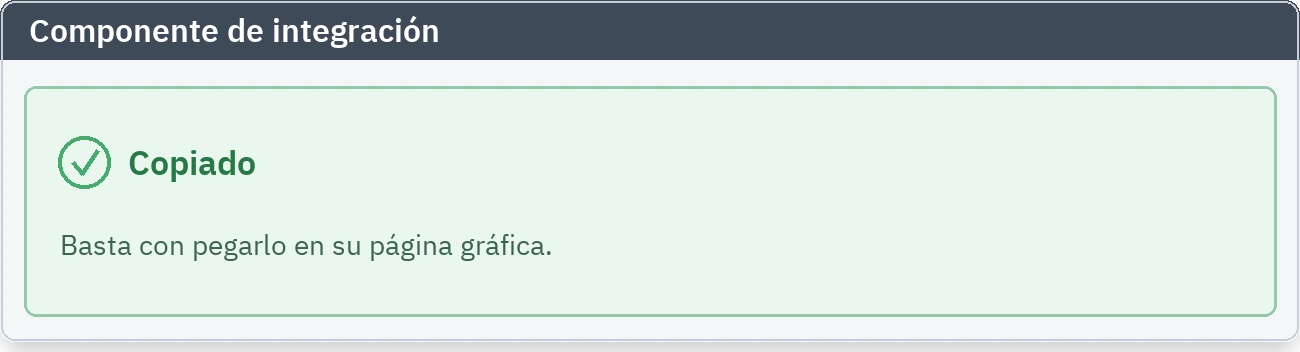

En cuanto elige la página, Master copia por usted el componente de incrustación. En la gestión de las pantallas gráficas de su servidor principal, añada un componente en la página que quiera y pegue lo copiado. No hace falta ningún ajuste más; al guardar, la pantalla del edificio remoto se abre dentro de su servidor principal.
Las alarmas también se concentran en un solo sitio

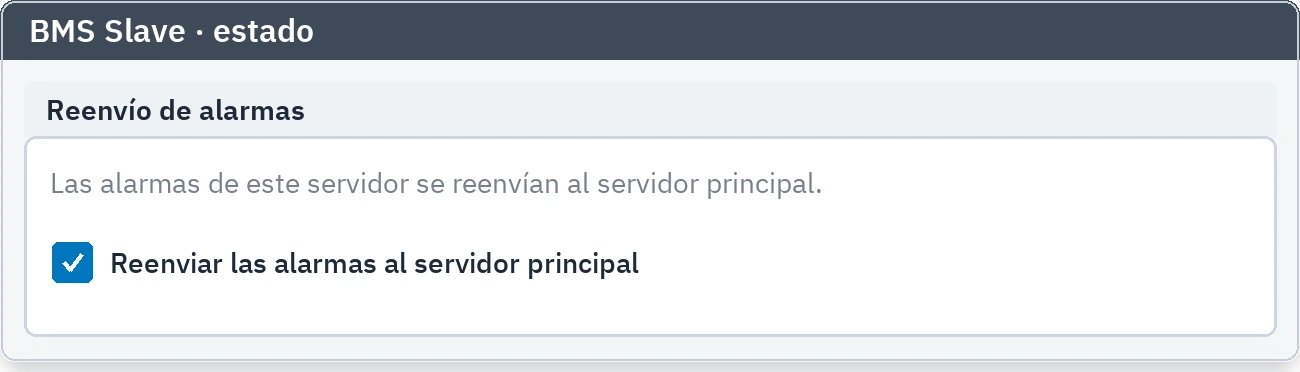

Si las pantallas están conectadas, las alarmas también tienen que reunirse. En cada servidor Slave hay una opción que reenvía las alarmas al servidor principal; si se marca, las alarmas de ese servidor se envían a Master a intervalos regulares. La opción viene desactivada de fábrica, así que el reenvío lo activa usted. El reenvío se apoya en Alert Plus, el gestor central de alarmas de ese servidor; si Alert Plus no está instalado, la aplicación muestra un aviso en lugar de la opción.
La conexión vive en sus propios servidores

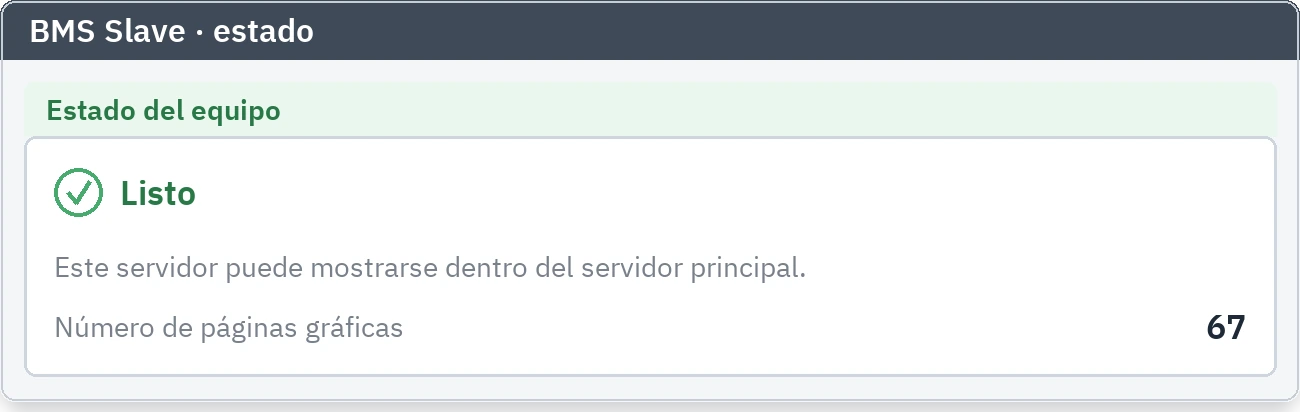

Todo el trabajo de conexión se ejecuta en sus propios servidores, en la obra, y los datos no salen a la nube. Slave prepara sus páginas en su propio servidor y abre él mismo los ajustes que hacen falta para incrustarlas; la pestaña de estado muestra que el equipo está listo y cuántas páginas gráficas tiene. Esa cifra es el número de páginas que se enumeran en el lado Master.

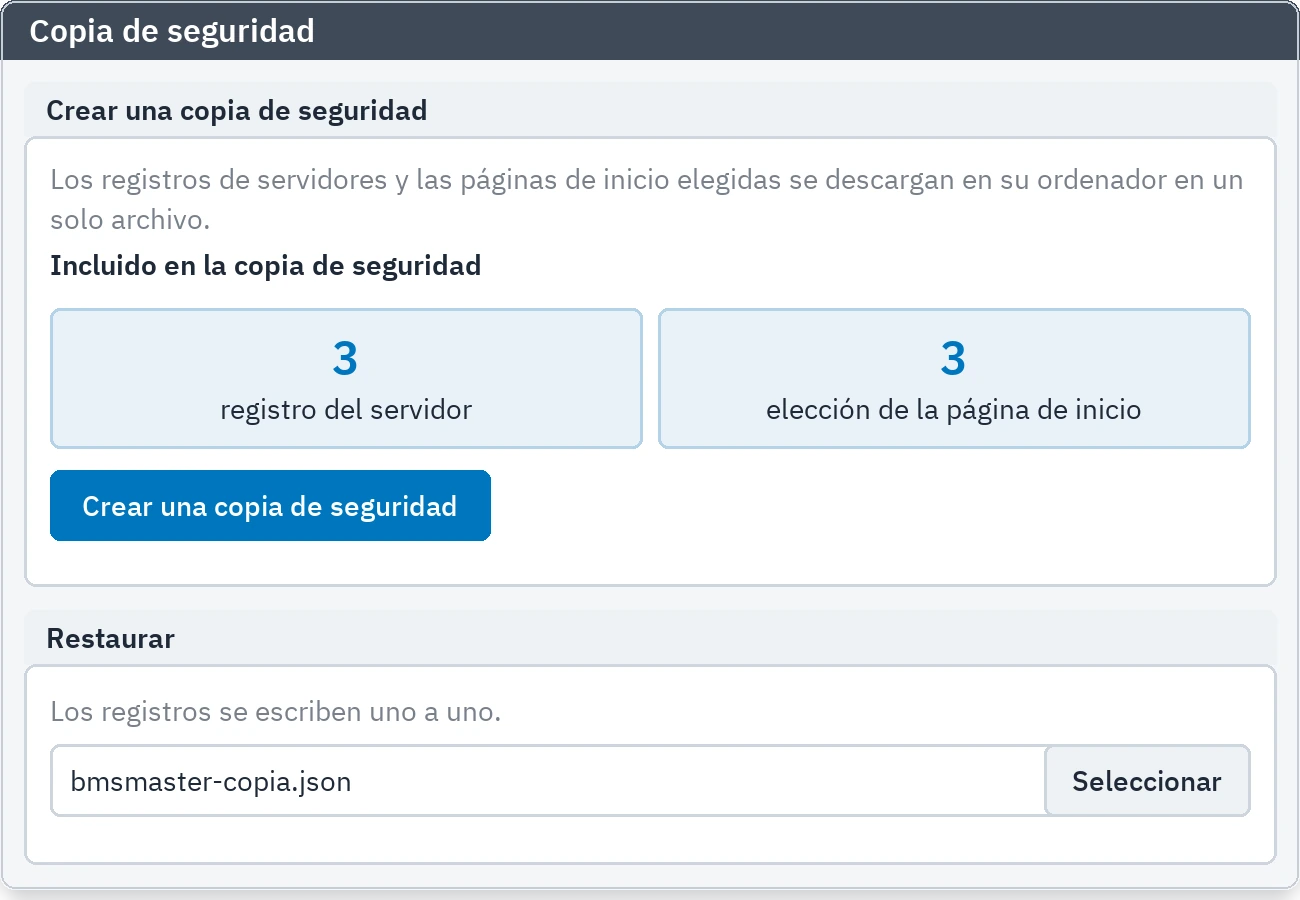

Su instalación vive en un archivo
La instalación del servidor principal se descarga como un único archivo; el archivo contiene el nombre, la dirección y el usuario de cada servidor, además de la página de inicio que usted eligió y su ajuste de tamaño. Al restaurar, los registros se escriben uno a uno y usted ve el avance en pantalla. Los componentes que pegó en sus páginas gráficas siguen funcionando después de una restauración; no hay que volver a pegarlos. Las credenciales no entran en la copia de seguridad; tras restaurar se introducen una vez por servidor.
Un navegador nunca se hizo para una pantalla de control
Abrir la pantalla de la instalación en un navegador impone cada día las mismas tareas: barra de direcciones, pestañas, aviso de certificado, una ventana cerrada por descuido. BMS Desktop elimina esa capa. La aplicación se abre y la pantalla de la instalación ya está ahí. Sin barra de direcciones, sin pestañas, sin ventana de aviso. Cada arranque empieza en el mismo sitio.
Conexión segura en un edificio sin internet
La mayoría de los edificios terciarios están aislados de internet. En una red así el navegador no puede verificar el certificado del servidor de automatización: avisa en cada arranque y el operador se acostumbra a saltarse el aviso. BMS Desktop y BMS Master reconocen el certificado del otro. La conexión se establece cifrada y verificada sin salir nunca a internet, y la pantalla de aviso desaparece.
La conexión se configura una vez
En la instalación se introducen una sola vez la dirección del servidor de automatización, el usuario y la contraseña. La aplicación prueba la conexión, reconoce la identidad del servidor y la guarda. A partir de ahí va directa a la pantalla de la instalación. Si el servidor no responde, aparece un aviso claro a pantalla completa en lugar de la página de error del navegador. Cuando la conexión vuelve, la aplicación regresa sola a la pantalla de la instalación.
Lo que muestra el servidor principal es lo que usted ve
BMS Desktop se conecta al servidor principal y muestra su pantalla de instalación. Como los gráficos de los servidores remotos llegan integrados en esa pantalla, todos aparecen en la misma ventana. La aplicación no es solo un visor: la pantalla es idéntica a la del navegador y desde ahí se opera. Requiere que BMS Master esté instalado y con licencia en el servidor principal.
El puesto del operador no queda abierto
En el cambio de turno la pantalla queda encendida. Pasado el tiempo que usted fije, BMS Desktop entra en el salvapantallas y pide el PIN al volver. El mismo PIN protege los ajustes: sin él, la dirección del servidor y la contraseña no se ven ni se cambian. El operador también puede cerrar la sesión por su cuenta.
Cómo trabajan BMS Master y BMS Slave: introducción
Reunir en una sola pantalla servidores de automatización de edificios distintos, incrustar la pantalla gráfica de un edificio remoto en el servidor principal y concentrar las alarmas en un solo sitio.
Preguntas frecuentes
¿Las dos aplicaciones se instalan por separado?
Sí. BMS Slave va en cada servidor remoto y BMS Master solo en el servidor principal. Las dos se instalan desde la tienda del servidor de automatización y trabajan juntas.
¿Los servidores de los edificios remotos necesitan licencia?
BMS Slave es gratuita y no necesita licencia para instalarse en un servidor remoto. Las demás aplicaciones de ese servidor siguen necesitando su propio nivel de licencia; Alert Plus, que es condición para el reenvío de alarmas, es una aplicación de nivel BMS. Es decir: para un edificio del que solo quiere traer la pantalla al centro no hace falta ninguna licencia; cada edificio del que además quiera traer las alarmas necesita su propia licencia BMS.
¿Qué hace falta para concentrar las alarmas en un solo sitio?
Dos cosas: la opción de reenvío marcada en el servidor Slave y Alert Plus instalada allí. Si Alert Plus no está instalada, BMS Slave sigue funcionando; lo único que no puede activarse es el reenvío de alarmas.
¿El operador tiene que identificarse otra vez al cambiar de edificio?
No. Master establece él mismo la conexión; para el operador, cada edificio es una página que se abre dentro de la pantalla principal. Moverse entre las páginas de un edificio tampoco recarga la pantalla.
¿Se ven todas las páginas del edificio remoto?
Se elige una página para incrustarla en el servidor principal, y esa página es la entrada. A las demás el operador llega por el propio menú del servidor remoto, dentro de la misma pantalla.
¿Y si las páginas del servidor Slave están diseñadas para otra resolución?
El ancho y el alto de la zona incrustada se cambian en la configuración; las páginas del servidor Slave se quedan como están.
¿Los datos salen a la nube?
No. La conexión entre Master y Slave se ejecuta en sus propios servidores, en la obra.
¿Puede trasladarse la instalación a otro servidor principal?
Sí. Sus registros de servidor, las páginas de inicio elegidas y su ajuste de tamaño viven en un archivo y se restauran desde ahí. Como las credenciales no entran en la copia de seguridad, tras restaurar se introducen una vez por servidor.
¿Los servidores de los edificios remotos también tienen que ser Sona?
Sí. La conexión nace de las aplicaciones de los dos lados: BMS Slave se ejecuta en el servidor remoto y BMS Master en el principal. El servidor principal y los de los edificios remotos son, por tanto, la misma plataforma.
¿Por qué red va la conexión?
Master se conecta por la dirección de red del servidor remoto, y la conexión nace dentro de su propia red; no sale a la nube. Cómo esté montada la red entre los edificios es una cuestión de la infraestructura de la instalación.
¿No se puede ver la pantalla de la instalación sin BMS Desktop?
Sí se puede; la pantalla también se abre en un navegador. BMS Desktop dedica el puesto del operador a una sola tarea: la misma pantalla en cada arranque, sin barra de direcciones, pestañas ni aviso de certificado.
¿Puedo conectarme directamente a un único servidor remoto?
No. BMS Desktop se conecta solo al servidor principal donde BMS Master está instalado y con licencia. Los gráficos de los servidores remotos llegan a través de la pantalla del servidor principal.
¿De qué protege el PIN?
De quien se siente al ordenador sin autorización. El PIN se pide al arrancar, al entrar en los ajustes y al salir del salvapantallas. Sin él no se pueden cambiar la dirección del servidor ni la contraseña.
¿Hace falta conexión a internet?
Solo durante la instalación, mientras se descarga la aplicación desde Microsoft Store. Después habla únicamente con su propio servidor en la red local.
BMS Slave es gratuito y se instala en cada servidor remoto. BMS Master está incluido en la licencia BMS y se instala solo en el servidor principal. Ambos se instalan desde la tienda de Sona Application Center. BMS Desktop es gratuito y se instala desde Microsoft Store; no tiene licencia propia. Basta con que BMS Master tenga licencia en el servidor principal.
La pareja se ejecuta en servidores de automatización Sona BMS; el servidor principal y los de los edificios remotos son la misma plataforma.
