BMS Master, BMS Slave ve BMS Desktop, farklı binalardaki otomasyon sunucularını tek ekranda toplayan, her binanın canlı grafik ekranını yeniden giriş yapmadan aynı pencerede açan, alarmları tek merkezde biriktiren, çok sunuculu tesisler için birlikte çalışan üç uygulamadır.
Tesis büyüdükçe sunucu tek kalmaz
Büyüyen bir tesiste otomasyon çoğu zaman tek sunucuya sığmaz: farklı binalar, farklı bloklar, her birinde ayrı bir otomasyon sunucusu. Kampüs, üretim tesisi, çok bloklu site, hastane ya da birden çok şubesi olan bir kurumda tablo aynıdır. Operatör ise tektir. Her sunucu için ayrı ekran açmak, her seferinde yeniden giriş yapmak ve alarmları ayrı ayrı kovalamak koca bir tesisi yönetmeyi yorucu hale getirir. Sorun sunucuların sayısı değil, aralarında bir merkezin olmamasıdır.
Slave açar, Master toplar

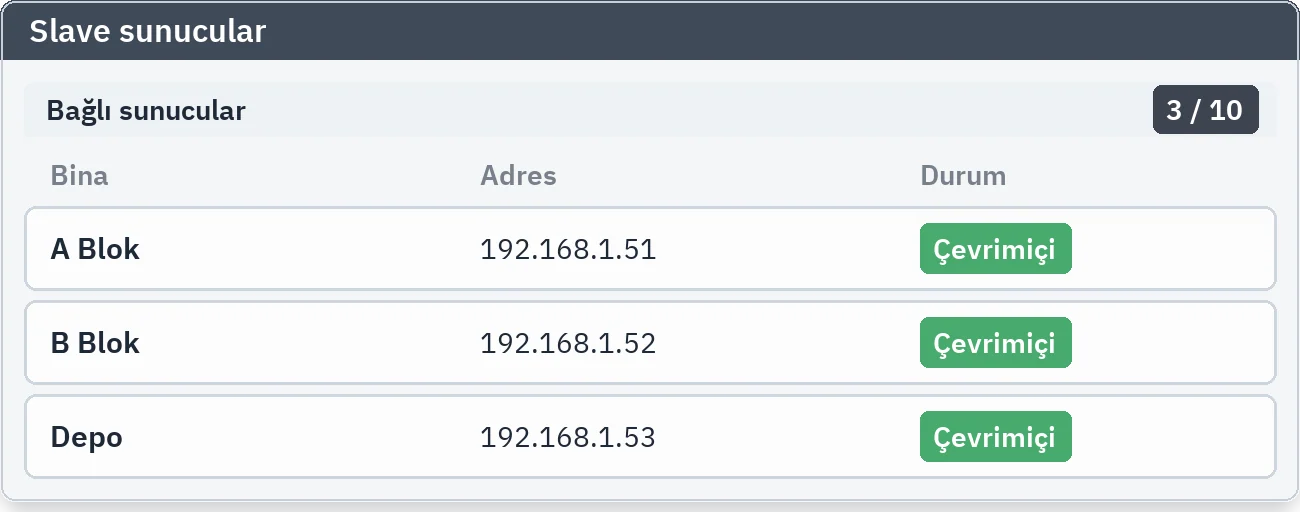

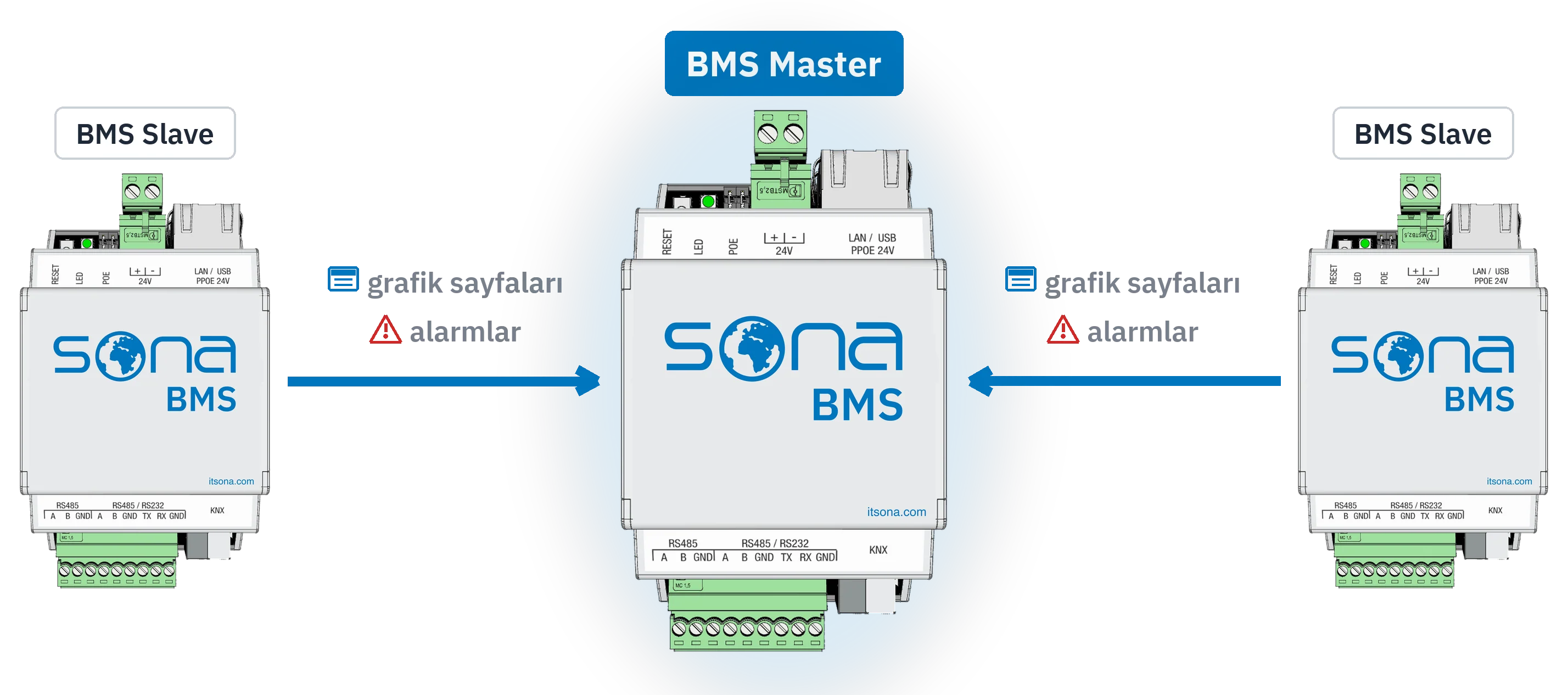

BMS Slave, üzerinde çalıştığı sunucunun SCADA grafik sayfalarını dışarı açar. BMS Master ise bu sayfaları kendi grafik ekranının içine alır. Kurulum bu yüzden iki adımdır: her uzak sunucuya BMS Slave, ana sunucuya BMS Master. Ana sunucudaki liste tesisin bütün sunucularını tek yerde gösterir; bir ana sunucuya en fazla on slave sunucu eklenir ve uygulama bu üst sınırı listenin üstünde kendisi gösterir.
Tek ekran, tek oturum

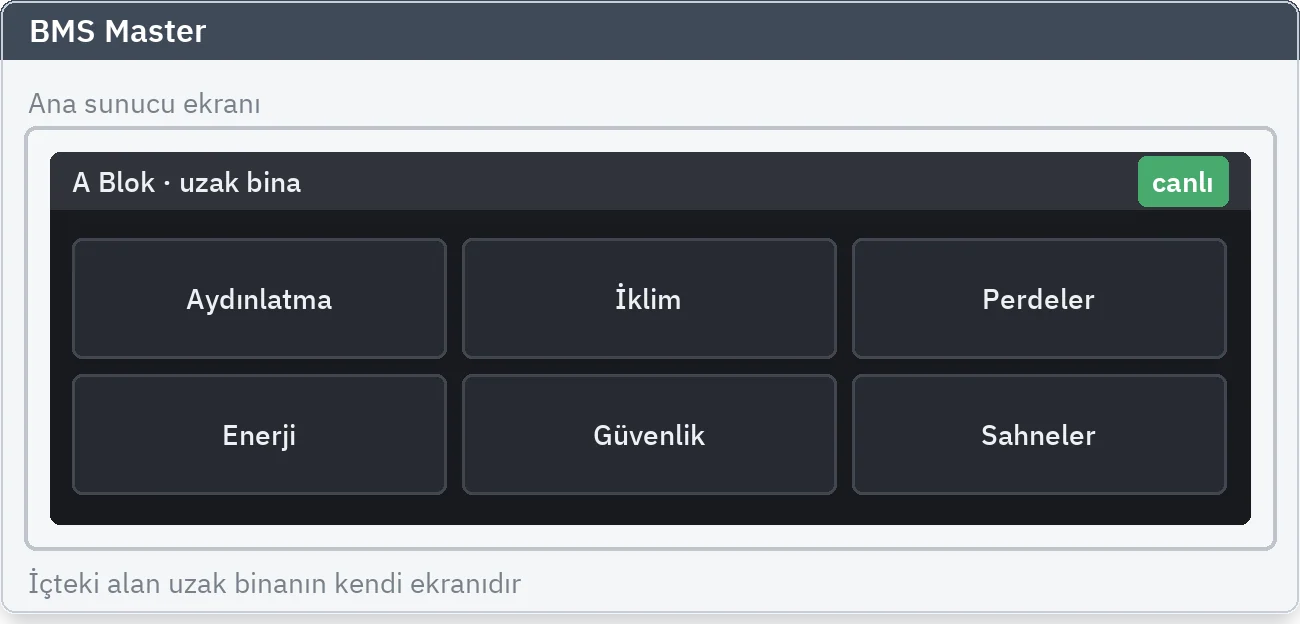

Operatör artık tek bir ekranın başında oturur. Bir binadan öbürüne geçmek yeni bir pencere açmayı ya da yeniden giriş yapmayı gerektirmez; her sunucunun canlı SCADA ekranı ana ekranın içinde açılır. Bir binanın kendi sayfaları arasında gezerken ekran yenilenmez, bekleme ve kesinti olmaz. Tesis, baştan tek sistem olarak kurulmuş gibi davranır.
Yeni bina eklemek birkaç dakika

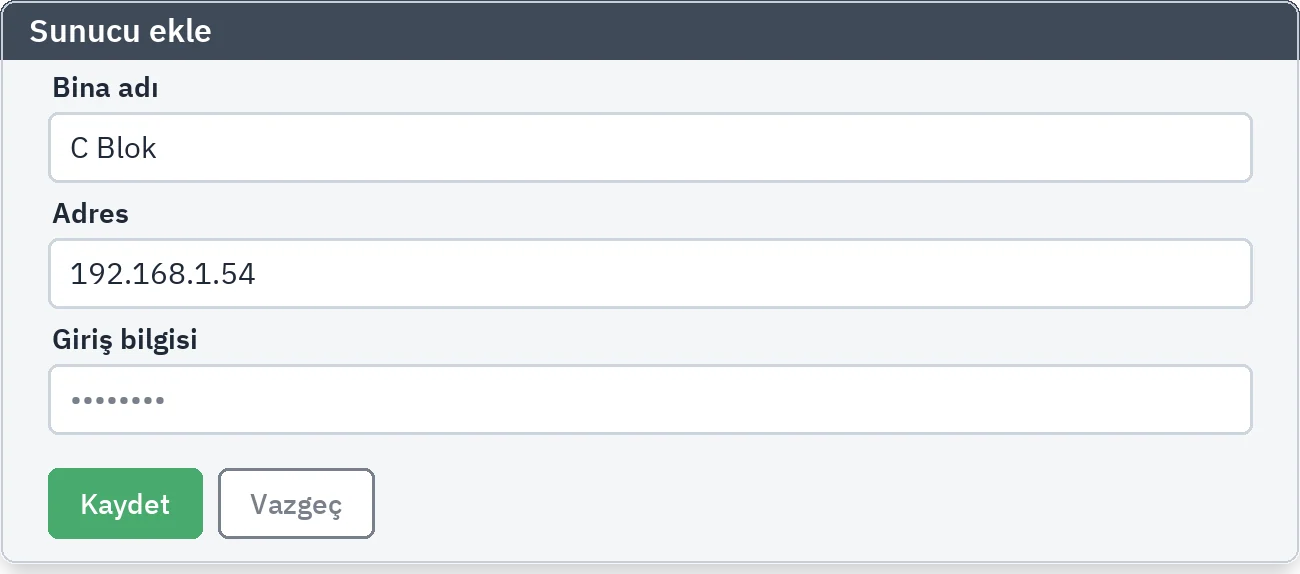

Bir binayı sisteme almak için sunucunun listede görünecek adını, adresini ve giriş bilgisini girersiniz. Bağlantıyı uygulama kendisi kurar; arada ayrı bir aktarım sunucusu yoktur. Kayıt listeye düştüğü anda o sunucunun sayfaları listelenir. Aynı formdan mevcut bir kaydı düzenler ya da listeden çıkarırsınız.
Kapı olacak sayfayı siz seçersiniz

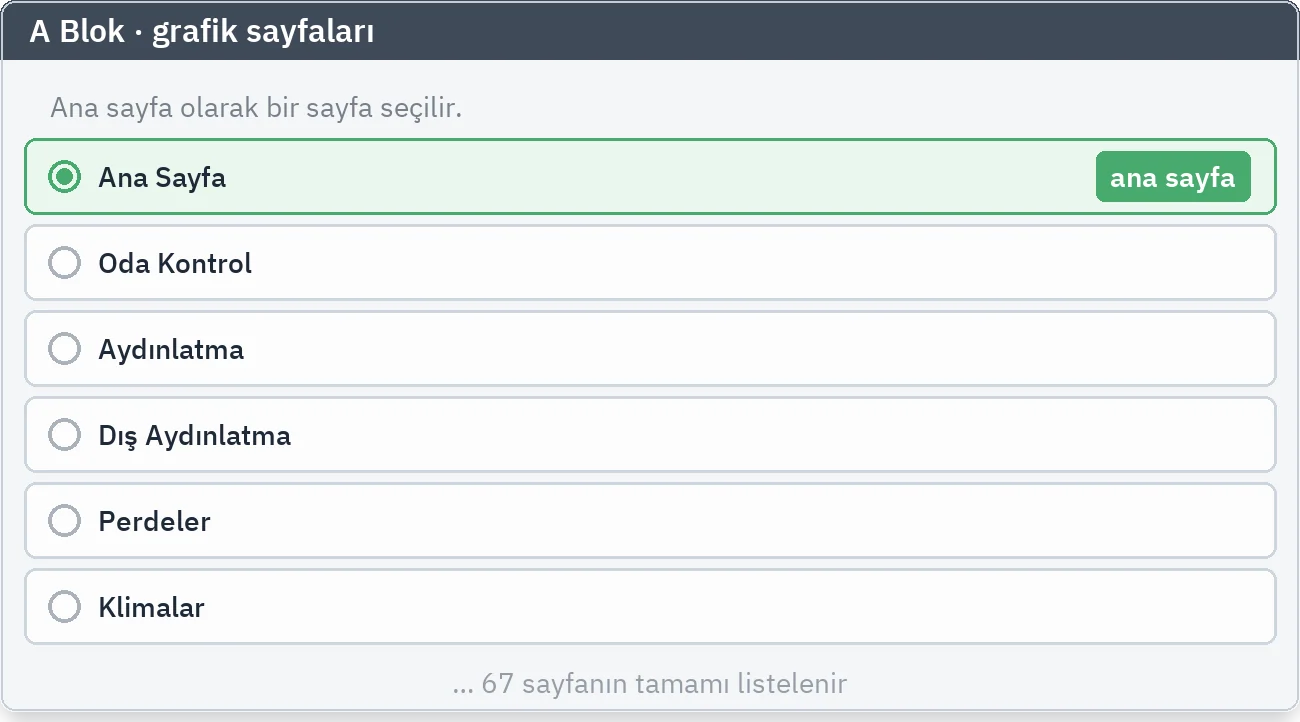

Master, eklediğiniz sunucuya bağlanır ve üzerindeki bütün grafik sayfalarını listeler. Bu listeden yalnız birini ana sayfa olarak işaretlersiniz, çünkü gömülen sayfa bir giriş noktasından ibarettir. Operatör o binanın diğer sayfaları arasında slave sunucunun kendi menüsüyle gezinir ve bunu sayfayı yeniden yüklemeden yapar. Seçiminiz kaydedilir ve yedeğinize de girer.
Gömme işi tek yapıştırma
Sayfayı seçtikten sonra Master, gömme bileşenini sizin için kopyalar. Ana sunucunuzun grafik ekran yönetiminde istediğiniz sayfaya bir bileşen ekler ve kopyaladığınızı yapıştırırsınız. Yapılacak başka bir ayar yoktur; kaydettiğiniz anda uzak binanın ekranı ana sunucunuzun içinde açılır.
Alarmlar da tek merkezde toplanır

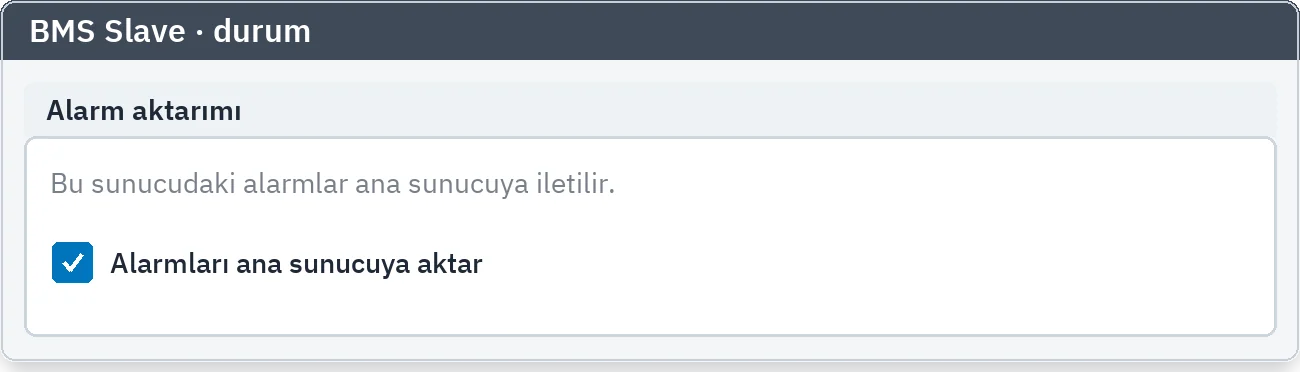

Ekranlar birleşince alarmların da birleşmesi gerekir. Her slave sunucuda, alarmları ana sunucuya aktaran bir seçenek bulunur; işaretlendiğinde o sunucunun alarmları belirli aralıklarla Master'a gönderilir. Seçenek varsayılan olarak kapalıdır, yani aktarımı açan sizsiniz. Aktarım, o sunucudaki merkezi alarm yöneticisi Alert Plus üzerinden çalışır; Alert Plus kurulu değilse uygulama seçenek yerine bir uyarı gösterir.
Bağlantı sizin sunucularınızın üzerinde

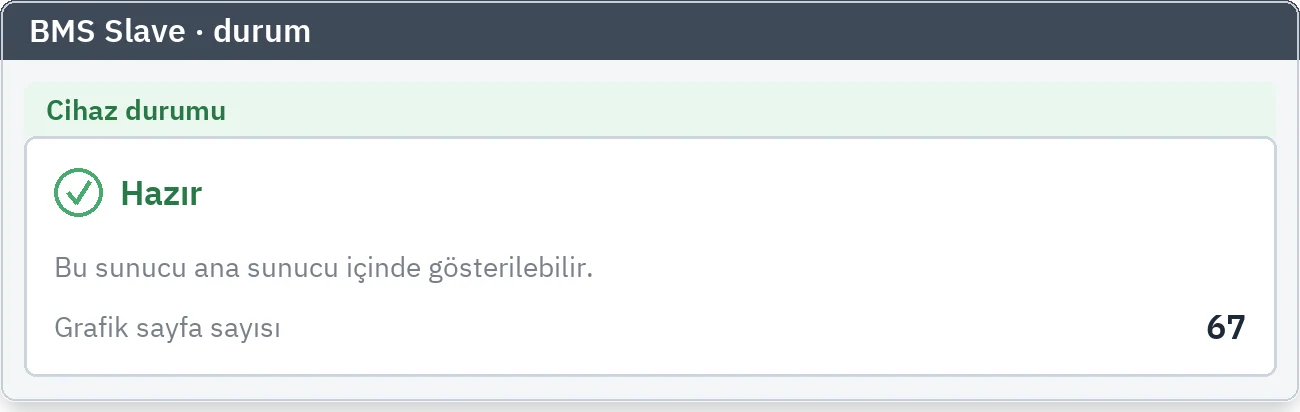

Bütün bağlantı işi sizin sunucularınızın üzerinde, yerinde yürür ve veri buluta çıkmaz. Slave, sayfalarını kendi sunucusunda hazırlar ve gömme için gereken ayarları kendisi açar; durum sekmesi cihazın hazır olduğunu ve kaç grafik sayfa barındırdığını gösterir. Bu sayı, Master tarafında listelenecek sayfa sayısıdır.
Kurulumunuz tek dosyada durur

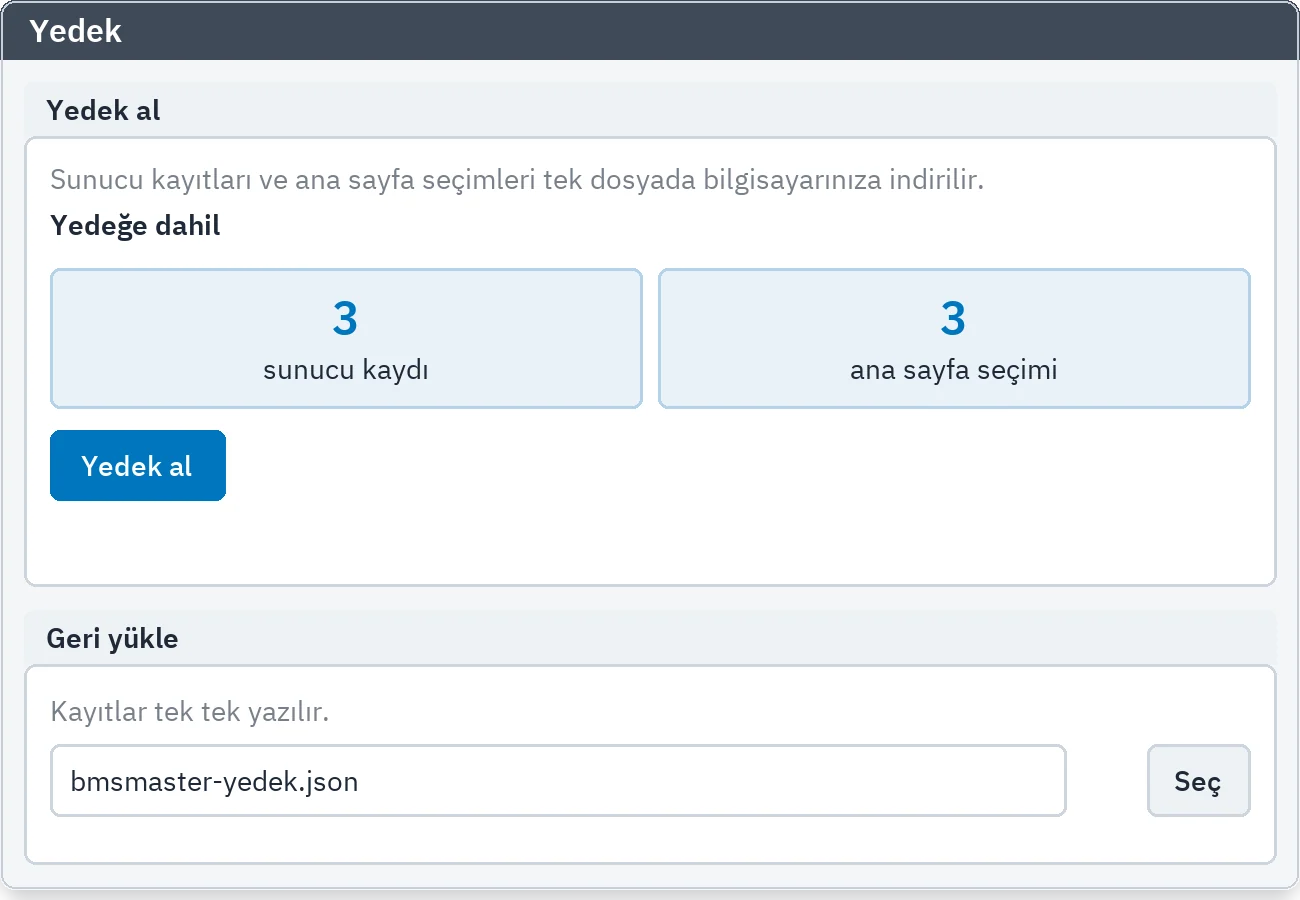

Ana sunucudaki kurulum tek dosya olarak indirilir; dosyada her sunucunun adı, adresi ve kullanıcı adı ile seçtiğiniz ana sayfa ve ölçü ayarı bulunur. Geri yüklemede kayıtlar tek tek yazılır ve ilerlemeyi ekranda izlersiniz. Grafik sayfalarınıza yapıştırdığınız bileşenler geri yüklemeden sonra da çalışır, onları yeniden yapıştırmanız gerekmez. Giriş bilgileri yedeğe girmez; geri yükledikten sonra her sunucu için bir kez girilir.
Tarayıcı kontrol ekranı için yapılmadı
Operatör bilgisayarında tesis ekranını tarayıcıdan açmak her gün aynı işi getirir. Adres çubuğu, sekmeler, sertifika uyarısı, yanlışlıkla kapatılan pencere. BMS Desktop bu katmanı kaldırır. Uygulama açılır, doğrudan tesis ekranı gelir. Adres çubuğu yok, sekme yok, uyarı penceresi yok. Ekran her açılışta aynı yerden başlar.
İnternetsiz binada güvenli bağlantı
Ticari binaların çoğu internete kapalıdır. Böyle bir ağda tarayıcı, otomasyon sunucusunun sertifikasını doğrulayamaz: her açılışta güvenlik uyarısı verir, operatör de uyarıyı geçmeye alışır. BMS Desktop ile BMS Master birbirinin sertifikasını tanır. Bağlantı internete hiç çıkmadan şifreli ve doğrulanmış kurulur; uyarı ekranı da ortadan kalkar.
Bağlantı bir kez kurulur
Kurulumda otomasyon sunucusunun adresi, kullanıcı adı ve şifresi bir kez girilir. Uygulama bağlantıyı sınar, sunucunun kimliğini tanır ve saklar. Sonraki açılışlarda doğrudan tesis ekranına gider. Sunucuya ulaşılamazsa tarayıcı hata sayfası yerine tam ekran, anlaşılır bir uyarı çıkar. Bağlantı geri geldiğinde uygulama kendiliğinden tesis ekranına döner.
Ana sunucu neyi gösteriyorsa o gelir
BMS Desktop ana sunucuya bağlanır ve onun tesis ekranını gösterir. Uzak sunucuların grafikleri bu ekrana gömülü geldiği için hepsi aynı pencerede görünür. Uygulama yalnız izleme aracı değildir; ekran tarayıcıdakiyle aynıdır, kumanda da yapılır. Çalışması için ana sunucuda BMS Master'ın kurulu ve lisanslı olması gerekir.
Operatör bilgisayarı başıboş kalmaz
Vardiya değişiminde ekran açık kalır. BMS Desktop belirlediğiniz süre sonunda ekran koruyucuya geçer ve dönüşte PIN sorar. Aynı PIN ayarlara girişte de istenir; sunucu adresi ve şifre PIN bilinmeden görülemez, değiştirilemez. Operatör oturumu kendisi de kapatabilir.
BMS Master ve BMS Slave nasıl çalışır: tanıtım videosu
Farklı binalardaki otomasyon sunucularının tek ekranda toplanması, uzak binanın grafik ekranının ana sunucuya gömülmesi ve alarmların tek merkezde biriktirilmesi.
Sık sorulan sorular
İki uygulama ayrı ayrı mı kurulur?
Evet. BMS Slave her uzak sunucuya, BMS Master yalnız ana sunucuya kurulur. İkisi de otomasyon sunucusunun mağazasından kurulur ve birlikte çalışır.
Uzak binalardaki sunucular için de lisans gerekir mi?
BMS Slave ücretsizdir, uzak sunucuya kurulması için lisans istemez. O sunucuda çalışan diğer uygulamalar kendi lisans seviyelerini istemeye devam eder; alarm aktarımı için gereken Alert Plus da BMS seviyesindeki bir uygulamadır. Yani ekranını merkeze taşımak istediğiniz bina için lisans gerekmez; alarmlarını da taşımak istediğiniz her bina kendi BMS lisansını gerektirir.
Alarmların tek merkezde toplanması için ne gerekir?
İki şey: slave sunucudaki aktarım seçeneğinin işaretlenmesi ve o sunucuda Alert Plus uygulamasının kurulu olması. Alert Plus kurulu değilse BMS Slave çalışmaya devam eder, yalnız alarm aktarımı açılmaz.
Operatör bina değiştirirken yeniden giriş yapar mı?
Yapmaz. Bağlantıyı Master kendi kurar; operatör için her bina, ana ekranın içinde açılan bir sayfadır. Bir binanın sayfaları arasında gezinirken de ekran yeniden yüklenmez.
Uzak binanın bütün sayfaları görünür mü?
Ana sunucuya gömülen tek bir sayfa seçilir ve o sayfa giriş noktasıdır. Operatör diğer sayfalara, uzak sunucunun kendi menüsünden aynı ekranın içinde geçer.
Slave sunucunun sayfaları farklı çözünürlükte tasarlandıysa ne olur?
Gömülü alanın genişliği ve yüksekliği ayarlardan değiştirilir; slave sunucunun sayfaları olduğu gibi kalır.
Veriler buluta çıkar mı?
Çıkmaz. Master ile Slave arasındaki bağlantı sizin sunucularınızın üzerinde, yerinde çalışır.
Kurulum başka bir ana sunucuya taşınabilir mi?
Taşınabilir. Sunucu kayıtlarınız, seçtiğiniz ana sayfalar ve ölçü ayarınız tek dosyada durur ve geri yüklenir. Giriş bilgileri yedeğe girmediği için geri yükledikten sonra her sunucu için bir kez girilir.
Uzak binalardaki sunucular da Sona olmak zorunda mı?
Evet. Bağlantı, iki taraftaki uygulamalar üzerinden kurulur; uzak sunucuda BMS Slave, ana sunucuda BMS Master çalışır. Bu yüzden ana sunucu da uzak binalardaki sunucular da aynı platform olur.
Bağlantı hangi ağ üzerinden kurulur?
Master, uzak sunucuya kendi ağ adresi üzerinden bağlanır ve bağlantı sizin ağınızın içinde kurulur; buluta çıkmaz. Binalar arasındaki ağın nasıl kurulacağı tesisin kendi altyapı kararıdır.
BMS Desktop olmadan tesis ekranına bakılamaz mı?
Bakılır, ekran tarayıcıdan da açılır. BMS Desktop operatör bilgisayarını tek işe ayırır: adres çubuğu, sekme ve sertifika uyarısı olmadan, her açılışta aynı ekran.
Tek bir uzak sunucuya doğrudan bağlanabilir miyim?
Hayır. BMS Desktop yalnız BMS Master'ın kurulu ve lisanslı olduğu ana sunucuya bağlanır. Uzak sunucuların grafikleri ana sunucunun ekranı üzerinden gelir.
PIN neyi koruyor?
Bilgisayarın başına geçen yetkisiz kişiyi. PIN uygulama açılışında, ayarlara girişte ve ekran koruyucudan çıkışta sorulur. PIN'siz sunucu adresi ve şifre değiştirilemez.
İnternet bağlantısı gerekiyor mu?
Yalnız kurulum sırasında, uygulama Microsoft Store'dan indirilirken. Sonrasında uygulama yalnız yerel ağdaki kendi sunucunuzla konuşur.
BMS Slave ücretsizdir ve her uzak sunucuya kurulur. BMS Master, BMS lisansına dahildir ve yalnız ana sunucuya kurulur. İkisi de Sona Application Center'daki mağazadan kurulur. BMS Desktop ücretsizdir ve Microsoft Store'dan kurulur; ayrı lisansı yoktur. Çalışması için ana sunucudaki BMS Master'ın lisanslı olması yeterlidir.
İkili, Sona BMS otomasyon sunucuları üzerinde çalışır; ana sunucu da uzak binalardaki sunucular da aynı platformdur.
