BMS Master e BMS Slave riuniscono su una sola schermata server di automazione collocati in edifici diversi, aprono la schermata grafica dal vivo di ogni edificio dentro la stessa finestra, senza doversi autenticare di nuovo, e raccolgono gli allarmi in un unico punto, e sono tre applicazioni che lavorano insieme negli impianti con più server.
Quando l'impianto cresce, un server non basta più
In un impianto che cresce l'automazione di solito non sta in un solo server: edifici diversi, corpi di fabbrica diversi, ciascuno con il proprio server di automazione. Un campus, uno stabilimento, un complesso di più corpi, un ospedale o un'organizzazione con più sedi si assomigliano in questo. L'operatore, invece, è una sola persona. Aprire una schermata per ogni server, autenticarsi ogni volta e seguire gli allarmi uno per uno rende faticosa la gestione di un impianto grande. Il problema non è il numero di server: è che tra loro non c'è nessun centro.
Slave apre, Master raccoglie

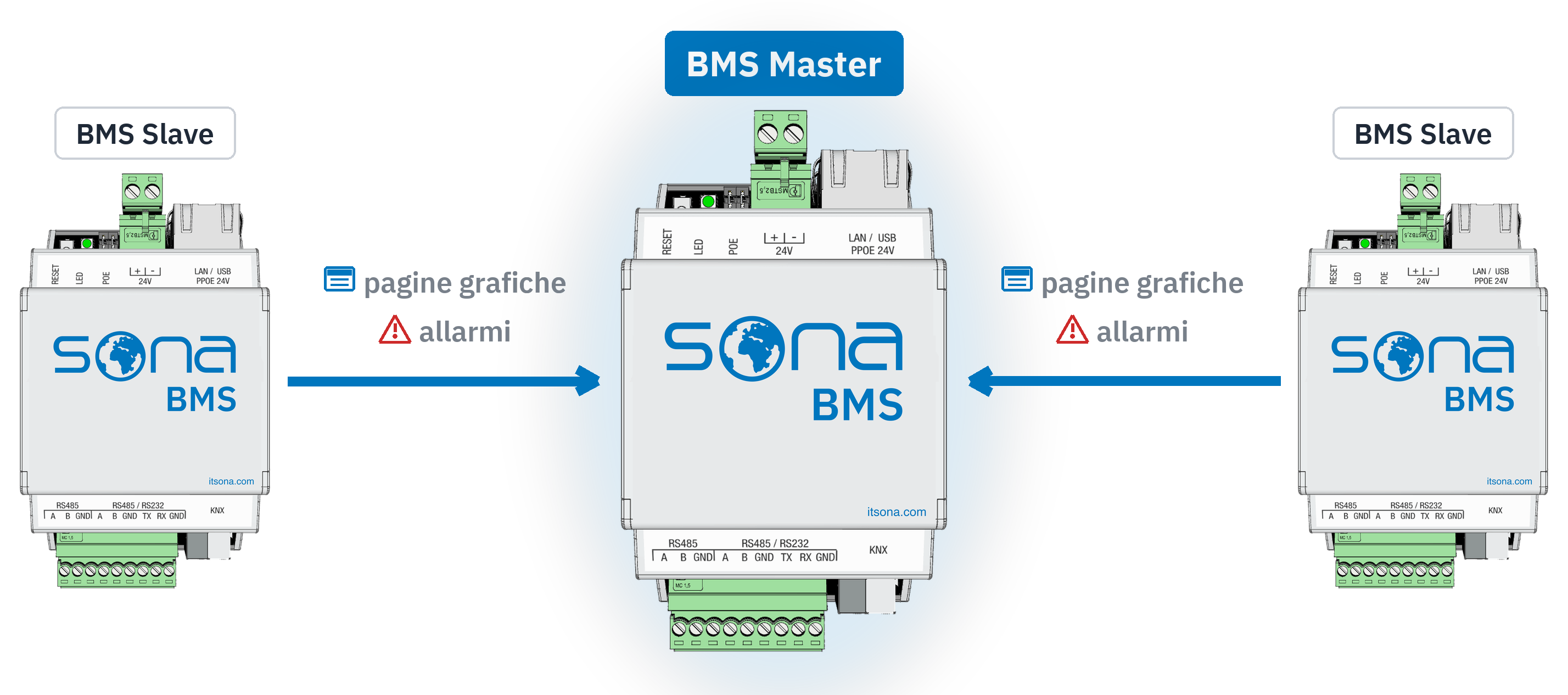

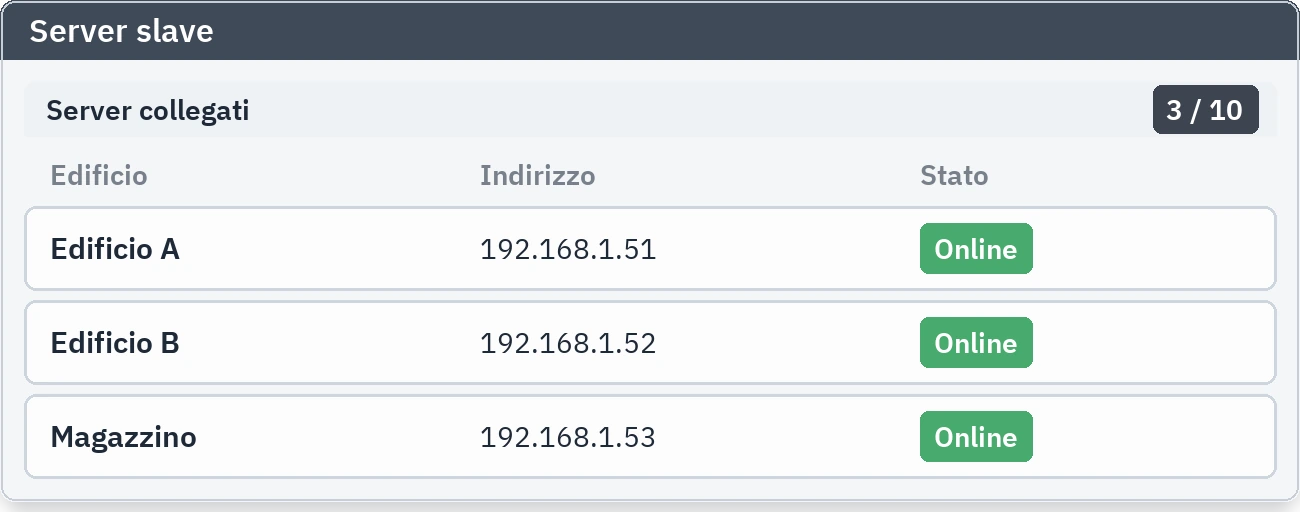

BMS Slave pubblica le pagine grafiche SCADA del server su cui gira. BMS Master porta quelle pagine nella propria schermata grafica. Per questo l'installazione avviene in due passi: BMS Slave su ogni server remoto e BMS Master solo sul server principale. L'elenco sul server principale mostra tutti i server dell'impianto in un unico punto; a un Master si aggiungono al massimo dieci server Slave, e l'applicazione mostra lei stessa quel limite sopra l'elenco.
Una schermata, una sessione

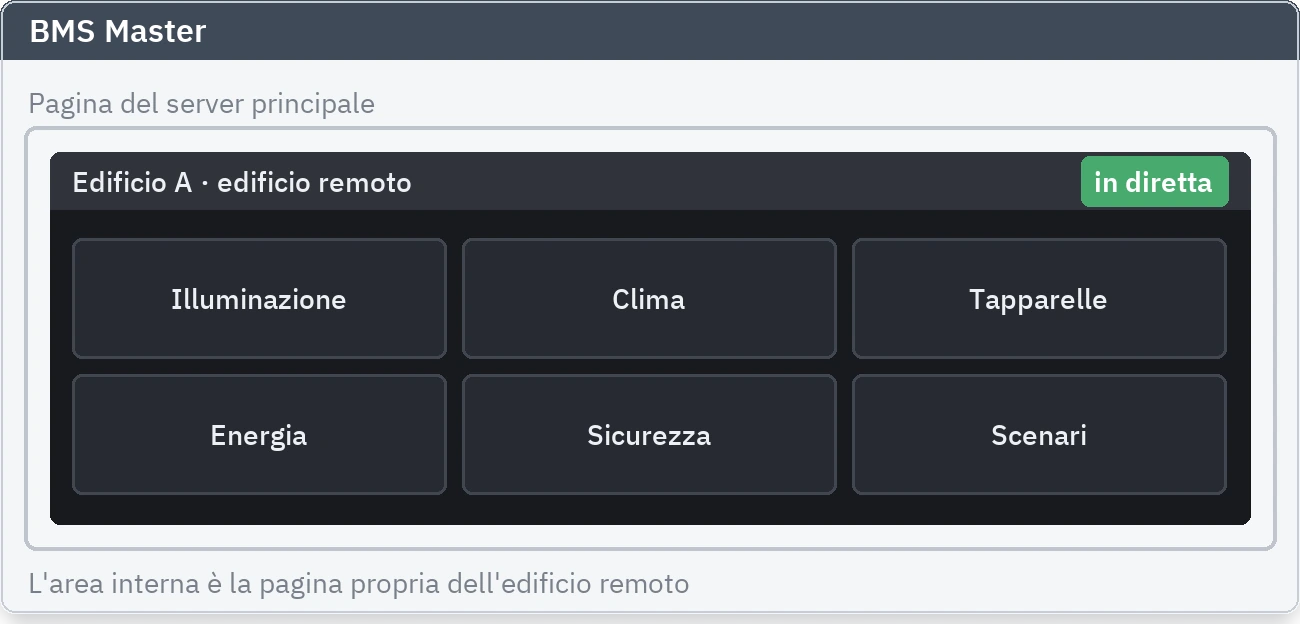

L'operatore ora sta davanti a una sola schermata. Passare da un edificio all'altro non significa né una nuova finestra né autenticarsi di nuovo; la schermata SCADA dal vivo di ogni server si apre dentro la schermata principale. Muovendosi tra le pagine di un edificio la schermata non si ricarica, quindi non c'è attesa né interruzione. L'impianto si comporta come se fosse stato un solo sistema fin dall'inizio.
Un edificio nuovo entra in pochi minuti

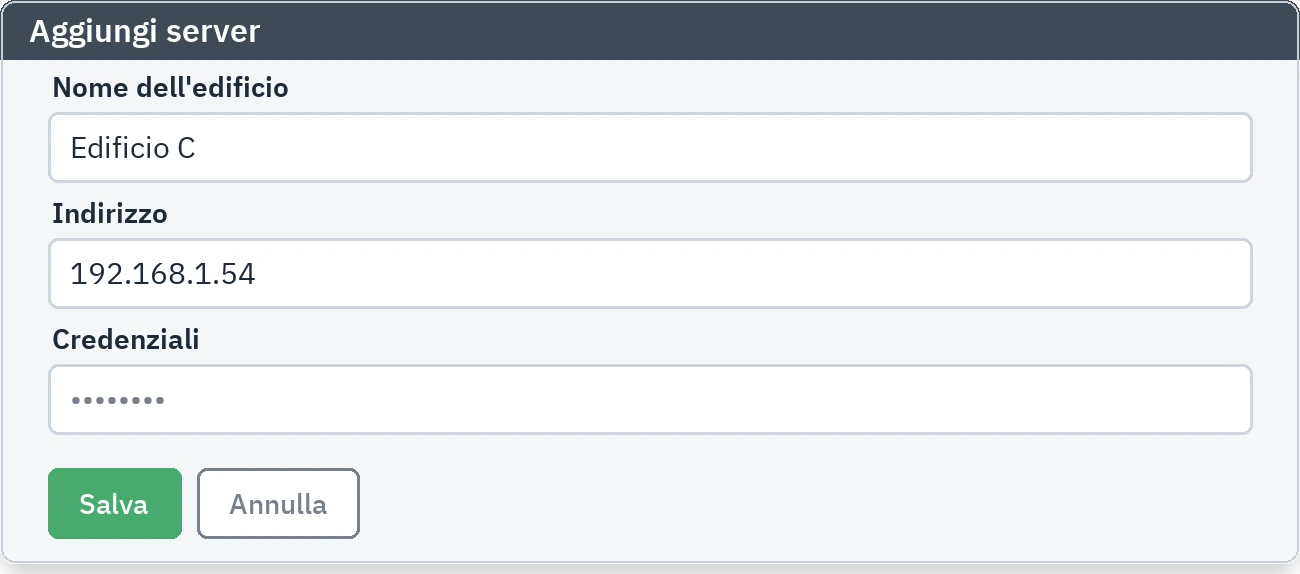

Per portare un edificio nel sistema si inseriscono il nome con cui comparirà il server, il suo indirizzo e le sue credenziali. L'applicazione stabilisce da sé il collegamento; in mezzo non c'è alcun server intermediario. Appena la voce è nell'elenco, vengono elencate le pagine di quel server. Dallo stesso modulo si modifica una voce esistente o la si toglie dall'elenco.
Quale pagina fa da porta lo decidi tu

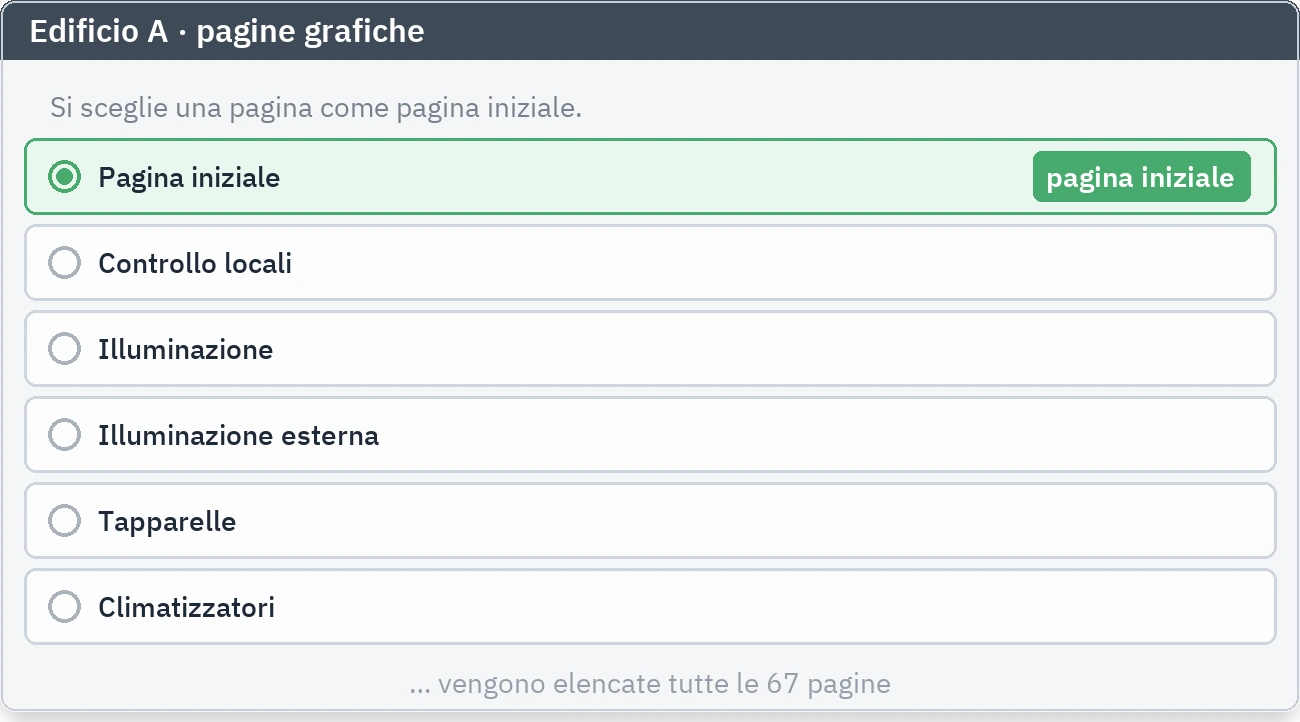

Master si collega al server aggiunto ed elenca tutte le sue pagine grafiche. Da quell'elenco se ne contrassegna esattamente una come pagina iniziale, perché la pagina incorporata non è altro che l'ingresso. Alle altre pagine di quell'edificio l'operatore si muove dal menu del server Slave, e per giunta senza che la schermata si ricarichi. La scelta viene salvata ed entra anche nel backup.
Incorporare è un solo incolla

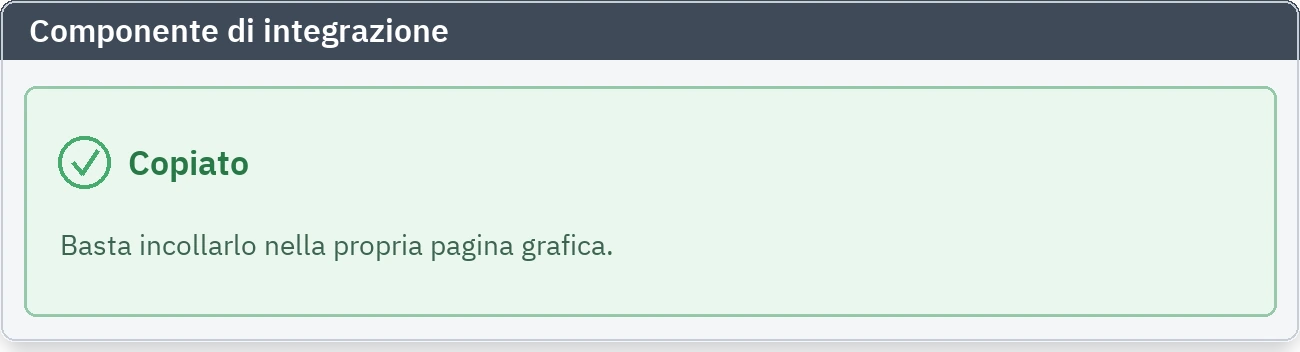

Appena scelta la pagina, Master copia per te il componente di incorporamento. Nella gestione delle schermate grafiche del server principale si aggiunge un componente nella pagina desiderata e si incolla quello che è stato copiato. Non serve nessun'altra impostazione; al salvataggio la schermata dell'edificio remoto si apre dentro il server principale.
Anche gli allarmi confluiscono in un unico punto

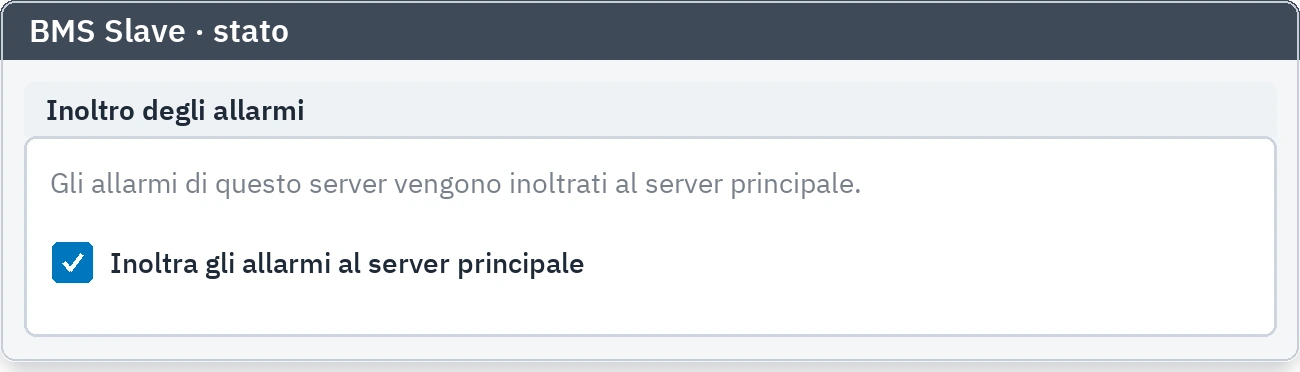

Se le schermate sono collegate, anche gli allarmi devono riunirsi. Su ogni server Slave c'è un'opzione che inoltra gli allarmi al server principale; se viene spuntata, gli allarmi di quel server vengono inviati a Master a intervalli regolari. L'opzione è disattivata di fabbrica, quindi l'inoltro lo si attiva a mano. L'inoltro si appoggia ad Alert Plus, il gestore centrale degli allarmi di quel server; se Alert Plus non è installata, l'applicazione mostra un avviso al posto dell'opzione.
Il collegamento vive sui tuoi server

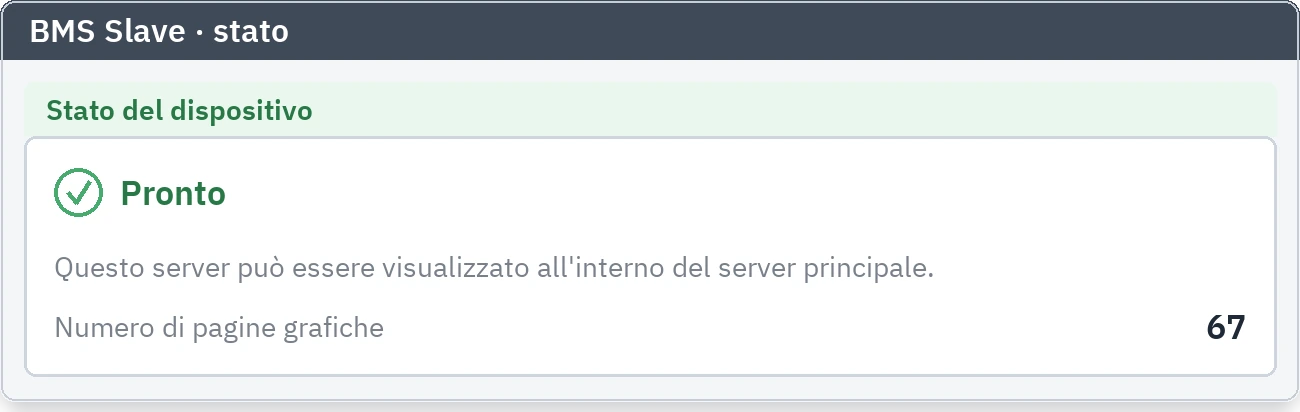

Tutto il lavoro di collegamento gira sui server dell'impianto, in cantiere, e i dati non escono verso il cloud. Slave prepara le proprie pagine sul suo server e apre da sé le impostazioni che servono per incorporarle; la scheda di stato mostra che l'apparecchio è pronto e quante pagine grafiche ha. Quel numero è il numero di pagine elencate sul lato Master.
L'impianto vive in un file

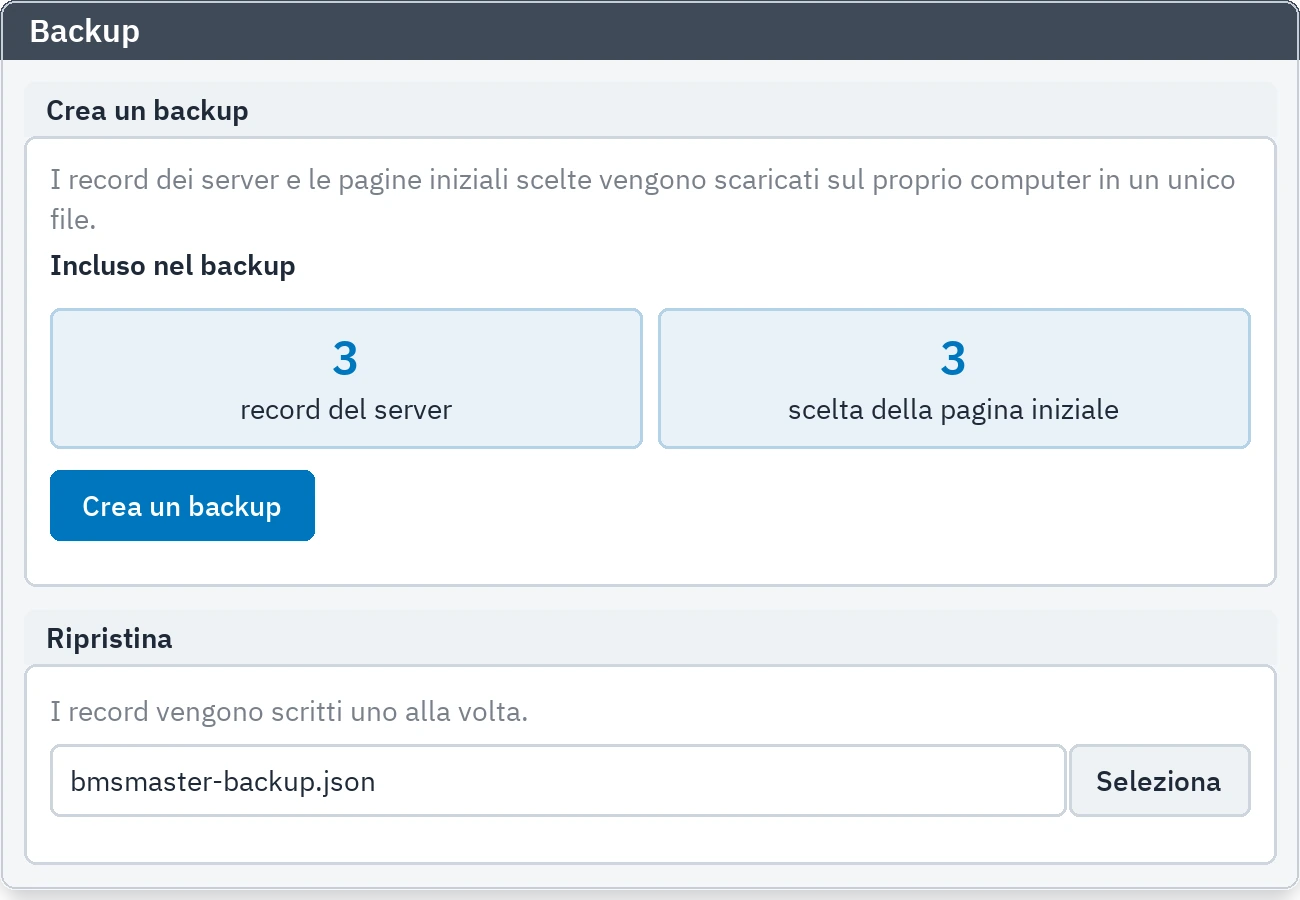

L'impianto del server principale si scarica come un unico file; il file contiene il nome, l'indirizzo e l'utente di ogni server, oltre alla pagina iniziale scelta e all'impostazione di dimensione. Al ripristino le voci vengono scritte una a una e l'avanzamento si vede a schermo. I componenti incollati nelle pagine grafiche continuano a funzionare dopo un ripristino; non vanno reincollati. Le credenziali non entrano nel backup; dopo il ripristino si inseriscono una volta per server.
Un browser non è mai stato pensato per una postazione di controllo
Aprire lo schermo dell'impianto in un browser impone ogni giorno gli stessi gesti: barra degli indirizzi, schede, avviso sul certificato, una finestra chiusa per sbaglio. BMS Desktop toglie quello strato. L'applicazione si apre e lo schermo dell'impianto è già lì. Niente barra degli indirizzi, niente schede, nessuna finestra di avviso. Ogni avvio riparte dallo stesso punto.
Connessione sicura in un edificio senza internet
La maggior parte degli edifici commerciali è isolata da internet. Su una rete così il browser non può verificare il certificato del server di automazione: avvisa a ogni avvio e l'operatore si abitua a ignorare l'avviso. BMS Desktop e BMS Master riconoscono il certificato l'uno dell'altro. La connessione si stabilisce cifrata e verificata senza mai uscire su internet, e la schermata di avviso sparisce.
La connessione si imposta una volta sola
In fase di installazione inserisci una volta indirizzo, nome utente e password del server di automazione. L'applicazione prova la connessione, riconosce l'identità del server e la conserva. Da quel momento va dritta allo schermo dell'impianto. Se il server non risponde compare un avviso chiaro a tutto schermo al posto della pagina di errore del browser. Quando il collegamento torna, l'applicazione rientra da sola nello schermo dell'impianto.
Quello che mostra il server principale è quello che vedi
BMS Desktop si collega al server principale e mostra il suo schermo dell'impianto. Poiché le grafiche dei server remoti arrivano integrate in quello schermo, compaiono tutte nella stessa finestra. L'applicazione non è solo un visualizzatore: lo schermo è identico a quello del browser e da lì si comanda. Richiede BMS Master installato e con licenza sul server principale.
La postazione dell'operatore non resta aperta
Al cambio turno lo schermo resta acceso. Dopo il tempo che imposti, BMS Desktop passa allo screensaver e al ritorno chiede il PIN. Lo stesso PIN protegge le impostazioni: senza di esso l'indirizzo del server e la password non si vedono e non si cambiano. L'operatore può anche chiudere la sessione da solo.
Come lavorano BMS Master e BMS Slave: introduzione
Riunire su una sola schermata server di automazione di edifici diversi, incorporare la schermata grafica di un edificio remoto nel server principale e raccogliere gli allarmi in un unico punto.
Domande frequenti
Le due applicazioni si installano separatamente?
Sì. BMS Slave va su ogni server remoto e BMS Master solo sul server principale. Entrambe si installano dallo store del server di automazione e lavorano insieme.
I server degli edifici remoti hanno bisogno di licenza?
BMS Slave è gratuita e non ha bisogno di licenza per essere installata su un server remoto. Le altre applicazioni di quel server continuano ad avere bisogno del proprio livello di licenza; Alert Plus, che è la condizione per l'inoltro degli allarmi, è un'applicazione di livello BMS. Quindi: per un edificio di cui si vuole solo portare la schermata al centro non serve alcuna licenza; ogni edificio di cui si vogliono portare anche gli allarmi ha bisogno della propria licenza BMS.
Che cosa serve per raccogliere gli allarmi in un unico punto?
Due cose: l'opzione di inoltro spuntata sul server Slave e Alert Plus installata lì. Se Alert Plus non è installata, BMS Slave continua a funzionare; l'unica cosa che non si può attivare è l'inoltro degli allarmi.
L'operatore deve autenticarsi di nuovo cambiando edificio?
No. Master stabilisce da sé il collegamento; per l'operatore ogni edificio è una pagina che si apre dentro la schermata principale. Nemmeno muoversi tra le pagine di un edificio ricarica la schermata.
Si vedono tutte le pagine dell'edificio remoto?
Si sceglie una pagina da incorporare nel server principale, e quella pagina è l'ingresso. Alle altre l'operatore arriva dal menu del server remoto, dentro la stessa schermata.
E se le pagine del server Slave sono progettate per un'altra risoluzione?
La larghezza e l'altezza dell'area incorporata si cambiano nelle impostazioni; le pagine del server Slave restano come sono.
I dati escono verso il cloud?
No. Il collegamento tra Master e Slave gira sui server dell'impianto, in cantiere.
L'impianto si può spostare su un altro server principale?
Sì. Le voci dei server, le pagine iniziali scelte e l'impostazione di dimensione vivono in un file e da lì si ripristinano. Poiché le credenziali non entrano nel backup, dopo il ripristino si inseriscono una volta per server.
Anche i server degli edifici remoti devono essere Sona?
Sì. Il collegamento nasce dalle applicazioni sui due lati: BMS Slave gira sul server remoto e BMS Master sul principale. Il server principale e quelli degli edifici remoti sono quindi la stessa piattaforma.
Su quale rete passa il collegamento?
Master si collega tramite l'indirizzo di rete del server remoto, e il collegamento nasce dentro la rete dell'impianto; non esce verso il cloud. Come sia costruita la rete tra gli edifici è una questione di infrastruttura dell'impianto.
Senza BMS Desktop non si può vedere lo schermo dell'impianto?
Si può; lo schermo si apre anche nel browser. BMS Desktop dedica la postazione dell'operatore a un solo compito: lo stesso schermo a ogni avvio, senza barra degli indirizzi, schede o avviso sul certificato.
Posso collegarmi direttamente a un singolo server remoto?
No. BMS Desktop si collega solo al server principale su cui BMS Master è installato e con licenza. Le grafiche dei server remoti arrivano attraverso lo schermo del server principale.
Da cosa protegge il PIN?
Da chi si siede al computer senza averne diritto. Il PIN viene chiesto all'avvio, all'ingresso nelle impostazioni e all'uscita dallo screensaver. Senza di esso l'indirizzo del server e la password non si possono cambiare.
Serve una connessione a internet?
Solo durante l'installazione, mentre l'applicazione viene scaricata da Microsoft Store. Dopodiché parla soltanto con il tuo server nella rete locale.
BMS Slave è gratuito e si installa su ogni server remoto. BMS Master è incluso nella licenza BMS e si installa solo sul server principale. Entrambi si installano dallo store di Sona Application Center. BMS Desktop è gratuito e si installa da Microsoft Store; non ha una licenza propria. È sufficiente che BMS Master sul server principale sia licenziato.
La coppia gira su server di automazione Sona BMS; il server principale e quelli degli edifici remoti sono la stessa piattaforma.
