Sistemi compatibili è l'elenco che mostra con quali protocolli e con quali famiglie di dispositivi lavora il server di automazione, quali collegamenti si fanno in modo diretto e quali hanno bisogno di un gateway, e quali integrazioni sono state verificate per nome.
Come si legge questo elenco

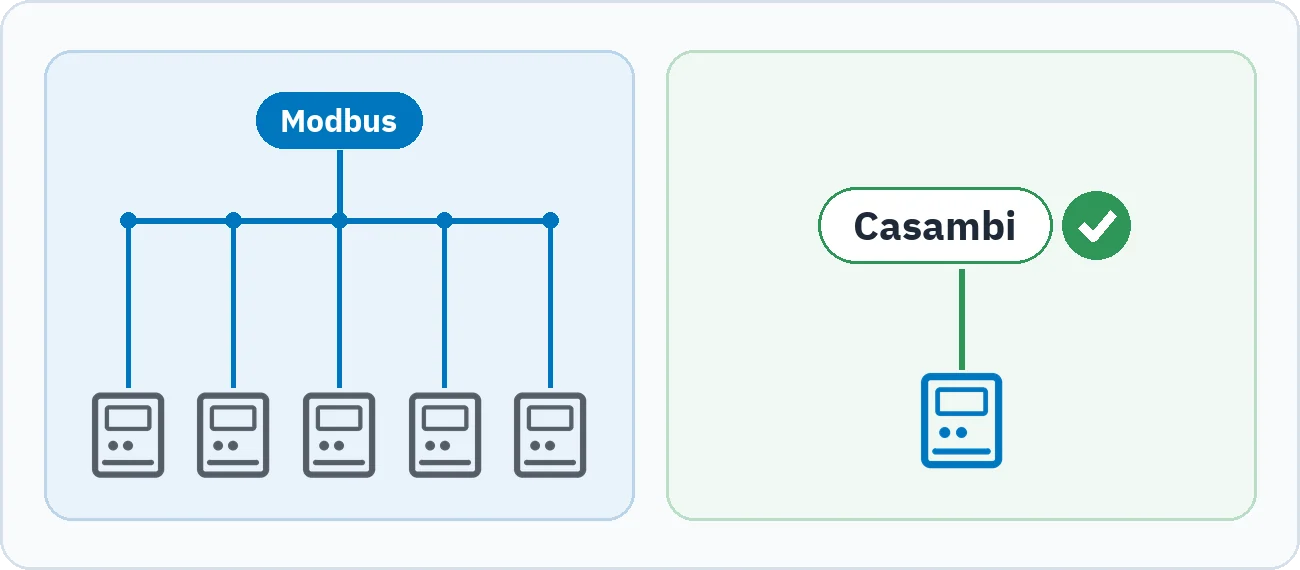

Qui ci sono due informazioni diverse e conviene non confonderle. La prima è il protocollo: se il server parla un protocollo, i dispositivi conformi alla norma di quel protocollo possono collegarsi, e questo non ha nulla a che vedere con la marca sulla scatola. La seconda sono le integrazioni verificate per nome: per il sistema di un costruttore preciso esiste un collegamento definito e si sa che funziona. Ogni sistema citato più sotto appartiene al secondo gruppo. Un dispositivo che non compare qui non è un dispositivo che non funziona; è un dispositivo che non abbiamo provato.

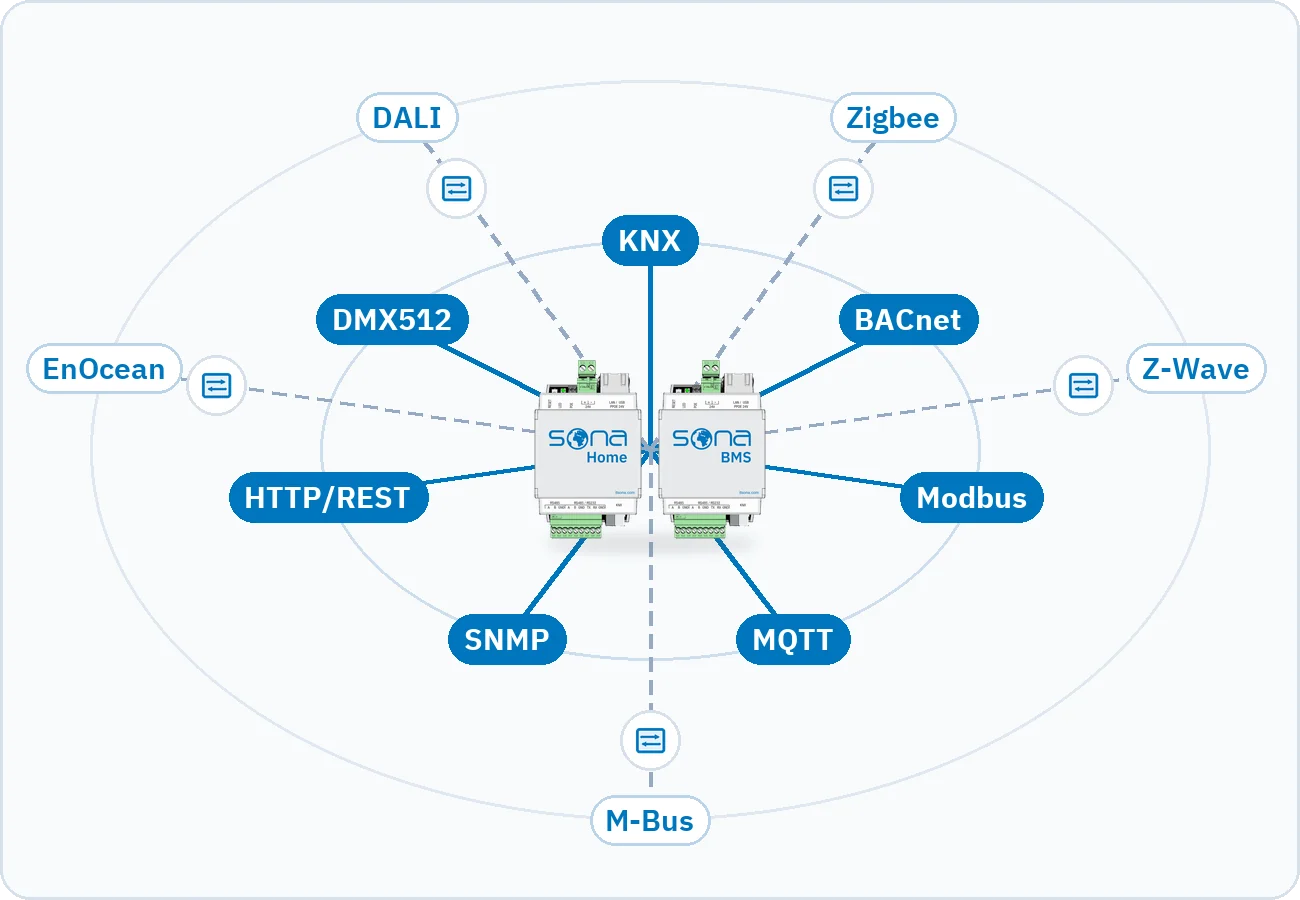

Protocolli che si collegano in modo diretto
Questi protocolli li risolve il server stesso, senza alcun apparecchio intermedio: KNX, BACnet, Modbus, MQTT, SNMP, HTTP/REST e DMX512. I dispositivi conformi alla norma di questi protocolli si dichiarano nel progetto ed entrano nel sistema.
- KNX
- BACnet
- Modbus
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALI gateway
- Zigbee gateway
- Z-Wave gateway
- M-Bus gateway
- EnOcean gateway
- KNX
- TP e IP
- BACnet
- IP, sia come server sia come client
- Modbus
- RTU e TCP, sia come master sia come slave
- MQTT
- pubblicazione e sottoscrizione
- SNMP
- apparati di rete e informatici
- HTTP/REST
- nei due sensi
- Controllo di dispositivi su IP
- TCP e UDP
- DMX512
- illuminazione scenica e architetturale

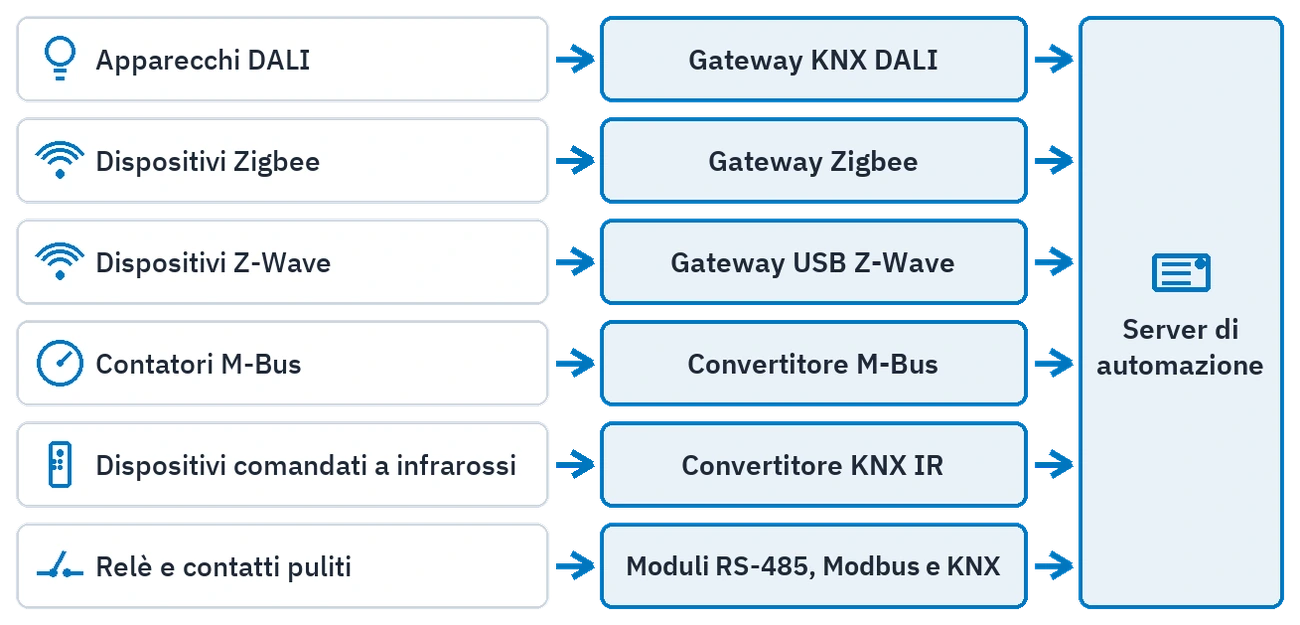

Collegamenti che hanno bisogno di un gateway
Questi collegamenti richiedono un apparecchio intermedio, ed è una voce a parte nel progetto. Gli apparecchi DALI si collegano tramite un gateway KNX DALI. I dispositivi Zigbee entrano da un gateway Zigbee, gli Z-Wave da un gateway USB Z-Wave e i contatori M-Bus da un convertitore M-Bus. I dispositivi EnOcean si collegano tramite un gateway USB EnOcean. Il gateway si sceglie durante il sopralluogo; quale modello si usa dipende dall'edificio.
- Apparecchi DALIgateway KNX DALIserver di automazione
- Dispositivi Zigbeegateway Zigbeeserver di automazione
- Dispositivi Z-Wavegateway USB Z-Waveserver di automazione
- Contatori M-Busconvertitore M-Busserver di automazione
- Dispositivi comandati a infrarossiconvertitore KNX IRserver di automazione
- Dispositivi EnOceangateway USB EnOceanserver di automazione
- Dispositivi senza protocollo (contatto pulito, uscita a relè)modulo di ingressi e uscite RS-485, Modbus o KNXserver di automazione

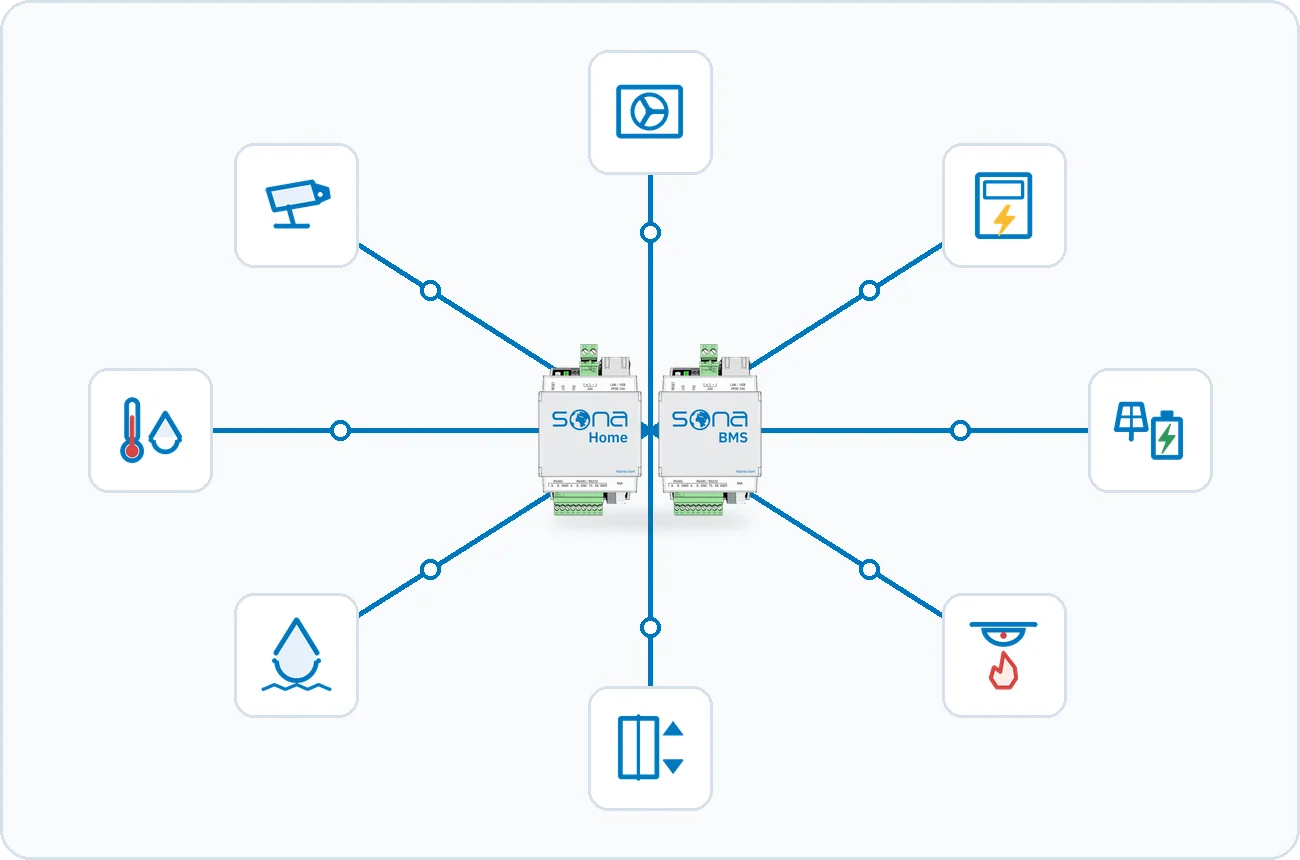

Famiglie di dispositivi che si collegano per norma
A decidere il collegamento non è la marca di una famiglia di dispositivi, ma il protocollo che parla. Le famiglie qui sotto entrano nel sistema con quei loro modelli che parlano uno dei protocolli parlati dal server; di chi sia il prodotto non cambia il collegamento.
- Climatizzazione
- unità di trattamento aria, ventilconvettori, cassette VAV e circuiti di caldo e freddo
- Energia
- analizzatori di rete
- Alimentazione elettrica
- gruppi elettrogeni, gruppi di continuità e impianti fotovoltaici
- Rivelazione incendi
- centrali antincendio che parlano Modbus o BACnet
- Ascensori
- impianti di ascensori che parlano Modbus o BACnet
- Impianti idrici
- gruppi di pressurizzazione, livello del serbatoio e irrigazione
- Supervisione ambientale
- misura di temperatura, umidità e qualità dell'aria in data center e sale server
- Telecamere
- telecamere che offrono un flusso HTTP, come immagine dal vivo

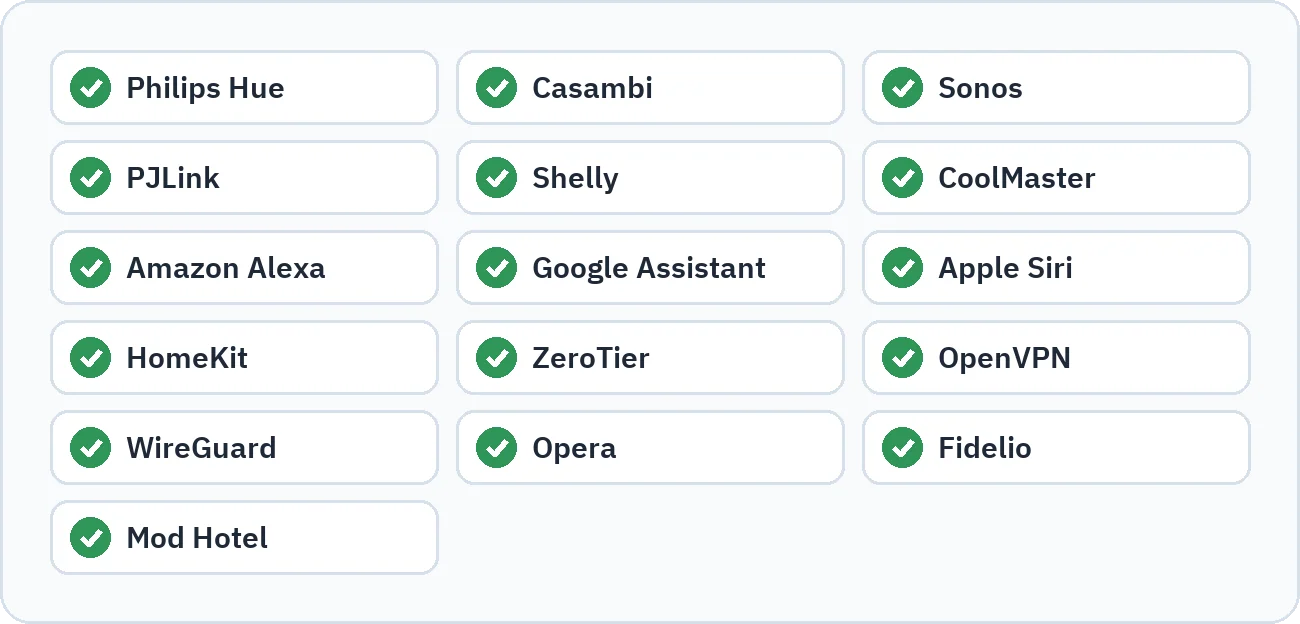

Integrazioni verificate per nome
Per i sistemi qui sotto esiste un collegamento definito e si sa che funziona.
- Philips Hue
- illuminazione, collegamento diretto
- Casambi
- illuminazione, collegamento diretto
- Sonos
- audio multiroom
- PJLink
- controllo dei proiettori
- Shelly
- famiglia di dispositivi
- CoolMaster
- sistemi di climatizzazione VRV e VRF
- Amazon Alexa · Google Assistant · Apple Siri e HomeKit
- assistenti vocali
- ZeroTier · OpenVPN · WireGuard
- accesso remoto
- Opera e Fidelio
- sistema di gestione alberghiera, con licenza BMS Plus
Questi nomi appartengono ai rispettivi costruttori; i collegamenti sono stati sviluppati da Sona.

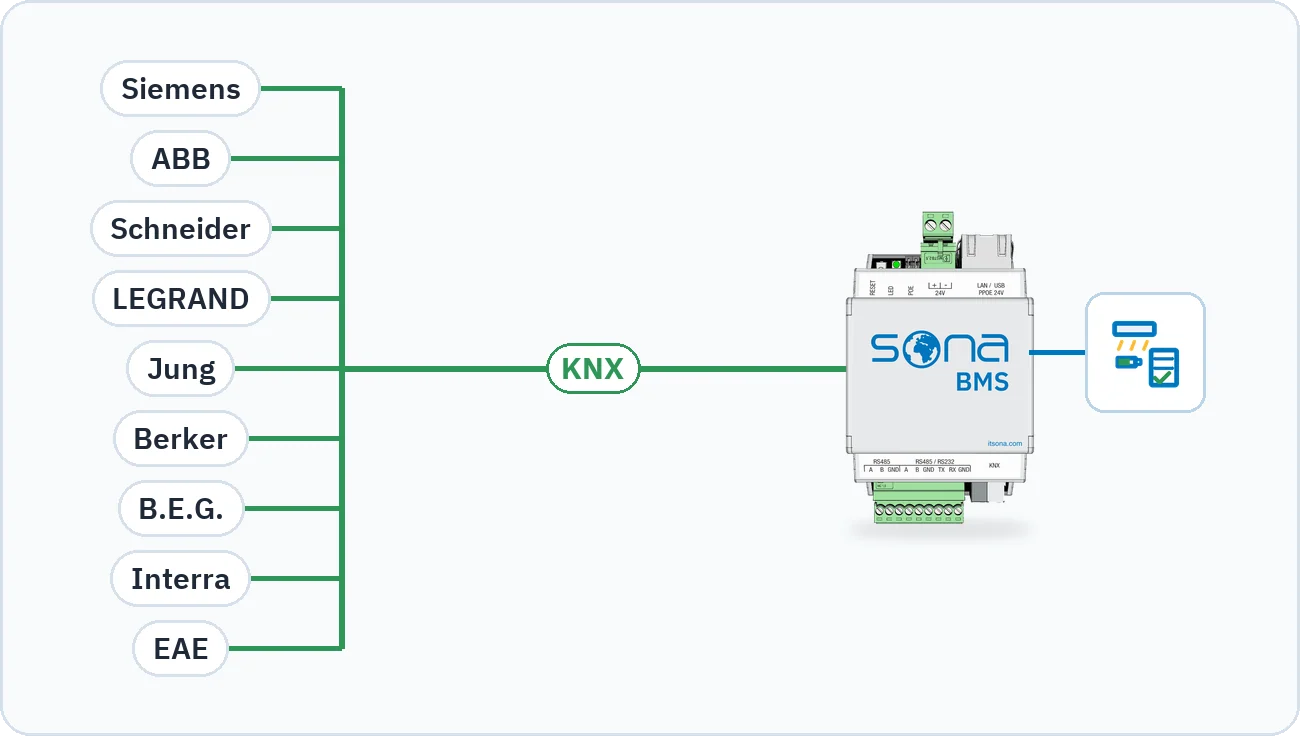

Marche di gateway KNX DALI
L'applicazione per l'illuminazione di sicurezza e il monitoraggio dei guasti DALI funziona con gateway KNX DALI di diversi costruttori. Ogni marca ha il proprio driver, perciò quando un costruttore aggiorna il suo apparecchio le altre marche non ne risentono. Per ogni marca sono dichiarati più modelli.
- Siemens
- ABB
- Schneider
- LEGRAND
- Jung
- Berker
- B.E.G.
- Interra
- EAE
L'applicazione che usa questi gateway è nella pagina Illuminazione di sicurezza e guasti DALI.

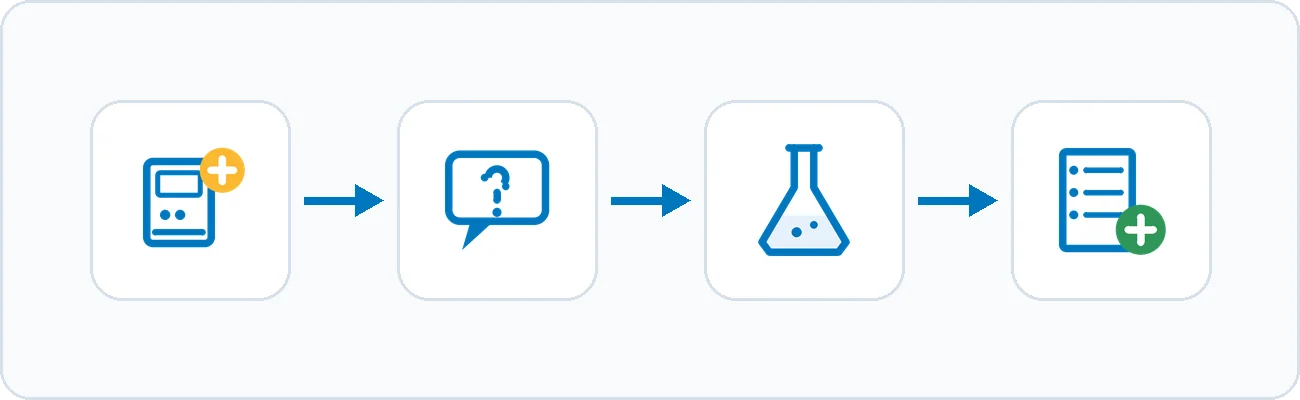

Se il tuo dispositivo non è in elenco
L'elenco non è un insieme chiuso. Se il dispositivo è conforme alla norma di uno dei protocolli qui sopra, può collegarsi; per esserne certi, basta chiedercelo prima del progetto e, se serve, il dispositivo viene provato e il risultato aggiunto a questo elenco. Così si evitano le sorprese in cantiere.
Domande frequenti
Si collegherà un dispositivo che non è in elenco?
Se il dispositivo è conforme alla norma di uno dei protocolli parlati dal server, può collegarsi. Non essere in elenco non significa che il dispositivo non funzionerà; significa che non l'abbiamo provato. Chiedetecelo prima del progetto e lo guardiamo insieme.
I collegamenti tramite gateway hanno un costo?
Sì. Su DALI, Zigbee, Z-Wave e M-Bus si interpone un gateway o un convertitore, ed è una voce a parte nella distinta dei materiali del progetto. Gli altri protocolli non hanno questa voce.
Si può innestare su un impianto KNX esistente?
Sì. Il server ascolta la linea esistente e la comanda; i dispositivi di campo non vanno sostituiti. I compiti nuovi si aggiungono sopra l'impianto esistente.
Se un dispositivo si collega sia in modo diretto sia tramite gateway, quale si usa?
Si preferisce il collegamento diretto; senza nulla in mezzo calano sia il costo sia il numero di punti di guasto. Si ricorre a un gateway quando il protocollo non si può risolvere altrimenti.
Ogni quanto si aggiorna questo elenco?
L'elenco si aggiorna non appena una nuova integrazione viene verificata. Il nome di un sistema entra qui solo dopo che il suo collegamento è definito e lo si è visto funzionare.
