SonaHMI SNTP08 mostra a tutto schermo sulla parete la vista che Lei progetta sul server di automazione, riunisce sulla stessa pagina impianti sul lato di BACnet, KNX e Modbus, Le lascia legare il LED RGB della cornice allo stato che sceglie e lo fa su un display da 8 pollici: un pannello touch di automazione.
Dove si mette l'SNTP08
L'SNTP08 è un pannello piccolo e va in due tipi di posto. Nelle sale riunioni si monta fuori, sulla porta, nel corridoio. In camere d'albergo, camere di degenza e abitazioni va dentro l'ambiente. La sua dimensione ridotta e il prezzo più basso rendono conveniente l'intervento dove ci sono molti ambienti da attrezzare. Si monta anche sulla porta di un quadro elettrico o in un locale tecnico.
Indicatore di stato programmabile

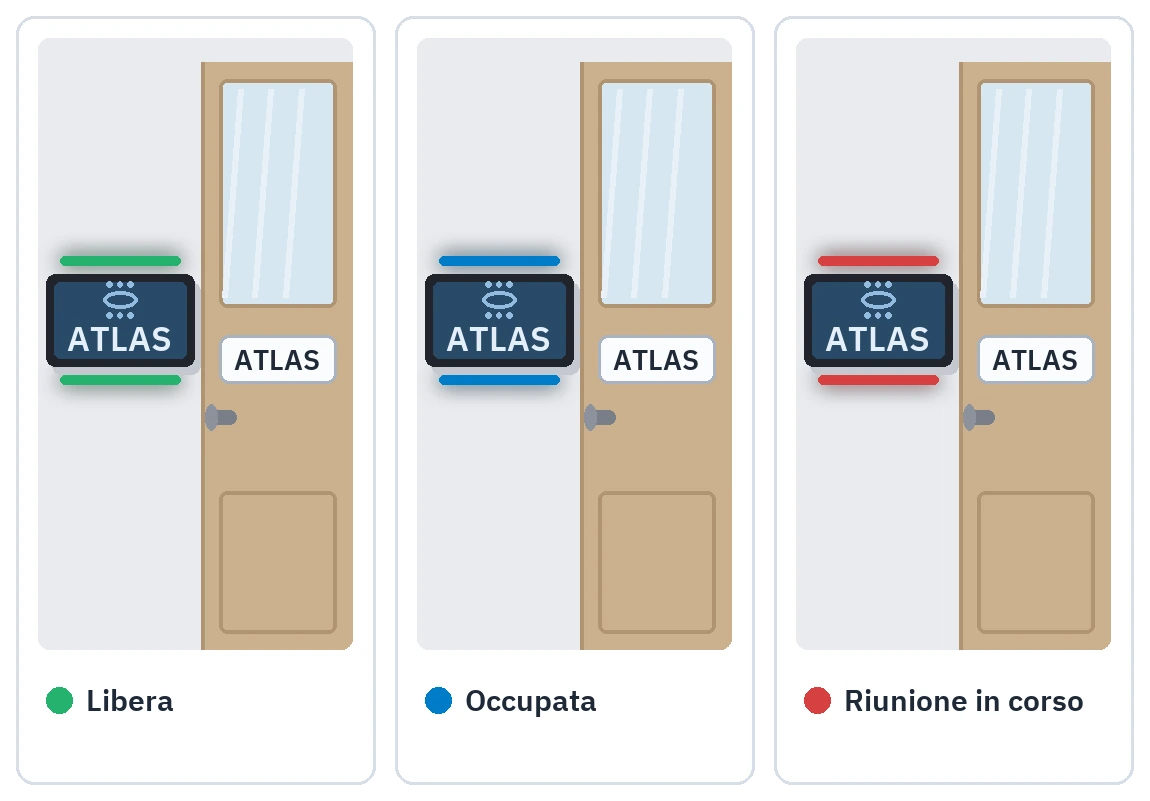

Nella cornice ci sono due LED RGB e assumono otto colori. Il colore lo comanda dal server di automazione; è Lei a decidere a quale stato legarlo. Alla porta di una sala riunioni mostra l'occupazione. Dentro una camera d'albergo comunica lo stato di servizio. In un quadro elettrico rende visibile un guasto a distanza. Il numero di stati a cui può essere legato è quello dei punti che Lei sorveglia nel sistema.
Perché questo pannello

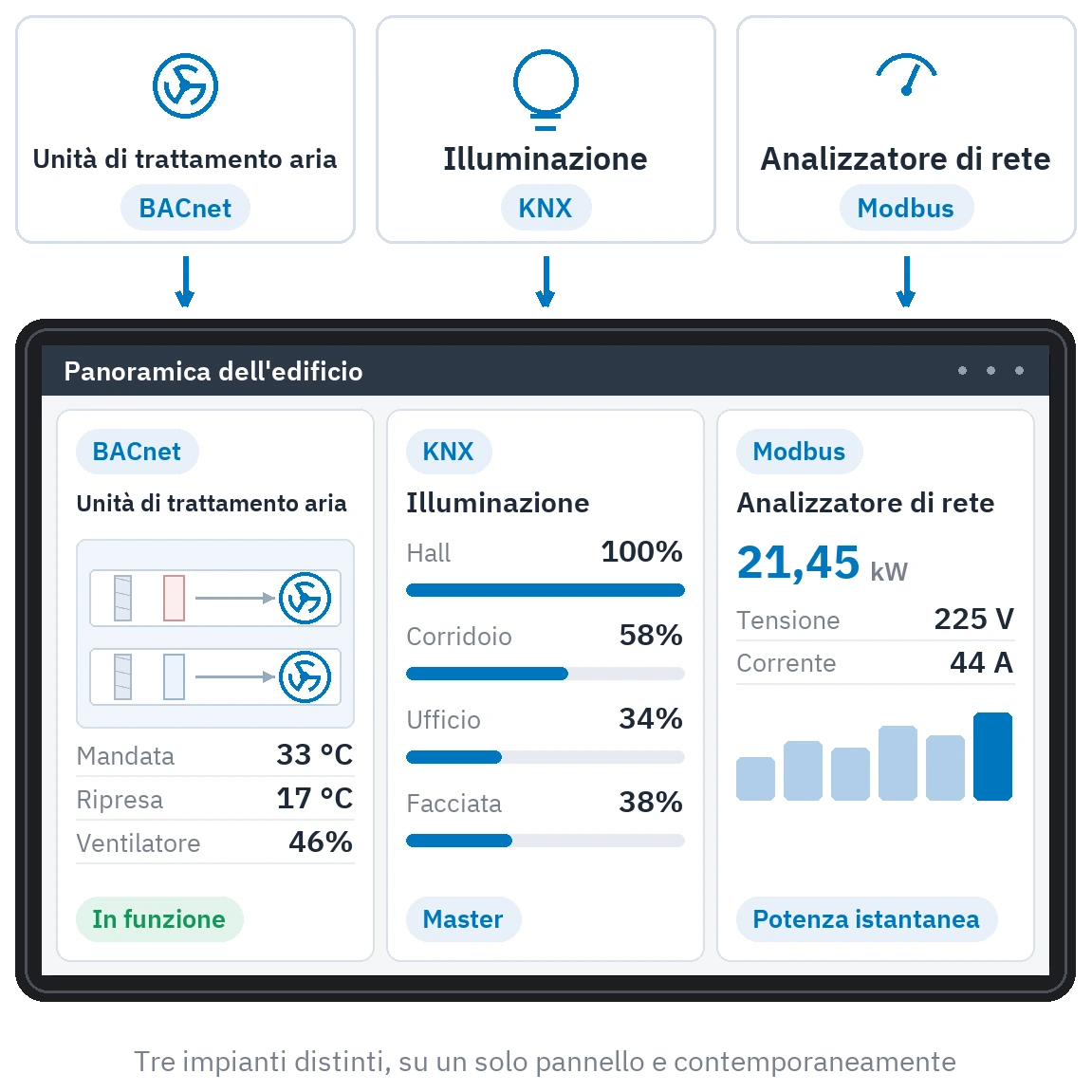

Nel mondo KNX i pannelli touch arrivano con modelli preconfezionati. Una planimetria lì dentro non ci sta, e una schermata pensata per un cliente preciso non si può progettare. Sul lato della gestione tecnica degli edifici, di pannelli touch praticamente non ce ne sono. SonaHMI risolve entrambe le cose. Su un solo pannello compaiono insieme un'unità di trattamento aria BACnet, un'illuminazione KNX e un analizzatore di rete Modbus.
La schermata la disegni tu
La schermata non esce da un modello. La planimetria si progetta sul server e quella pagina si consegna al pannello. Se si cambia la pagina sul server, il pannello cambia con lei; il pannello non va toccato. Ogni pannello può mostrare una pagina diversa.
Servizi estranei all'automazione sullo stesso pannello

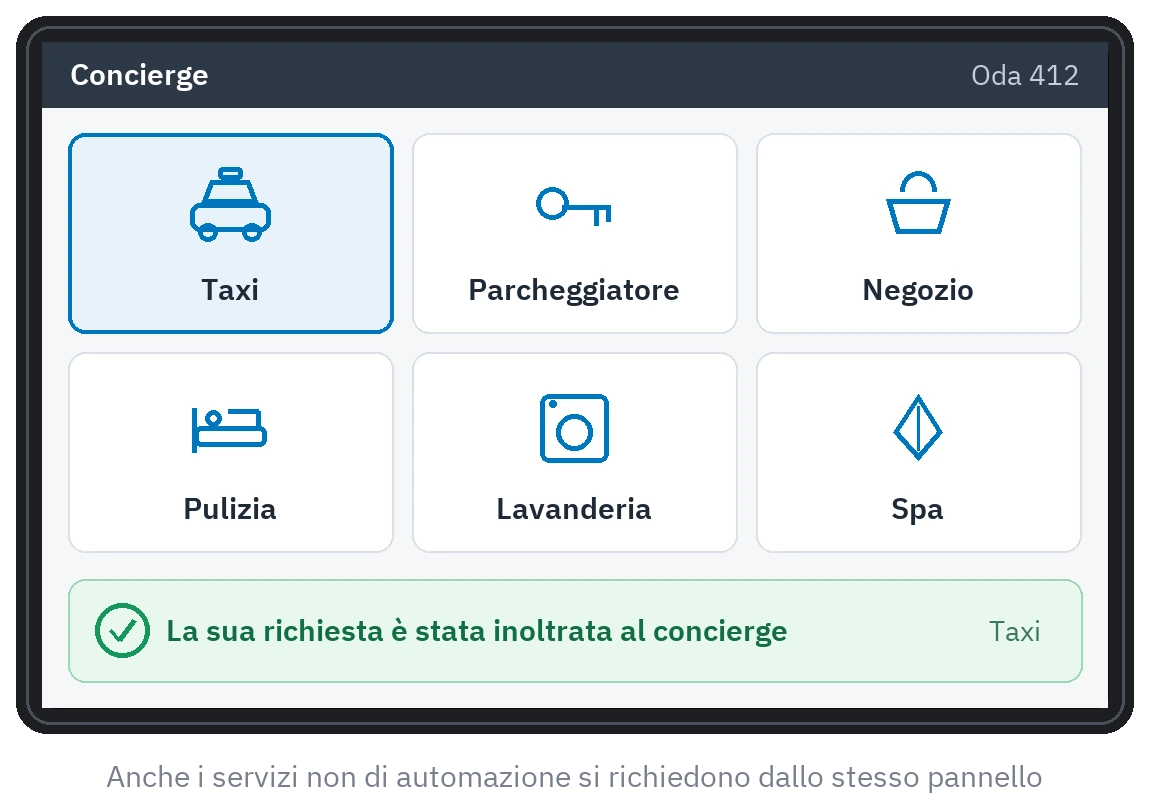

Il pannello non mostra solo automazione. In un condominio diventa la schermata di portineria da cui si richiedono taxi, servizio di parcheggio e spesa. In hotel il pannello mostra il servizio richiesto e quanto tempo ci vorrà. Anche una schermata informativa nasce dallo stesso pannello.
Montaggio e alimentazione

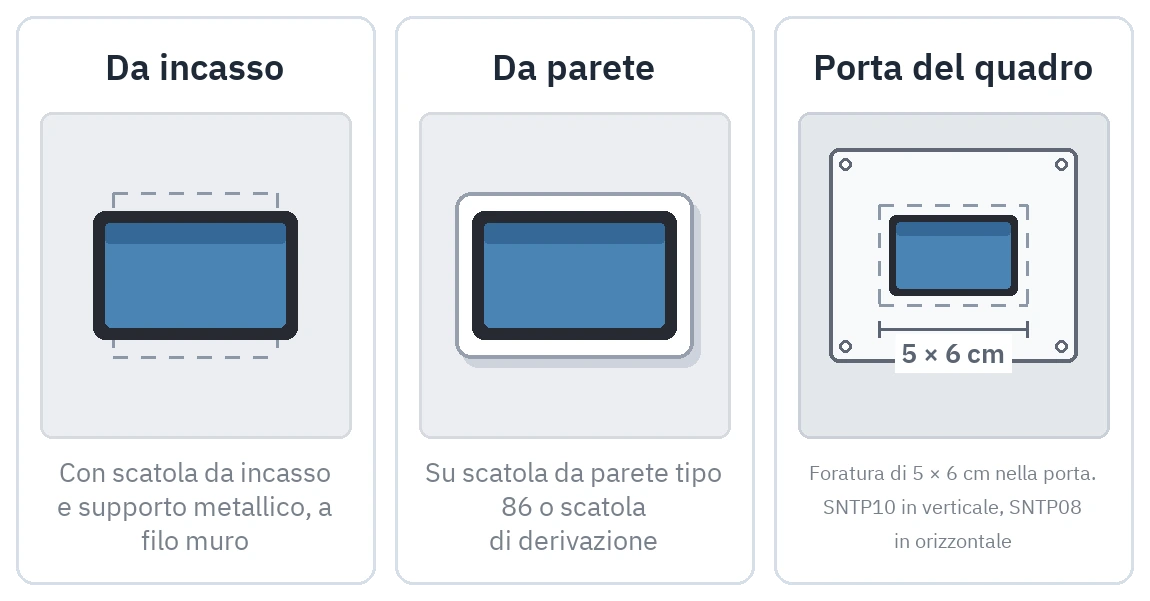

Il pannello si alimenta in PoE oppure a 220 volt. Entra in rete via Ethernet o wifi. In ristrutturazione non c'è nessuna linea dati nuova da tirare. Il montaggio si fa da incasso, da parete o sulla porta di un quadro. La scatola da incasso e la staffa metallica di montaggio sono nella confezione. Per il montaggio sulla porta del quadro si pratica nella porta un'apertura di 5 × 6 centimetri, in orizzontale.
Il primo avvio
Accendendo il pannello per la prima volta compare una procedura guidata di messa in servizio, e funziona in molte lingue. Il tipo di rete, l'indirizzo, i dati del server, il salvaschermo e il PIN si inseriscono passo per passo. Se la messa in servizio viene interrotta, il pannello riprende da dove si era fermato. Dopo un ripristino di fabbrica torna alla stessa procedura guidata.
Modalità chiosco
Il pannello funziona in modalità applicazione singola. L'utente vede solo l'interfaccia dell'automazione e non arriva né alle impostazioni né a un'altra applicazione. Le barre di stato e di navigazione sono nascoste. Si impedisce allo schermo di andare in sospensione, e il pannello resta acceso ventiquattro ore su ventiquattro. Se c'è un problema di rete o di autenticazione, il pannello lo scrive a caratteri grandi e leggibili sull'immagine.
Attivato dall'automazione
Una parte delle funzioni del pannello dipende da un punto dati ed entra negli scenari.
- Tono di allarme
- Tono di notifica uno
- Tono di notifica due
- Campanello della porta
- Ricaricare l'interfaccia
- Accendere e spegnere lo schermo
- Stato dello schermo
- Bloccare il pannello
- Stato della comunicazione
- Comando per il LED del pannello
- Stato del LED del pannello
Un esempio: quando comincia una riunione, il LED del pannello in corridoio diventa rosso.
Gestire i pannelli
Ogni pannello dell'impianto si gestisce da un elenco con SonaHMI Manager. L'applicazione è gratuita e si installa dallo store del server. Inventario dei pannelli, impostazioni di rete, salvaschermo e aggiornamenti software si portano avanti da qui. I comandi vanno direttamente ai pannelli, quindi il server non ne risente.
- Elenco dei modelli e delle versioni software
- Ritrovare i pannelli quando cambia il loro indirizzo
- Configurare rete e wifi da remoto
- Aggiornare le credenziali del server
- Libreria dei salvaschermo e caricamento delle immagini
- Gestione del PIN
- Blocco da remoto
- Accendere e spegnere lo schermo da remoto
- Riavvio
- Ricaricare l'interfaccia
- Attivare una segnalazione acustica
- Gestione delle lingue
- Aggiornamenti software da remoto
- Cambiare da remoto il colore del LED RGB
Sicurezza
Il pannello e il server si parlano nella rete locale. Il menu locale delle impostazioni è protetto da un PIN; l'utente non arriva né alle impostazioni né a un'altra applicazione. Il pannello si può bloccare da remoto, e mentre è bloccato lo schermo resta spento e non risponde al tocco. Gli aggiornamenti software si lanciano dal centro, quindi nessuno deve andare pannello per pannello.
Quanti pannelli
A un server di automazione si collegano fino a venti pannelli. Ogni pannello può mostrare una pagina diversa. Dichiarando utenti separati, ogni pannello riceve il proprio set di viste. Così ambienti, piani o edifici restano separati tra loro.

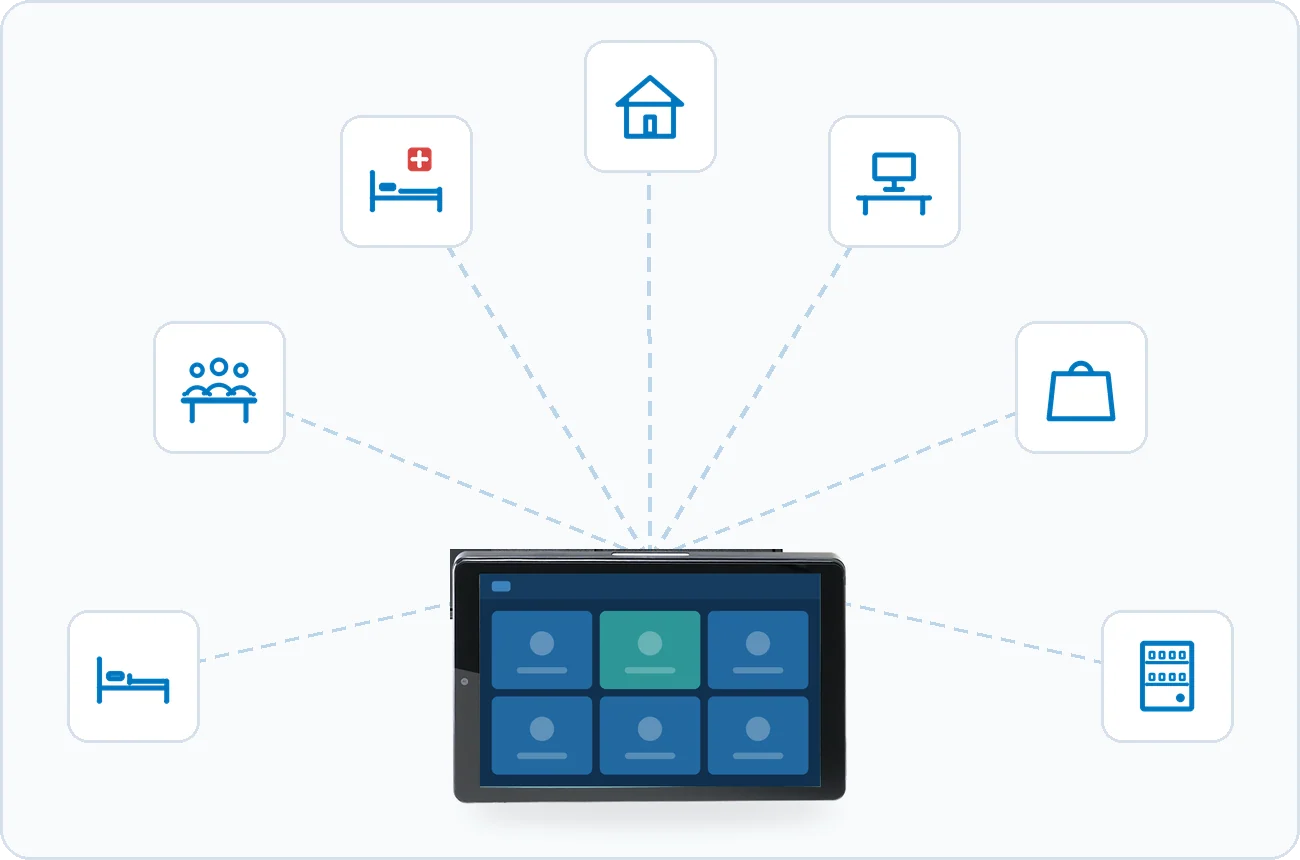

Dove si usa
Camera d'albergo
Schermata di comando e indicatore di stato dentro la camera.
Sala riunioni
Il pannello fuori dalla porta mostra l'occupazione; quello dentro comanda illuminazione e climatizzazione.
Camera di degenza
Comfort dell'ambiente e avvisi dalla centrale.
Appartamento e villa
Pannello per la camera da letto, il corridoio e l'ingresso.
Ufficio
Comando per zone.
Negozio
Pannello nell'area del personale.
Locale tecnico
Una schermata di esercizio sul quadro, e la segnalazione di un guasto a distanza tramite il LED.
Dati tecnici di SonaHMI SNTP08
I valori qui sotto sono presi direttamente dalla scheda tecnica; il montaggio sulla porta del quadro e la misura dell'apertura sono stati completati con quello che mostra il video di montaggio.
| Dimensione / tipo | Touch IPS da 8″ |
|---|---|
| Risoluzione | 1280 × 800 |
| Luminanza | 350 cd/m² |
| Colori | 16,7 mln |
| Angolo di visione | 85° / 85° / 85° / 85° |
| Touch | Capacitivo, multitouch |
| Area attiva | 120,96 × 68,04 mm |
| Ethernet | RJ45 10/100/1000M (supporta PoE) |
|---|---|
| Radio | Wifi 802.11 a/b/g/n |
| Bluetooth | 4.0 |
| Seriale | RS485 |
| USB | Type-C |
| Alimentazione esterna | 220 V CA |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| Assorbimento | max ~20 W |
| LED di stato | RGB in 8 colori, comandato da remoto |
|---|---|
| Audio | Altoparlante integrato + microfono |
| Montaggio | Da incasso / da parete / porta del quadro |
|---|---|
| Compatibilità scatola | Scatola portafrutto tipo 86 / US / EU |
| Apertura nella porta del quadro | 5 × 6 cm, in orizzontale |
| Dimensioni (L × A × P) | 200 × 124,59 × 37,7 mm (11,6 mm di sporgenza nel montaggio da parete) |
| Peso netto | 0,4 kg |
| Materiale | Custodia in plastica + superficie in vetro |
| Temperatura di esercizio | 0 – 50 °C |
|---|---|
| Umidità di esercizio | 0% – 90% (senza condensa) |
| Temperatura di immagazzinamento | 0 – 60 °C |
Quando conviene invece l'SNTP10
Dove serve un display più largo, si usa l'SNTP10. Le pagine grandi come una planimetria si leggono più comodamente su 10,1 pollici. Entrambi si collegano allo stesso server e mostrano la stessa interfaccia.
Scheda tecnica
- SonaHMI SNTP08Scarica la scheda tecnica PDF
Gestire i pannelli con SonaHMI Manager
Gestire da un unico punto i pannelli touch di un impianto: inventario, impostazioni di rete, salvaschermo, blocco da remoto e aggiornamenti software.
Domande frequenti
A che cosa serve il LED RGB?
I due LED nella cornice assumono otto colori e il colore viene comandato dal server di automazione. È Lei a decidere a quale stato legarli: l'occupazione alla porta di una sala riunioni, lo stato di servizio in una camera d'albergo, un guasto in un quadro elettrico.
Il pannello funziona da solo?
No. Il pannello si collega al server di automazione nella rete locale e mostra le pagine di quel server. Senza il server non c'è nulla da mostrare.
Posso progettare una vista mia, come una planimetria?
Sì. La pagina si progetta liberamente sul server, e il pannello la mostra.
In ristrutturazione bisogna tirare cavi nuovi?
No. Il pannello funziona in wifi e si alimenta da un punto vicino.
Serve Internet?
No. Il pannello e il server lavorano nella rete locale. Per gli aggiornamenti software da remoto il server ha bisogno di una connessione Internet.
I pannelli si possono aggiornare senza andare in cantiere?
Sì. Il software di ogni pannello si carica da remoto con SonaHMI Manager.
In quali lingue è l'interfaccia?
L'interfaccia funziona in molte lingue, e la lingua si cambia con l'apparecchio in funzione.
