SonaHMI SNTP08 affiche au mur, en plein écran, la vue que vous concevez sur le serveur d'automatisation, réunit sur la même page des systèmes BACnet, KNX et Modbus, vous laisse rattacher le voyant RVB de son boîtier à l'état de votre choix, et le fait sur un afficheur de 8 pouces : un écran tactile d'automatisation.
Où se place le SNTP08
Le SNTP08 est un petit écran et il trouve sa place à deux endroits. Aux salles de réunion, il se pose à l'extérieur de la porte, dans le couloir. Dans les chambres d'hôtel, les chambres d'hôpital et les appartements, il se pose à l'intérieur de la pièce. Sa petite taille et son coût plus bas rendent l'opération réalisable dans les projets qui comptent beaucoup de pièces. Il se monte aussi en porte d'armoire électrique ou dans un local technique.
Voyant d'état programmable

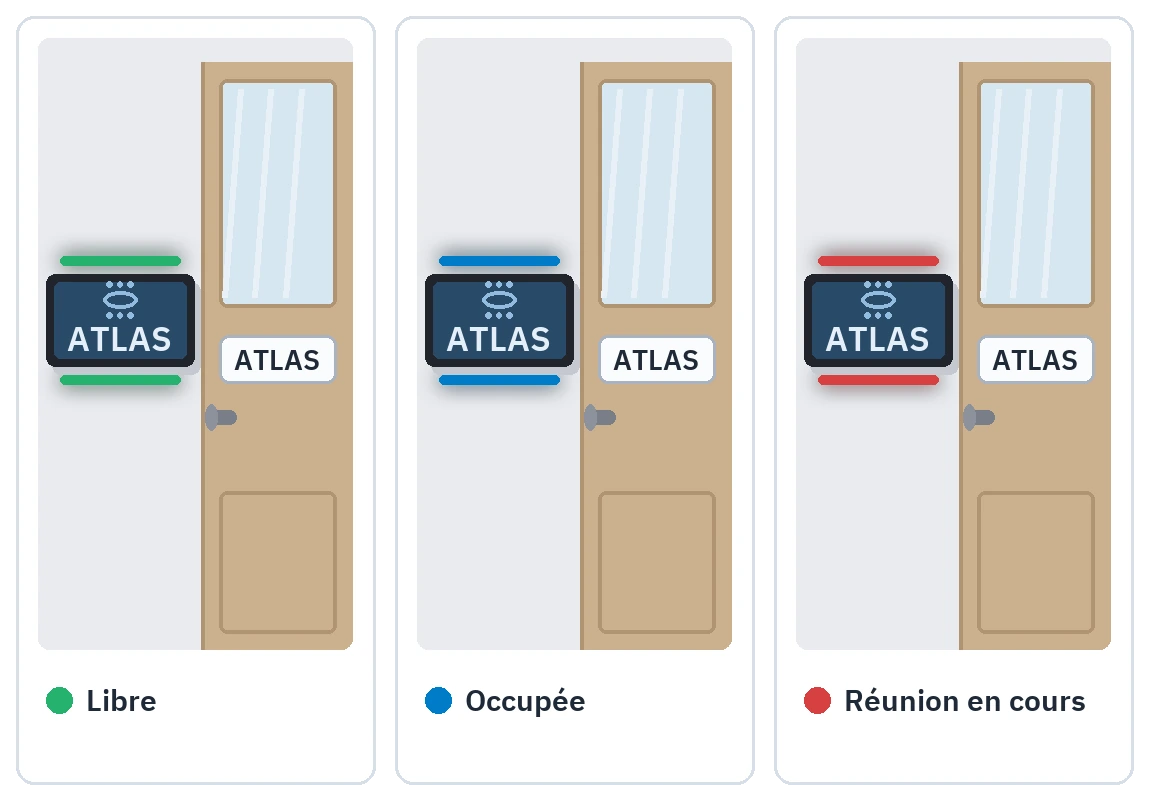

Deux LED RVB sont intégrées au boîtier et prennent huit couleurs. La couleur se pilote depuis le serveur d'automatisation ; c'est vous qui décidez de l'état auquel vous la rattachez. À la porte d'une salle de réunion, elle montre l'occupation. Dans une chambre d'hôtel, elle signale l'état de service. Dans une armoire électrique, elle rend un défaut visible à distance. Le nombre d'états auxquels elle se rattache est celui des points que vous surveillez dans le système.
Pourquoi cet écran

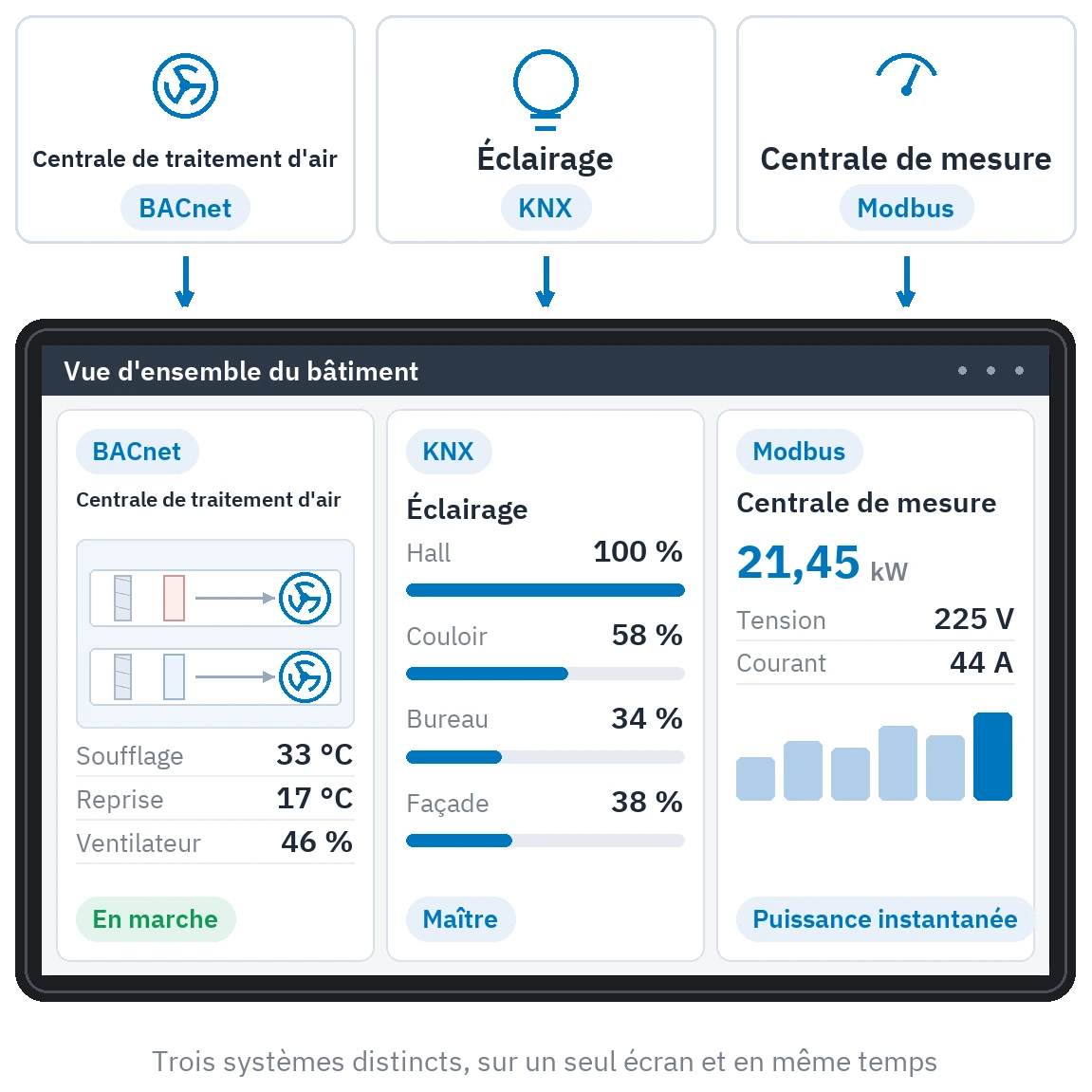

Dans le monde KNX, les écrans tactiles arrivent avec des modèles tout faits. Impossible d'y poser un plan, impossible de concevoir une vue pour un client précis. Du côté de la GTB, l'écran tactile n'existe pratiquement pas. SonaHMI règle les deux. Sur un même écran, une CTA BACnet, un éclairage KNX et une centrale de mesure Modbus apparaissent sur la même vue.
La vue, c'est vous qui la dessinez
La vue ne vient pas d'un modèle. Vous dessinez le plan sur le serveur et donnez cette page à l'écran. Quand vous modifiez la page sur le serveur, l'écran suit ; vous n'avez pas à toucher l'écran. Chaque écran peut afficher une page différente.
Les services hors automatisation sur le même écran

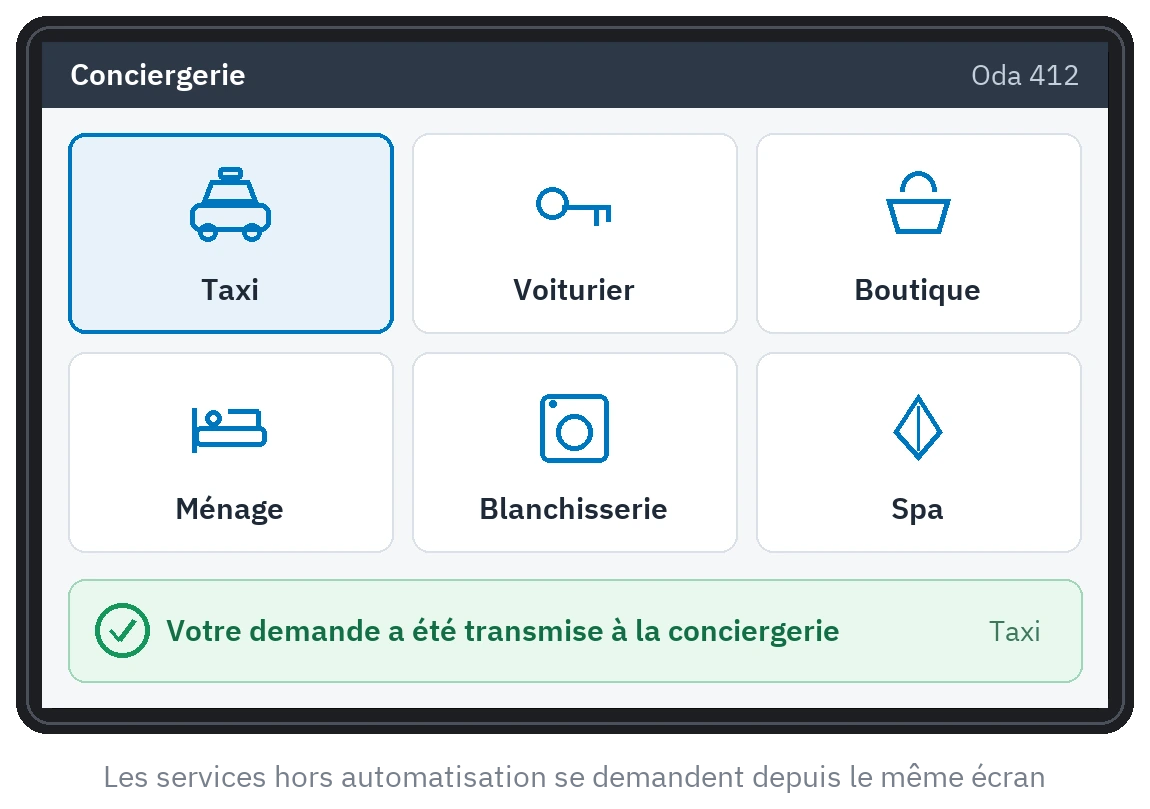

L'écran n'affiche pas que l'automatisation. Dans une résidence, il devient une vue de conciergerie d'où se demandent taxi, voiturier et courses. Dans un hôtel, l'écran indique le service demandé et le temps qu'il prendra. Une vue d'information sort du même écran.
Montage et alimentation

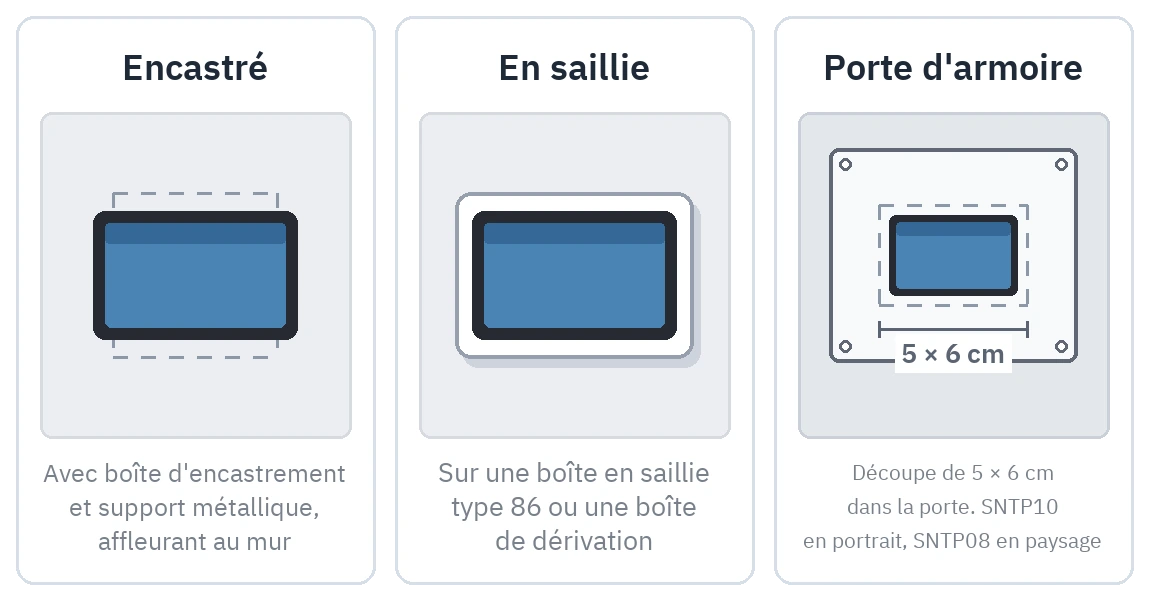

L'écran est alimenté en PoE ou en 220 volts. Il rejoint le réseau en Ethernet ou en Wi-Fi. En rénovation, il n'y a pas de nouveau câble à tirer. Le montage se fait encastré, en saillie ou dans une porte d'armoire. La boîte d'encastrement et le support de montage métallique sont dans la boîte. Pour le montage en porte d'armoire, une découpe de 5 × 6 centimètres est pratiquée dans la porte, à l'horizontale.
Le premier démarrage
À la première mise sous tension, un assistant de configuration apparaît, et il fonctionne dans de nombreuses langues. Type de réseau, adresse, coordonnées du serveur, économiseur d'écran et code PIN se saisissent pas à pas. Si la configuration est interrompue, l'écran reprend là où il s'était arrêté. Après une remise à zéro d'usine, il revient au même assistant.
Mode kiosque
L'écran fonctionne en mode application unique. L'utilisateur ne voit que l'interface d'automatisation et ne peut atteindre ni les réglages ni une autre application. La barre d'état et la barre de navigation sont masquées. L'écran est empêché de se mettre en veille et reste allumé en permanence. En cas de problème de réseau ou de connexion, l'écran l'écrit en gros caractères lisibles.
Déclenché depuis l'automatisation

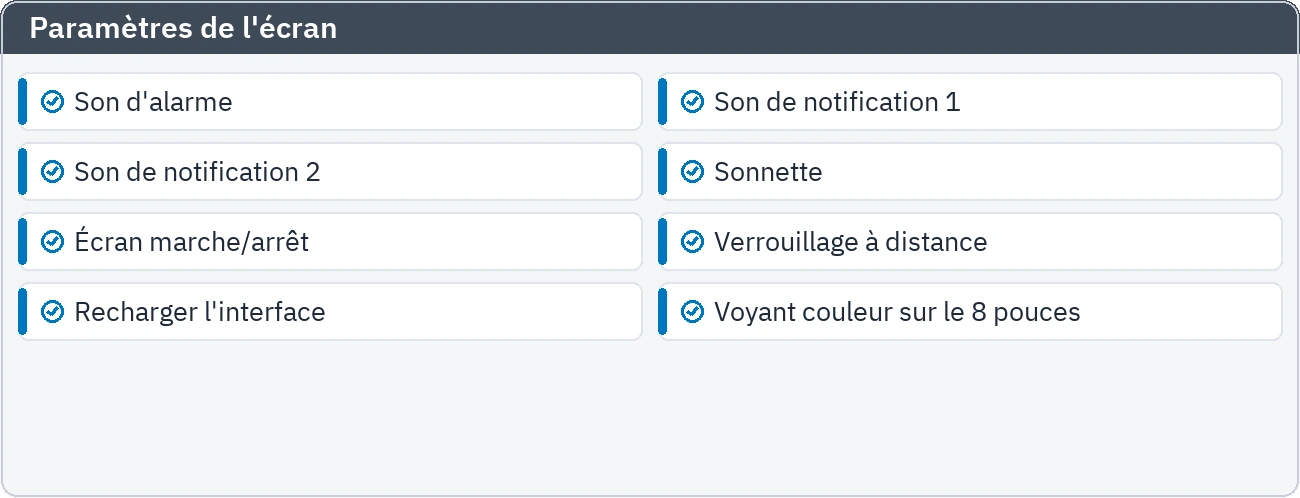

Une partie des fonctions de l'écran est liée à un point de données et participe aux scènes.
- Son d'alarme
- Son de notification un
- Son de notification deux
- Sonnette
- Recharger l'interface
- Allumer et éteindre l'écran
- État de l'écran
- Verrouiller l'écran
- État de communication
- Commande de la LED de l'écran
- État de la LED de l'écran
Un exemple : quand une réunion commence, la LED de l'écran du couloir passe au rouge.
Gérer les écrans

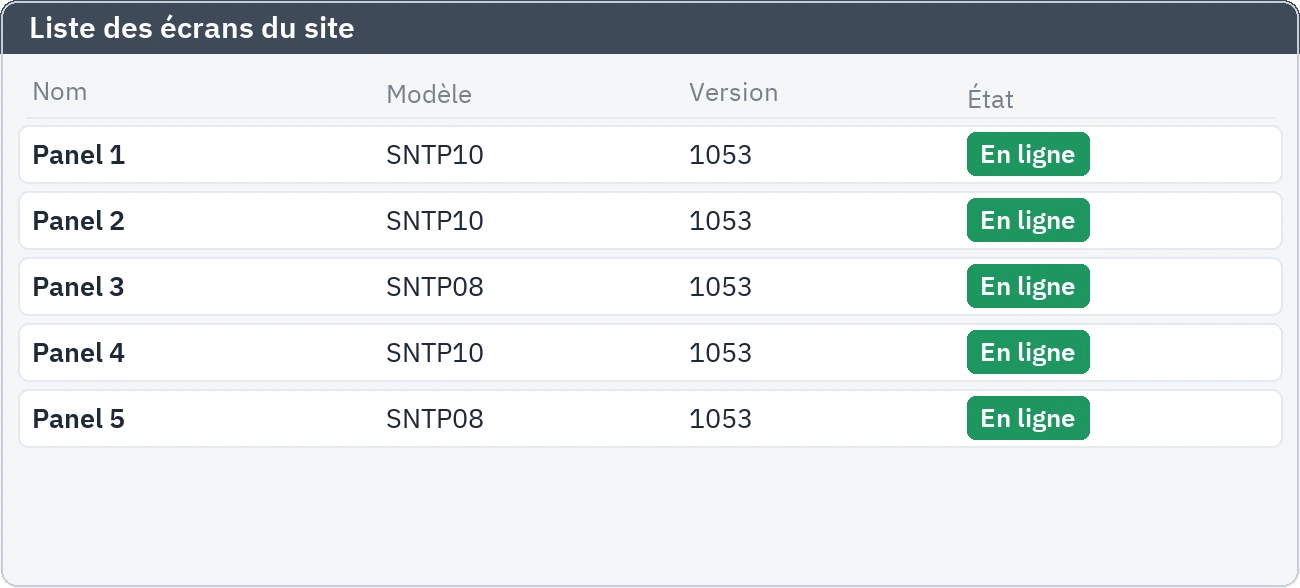

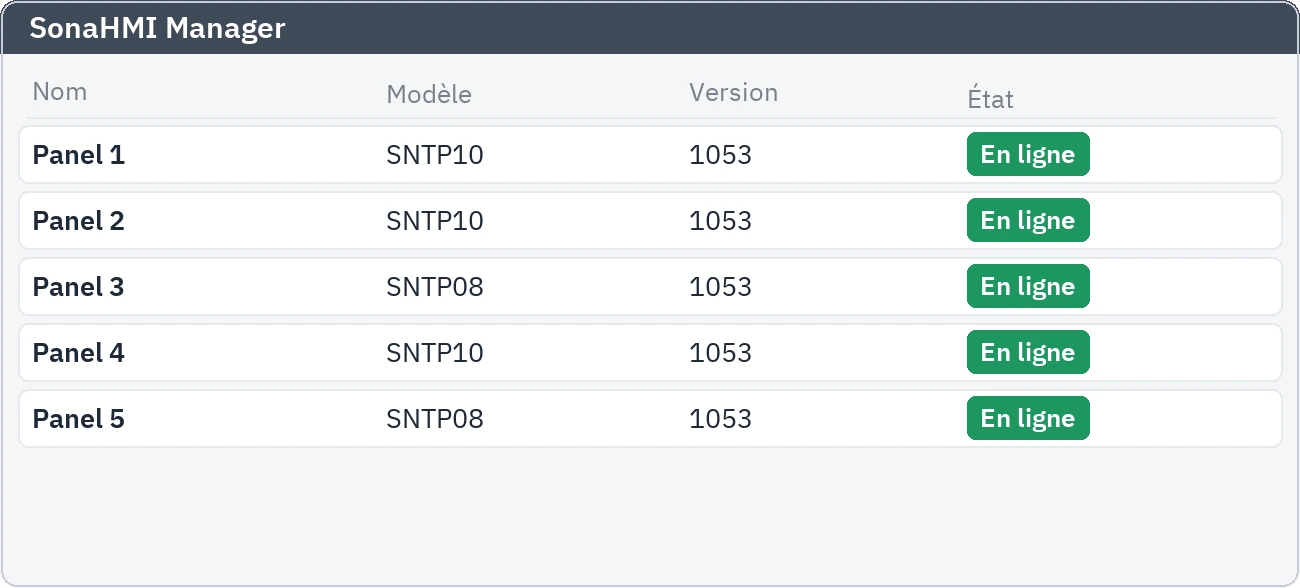

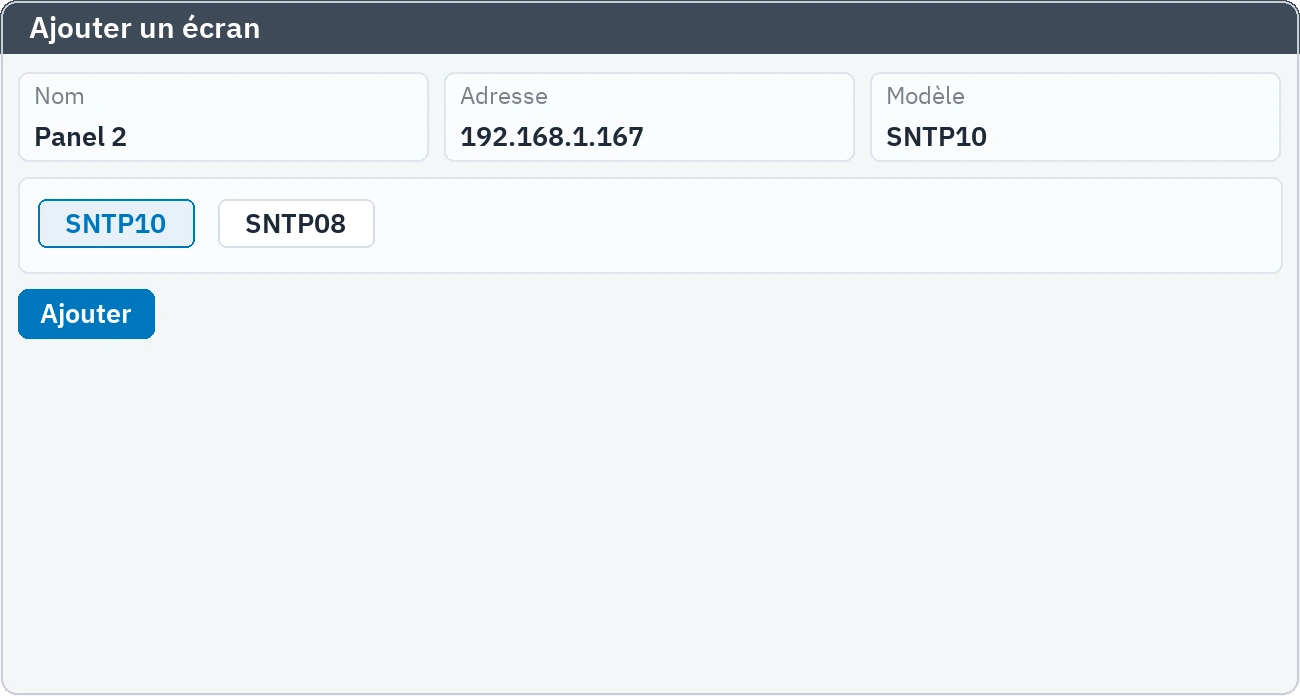

Chaque écran du site se gère depuis une seule liste avec SonaHMI Manager. L'application est gratuite et s'installe depuis la boutique du serveur. Inventaire des écrans, réglages réseau, économiseurs d'écran et mises à jour logicielles passent tous par là. Les commandes partent directement vers les écrans : le serveur n'en est pas chargé.
- Liste des modèles et des versions logicielles
- Retrouver les écrans quand leur adresse change
- Configuration réseau et Wi-Fi à distance
- Mise à jour des coordonnées de connexion au serveur
- Bibliothèque d'économiseurs d'écran et envoi
- Gestion du code PIN
- Verrouillage à distance
- Allumage et extinction de l'écran à distance
- Redémarrage
- Recharger l'interface
- Déclencher un signal sonore
- Gestion des langues
- Mises à jour logicielles à distance
- Changer la couleur de la LED RVB à distance
Sécurité
L'écran et le serveur dialoguent sur le réseau local. Le menu de réglages local est protégé par un code PIN ; l'utilisateur ne peut entrer ni dans les réglages ni dans une autre application. L'écran peut être verrouillé à distance, et pendant le verrouillage la dalle reste noire et ne répond pas au toucher. Les mises à jour logicielles se lancent depuis le centre : personne ne marche jusqu'à chaque écran.
Combien d'écrans
Jusqu'à vingt écrans se raccordent à un serveur d'automatisation. Chaque écran peut afficher une page différente. En déclarant des utilisateurs distincts, chaque écran reçoit son propre jeu de vues. C'est ainsi que se séparent pièces, étages ou bâtiments.
Où il est employé
Chambre d'hôtel
Vue de commande et voyant d'état dans la chambre.
Salle de réunion
L'écran extérieur montre l'occupation ; l'écran intérieur pilote éclairage et climat.
Chambre d'hôpital
Confort de la chambre et notifications du centre.
Appartement et villa
Écran de chambre, de couloir et d'entrée.
Bureaux
Commande par zone.
Magasin
Écran de l'espace personnel.
Local technique
Une vue d'exploitation sur le tableau, et le signalement d'un défaut à distance par la LED.
Caractéristiques SonaHMI SNTP08
Les valeurs ci-dessous sont reprises directement de la fiche technique ; le montage en porte d'armoire et la dimension de découpe sont complétés d'après ce que montre la vidéo d'installation.
| Taille / type | Tactile IPS 8″ |
|---|---|
| Résolution | 1280 × 800 |
| Luminosité | 350 cd/m² |
| Couleurs | 16,7 M |
| Angle de vision | 85° / 85° / 85° / 85° |
| Tactile | Capacitif multipoint |
| Surface active | 120,96 × 68,04 mm |
| Ethernet | RJ45 10/100/1000M (PoE pris en charge) |
|---|---|
| Sans fil | Wi-Fi 802.11 a/b/g/n |
| Bluetooth | 4.0 |
| Série | RS485 |
| USB | Type-C |
| Alimentation externe | 220 V CA |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| Consommation | max. ~20 W |
| LED d'état | RVB 8 couleurs, pilotée à distance |
|---|---|
| Audio | Haut-parleur intégré + microphone |
| Montage | Encastré / en saillie / porte d'armoire |
|---|---|
| Compatibilité boîtier | Boîte d'encastrement type 86 / US / EU |
| Découpe porte d'armoire | 5 × 6 cm, à l'horizontale |
| Dimensions (l × H × P) | 200 × 124,59 × 37,7 mm (11,6 mm de saillie en pose en saillie) |
| Poids net | 0,4 kg |
| Matériau | Boîtier plastique + surface tactile en verre |
| Température de fonctionnement | 0 – 50 °C |
|---|---|
| Humidité de fonctionnement | 0 % – 90 % (sans condensation) |
| Température de stockage | 0 – 60 °C |
Quand choisir SNTP10 à la place
Là où un écran plus large est nécessaire, SNTP10 s'impose. Les grandes pages comme les plans se lisent plus confortablement sur 10,1 pouces. Les deux se raccordent au même serveur et affichent la même interface.
Fiche technique
- SonaHMI SNTP08Télécharger la fiche technique PDF
Gérer les écrans avec SonaHMI Manager
Gérer depuis un seul endroit les écrans tactiles d'un site : inventaire, réglages réseau, économiseurs d'écran, verrouillage à distance et mises à jour logicielles.
Questions fréquentes
À quoi sert la LED RVB ?
Les deux LED du boîtier prennent huit couleurs et la couleur se pilote depuis le serveur d'automatisation. C'est vous qui décidez de l'état auquel vous les rattachez : l'occupation à la porte d'une salle de réunion, l'état de service dans une chambre d'hôtel, un défaut dans une armoire électrique.
L'écran fonctionne-t-il seul ?
Non. L'écran se raccorde au serveur d'automatisation sur le réseau local et affiche les pages de ce serveur. Sans le serveur, il n'y a rien à afficher.
Puis-je concevoir une vue sur mesure, comme un plan ?
Oui. La page se dessine librement sur le serveur, et l'écran l'affiche.
Faut-il tirer un nouveau câble en rénovation ?
Non. L'écran fonctionne en Wi-Fi et s'alimente depuis un point proche.
Internet est-il nécessaire ?
Non. L'écran et le serveur travaillent sur le réseau local. Le serveur a besoin d'une connexion Internet pour les mises à jour logicielles à distance.
Les écrans peuvent-ils être mis à jour sans se déplacer ?
Oui. Le logiciel de chaque écran s'installe à distance par SonaHMI Manager.
Dans quelles langues l'interface existe-t-elle ?
L'interface fonctionne dans de nombreuses langues, et la langue se change en cours d'utilisation.
