SonaHMI SNTP08 把您在自动化服务器上设计好的画面，全屏显示在墙上， 让 BACnet、KNX 和 Modbus 那边的系统出现在同一页里， 外壳上的 RGB 指示灯，您想绑到哪个状态就绑到哪个状态， 它是一块 8 英寸屏的自动化触摸屏。
SNTP08 装在哪儿
SNTP08 尺寸小，装在两类地方。会议室是装在门外、走廊那一侧。酒店客房、病房和住宅这类地方，是装在房间里面。个头小、又更经济，让需要很多个房间的项目做起来能上规模。它也装在配电箱的柜门上，或者装在设备间里。
可编程状态指示灯

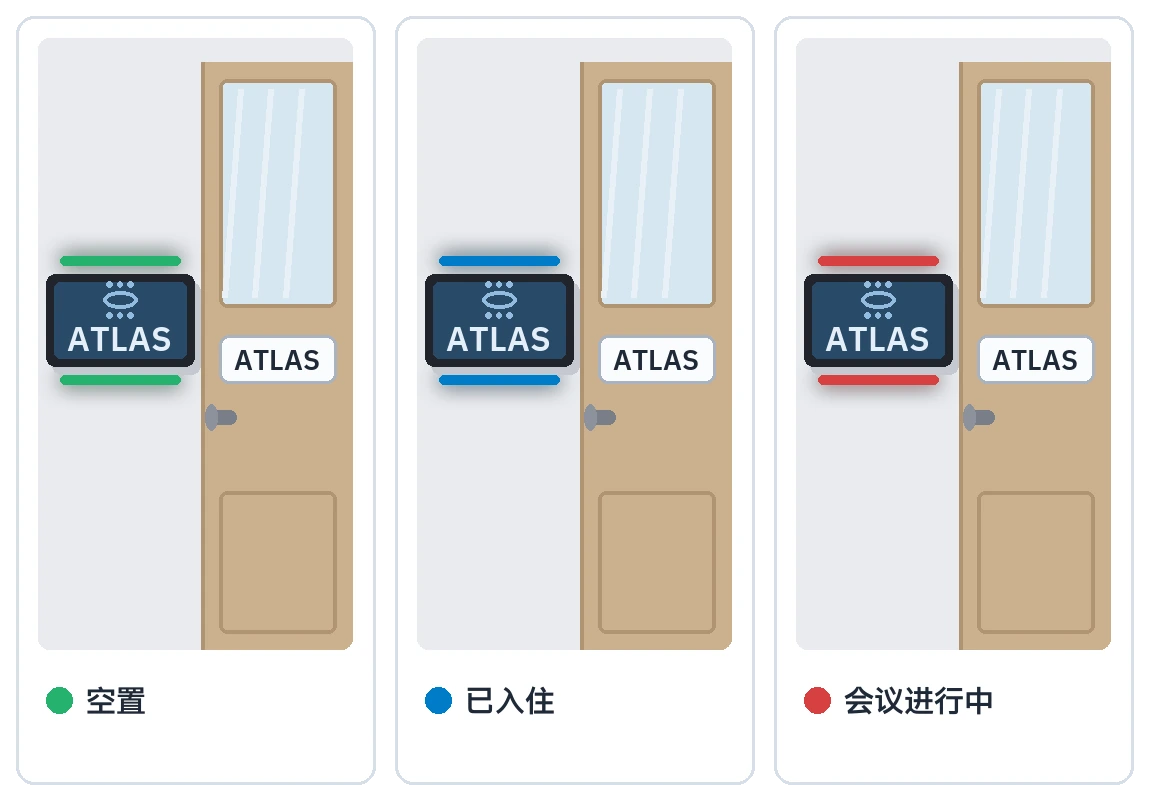

它的外壳上有两盏 RGB 指示灯，一共八种颜色。颜色由您从自动化服务器驱动；要把它绑到哪个状态，由您来定。装在会议室门口，它显示占用。装在酒店客房里，它提示服务状态。装在配电箱里，它把一个故障在远处就显示出来。它能绑的状态有多少，取决于您在系统里监视了多少个点。
为什么是这块屏

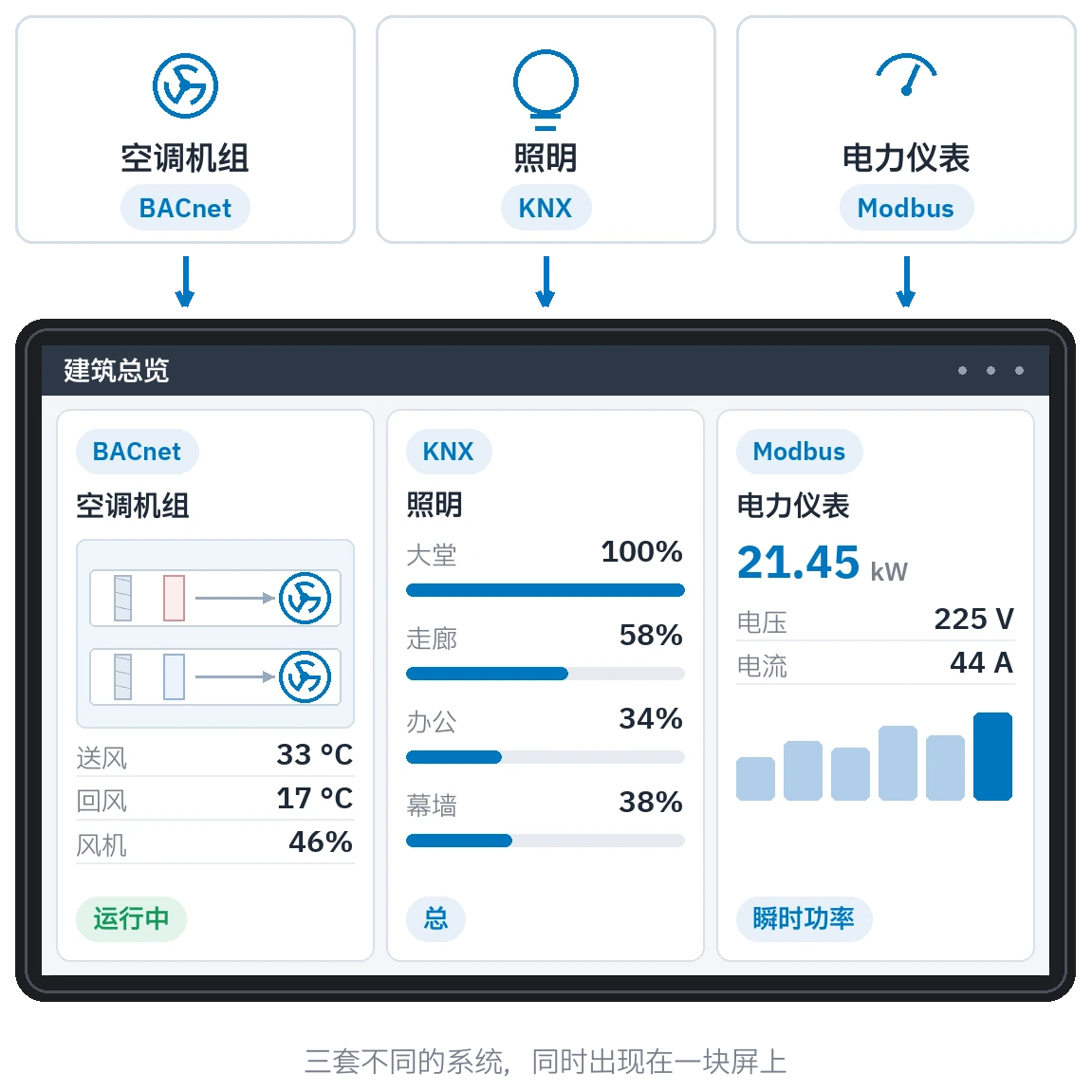

KNX 这一行的触摸屏都是带着现成模板来的。放不了平面图，做不出给这个客户专门设计的画面。楼宇管理那一头，触摸屏则几乎没有。SonaHMI 把两件事一起解决。一块屏上，BACnet 的空调机组、KNX 的照明和 Modbus 的电力仪表出现在同一个画面里。
画面由您来设计
画面不是从现成模板来的。平面图在服务器上设计好，把那一页给这块屏。您在服务器上改了页面，屏上跟着变；不用去动那块屏。每块屏可以显示不同的页面。
自动化之外的活儿也在同一块屏上

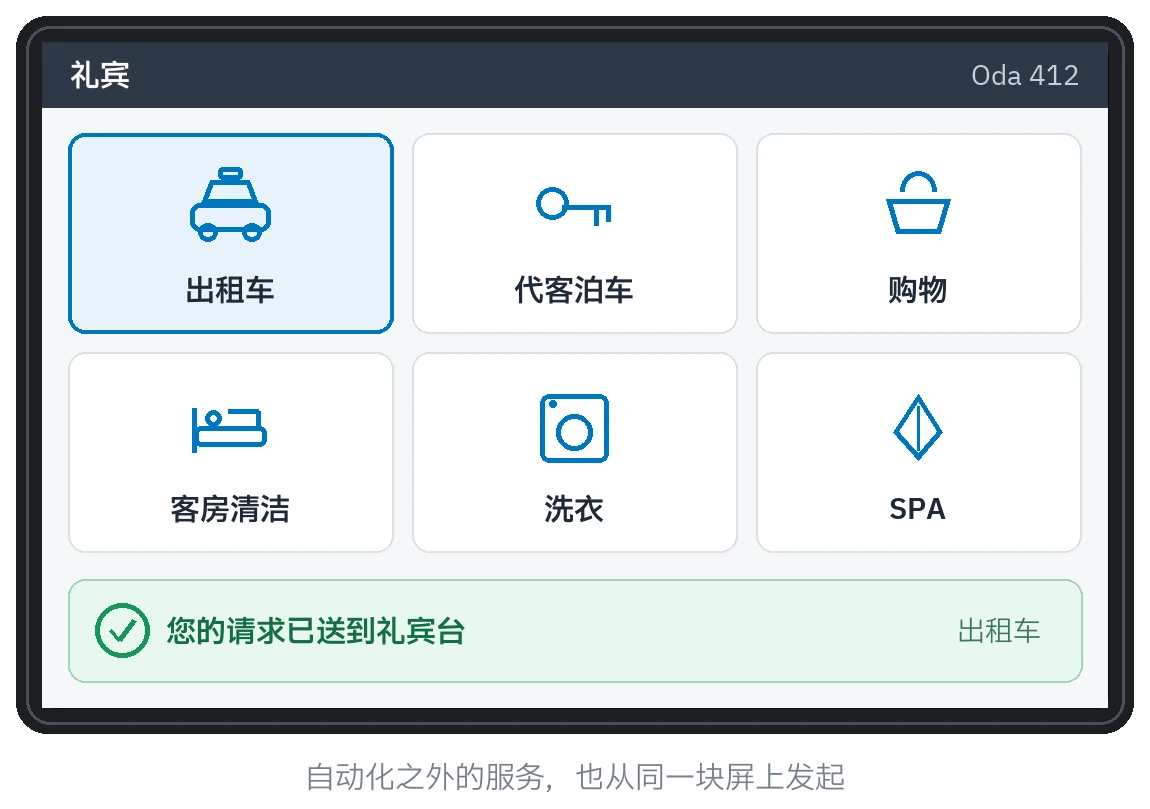

这块屏显示的不只是自动化。在公寓式住宅里它是礼宾画面；叫出租车、叫代客泊车、下超市订单，都从屏上发起。在酒店里，屏上显示要的是哪项服务、要多久。信息发布画面也出自同一块屏。
安装与供电
触摸屏用 PoE 供电，也可以用 220 伏供电。接网走以太网或者 WiFi。改造项目里，数据这一路不用重新布线。安装方式有暗装、明装和配电箱安装三种。暗盒和金属安装支架随箱附带。装在配电箱上时，盖板上按横向开一个 5 × 6 厘米的孔。
第一次开机
触摸屏第一次开机时会出现安装向导，支持多种语言。网络类型、地址、服务器信息、屏保和 PIN 一步步填进去。安装中途断了，触摸屏从断掉的地方接着来。恢复出厂设置后，还是落回这个向导。
看板模式
触摸屏以单应用模式运行。用户只看到组态界面；进不去设置，也切不到别的应用。状态栏和导航栏都隐藏起来。屏幕不休眠，一周七天、一天二十四小时开着。网络或者登录信息出错时，触摸屏用大而清楚的字把它写出来。
能由自动化触发的
触摸屏的一部分功能接到数据点上，可以纳入场景。
- 报警声
- 提示音一
- 提示音二
- 门铃
- 刷新界面
- 点亮和熄灭屏幕
- 屏幕状态
- 锁定触摸屏
- 通信状态
- 触摸屏 LED 命令
- 触摸屏 LED 状态
举个例子：会议一开始，走廊上那块屏的指示灯就转成红色。
触摸屏的管理
场站里所有触摸屏用 SonaHMI Manager 在一份清单里管理。这个应用是免费的，从服务器的商店安装。触摸屏清单、网络设置、屏保和软件升级都从这里走。命令直接发给触摸屏；所以服务器不会被拖累。
- 型号和软件版本清单
- 地址变了也能重新找到触摸屏
- 远程配置网络和 WiFi
- 更新服务器连接信息
- 屏保图库与上传
- PIN 管理
- 远程锁定
- 远程点亮和熄灭屏幕
- 重启
- 刷新界面
- 触发声音提示
- 语言管理
- 远程升级软件
- 远程更改 RGB 指示灯颜色
安全
触摸屏和服务器在本地网络里对话。本地设置菜单用 PIN 保护；用户进不了设置，也切不到别的应用。触摸屏可以远程锁定，锁着的时候屏幕熄灭，触摸也没有反应。软件升级从中心执行，不必一块块跑过去。
能接多少块
一台自动化服务器最多接二十块触摸屏。每块可以显示不同的页面。建立不同的用户，就能给每块屏一套单独的画面。房间、楼层或者建筑就是这样分开的。
用在哪里
酒店客房
房间里的控制画面和状态指示。
会议室
门外的屏显示占用状态，房间里的屏控制照明和空调。
病房
病房舒适度和从中心推送通知。
公寓与别墅
卧室、走廊和入户处的屏。
办公
分区控制。
门店
员工区域的屏。
设备间
配电箱上的运维画面，故障通过指示灯在远处就能看到。
SonaHMI SNTP08 技术参数
下面的数值一字不差取自产品技术参数表；配电箱安装和盖板开孔那两行，由安装视频的说明补齐。
| 尺寸 / 类型 | 8″ IPS 触摸屏 |
|---|---|
| 分辨率 | 1280 × 800 |
| 亮度 | 350 cd/m² |
| 色彩 | 16.7M |
| 可视角度 | 85° / 85° / 85° / 85° |
| 触控 | 电容多点触控 |
| 有效显示区 | 120.96 × 68.04 mm |
| 以太网 | RJ45 10/100/1000M（支持 PoE） |
|---|---|
| 无线 | Wi-Fi 802.11 a/b/g/n |
| 蓝牙 | 4.0 |
| 串口 | RS485 |
| USB | Type-C |
| 外部供电 | 220 V AC |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| 功耗 | 最大约 20 W |
| 状态指示灯 | 8 色 RGB，可远程控制 |
|---|---|
| 声音 | 内置扬声器 + 麦克风 |
| 安装 | 暗装 / 明装 / 配电箱 |
|---|---|
| 暗盒兼容 | 86 型 / US / EU 暗盒 |
| 配电箱盖板开孔 | 5 × 6 cm，横向 |
| 尺寸（宽 × 高 × 深） | 200 × 124.59 × 37.7 mm（明装凸出 11.6 mm） |
| 净重 | 0.4 kg |
| 材质 | 塑料外壳 + 玻璃触摸面板 |
| 工作温度 | 0 – 50 °C |
|---|---|
| 工作湿度 | 0% – 90%（无凝露） |
| 储存温度 | 0 – 60 °C |
什么时候该选 SNTP10
需要更宽的屏，就用 SNTP10。平面图这类大页面，在 10.1 英寸上读起来更从容。两块屏接的是同一台服务器，显示的是同一套界面。
产品技术参数表
- SonaHMI SNTP08下载技术参数表 PDF
用 SonaHMI Manager 管理触摸屏
从一处管理场站里的触摸屏：清单、网络设置、屏保、远程锁定和软件升级。
常见问题
RGB 指示灯有什么用？
外壳上的两盏指示灯有八种颜色，颜色由自动化服务器驱动。要把它绑到哪个状态，由您来定：会议室门口的占用、酒店客房的服务状态、配电箱里的一个故障。
触摸屏能单独工作吗？
不能。触摸屏连的是本地网络里的自动化服务器，显示的是服务器上的页面。没有服务器，它就没有东西可显示。
能做平面图这样专门设计的画面吗？
能做。页面在服务器上随您自由设计；触摸屏把它显示出来。
改造项目里需要重新布线吗？
不需要。触摸屏能走 WiFi，就近取电即可。
需要联网吗？
不需要。触摸屏和服务器在本地网络里工作。只有远程升级软件时，服务器需要联网。
不去现场能升级触摸屏吗？
能。所有触摸屏的软件都通过 SonaHMI Manager 远程装上去。
界面支持哪些语言？
界面支持多种语言，而且运行中就能切换。
