SonaHMI SNTP08 показывает на стене во весь экран тот вид, который вы проектируете на сервере автоматизации, сводит на одну страницу системы со стороны BACnet, KNX и Modbus, позволяет привязать светодиод RGB в её корпусе к любому состоянию на ваш выбор и делает это на дисплее 8 дюймов: сенсорная панель автоматизации.
Где ставится SNTP08
SNTP08 — небольшая панель, и ставится она в двух местах. У переговорных — снаружи, на двери, в коридоре. В гостиничных номерах, больничных палатах и квартирах — внутри помещения. Небольшой размер и более низкая цена делают задачу выгодной там, где оснащать нужно много помещений. Её монтируют и в дверь электрощита, и в техническом помещении.
Программируемый индикатор состояния

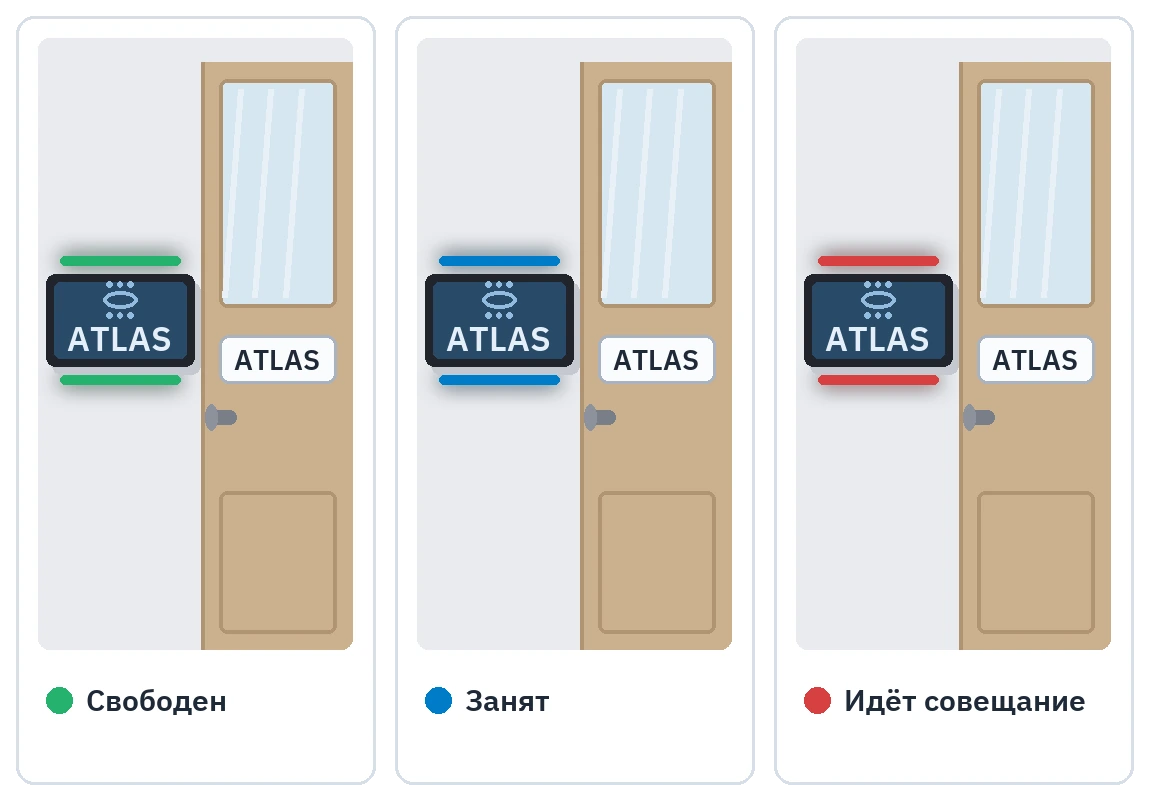

В корпусе установлены два светодиода RGB, и они принимают восемь цветов. Цветом вы управляете с сервера автоматизации; к какому состоянию его привязать, решаете вы. У двери переговорной он показывает занятость. Внутри гостиничного номера сообщает состояние обслуживания. В электрощите делает неисправность видной издалека. Число состояний, к которым его можно привязать, равно числу точек, за которыми вы следите в системе.
Почему именно эта панель
В мире KNX сенсорные панели приходят с готовыми шаблонами. План этажа в них не помещается, а экран под конкретного заказчика спроектировать нельзя. Со стороны диспетчеризации зданий сенсорных панелей практически нет. SonaHMI решает обе задачи. На одной панели рядом выходят приточно-вытяжная установка BACnet, освещение KNX и анализатор сети Modbus.
Экран рисуете вы
Экран не выходит из шаблона. План этажа проектируется на сервере, и эта страница отдаётся панели. Изменили страницу на сервере — панель меняется вместе с ней; трогать панель не нужно. Каждая панель может показывать свою страницу.
Услуги за пределами автоматизации на той же панели
Панель показывает не только автоматизацию. В жилом комплексе она становится экраном консьержа, с которого заказывают такси, парковщика и покупки. В гостинице панель показывает заказанную услугу и сколько она займёт. Информационный экран тоже выходит из той же панели.
Монтаж и питание
Панель питается по PoE или от 220 вольт. В сеть заходит по Ethernet или Wi-Fi. При ремонте новую линию данных тянуть не нужно. Монтаж выполняется скрыто, накладно или в дверь щита. Подрозетник и металлическая монтажная рамка лежат в коробке. Для монтажа в дверь щита в двери делается вырез 5 × 6 сантиметров, горизонтально.
Первое включение
При первом включении панели появляется мастер пусконаладки, и он работает на многих языках. Тип сети, адрес, данные сервера, заставка и PIN вводятся шаг за шагом. Если пусконаладку прервать, панель продолжит с того места, где остановилась. После сброса к заводским настройкам она возвращается к тому же мастеру.
Режим киоска
Панель работает в режиме одного приложения. Пользователь видит только интерфейс автоматизации и не попадает ни в настройки, ни в другое приложение. Строка состояния и панель навигации скрыты. Экран не даёт себе уснуть, и панель остаётся включённой круглосуточно. Если возникает проблема с сетью или входом, панель пишет об этом крупным читаемым шрифтом прямо на экране.
Запускается из автоматизации
Часть функций панели привязана к точке данных и участвует в сценариях.
- Сигнал аварии
- Сигнал уведомления один
- Сигнал уведомления два
- Дверной звонок
- Перезагрузить интерфейс
- Включить и выключить экран
- Состояние экрана
- Заблокировать панель
- Состояние связи
- Команда светодиоду панели
- Состояние светодиода панели
Пример: когда начинается совещание, светодиод панели в коридоре краснеет.
Управление панелями
Все панели объекта ведутся из одного списка в SonaHMI Manager. Приложение бесплатно и ставится из магазина сервера. Список панелей, сетевые настройки, заставки и обновления программы идут отсюда. Команды уходят прямо на панели, поэтому сервер этим не нагружается.
- Список моделей и версий программы
- Повторный поиск панелей при смене адреса
- Настройка сети и Wi-Fi по сети
- Обновление учётных данных сервера
- Библиотека заставок и загрузка изображений
- Управление PIN-кодом
- Блокировка по сети
- Включение и выключение экрана по сети
- Перезапуск
- Перезагрузка интерфейса
- Запуск звукового сигнала
- Управление языками
- Обновление программы по сети
- Смена цвета светодиода RGB по сети
Безопасность
Панель и сервер общаются в локальной сети. Локальное меню настроек защищено PIN-кодом; пользователь не попадает ни в настройки, ни в другое приложение. Панель можно заблокировать по сети, и на время блокировки экран остаётся тёмным и не отвечает на касания. Обновления программы запускаются из центра, поэтому никому не нужно обходить панели по одной.
Сколько панелей
К одному серверу автоматизации подключается до двадцати панелей. Каждая панель может показывать свою страницу. Если завести отдельных пользователей, каждая панель получит свой набор экранов. Так помещения, этажи или здания отделяются друг от друга.
Где применяется
Гостиничный номер
Экран управления и индикатор состояния внутри номера.
Переговорная
Панель снаружи двери показывает занятость; панель внутри управляет освещением и климатом.
Больничная палата
Комфорт помещения и сообщения с поста.
Квартира и загородный дом
Панель для спальни, коридора и прихожей.
Офис
Управление по зонам.
Магазин
Панель в зоне персонала.
Техническое помещение
Рабочий экран на щите и сообщение о неисправности издалека через светодиод.
Технические данные SonaHMI SNTP08
Значения ниже взяты прямо из технического описания; монтаж в дверь щита и размер выреза дополнены тем, что показано в видео о монтаже.
| Размер / тип | Сенсорный IPS 8″ |
|---|---|
| Разрешение | 1280 × 800 |
| Яркость | 350 кд/м² |
| Цвета | 16,7 млн |
| Угол обзора | 85° / 85° / 85° / 85° |
| Сенсор | Ёмкостный, мультитач |
| Активная область | 120,96 × 68,04 мм |
| Ethernet | RJ45 10/100/1000M (поддерживает PoE) |
|---|---|
| Радио | Wi-Fi 802.11 a/b/g/n |
| Bluetooth | 4.0 |
| Последовательный порт | RS485 |
| USB | Type-C |
| Внешнее питание | 220 В перем. тока |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| Потребление | макс. ~20 Вт |
| Светодиод состояния | RGB, 8 цветов, управляется по сети |
|---|---|
| Звук | Встроенный динамик + микрофон |
| Монтаж | Скрытый / накладной / в дверь щита |
|---|---|
| Совместимость с коробкой | Подрозетник типа 86 / US / EU |
| Вырез в двери щита | 5 × 6 см, горизонтально |
| Габариты (Ш × В × Г) | 200 × 124,59 × 37,7 мм (выступ 11,6 мм при накладном монтаже) |
| Масса нетто | 0,4 кг |
| Материал | Пластиковый корпус + стеклянная поверхность |
| Рабочая температура | 0 – 50 °C |
|---|---|
| Рабочая влажность | 0 % – 90 % (без конденсации) |
| Температура хранения | 0 – 60 °C |
Когда вместо неё нужна SNTP10
Там, где нужен более широкий экран, ставится SNTP10. Большие страницы вроде плана этажа читаются удобнее на 10,1 дюйма. Обе подключаются к одному серверу и показывают один и тот же интерфейс.
Техническое описание
- SonaHMI SNTP08Скачать техническое описание PDF
Управление панелями через SonaHMI Manager
Вести сенсорные панели объекта из одной точки: список устройств, сетевые настройки, заставки, блокировка по сети и обновления программы.
Частые вопросы
Для чего нужен светодиод RGB?
Два светодиода в корпусе принимают восемь цветов, а цветом управляет сервер автоматизации. К какому состоянию их привязать, решаете вы: занятость у двери переговорной, состояние обслуживания в гостиничном номере, неисправность в электрощите.
Работает ли панель сама по себе?
Нет. Панель подключается к серверу автоматизации в локальной сети и показывает страницы этого сервера. Без сервера показывать нечего.
Можно ли спроектировать свой экран, например план этажа?
Да. Страница свободно проектируется на сервере, а панель её показывает.
Нужно ли тянуть новый кабель при ремонте?
Нет. Панель работает по Wi-Fi и питается от ближайшей точки.
Нужен ли интернет?
Нет. Панель и сервер работают в локальной сети. Для обновления программы по сети серверу нужен доступ в интернет.
Можно ли обновлять панели, не выезжая на объект?
Да. Программа каждой панели загружается по сети через SonaHMI Manager.
На каких языках интерфейс?
Интерфейс работает на многих языках, и язык переключается на ходу.
Станьте партнёром Sona.
Проекты строятся на одной платформе. Обучение, техническая поддержка и каталог приложений открыты нашим партнёрам.
