SonaHMI SNTP10 показывает на стене во весь экран тот вид, который вы спроектировали на сервере автоматизации, сводит на одну страницу системы со стороны BACnet, KNX и Modbus и делает это на дисплее 10,1 дюйма: сенсорная панель автоматизации.
Почему именно эта панель

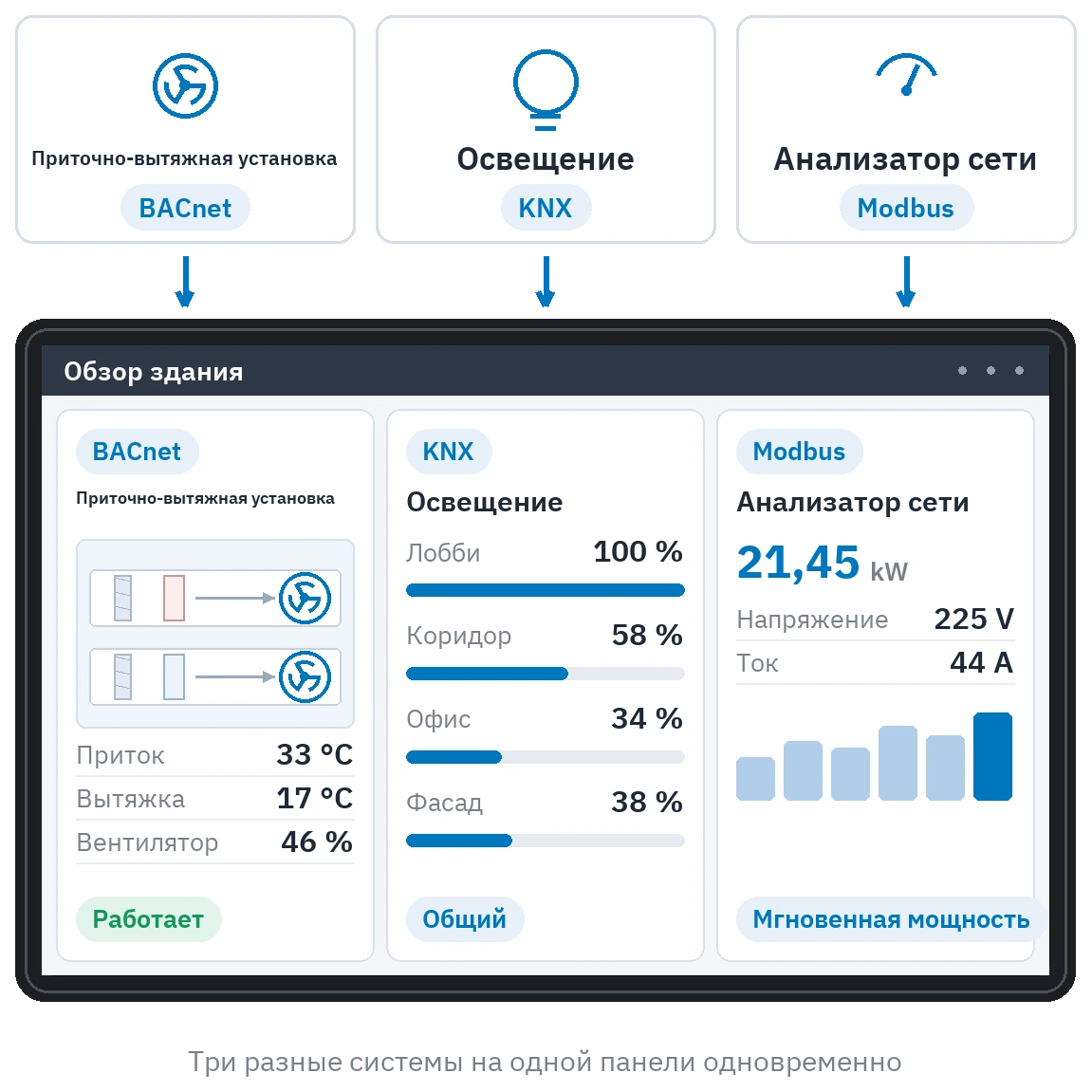

В мире KNX сенсорные панели приходят с готовыми шаблонами. План этажа в них не помещается, а экран под конкретного заказчика спроектировать нельзя. Со стороны диспетчеризации зданий сенсорных панелей практически нет. SonaHMI решает обе задачи. На одной панели рядом выходят приточно-вытяжная установка BACnet, освещение KNX и анализатор сети Modbus.
Экран рисуете вы
Экран не выходит из шаблона. План этажа проектируется на сервере, и эта страница отдаётся панели. Изменили страницу на сервере — панель меняется вместе с ней; трогать панель не нужно. Каждая панель может показывать свою страницу.
Услуги за пределами автоматизации на той же панели

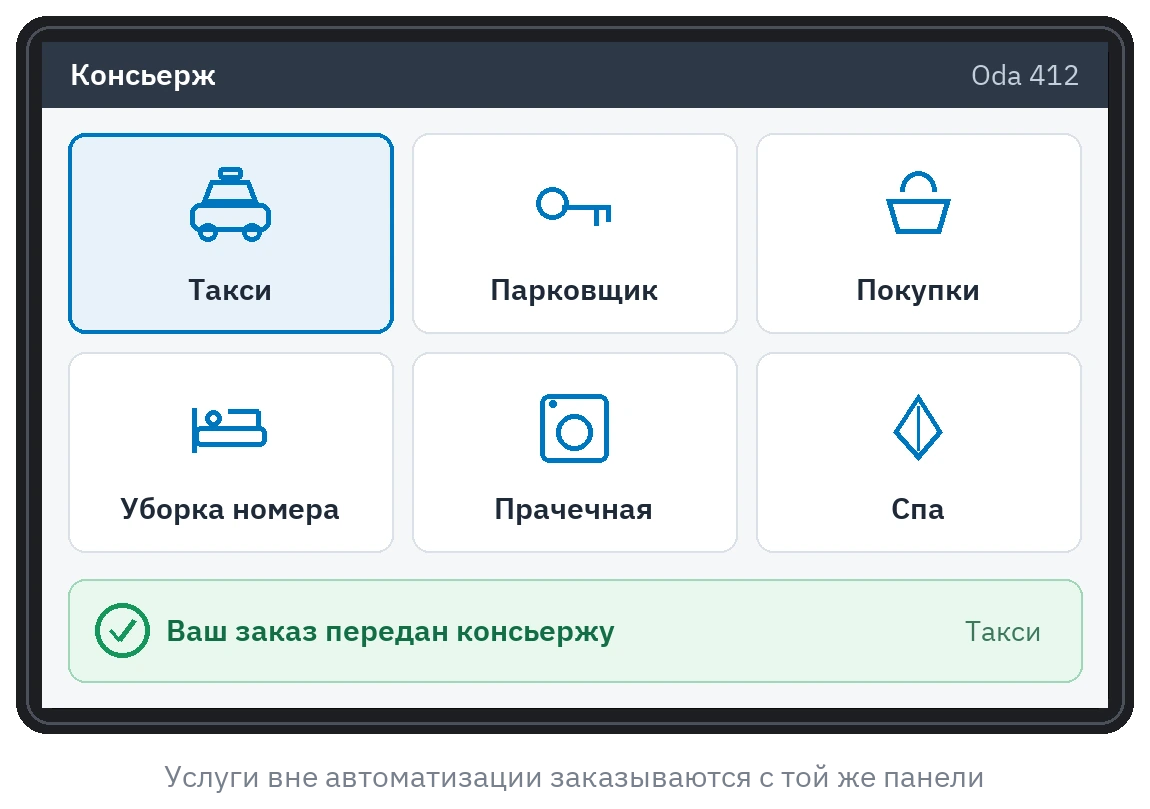

Панель показывает не только автоматизацию. В жилом комплексе она становится экраном консьержа, с которого заказывают такси, парковщика и покупки. В гостинице панель показывает заказанную услугу и сколько она займёт. Информационный экран тоже выходит из той же панели.
Монтаж и питание

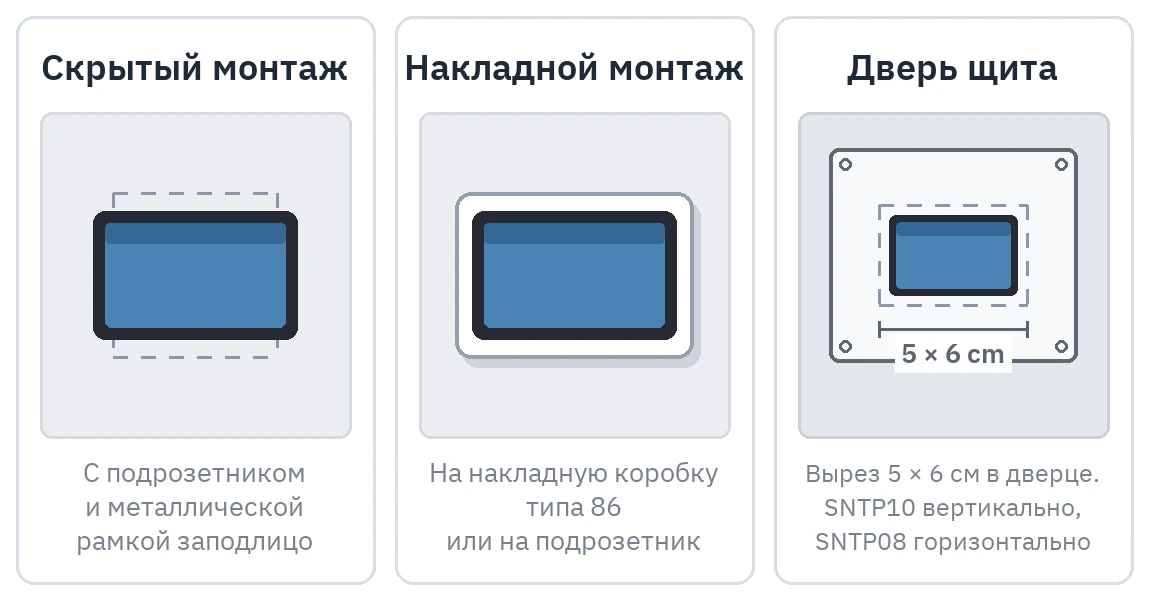

Панель питается по PoE или от 220 вольт. В сеть заходит по Ethernet или Wi-Fi. При ремонте новую линию данных тянуть не нужно. Монтаж выполняется скрыто, накладно или в дверь щита. Подрозетник и металлическая монтажная рамка лежат в коробке. Для монтажа в дверь щита в двери делается вырез 5 × 6 сантиметров, вертикально.
Первое включение
При первом включении панели появляется мастер пусконаладки, и он работает на многих языках. Тип сети, адрес, данные сервера, заставка и PIN вводятся шаг за шагом. Если пусконаладку прервать, панель продолжит с того места, где остановилась. После сброса к заводским настройкам она возвращается к тому же мастеру.
Режим киоска
Панель работает в режиме одного приложения. Пользователь видит только интерфейс автоматизации и не попадает ни в настройки, ни в другое приложение. Строка состояния и панель навигации скрыты. Экран не даёт себе уснуть, и панель остаётся включённой круглосуточно. Если возникает проблема с сетью или входом, панель пишет об этом крупным читаемым шрифтом прямо на экране.
Запускается из автоматизации

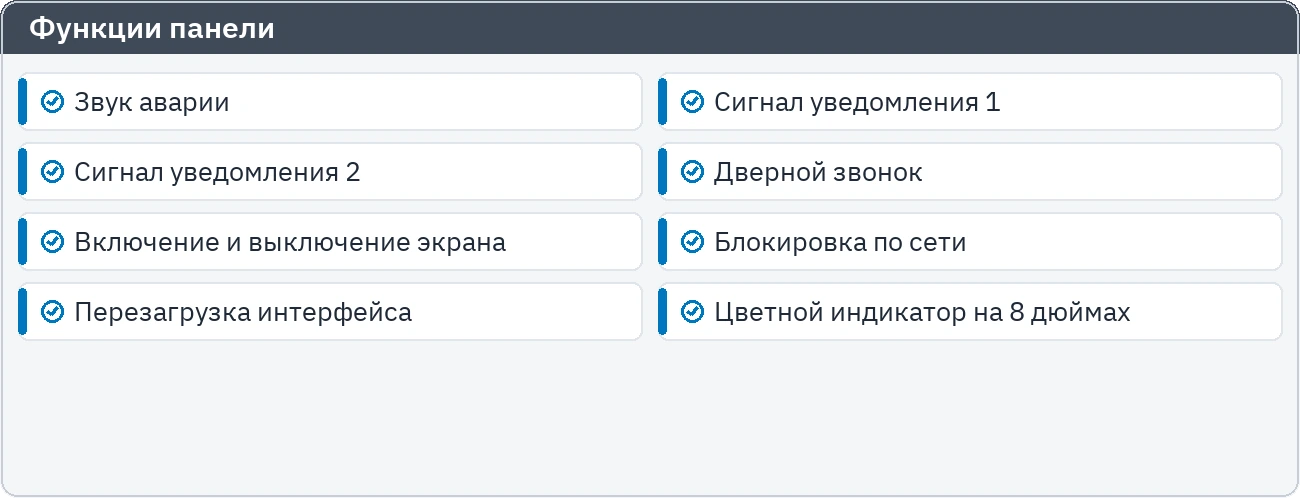

Часть функций панели привязана к точке данных и участвует в сценариях.
- Сигнал аварии
- Сигнал уведомления один
- Сигнал уведомления два
- Дверной звонок
- Перезагрузить интерфейс
- Включить и выключить экран
- Состояние экрана
- Заблокировать панель
- Состояние связи
Пример: ночной сценарий в гостиничном номере гасит экран панели полностью.
Управление панелями

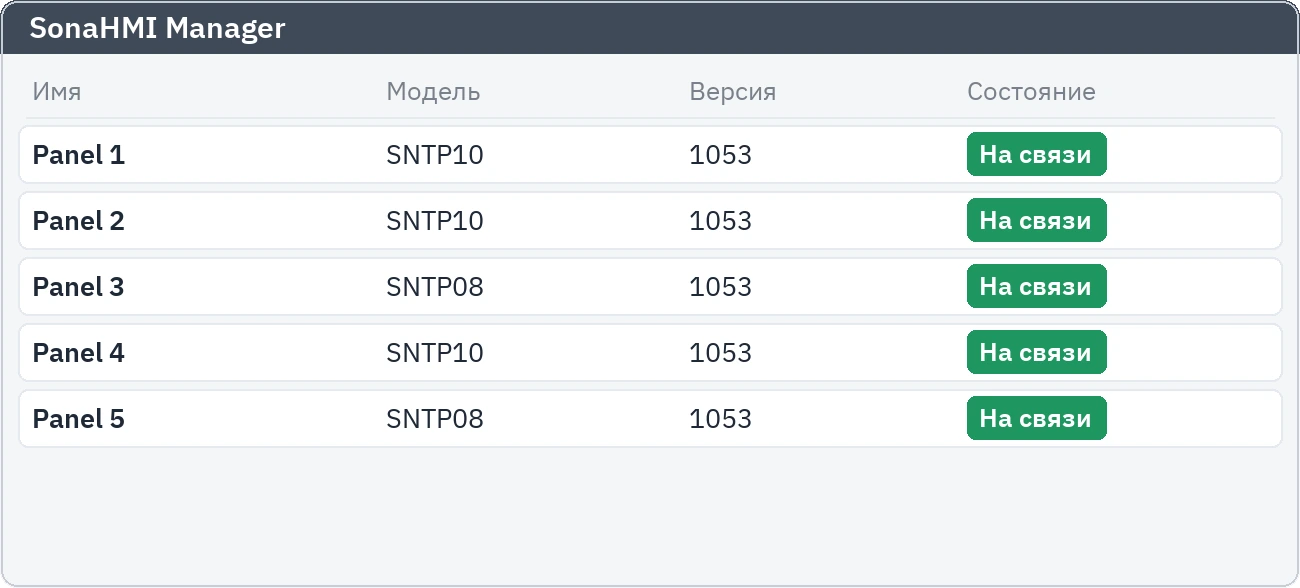

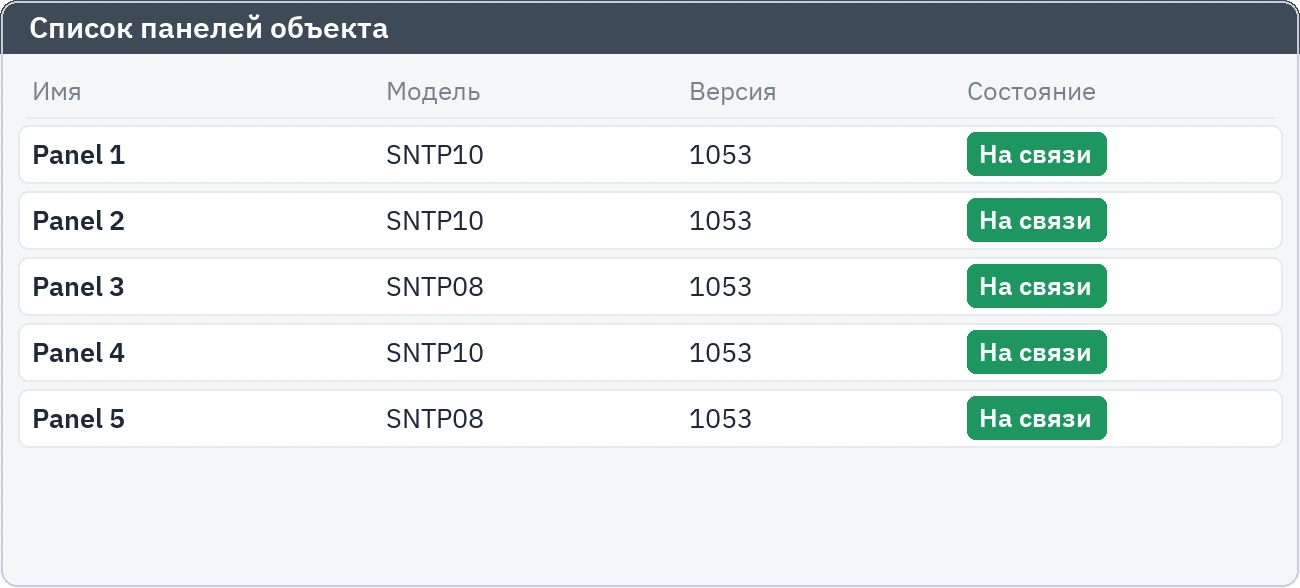

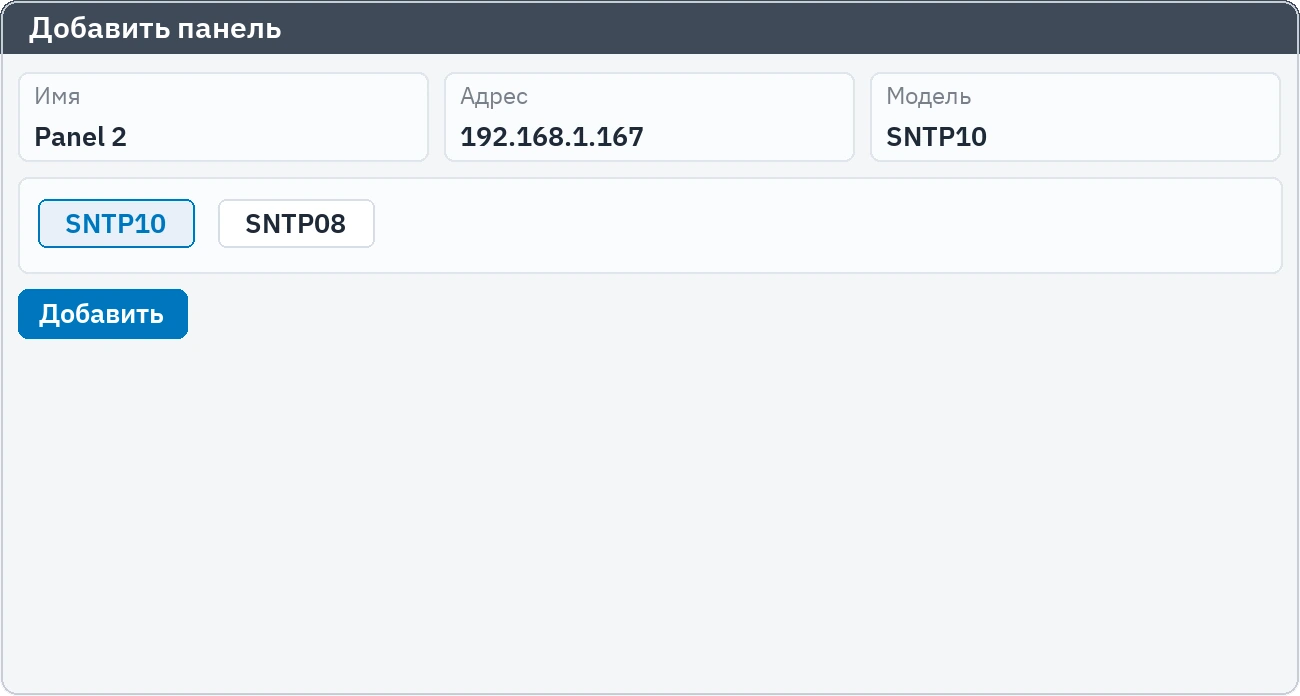

Все панели объекта ведутся из одного списка в SonaHMI Manager. Приложение бесплатно и ставится из магазина сервера. Список панелей, сетевые настройки, заставки и обновления программы идут отсюда. Команды уходят прямо на панели, поэтому сервер этим не нагружается.
- Список моделей и версий программы
- Повторный поиск панелей при смене адреса
- Настройка сети и Wi-Fi по сети
- Обновление учётных данных сервера
- Библиотека заставок и загрузка изображений
- Управление PIN-кодом
- Блокировка по сети
- Включение и выключение экрана по сети
- Перезапуск
- Перезагрузка интерфейса
- Запуск звукового сигнала
- Управление языками
- Обновление программы по сети
Безопасность
Панель и сервер общаются в локальной сети. Локальное меню настроек защищено PIN-кодом; пользователь не попадает ни в настройки, ни в другое приложение. Панель можно заблокировать по сети, и на время блокировки экран остаётся тёмным и не отвечает на касания. Обновления программы запускаются из центра, поэтому никому не нужно обходить панели по одной.
Сколько панелей
К одному серверу автоматизации подключается до двадцати панелей. Каждая панель может показывать свою страницу. Если завести отдельных пользователей, каждая панель получит свой набор экранов. Так помещения, этажи или здания отделяются друг от друга.
Где применяется
Дом и загородный дом
Один экран на весь дом.
Магазин
Сценарии открытия и закрытия, освещение и климат.
Гостиница
Управление номером, с отдельными страницами для лобби, ресторана и спа.
Больница
Комфорт помещения и сообщения с поста.
Офис
Экран освещения, климата и энергии.
Жилой комплекс
Экран консьержа и информация по зданию.
Техническое помещение
Рабочий экран рядом со щитом, смонтированный в дверь щита.
Технические данные SonaHMI SNTP10
Значения ниже взяты прямо из технического описания; монтаж в дверь щита и размер выреза дополнены тем, что показано в видео о монтаже.
| Размер / тип | Сенсорный IPS 10,1″ |
|---|---|
| Разрешение | 1280 × 800 (16:10) |
| Яркость | 300 кд/м² |
| Цвета | 16,7 млн |
| Угол обзора | 85° / 85° / 85° / 85° |
| Сенсор | Ёмкостный, мультитач (10 точек) |
| Активная область | 218 × 136,5 мм |
| Ethernet | RJ45 10/100/1000M (поддерживает PoE) |
|---|---|
| Радио | Wi-Fi 802.11 a/b/g/n |
| Bluetooth | 5.2 (BLE) |
| Последовательный порт | RS485 |
| USB | Type-C |
| Внешнее питание | 220 В перем. тока |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| Потребление | макс. ~20 Вт |
| Звук | Встроенные динамики 2 × 1 Вт + микрофон |
|---|
| Монтаж | Скрытый / накладной / в дверь щита |
|---|---|
| Вырез в двери щита | 5 × 6 см, вертикально |
| Габариты (Ш × В × Г) | 247,1 × 173,4 × 24,6 мм |
| Материал | Пластиковый корпус + стеклянная поверхность |
| Рабочая температура | 0 – 50 °C |
|---|---|
| Рабочая влажность | 0 % – 90 % (без конденсации) |
| Температура хранения | 0 – 60 °C |
Когда вместо неё нужна SNTP08
Там, где хватает панели поменьше и подешевле, ставится SNTP08. Программируемый светодиод RGB в её корпусе к тому же есть только у этой модели. Обе подключаются к одному серверу и показывают один и тот же интерфейс.
Техническое описание
- SonaHMI SNTP10Скачать техническое описание PDF
Управление панелями через SonaHMI Manager
Вести сенсорные панели объекта из одной точки: список устройств, сетевые настройки, заставки, блокировка по сети и обновления программы.
Частые вопросы
Работает ли панель сама по себе?
Нет. Панель подключается к серверу автоматизации в локальной сети и показывает страницы этого сервера. Без сервера показывать нечего.
Можно ли спроектировать свой экран, например план этажа?
Да. Страница свободно проектируется на сервере, а панель её показывает.
Нужно ли тянуть новый кабель при ремонте?
Нет. Панель работает по Wi-Fi и питается от ближайшей точки.
Нужен ли интернет?
Нет. Панель и сервер работают в локальной сети. Для обновления программы по сети серверу нужен доступ в интернет.
Можно ли обновлять панели, не выезжая на объект?
Да. Программа каждой панели загружается по сети через SonaHMI Manager.
На каких языках интерфейс?
Интерфейс работает на многих языках, и язык переключается на ходу.
