Sona Zigbee Gateway подключается к серверу автоматизации через свой порт RS-232, заводит в систему беспроводные устройства Zigbee и занимает в электрическом щите два модуля: шлюз.

Name: Sona Zigbee Gateway
Brand: Sona

Изображение продукта Sona Zigbee Gateway с метками: 50 устройств Zigbee, 2 модуля DIN и подключение к серверу по RS-232

Для чего он нужен

Zigbee — радиопротокол для устройств, и сервер автоматизации на нём напрямую не говорит. Этот шлюз встаёт между ними: он собирает устройства со стороны Zigbee и передаёт их серверу по RS-232. После подключения устройства Zigbee выглядят как любые другие устройства системы; они появляются на том же экране, в тех же сценариях и в тех же расписаниях.

Устройства Zigbee подключаются к шлюзу по радио, а шлюз к серверу автоматизации по RS-232

Как подключается

Шлюз ставится в электрический щит на DIN-рейку и занимает два модуля. К серверу он подключается линией RS-232 и питается напряжением 24 вольта постоянного тока. Антенна лежит в коробке и накручивается на разъём SMA.

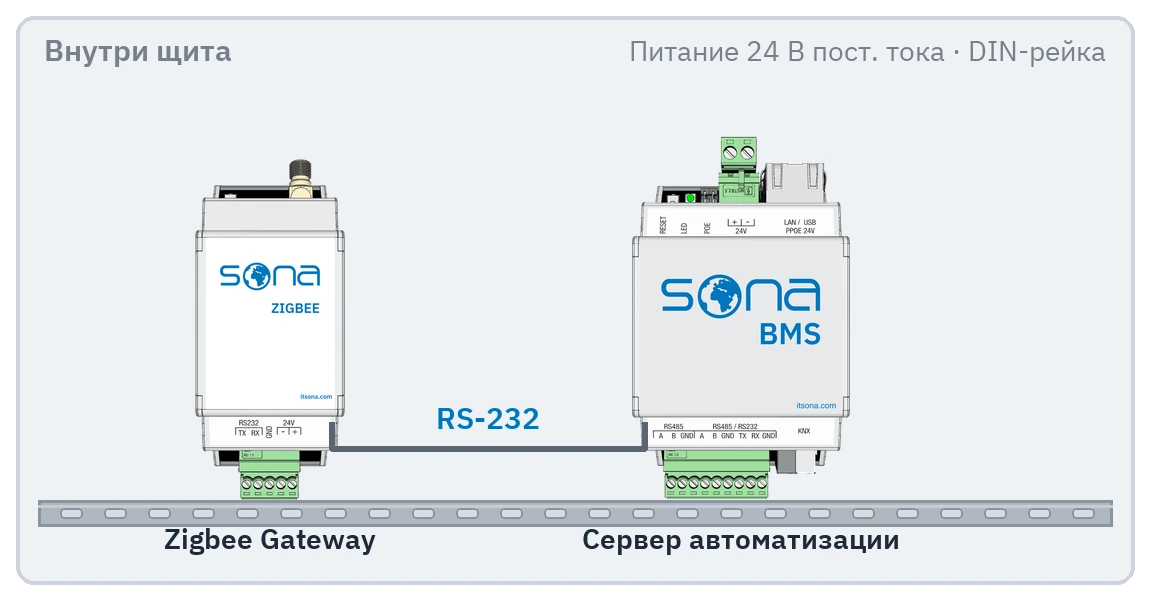

Разрез щита: шлюз и сервер автоматизации на DIN-рейке, между ними линия RS-232

Сколько устройств

К одному шлюзу подключается до 50 устройств Zigbee. Поскольку антенна идёт в коробке, дальность растёт без покупки отдельной детали. Если устройств нужно больше, на один сервер ставится несколько шлюзов.

С какими серверами работает

Шлюз работает и с сервером автоматизации Sona Home, и с Sona BMS. У обоих есть порт RS-232, и подключение выполняется одинаково.

Технические данные Sona Zigbee Gateway

Значения ниже взяты прямо из технического описания.

Интерфейсы
RS-232	1
Радио Zigbee	1 (антенна в комплекте)

Ёмкость
Число устройств	До 50 устройств Zigbee на шлюз

Питание
Питание	24 В пост. тока
Потребление	0,1 Вт (минимум)

Подключения
Антенна	Разъём SMA
Питание и RS-232	Винтовые клеммы, 0,8 – 1,5 мм²

Индикация
Светодиод 1	Питание
Светодиод 2	Состояние сети

Корпус и монтаж
Монтаж	DIN-рейка
Ширина в модулях	2 модуля
Габариты (Ш × В × Г)	36 × 105 × 61 мм
Степень защиты	IP20
Масса нетто	100 г

Соответствие нормам
ЭМС	EN61000-6-1 · EN61000-6-3

Условия эксплуатации
Рабочая температура	0 °C … +45 °C
Температура хранения	−15 °C … +55 °C
Относительная влажность	0 % … 93 % (без конденсации)

Коммерческие условия
Гарантия	2 года

Беспроводные устройства, кроме Zigbee

Устройства Z-Wave, EnOcean и M-Bus заходят в систему через свои шлюзы. Какое семейство устройств каким путём подключается — на странице «Совместимые системы».

Техническое описание

Sona Zigbee GatewayСкачать техническое описание PDF

Частые вопросы

Есть ли у моего сервера порт RS-232?

Да. У Sona Home и Sona BMS есть порт RS-485/RS-232, выбираемый программно.

Антенна покупается отдельно?

Нет. Антенна лежит в коробке и накручивается на разъём SMA.

Сколько устройств держит один шлюз?

До 50 устройств Zigbee. Для большего числа на тот же сервер ставится второй шлюз.

Будут ли работать мои нынешние устройства Zigbee?

Устройство должно уметь входить в сеть Zigbee. Какие устройства подтверждены — на странице «Совместимые системы».

Шлюз не работает сам по себе; он подключается к серверу автоматизации Sona Home или Sona BMS.
