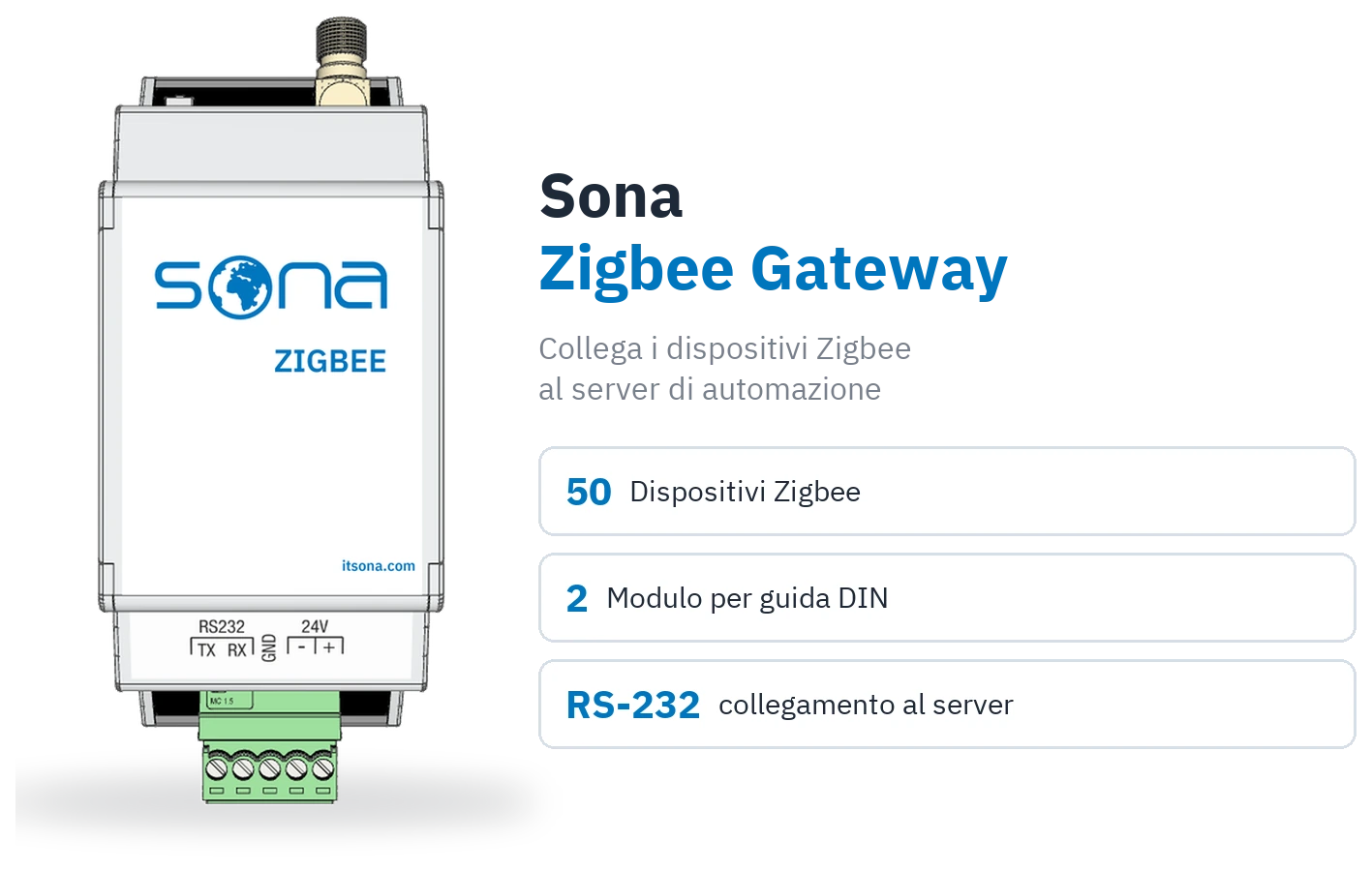

Sona Zigbee Gateway si collega al server di automazione dalla sua porta RS-232, porta dentro il sistema i dispositivi wireless Zigbee e nel quadro elettrico occupa due moduli: un gateway.
A che cosa serve

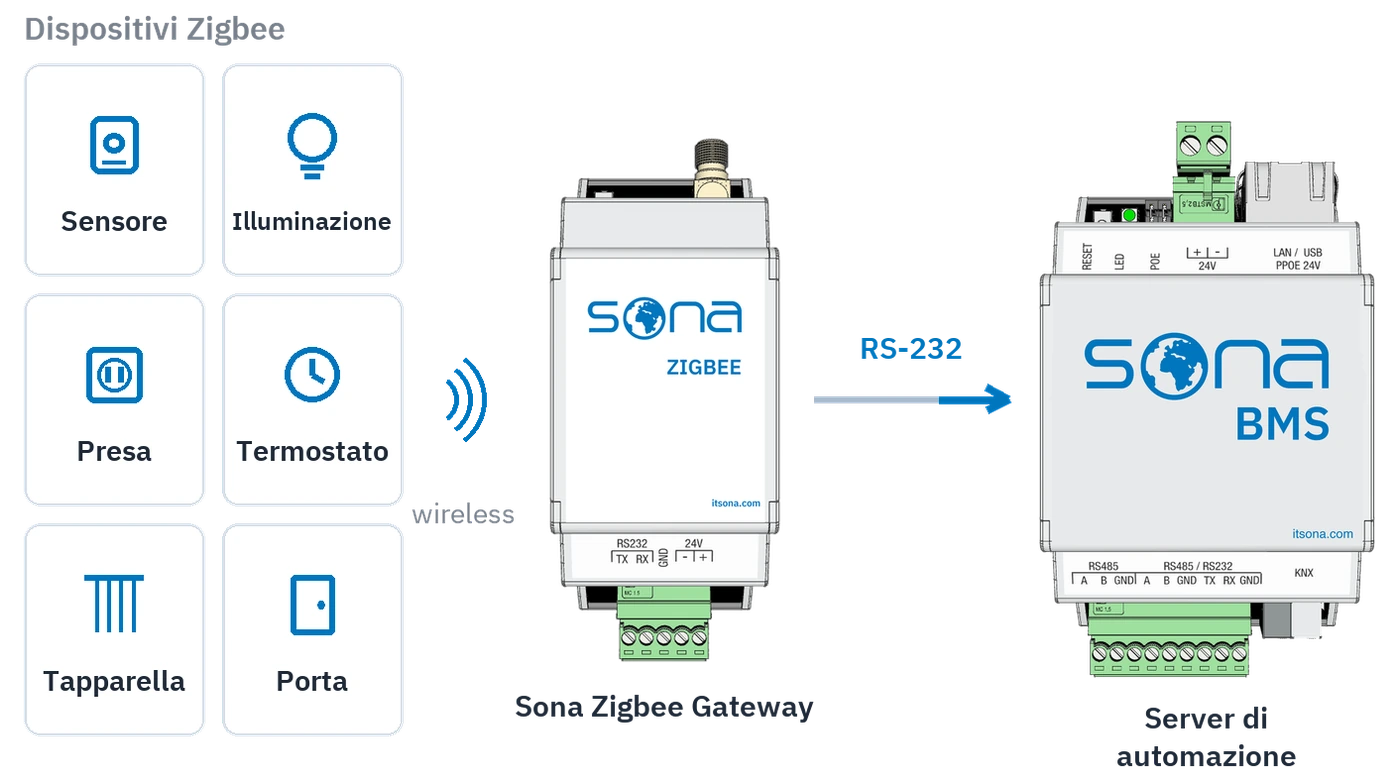

Zigbee è un protocollo radio per dispositivi, e il server di automazione non lo parla direttamente. Questo gateway si mette in mezzo: raccoglie i dispositivi sul lato Zigbee e li consegna al server via RS-232. Una volta collegati, i dispositivi Zigbee sembrano qualunque altro dispositivo del sistema; compaiono sulla stessa schermata, negli stessi scenari e negli stessi programmi orari.
Come si collega

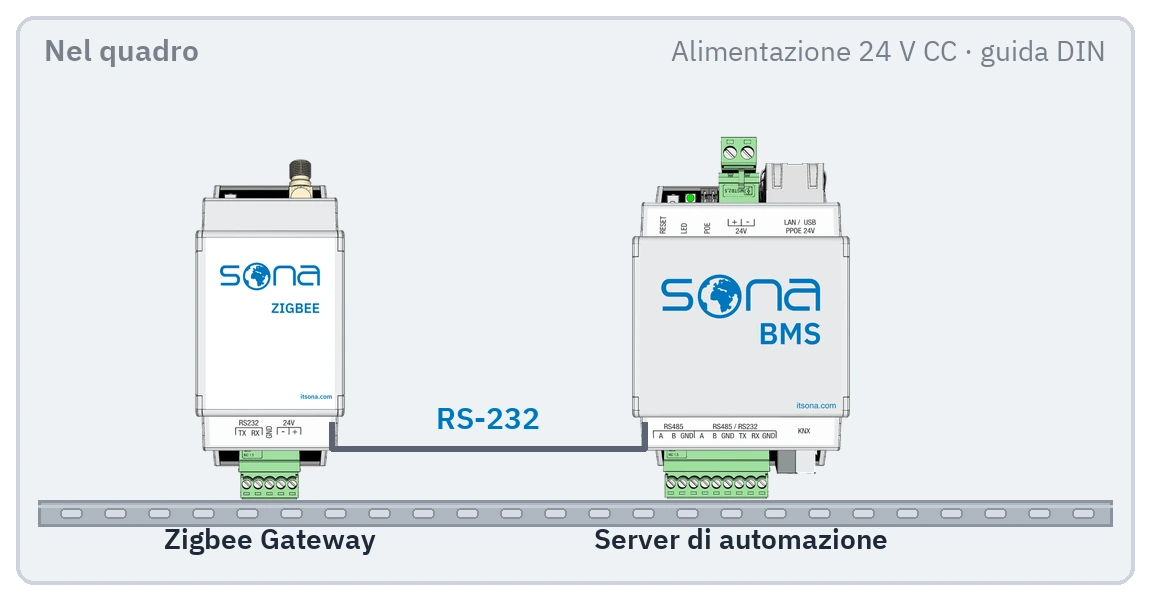

Il gateway sta nel quadro elettrico, su guida DIN, e occupa due moduli. Si collega al server con una linea RS-232 e si alimenta a 24 volt in corrente continua. L'antenna è nella confezione e si avvita su un connettore SMA.
Quanti dispositivi
A un gateway si collegano fino a 50 dispositivi Zigbee. Poiché l'antenna è nella confezione, la portata cresce senza comprare alcun pezzo a parte. Se servono più dispositivi, si mettono più gateway sullo stesso server.
Dati tecnici di Sona Zigbee Gateway
I valori qui sotto sono presi direttamente dalla scheda tecnica.
| RS-232 | 1 |
|---|---|
| Radio Zigbee | 1 (antenna inclusa) |
| Numero di dispositivi | Fino a 50 dispositivi Zigbee per gateway |
|---|
| Alimentazione | 24 V CC |
|---|---|
| Assorbimento | 0,1 W (minimo) |
| Antenna | Connettore SMA |
|---|---|
| Alimentazione e RS-232 | Morsetti a vite, 0,8 – 1,5 mm² |
| LED 1 | Alimentazione |
|---|---|
| LED 2 | Stato della rete |
| Montaggio | Guida DIN |
|---|---|
| Larghezza in moduli | 2 moduli |
| Dimensioni (L × A × P) | 36 × 105 × 61 mm |
| Grado di protezione | IP20 |
| Peso netto | 100 g |
| EMC | EN61000-6-1 · EN61000-6-3 |
|---|
| Temperatura di esercizio | 0 °C … +45 °C |
|---|---|
| Temperatura di immagazzinamento | −15 °C … +55 °C |
| Umidità relativa | 0% … 93% (senza condensa) |
| Garanzia | 2 anni |
|---|
Dispositivi wireless che non sono Zigbee
I dispositivi Z-Wave, EnOcean e M-Bus entrano nel sistema con i propri gateway. Quale famiglia di dispositivi si colleghi per quale strada è nella pagina Sistemi compatibili.
Scheda tecnica
- Sona Zigbee GatewayScarica la scheda tecnica PDF
Domande frequenti
Il mio server ha una porta RS-232?
Sì. Sona Home e Sona BMS hanno entrambi una porta RS-485/RS-232 selezionabile via software.
L'antenna si compra a parte?
No. L'antenna è nella confezione e si avvita su un connettore SMA.
Quanti dispositivi regge un gateway?
Fino a 50 dispositivi Zigbee. Per averne di più si mette un secondo gateway sullo stesso server.
I miei dispositivi Zigbee attuali funzioneranno?
Il dispositivo deve poter entrare nella rete Zigbee. Quali dispositivi siano verificati è nella pagina Sistemi compatibili.
