Sona BMS riunisce in un solo apparecchio gli impianti tecnici dell'edificio, assume su ogni protocollo con cui si collega sia il ruolo di server sia quello di client ed esegue lui stesso la visualizzazione, gli allarmi e gli andamenti: un server di automazione.

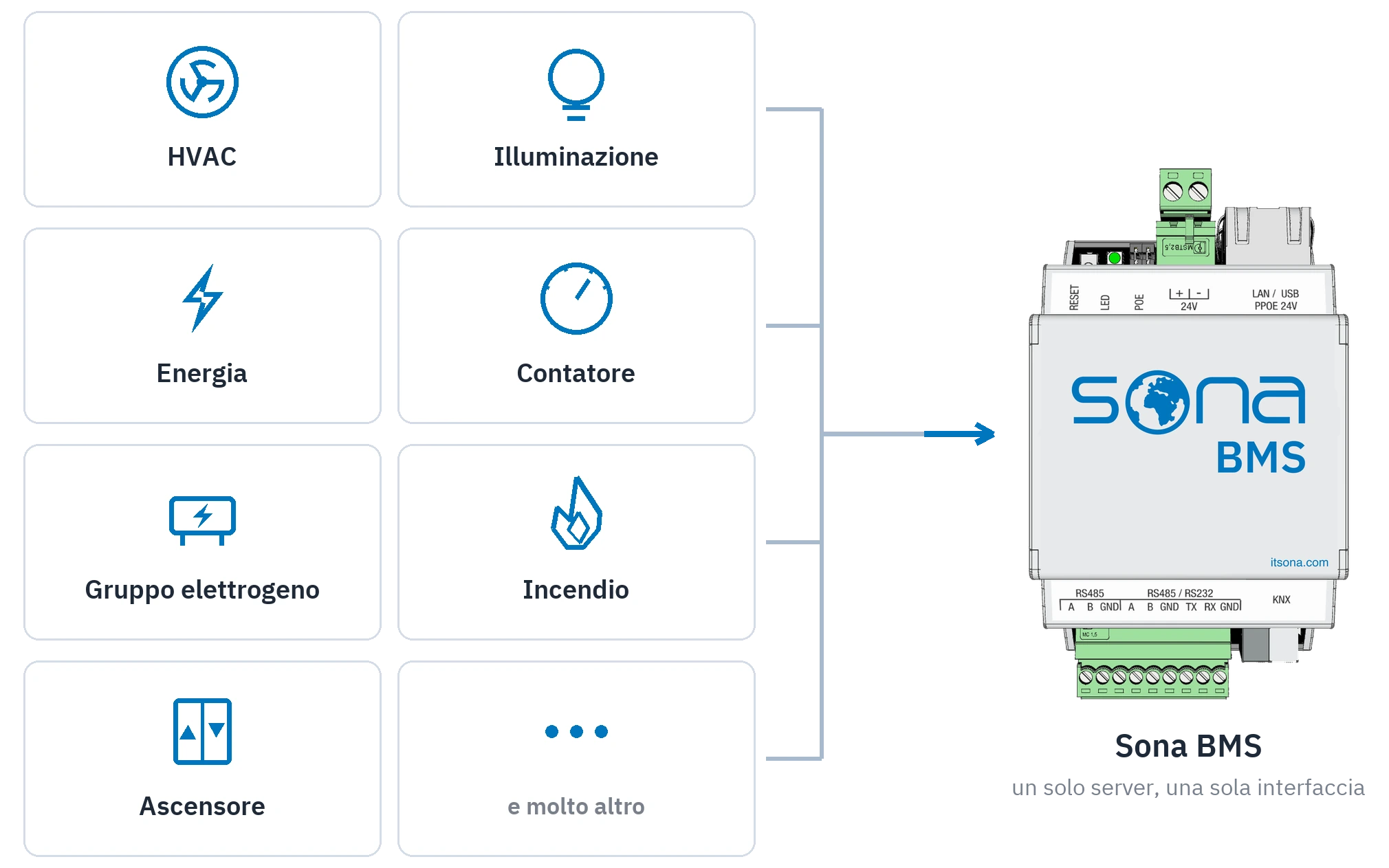

Gli impianti dell'edificio su un solo server
In un edificio gli impianti si costruiscono separatamente e non sanno l'uno dell'altro. Sona BMS li riunisce su un server. Climatizzazione, illuminazione, misura dell'energia e contatori di acqua e calore arrivano sulla stessa schermata. Gruppo elettrogeno, gruppo di continuità e impianto fotovoltaico stanno anch'essi lì. Centrale antincendio, ascensori, clima della sala server e impianti di sicurezza entrano nella supervisione.
Lo strato dei protocolli
Il server padroneggia da sé i protocolli; in mezzo non c'è alcun convertitore aggiuntivo.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIgateway
- Zigbeegateway
- Z-Wavegateway
- M-Busgateway
- EnOceangateway
A questi si aggiungono TCP e UDP su IP, linee seriali su RS-232 e RS-485, convertitori a infrarossi e moduli a relè e a contatto pulito.

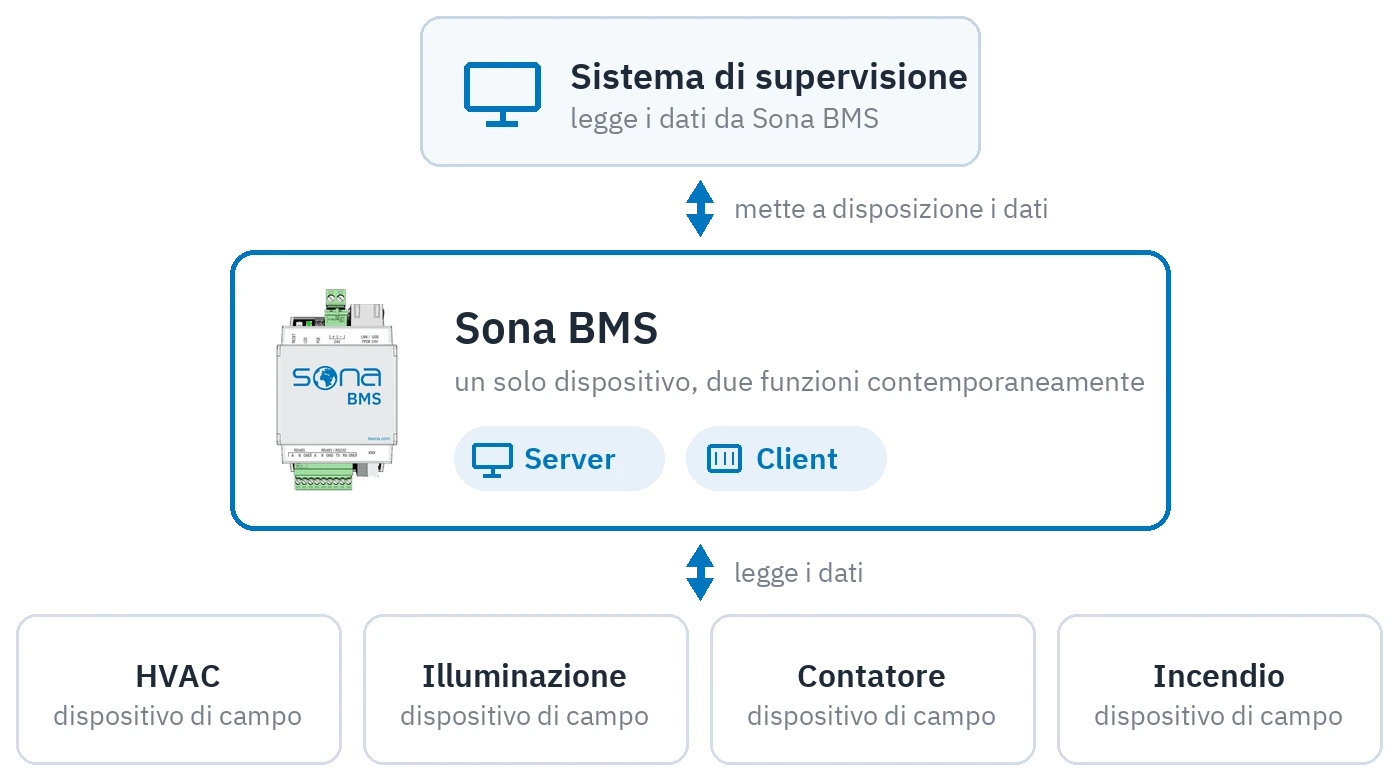

Server e client insieme
Sui protocolli con cui si collega, Sona BMS assume sia il ruolo di server sia quello di client. Sullo stesso protocollo legge dati e allo stesso tempo mette dati a disposizione. Il lato che legge e comanda i dispositivi di campo e il lato che fornisce dati al sistema di supervisione superiore sono lo stesso apparecchio. Negli impianti grandi si prende in carico l'automazione dell'illuminazione e porta il risultato in alto, al sistema di supervisione.

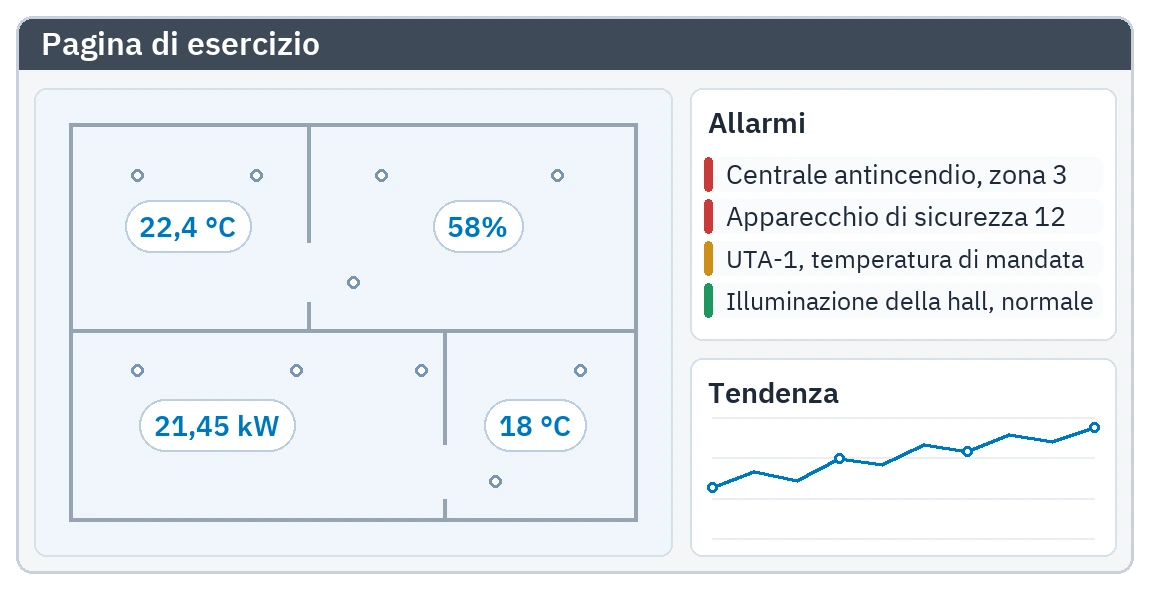

La schermata di esercizio
La schermata che l'operatore guarda tutto il giorno esce dal server. I valori dal vivo sulla planimetria, l'elenco degli allarmi, la curva di andamento e il programma orario stanno nella stessa interfaccia. Non c'è alcun software da installare su un computer; l'operatore apre un browser. Se il computer si guasta, l'automazione non si ferma. Si dichiarano utenti, e ciascuno vede solo le pagine per cui ha il permesso.
Che cosa c'è nella scatola
Tutto quello che segue arriva con l'apparecchio. Non c'è nessun prodotto aggiuntivo da comprare.
Supervisione e interfaccia dell'operatore
- Visualizzazione dal vivo sulla planimetria
- Editor con trascina e rilascia
- Viste desktop e mobile dello stesso progetto grafico
- Gestione dei modelli; una modifica al modello arriva a ogni pagina che lo usa
- Colore, testo e forma cambiano in base allo stato
- Oggetti interattivi: cursori, manopole e interruttori
- Widget propri e finestre a comparsa
- Immagine della telecamera integrata
- Supporto per grafica PNG, GIF, JPG e SVG
- RGB e temperatura di colore comandati insieme
- Consegna con il proprio logo, i propri colori e le proprie icone
- Accesso dal browser; nessun client da installare
- Modalità chiosco a tutto schermo
- Interfaccia multilingue
Gestione degli allarmi
- Elenco degli allarmi in tempo reale
- La pagina passa in primo piano da sola quando scatta un allarme
- Segnalazione acustica
- Presa in carico e tracciamento degli interventi
- Storico degli allarmi
- Scaricamento in CSV
- Invio via e-mail e FTP
Dati, andamenti e report
- Registrazione degli andamenti
- Conservazione pluriennale
- Più andamenti confrontati sullo stesso grafico
- Viste giornaliera, settimanale e mensile
- Esportazione in Excel e CSV
- Report automatici pianificati
- Archiviazione via e-mail e FTP
Notifiche
- E-mail; supporta gli allegati
- Notifiche su smartphone, Android e iOS
- SMS
- Telegram
- Server di posta integrato
Utenti e permessi
- Accesso multiutente
- Ogni utente vede solo le pagine, gli andamenti e i programmi orari a cui ha diritto
- L'operatore non vede l'interfaccia di progettazione
- Un set di schermate dedicato per ciascun utente
Automazione e logica
- Quattro tipi di script: a evento, residenti, pianificati e di avvio
- Editor a blocchi; si costruisce la logica senza scrivere script
- Progettazione di blocchi propri
- Librerie dell'utente
- Funzioni di stato centralizzate: and, or, media, somma, massimo, minimo
- Regolazione PID
- Scenari e ritardi tra i comandi
- L'operatore può salvare i propri scenari
- Invio solo al cambio di stato, per non caricare il bus
- Temporizzatore luci scale e contatori di ritardo
- Riconoscimento di pressione breve e prolungata, singola e doppia
- Comando tapparella
- Separazione e ricomposizione dell'RGB
Tempo
- Programmi orari settimanali
- Calendario delle festività
- Festività ufficiali caricate automaticamente
- Programmi legati ad alba e tramonto, senza Internet
- L'operatore può cambiare il programma orario da sé
Accesso da remoto e assistenza
- Collegamento da remoto senza IP fisso
- Applicazione per smartphone
- Programmazione KNX con ETS senza andare in cantiere
- Interfaccia di assistenza da remoto
Sistema e continuità di esercizio
- Backup e ripristino
- Backup automatico pianificato
- Aggiornamenti software da remoto
- Modelli di progetto e duplicazione
- Permessi per profilo
- Store di applicazioni
Funzionamento in locale
- Il sistema non si ferma quando salta Internet
- I dati restano nell'apparecchio
- Nessuna telemetria e nessuna raccolta di dati d'uso
Assistenti vocali
- Amazon Alexa
- Google Assistant
- Apple Siri e HomeKit
- Quello che è nel sistema arriva all'assistente vocale, qualunque sia il protocollo con cui si collega
Applicazioni BMS
Tutto quello che precede arriva con l'apparecchio. Se la gestione di un impianto richiede da uno di questi compiti una versione più avanzata, quel compito preciso si installa come applicazione sul server.
Centrale di allarme
Ogni allarme dell'edificio si raccoglie in un unico punto. Si definiscono classi di allarme, e ogni classe riceve il proprio colore, il proprio suono e la propria regola di presa in carico. Si fissano le priorità, si configura l'escalation ed escono notifiche via e-mail e su smartphone. Ogni intervento entra in una registrazione che poi non si può modificare. Per il cambio turno l'elenco si esporta in un report.
Verifica e documentazione dell'illuminazione di sicurezza
Le prove funzionali e di autonomia obbligatorie degli apparecchi di sicurezza partono da sole. I guasti di batteria, lampada e alimentatore si seguono apparecchio per apparecchio. Dai risultati esce un report che regge davanti alla normativa, e viene inviato via e-mail. I gateway KNX DALI di costruttori diversi si gestiscono l'uno accanto all'altro.
Collegamento con il sistema alberghiero
Il software di reception dell'hotel si collega al server. Ogni camera si associa a un indirizzo KNX. Il check-in e il check-out della reception agiscono direttamente sull'automazione della camera. Una camera libera passa in modalità risparmio, una occupata accoglie l'ospite già pronta.
Impianti con più server
Quando un impianto supera un server, ogni edificio riceve il proprio. Le schermate degli edifici remoti si aprono dentro la schermata del server principale. Cambiando edificio l'operatore non si autentica di nuovo. Anche gli allarmi confluiscono in un unico punto.
L'elenco completo delle applicazioni è nella pagina Applicazioni.
Dove si usa
Retail
Scenari di apertura e chiusura, regolazione a luce costante per zone, automazione dei ventilconvettori, andamenti dell'energia per carico, verifica dell'illuminazione di sicurezza.
Hotel
Automazione della camera, collegamento con il software di reception, non disturbare e riassetto camera, schermata di portineria.
Ospedale
Comfort degli ambienti, collegamento con il sistema di chiamata infermieri, avvisi dalla centrale fino alla camera.
Uffici e sale riunioni
Indicazione di occupazione dal sistema di calendario, scenari di illuminazione e climatizzazione.
Sala server
Supervisione di temperatura, umidità, allagamento, gruppo di continuità e apparati di rete.
Facility management
Generare ordini di lavoro, correggere set point usciti dal campo di lavoro, report mensili sui consumi.
Gestione di più sedi
I dati di ogni sede si portano al centro senza bisogno di un indirizzo IP fisso.
Dati tecnici di Sona BMS
Per Sona BMS non c'è un tetto fissato al numero di punti dati. La raccomandazione è fino a 10.000 punti. Un punto dati è ogni valore che il sistema sorveglia o comanda. La cifra esce dal sopralluogo.
| Processore | Frequenza elevata |
|---|---|
| Punti dati | Nessun limite fissato; consigliati fino a 10.000 punti dati |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (selezionabile via software) |
| USB 2.0 | 1 |
| Alimentazione | 24 V CC (morsetto) |
|---|---|
| Assorbimento | 1 W (minimo, senza carico esterno) |
| Bus KNX | Morsetto bus, 0,8 mm² |
|---|---|
| Alimentazione e I/O | Morsetti a vite, 0,8 – 1,5 mm² |
| LED 1 | Verde: carico del sistema |
|---|---|
| LED 2 | Verde: funzionamento normale · rosso: riavvio |
| Montaggio | Guida DIN |
|---|---|
| Larghezza | 3 moduli |
| Dimensioni (L × A × P) | 54 × 112 × 61 mm |
| Grado di protezione | IP20 |
| Peso netto | 108 g |
| EMC | EN61000-6-1 · EN61000-6-3 |
|---|
| Temperatura di esercizio | 0 °C … +45 °C |
|---|---|
| Temperatura di immagazzinamento | −15 °C … +55 °C |
| Umidità relativa | 0% … 93% (senza condensa) |
| Garanzia | 2 anni |
|---|
Quando conviene invece Sona Home
Per abitazioni e progetti di piccola scala, in cui il numero di punti resta sotto 3.500, basta Sona Home. I due server eseguono lo stesso software; quello che cambia sono il processore e la capacità.
Scheda tecnica
- Sona BMSScarica la scheda tecnica PDF
Domande frequenti
Si collega a una gestione tecnica dell'edificio già esistente?
Sì. Sui protocolli con cui si collega, Sona BMS assume sia il ruolo di server sia quello di client; mentre fornisce dati al sistema che sta sopra, legge e comanda allo stesso tempo i dispositivi di campo.
Devo comprare anche un software SCADA?
No. La visualizzazione sta dentro l'apparecchio; non c'è alcun pacchetto di schermate da installare su un computer e da fatturare a parte.
Ci sono costi aggiuntivi man mano che cresce il numero di punti?
No. Non si fattura a punto.
L'esercizio si ferma se si guasta il computer?
No. La logica e i dati vivono nel server; il computer dell'operatore è solo un browser.
Che cosa succede se l'impianto si distribuisce su più edifici?
Ogni edificio riceve un server e tutti si riuniscono su una sola schermata. Per questo si usa un'applicazione.
Si può dare assistenza senza andare in cantiere?
Sì. Al server si arriva da remoto, e anche la programmazione KNX con ETS si fa da remoto.
