Sona BMS bringt die technische Gebäudeausrüstung in einem einzigen Gerät zusammen, nimmt auf jedem Protokoll, über das er sich anbindet, sowohl die Server- als auch die Client-Rolle ein und führt seine Visualisierung, seine Alarme und seine Trends selbst aus: ein Automationsserver.
Die Gewerke des Gebäudes auf einem Server

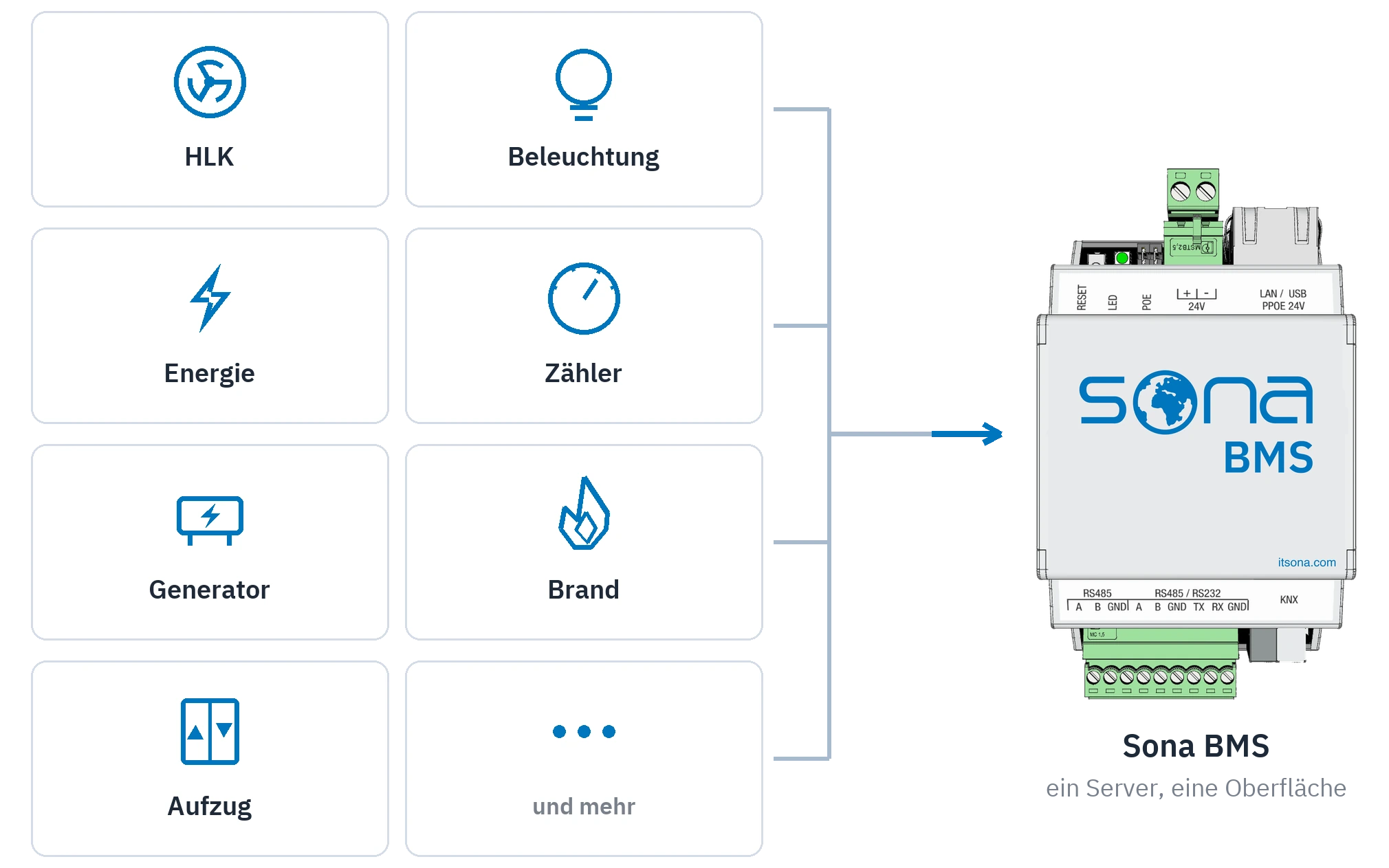

In einem Gebäude werden die Gewerke getrennt errichtet und wissen nichts voneinander. Sona BMS bringt sie auf einen Server. HLK, Beleuchtung, Energieerfassung sowie Wasser- und Wärmezähler kommen auf dasselbe Bild. Generator, unterbrechungsfreie Stromversorgung und Photovoltaikanlage stehen ebenfalls dort. Brandmeldezentrale, Aufzüge, das Klima im Serverraum und die Sicherheitsanlagen kommen in die Überwachung.
Die Protokollebene
Der Server beherrscht die Protokolle selbst; dazwischen steht kein zusätzlicher Konverter.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIGateway
- ZigbeeGateway
- Z-WaveGateway
- M-BusGateway
- EnOceanGateway
Hinzu kommen TCP und UDP über IP, serielle Leitungen über RS-232 und RS-485, Infrarot-Konverter sowie Module für Relais und potentialfreie Kontakte.
Server und Client zugleich

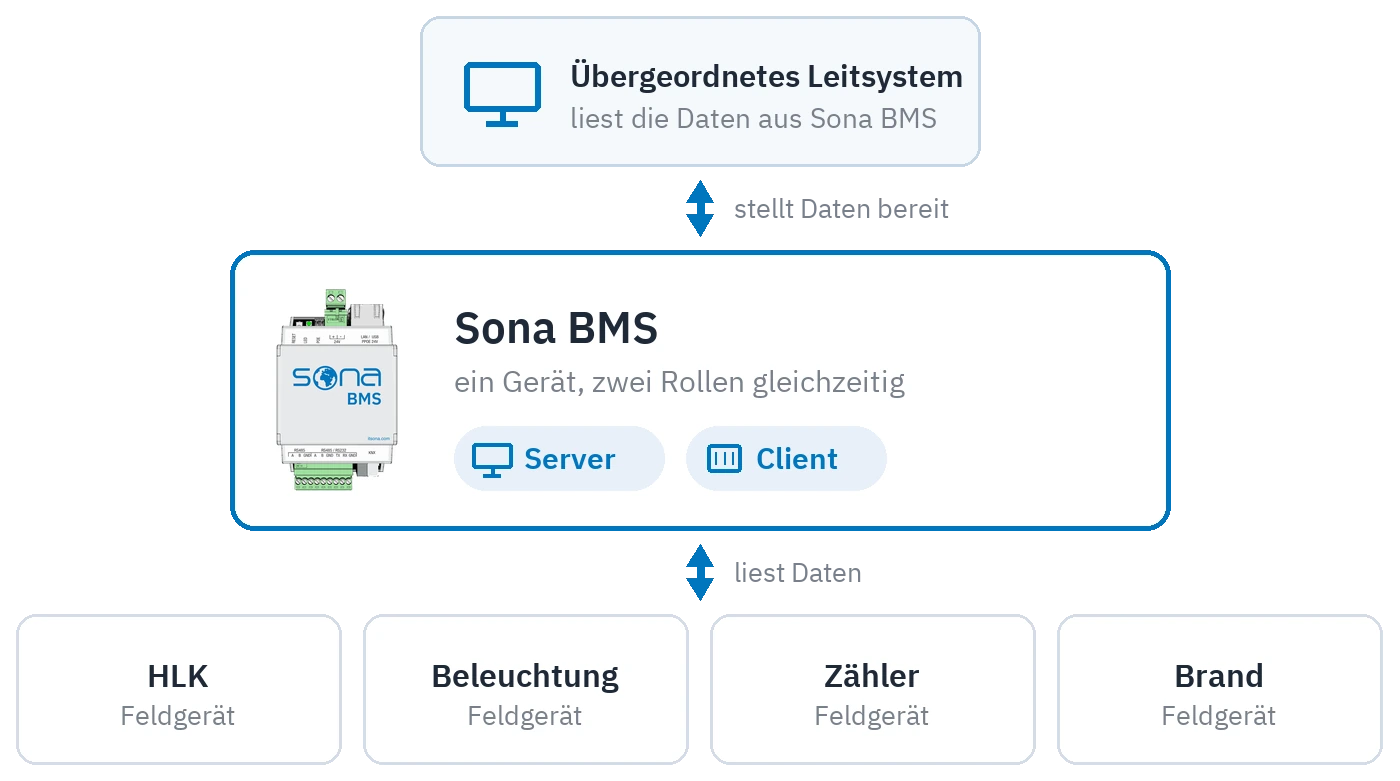

Auf den Protokollen, über die er sich anbindet, nimmt Sona BMS sowohl die Server- als auch die Client-Rolle ein. Auf demselben Protokoll liest er Daten und stellt zugleich Daten bereit. Die Seite, die die Feldgeräte liest und führt, und die Seite, die dem übergeordneten Leitsystem Daten liefert, sind dasselbe Gerät. Auf großen Liegenschaften übernimmt er die Beleuchtungsautomation und trägt das Ergebnis nach oben in das Leitsystem.
Das Betriebsbild

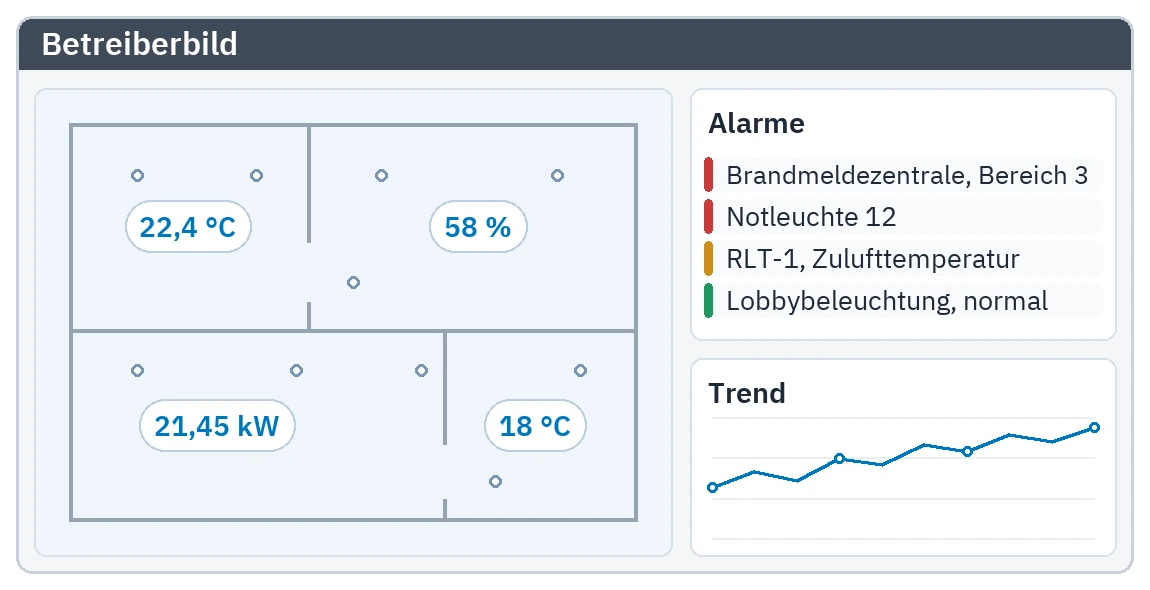

Das Bild, auf das der Betreiber den ganzen Tag schaut, kommt aus dem Server. Livewerte auf dem Grundriss, die Alarmliste, die Trendkurve und das Zeitprogramm liegen in derselben Oberfläche. Es gibt keine Software, die auf einem Rechner installiert wird; der Betreiber öffnet einen Browser. Fällt der Rechner aus, bleibt die Automation nicht stehen. Benutzer werden angelegt, und jeder sieht nur die Seiten, für die er berechtigt ist.
Was im Karton ist
Alles Folgende kommt mit dem Gerät. Es gibt kein zusätzliches Produkt zu kaufen.
Überwachung und Betreiberoberfläche
- Livedarstellung auf dem Grundriss
- Editor per Drag-and-drop
- Desktop- und Mobilansicht aus demselben Entwurf
- Vorlagenverwaltung; eine Änderung an der Vorlage wirkt auf jede Seite, die sie nutzt
- Farbe, Text und Form ändern sich mit dem Zustand
- Interaktive Objekte wie Schieberegler, Drehregler und Schalter
- Eigene Widgets und Pop-up-Fenster
- Eingebettetes Kamerabild
- Unterstützung für PNG-, GIF-, JPG- und SVG-Grafiken
- RGB und Farbtemperatur gemeinsam gesteuert
- Übergabe mit Ihrem eigenen Logo, Ihren Farben und Symbolen
- Zugriff im Browser; kein Client zu installieren
- Vollbild-Kioskmodus
- Mehrsprachige Oberfläche
Alarmmanagement
- Alarmliste in Echtzeit
- Die Seite kommt im Alarmfall von selbst in den Vordergrund
- Akustische Meldung
- Quittierung und Nachweis der Bedienhandlungen
- Alarmhistorie
- CSV-Download
- Versand per E-Mail und FTP
Daten, Trends und Berichte
- Trendaufzeichnung
- Mehrjährige Vorhaltung
- Mehrere Trends in derselben Kurve verglichen
- Tages-, Wochen- und Monatsansicht
- Export nach Excel und CSV
- Automatische Berichte nach Zeitplan
- Archivierung per E-Mail und FTP
Benachrichtigungen
- E-Mail; Anhänge möglich
- Mobile Benachrichtigungen, Android und iOS
- SMS
- Telegram
- Integrierter E-Mail-Server
Benutzer und Berechtigungen
- Zugriff für mehrere Benutzer
- Jeder Benutzer sieht nur die Seiten, Trends und Zeitprogramme, für die er berechtigt ist
- Der Betreiber sieht die Engineering-Oberfläche nicht
- Ein eigener Satz an Bildern je Benutzer
Automation und Logik
- Vier Skriptarten: Ereignis-, residente, zeitgesteuerte und Start-Skripte
- Blockschaltbild-Editor; Logik aufbauen, ohne Skripte zu schreiben
- Eigene Blöcke entwerfen
- Eigene Bibliotheken
- Zentrale Zustandsfunktionen: Und, Oder, Mittelwert, Summe, Maximum, Minimum
- PID-Regelung
- Szenen und Verzögerungen zwischen Befehlen
- Der Betreiber kann eigene Szenen speichern
- Senden nur bei Änderung, um die Buslast niedrig zu halten
- Treppenlichtautomat und Verzögerungszähler
- Erkennung von kurzem und langem, einfachem und doppeltem Tastendruck
- Jalousiesteuerung
- RGB trennen und zusammenführen
Zeit
- Wochenzeitprogramme
- Feiertagskalender
- Gesetzliche Feiertage werden automatisch geladen
- Zeitprogramme nach Sonnenauf- und -untergang, ohne Internet
- Der Betreiber kann das Zeitprogramm selbst ändern
Fernzugriff und Service
- Fernzugriff ohne feste IP-Adresse
- Mobile App
- KNX-Programmierung mit ETS, ohne zur Baustelle zu fahren
- Serviceschnittstelle für den Fernzugriff
System und Betriebssicherheit
- Backup und Wiederherstellung
- Automatisches Backup nach Zeitplan
- Software-Updates aus der Ferne
- Projektvorlagen und Vervielfältigung
- Rollenbasierte Berechtigungen
- Anwendungs-Store
Läuft vor Ort
- Das System bleibt bei einem Internetausfall nicht stehen
- Die Daten bleiben im Gerät
- Keine Telemetrie, keine Erhebung von Nutzerdaten
Sprachassistenten
- Amazon Alexa
- Google Assistant
- Apple Siri und HomeKit
- Was im System ist, erreicht den Sprachassistenten, über welches Protokoll es auch angebunden ist
BMS-Anwendungen
Alles Bisherige kommt mit dem Gerät. Verlangt der Betrieb einer Liegenschaft von einer dieser Aufgaben eine weiterführende Fassung, wird genau diese Aufgabe als Anwendung auf den Server installiert.
Alarmzentrale
Jeder Alarm im Gebäude wird an einer Stelle gesammelt. Alarmklassen werden festgelegt, und jede Klasse bekommt ihre Farbe, ihren Ton und ihre Quittierregel. Prioritäten werden gesetzt, die Eskalation wird eingerichtet, und E-Mail- sowie Mobilbenachrichtigungen gehen hinaus. Jede Handlung wird in einen Nachweis geschrieben, der sich nachträglich nicht ändern lässt. Für die Schichtübergabe wird die Liste in einen Bericht ausgegeben.
Prüfung und Dokumentation der Notbeleuchtung
Die vorgeschriebenen Funktions- und Betriebsdauerprüfungen der Notleuchten laufen von selbst. Störungen an Batterie, Lampe und Betriebsgerät werden Leuchte für Leuchte verfolgt. Aus den Ergebnissen entsteht ein Bericht, der den Vorschriften genügt, und er geht per E-Mail hinaus. KNX-DALI-Gateways verschiedener Hersteller werden nebeneinander verwaltet.
Anbindung an das Hotelsystem
Das Rezeptionssystem des Hotels bindet sich an den Server an. Jedes Zimmer wird einer KNX-Adresse zugeordnet. Check-in und Check-out an der Rezeption wirken unmittelbar auf die Automation des Zimmers. Ein leeres Zimmer geht in den Sparbetrieb, ein belegtes empfängt den Gast bereit.
Liegenschaften mit mehreren Servern
Wächst eine Liegenschaft über einen Server hinaus, bekommt jedes Gebäude seinen eigenen. Die Bilder der entfernten Gebäude öffnen sich im Bild des Hauptservers. Beim Wechsel des Gebäudes meldet sich der Betreiber nicht erneut an. Auch die Alarme laufen an einer Stelle zusammen.
Die vollständige Liste der Anwendungen steht auf der Seite Anwendungen.
Wo er eingesetzt wird
Einzelhandel
Öffnungs- und Schließszenen, zonenweise Konstantlichtregelung, Automation der Gebläsekonvektoren, lastbezogene Energietrends, Prüfung der Notbeleuchtung.
Hotel
Zimmerautomation, Anbindung an das Rezeptionssystem, Bitte nicht stören und Zimmerreinigung, Concierge-Bild.
Krankenhaus
Raumkomfort, Anbindung an die Schwesternrufanlage, Meldungen aus der Zentrale in das Zimmer.
Büro und Besprechungsräume
Belegungsanzeige am Kalendersystem, Szenen für Beleuchtung und Klima.
Serverraum
Überwachung von Temperatur, Feuchte, Wassereinbruch, unterbrechungsfreier Stromversorgung und Netzwerktechnik.
Facility Management
Arbeitsaufträge erzeugen, aus dem Arbeitsbereich gelaufene Sollwerte korrigieren, monatliche Verbrauchsberichte.
Betrieb mehrerer Standorte
Die Daten jedes Standorts werden in die Zentrale getragen, ohne dass eine feste IP-Adresse nötig ist.
Technische Daten von Sona BMS
Für Sona BMS gibt es keine festgelegte Obergrenze bei der Zahl der Datenpunkte. Bis zu 10.000 Punkte sind die Empfehlung. Ein Datenpunkt ist jeder Wert, der im System überwacht oder gesteuert wird. Die Zahl ergibt sich aus der Bestandsaufnahme.
| Prozessor | Hohe Taktrate |
|---|---|
| Datenpunkte | Keine festgelegte Grenze; bis zu 10.000 Datenpunkte empfohlen |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (per Software wählbar) |
| USB 2.0 | 1 |
| Versorgung | 24 V DC (Klemme) |
|---|---|
| Aufnahme | 1 W (Minimum, ohne externe Last) |
| KNX-Bus | Busklemme, 0,8 mm² |
|---|---|
| Versorgung und E/A | Schraubklemmen, 0,8 – 1,5 mm² |
| LED 1 | Grün: Systemlast |
|---|---|
| LED 2 | Grün: Normalbetrieb · Rot: Reset |
| Montage | Hutschiene |
|---|---|
| Baubreite | 3 Teilungseinheiten |
| Abmessungen (B × H × T) | 54 × 112 × 61 mm |
| Schutzart | IP20 |
| Nettogewicht | 108 g |
| EMV | EN61000-6-1 · EN61000-6-3 |
|---|
| Betriebstemperatur | 0 °C … +45 °C |
|---|---|
| Lagertemperatur | −15 °C … +55 °C |
| Relative Luftfeuchte | 0 % … 93 % (nicht kondensierend) |
| Gewährleistung | 2 Jahre |
|---|
Wann stattdessen Sona Home
Für Wohnhäuser und kleinere Projekte, bei denen die Zahl der Punkte unter 3.500 bleibt, genügt Sona Home. Beide Server führen dieselbe Software aus; was sich ändert, sind Prozessor und Kapazität.
Datenblatt
- Sona BMSDatenblatt herunterladen PDF
Häufige Fragen
Bindet er sich an eine vorhandene Gebäudeleittechnik an?
Ja. Auf den Protokollen, über die er sich anbindet, nimmt Sona BMS sowohl die Server- als auch die Client-Rolle ein; während er dem System darüber Daten liefert, liest und führt er zugleich die Feldgeräte.
Muss ich zusätzlich eine SCADA-Software kaufen?
Nein. Die Visualisierung steckt im Gerät; es gibt kein Bildpaket, das auf einem Rechner installiert und getrennt berechnet wird.
Fallen mit wachsender Punktzahl zusätzliche Kosten an?
Nein. Es wird nicht je Punkt abgerechnet.
Steht der Betrieb still, wenn der Rechner ausfällt?
Nein. Logik und Daten liegen auf dem Server; der Rechner des Betreibers ist nur ein Browser.
Was passiert, wenn sich die Liegenschaft über mehrere Gebäude verteilt?
Jedes Gebäude bekommt einen Server, und alle werden auf ein Bild gebracht. Dafür wird eine Anwendung eingesetzt.
Lässt sich Service leisten, ohne zur Baustelle zu fahren?
Ja. Der Server wird aus der Ferne erreicht, und auch die KNX-Programmierung mit ETS erfolgt aus der Ferne.
