Sona BMS собирает инженерные системы здания в одном устройстве, берёт на себя на каждом протоколе, по которому подключается, и роль сервера, и роль клиента и сам выполняет визуализацию, аварии и тренды: сервер автоматизации.
Инженерные системы здания на одном сервере

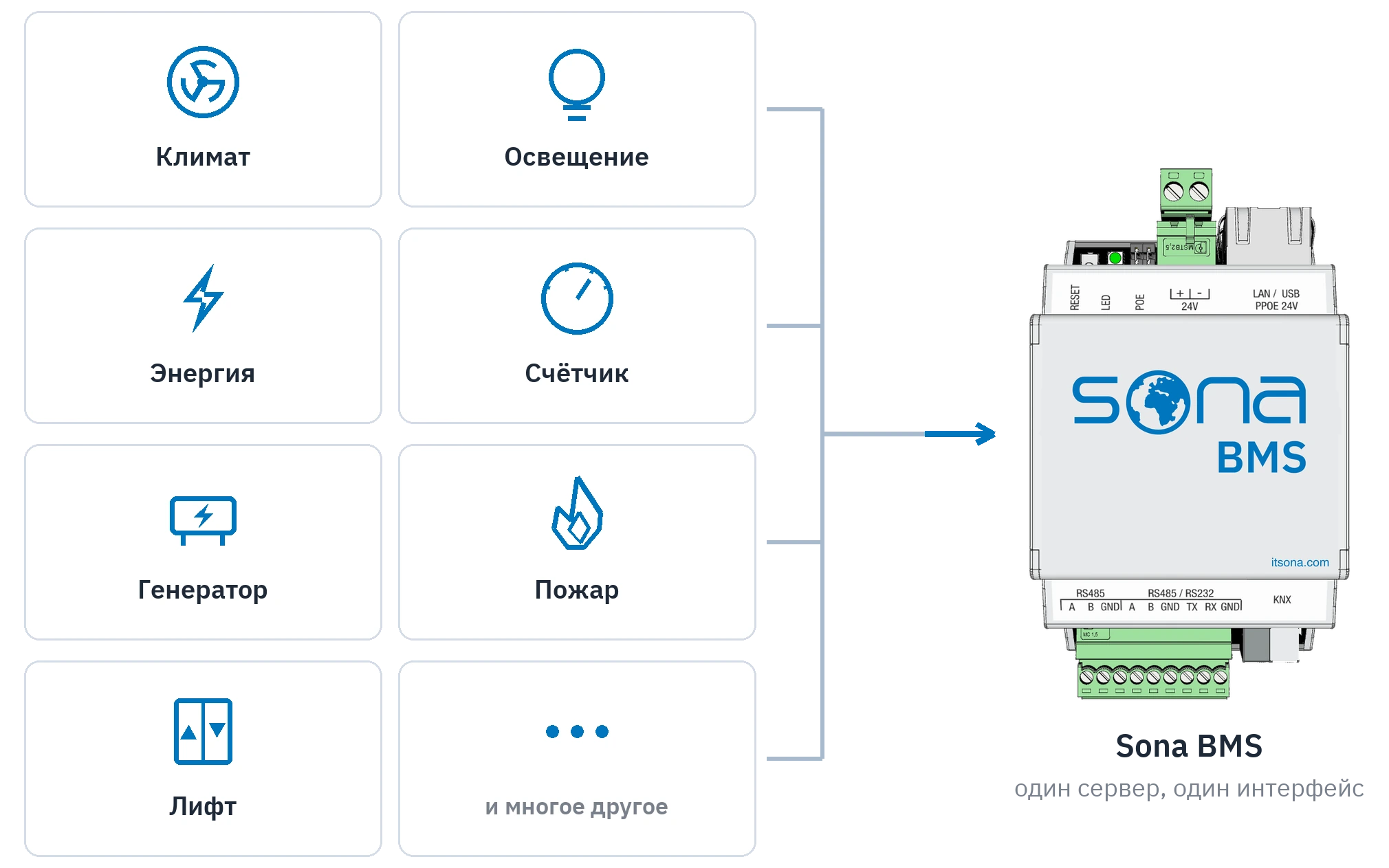

В здании инженерные системы строятся по отдельности и не знают друг о друге. Sona BMS собирает их на одном сервере. Климат, освещение, учёт энергии и счётчики воды и тепла выходят на один экран. Дизель-генератор, источник бесперебойного питания и солнечная электростанция стоят там же. Пожарная сигнализация, лифты, климат серверной и системы безопасности попадают под наблюдение.
Слой протоколов
Сервер разбирает протоколы сам; никакого дополнительного преобразователя между ними нет.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIшлюз
- Zigbeeшлюз
- Z-Waveшлюз
- M-Busшлюз
- EnOceanшлюз
К этому добавляются TCP и UDP по IP, последовательные линии по RS-232 и RS-485, ИК-преобразователи и модули реле и сухих контактов.

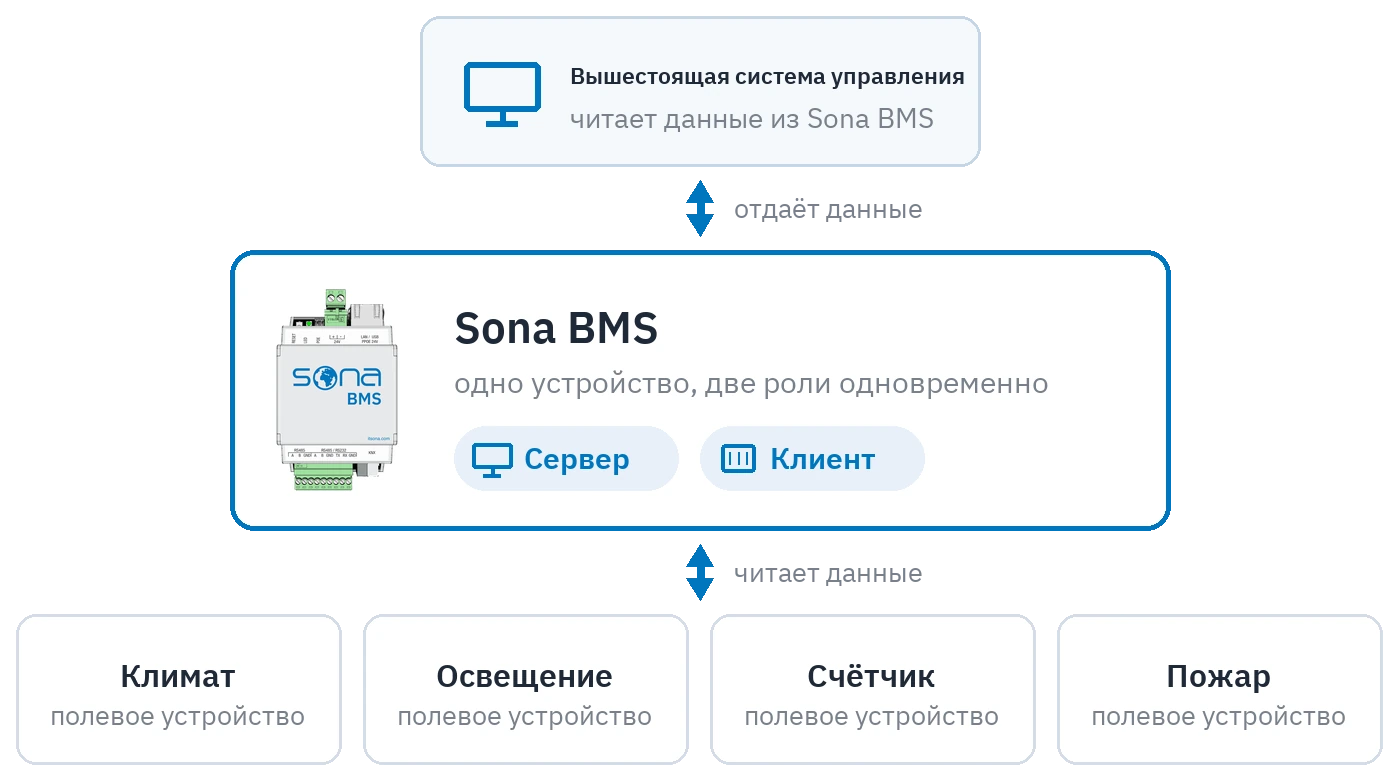

Сервер и клиент одновременно
На тех протоколах, по которым он подключается, Sona BMS берёт на себя и роль сервера, и роль клиента. На одном и том же протоколе он читает данные и одновременно отдаёт их. Сторона, которая читает и ведёт полевые устройства, и сторона, которая отдаёт данные вышестоящей системе управления, — это одно и то же устройство. На крупных объектах он берёт на себя автоматизацию освещения и передаёт результат наверх, в систему управления.

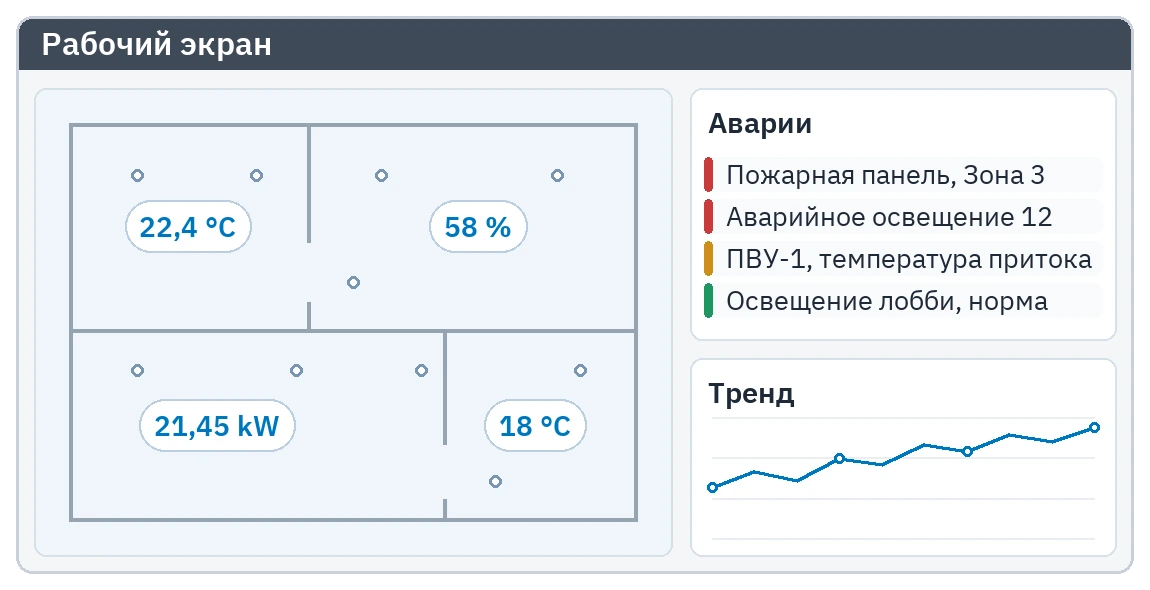

Рабочий экран
Экран, в который оператор смотрит весь день, выходит из сервера. Живые значения на плане этажа, список аварий, график тренда и расписание лежат в одном интерфейсе. Нет никакой программы, которую надо ставить на компьютер; оператор открывает браузер. Если компьютер выйдет из строя, автоматизация не остановится. Заводятся пользователи, и каждый видит только те страницы, на которые у него есть право.
Что в коробке
Всё перечисленное приходит вместе с устройством. Докупать ничего не нужно.
Диспетчеризация и интерфейс оператора
- Визуализация в реальном времени на плане этажа
- Редактор с перетаскиванием
- Настольный и мобильный виды одного и того же проекта
- Работа с шаблонами; правка шаблона доходит до каждой страницы, где он используется
- Цвет, текст и форма меняются в зависимости от состояния
- Интерактивные объекты: ползунки, регуляторы и переключатели
- Собственные виджеты и всплывающие окна
- Встроенное изображение с камеры
- Поддержка графики PNG, GIF, JPG и SVG
- RGB и цветовая температура управляются вместе
- Сдача проекта со своим логотипом, своими цветами и своими иконками
- Доступ из браузера; клиент ставить не нужно
- Полноэкранный режим киоска
- Многоязычный интерфейс
Управление авариями
- Список аварий в реальном времени
- Страница сама выходит на первый план, когда возникает авария
- Звуковая сигнализация
- Квитирование и след действий оператора
- История аварий
- Выгрузка в CSV
- Отправка по электронной почте и на FTP
Данные, тренды и отчётность
- Запись трендов
- Многолетнее хранение
- Несколько трендов на одном графике
- Дневной, недельный и месячный виды
- Выгрузка в Excel и CSV
- Автоматические отчёты по расписанию
- Архивация по электронной почте и на FTP
Уведомления
- Электронная почта; поддерживает вложения
- Push-уведомления, Android и iOS
- SMS
- Telegram
- Встроенный почтовый сервер
Пользователи и права
- Многопользовательский доступ
- Каждый пользователь видит только те страницы, тренды и расписания, на которые у него есть право
- Оператор не видит инженерный интерфейс
- Свой набор экранов для каждого пользователя
Автоматизация и логика
- Четыре типа скриптов: событийные, резидентные, планировщика и стартовые
- Редактор блок-схем; логика собирается без написания скриптов
- Проектирование собственных блоков
- Пользовательские библиотеки
- Централизованные функции состояния: и, или, среднее, сумма, максимум, минимум
- ПИД-регулирование
- Сценарии и задержки между командами
- Оператор может сохранять свои сценарии
- Отправка только при изменении, чтобы не нагружать шину
- Лестничный автомат и счётчики задержки
- Распознавание короткого и длинного, одиночного и двойного нажатия
- Управление жалюзи
- Разделение и сборка RGB
Время
- Недельные расписания
- Календарь праздников
- Государственные праздники загружаются автоматически
- Расписания по восходу и закату, без интернета
- Оператор может менять расписание сам
Удалённый доступ и обслуживание
- Удалённое подключение без статического IP
- Мобильное приложение
- Программирование KNX в ETS без выезда на объект
- Интерфейс удалённого обслуживания
Система и непрерывность работы
- Резервная копия и восстановление
- Автоматическая резервная копия по расписанию
- Обновление программного обеспечения по сети
- Шаблоны проектов и тиражирование
- Права по ролям
- Магазин приложений
Работа локально
- Система не останавливается при пропаже интернета
- Данные остаются в устройстве
- Никакой телеметрии и сбора данных об использовании
Голосовые помощники
- Amazon Alexa
- Google Assistant
- Apple Siri и HomeKit
- Всё, что есть в системе, доходит до голосового помощника, каким бы протоколом оно ни подключалось
Приложения BMS
Всё перечисленное выше приходит вместе с устройством. Если эксплуатация объекта требует от одной из этих задач более продвинутой версии, именно эта задача ставится приложением на сервер.
Центр аварий
Каждая авария здания собирается в одном месте. Задаются классы аварий, и каждый класс получает свой цвет, звук и правило квитирования. Выставляются приоритеты, настраивается эскалация, уходят уведомления по почте и на смартфон. Каждое действие попадает в запись, которую потом изменить нельзя. Для сдачи смены список выгружается в отчёт.
Проверка и документирование аварийного освещения
Обязательные функциональные испытания и испытания длительности работы аварийных светильников идут сами. Неисправности аккумулятора, лампы и ПРА ведутся светильник за светильником. Из результатов выходит отчёт, который выдерживает проверку, и уходит по электронной почте. Шлюзы KNX DALI разных производителей ведутся рядом.
Связь с гостиничной системой
Программа службы приёма гостиницы связывается с сервером. Каждый номер сопоставляется с адресом KNX. Заселение и выселение на стойке сразу действуют на автоматизацию номера. Свободный номер уходит в режим экономии, занятый встречает гостя готовым.
Объекты с несколькими серверами
Когда объект перерастает один сервер, у каждого здания появляется свой. Экраны удалённых зданий открываются внутри экрана главного сервера. При переходе в другое здание оператор не входит заново. Аварии тоже стекаются в одно место.
Полный список приложений — на странице «Приложения».
Где применяется
Ретейл
Сценарии открытия и закрытия, поддержание постоянной освещённости по зонам, автоматизация фанкойлов, тренды энергии по нагрузкам, проверка аварийного освещения.
Гостиница
Автоматизация номера, связь с программой службы приёма, «не беспокоить» и уборка номера, экран консьержа.
Больница
Комфорт помещений, связь с системой вызова персонала, сообщения с поста в палату.
Офисы и переговорные
Занятость из календарной системы, сценарии освещения и климата.
Серверная
Наблюдение за температурой, влажностью, затоплением, ИБП и сетевым оборудованием.
Эксплуатация
Выпуск нарядов на работу, правка уставок, вышедших из рабочего диапазона, ежемесячные отчёты по потреблению.
Несколько площадок
Данные каждой площадки доходят до центра без статического IP-адреса.
Технические данные Sona BMS
Для Sona BMS жёсткого потолка по числу точек данных нет. Рекомендация — до 10 000 точек. Точка данных — это каждое значение, которое система наблюдает или которым управляет. Число выходит из обследования объекта.
| Процессор | Высокая тактовая частота |
|---|---|
| Точки данных | Жёсткого предела нет; рекомендуется до 10 000 точек данных |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (выбирается программно) |
| USB 2.0 | 1 |
| Питание | 24 В пост. тока (клемма) |
|---|---|
| Потребление | 1 Вт (минимум, без внешней нагрузки) |
| Шина KNX | Шинная клемма, 0,8 мм² |
|---|---|
| Питание и входы-выходы | Винтовые клеммы, 0,8 – 1,5 мм² |
| Светодиод 1 | Зелёный: загрузка системы |
|---|---|
| Светодиод 2 | Зелёный: нормальная работа · красный: перезапуск |
| Монтаж | DIN-рейка |
|---|---|
| Ширина | 3 модуля |
| Габариты (Ш × В × Г) | 54 × 112 × 61 мм |
| Степень защиты | IP20 |
| Масса нетто | 108 г |
| ЭМС | EN61000-6-1 · EN61000-6-3 |
|---|
| Рабочая температура | 0 °C … +45 °C |
|---|---|
| Температура хранения | −15 °C … +55 °C |
| Относительная влажность | 0 % … 93 % (без конденсации) |
| Гарантия | 2 года |
|---|
Когда вместо него нужен Sona Home
Для жилья и небольших проектов, где число точек остаётся ниже 3 500, хватает Sona Home. Оба сервера выполняют одну и ту же программу; меняются процессор и ёмкость.
Техническое описание
- Sona BMSСкачать техническое описание PDF
Частые вопросы
Подключается ли к уже существующей системе управления зданием?
Да. На тех протоколах, по которым он подключается, Sona BMS берёт на себя и роль сервера, и роль клиента; отдавая данные вышестоящей системе, он одновременно читает и ведёт полевые устройства.
Нужно ли докупать SCADA-программу?
Нет. Визуализация внутри устройства; нет никакого пакета экранов, который надо ставить на компьютер и оплачивать отдельно.
Появятся ли дополнительные расходы с ростом числа точек?
Нет. Оплата за точку не берётся.
Остановится ли работа, если выйдет из строя компьютер?
Нет. Логика и данные живут в сервере; компьютер оператора — это только браузер.
Что делать, если объект расходится на несколько зданий?
У каждого здания появляется сервер, и все они сводятся на один экран. Для этого используется приложение.
Можно ли обслуживать, не выезжая на объект?
Да. К серверу можно подключиться удалённо, и программирование KNX в ETS тоже делается удалённо.
Станьте партнёром Sona.
Проекты строятся на одной платформе. Обучение, техническая поддержка и каталог приложений открыты нашим партнёрам.
