Sona BMS يجمع التجهيزات الفنية للمبنى في جهاز واحد، ويأخذ على كل بروتوكول يرتبط به دور الخادم ودور العميل معاً، وينفّذ بنفسه عرضه الرسومي وإنذاراته واتجاهاته: خادم أتمتة.
أنظمة المبنى على خادم واحد

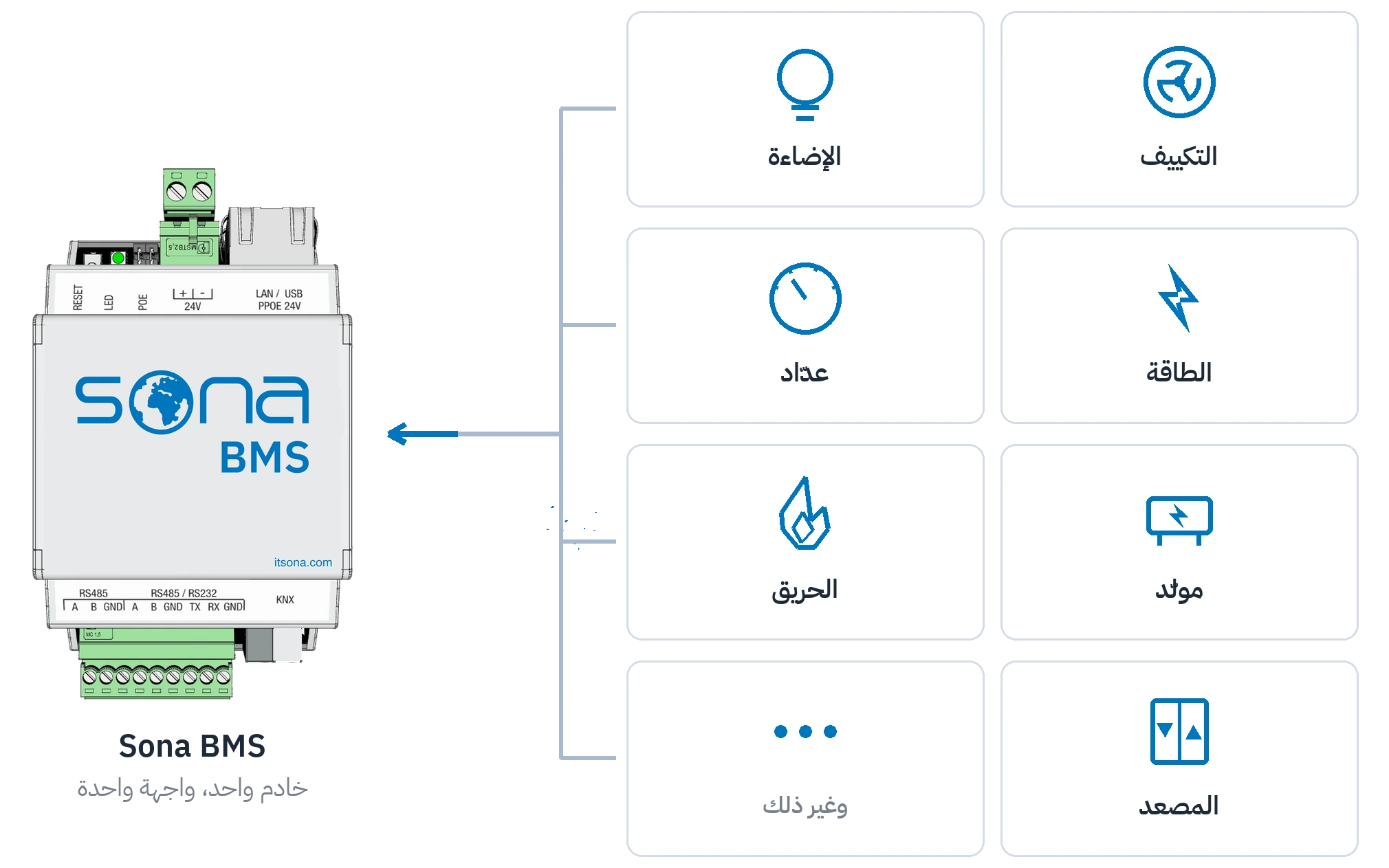

في المبنى تُنشَأ الأنظمة منفصلة ولا يعرف بعضها بعضاً. وSona BMS يجمعها على خادم واحد. التكييف والتهوية والإضاءة وقياس الطاقة وعدادات المياه والحرارة تأتي إلى الشاشة نفسها. والمولّد ومصدر الطاقة غير المنقطع ومنظومة الطاقة الشمسية تقف هناك أيضاً. ولوحة إنذار الحريق والمصاعد ومناخ غرفة الخوادم وأنظمة الأمن تدخل في المراقبة.
طبقة البروتوكولات
يتكلم الخادم البروتوكولات بنفسه؛ ولا يقف بينهما محوّل إضافي.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIبوابة
- Zigbeeبوابة
- Z-Waveبوابة
- M-Busبوابة
- EnOceanبوابة
ويُضاف إليها TCP وUDP عبر IP، والخطوط التسلسلية عبر RS-232 وRS-485، ومحوّلات الأشعة تحت الحمراء، ووحدات المرحّلات والتلامسات الجافة.
خادم وعميل في آن

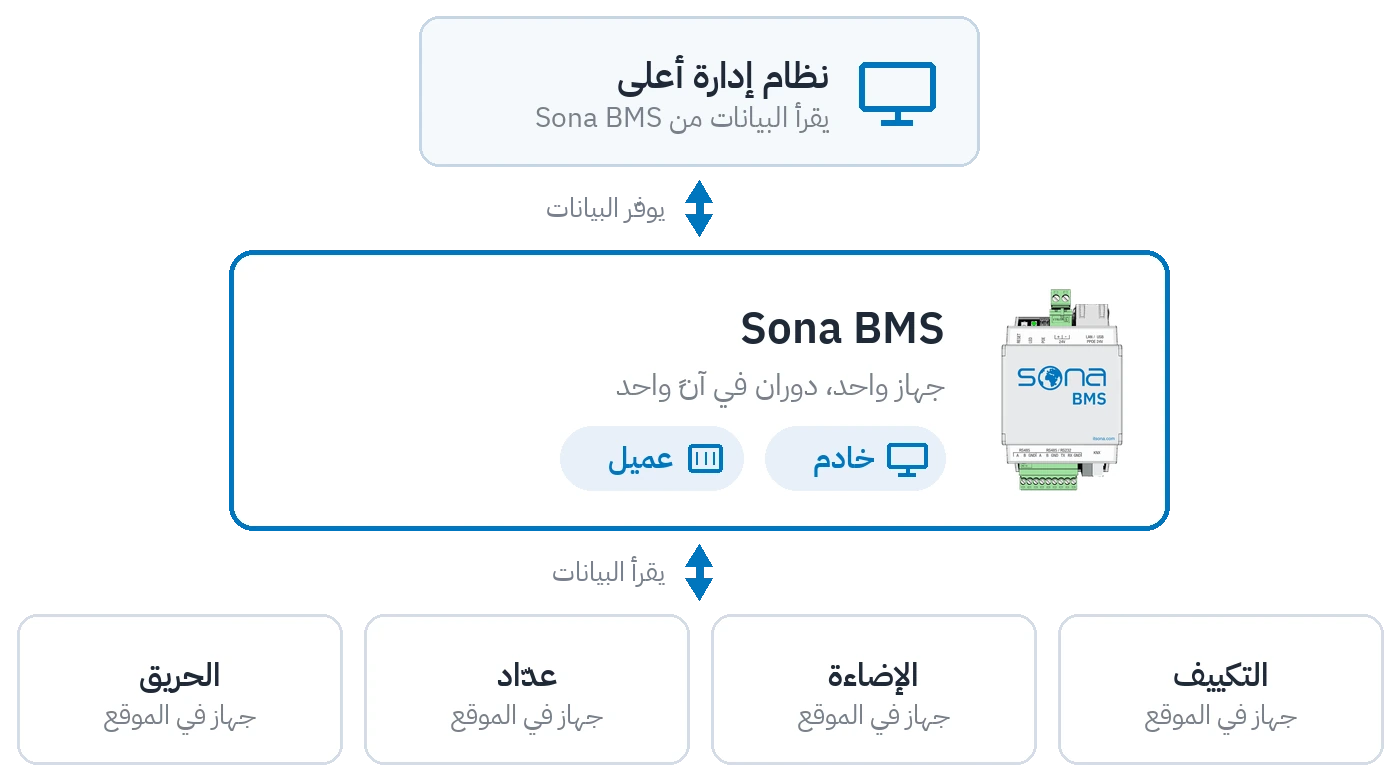

على البروتوكولات التي يرتبط بها، يأخذ Sona BMS دور الخادم ودور العميل معاً. على البروتوكول نفسه يقرأ البيانات ويقدّم البيانات في الوقت نفسه. والجهة التي تقرأ أجهزة الميدان وتقودها، والجهة التي تسلّم البيانات إلى نظام الإدارة الأعلى، هما الجهاز نفسه. وفي المنشآت الكبيرة يتولّى أتمتة الإضاءة ويرفع النتيجة إلى النظام الأعلى.
شاشة التشغيل

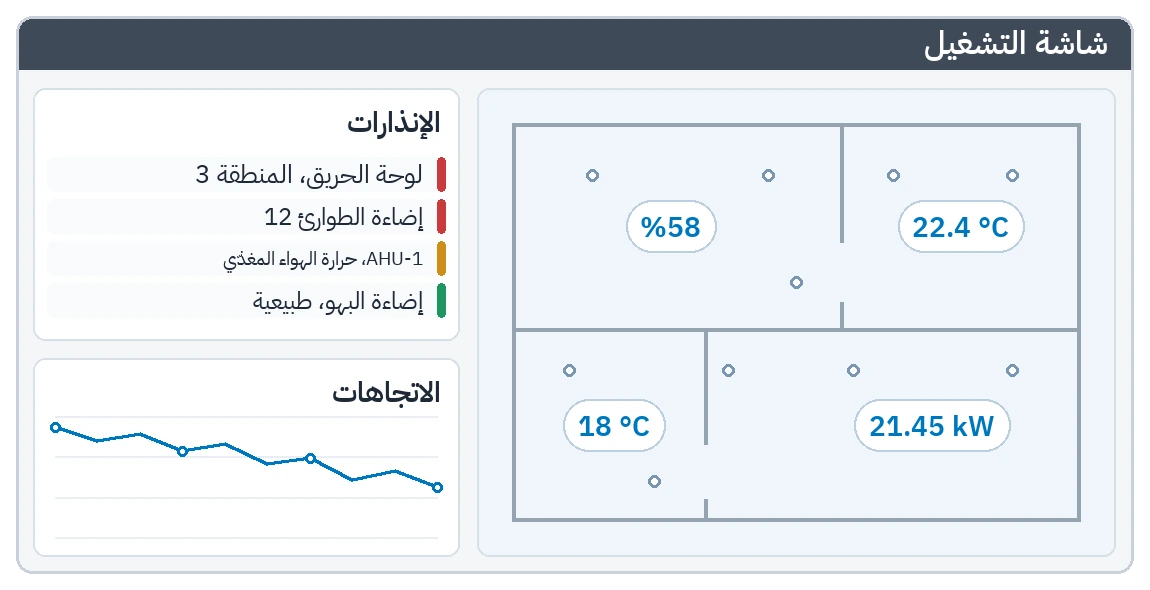

الشاشة التي ينظر إليها المشغّل طول النهار تأتي من الخادم. القيم الحيّة على مخطط الطابق، وقائمة الإنذارات، ومنحنى الاتجاه، والبرنامج الزمني، كلها في واجهة واحدة. ولا يوجد برنامج يُثبَّت على حاسوب؛ يفتح المشغّل متصفحاً. وإذا تعطّل الحاسوب لا تتوقف الأتمتة. ويُعرَّف المستخدمون، فيرى كل واحد الصفحات المصرَّح له بها وحدها.
ما في العلبة
كل ما يلي يأتي مع الجهاز. ولا يوجد منتج إضافي يُشترى.
المراقبة وواجهة المشغّل
- عرض حي على مخطط الطابق
- محرّر بالسحب والإفلات
- عرض للحاسوب وللهاتف من التصميم نفسه
- إدارة القوالب؛ تغيير القالب يسري على كل صفحة تستعمله
- اللون والنص والشكل تتغيّر مع الحالة
- كائنات تفاعلية كالمزلاج والقرص والمفتاح
- عناصر واجهة ونوافذ منبثقة خاصة بك
- صورة كاميرا مدمَجة
- دعم رسوم PNG وGIF وJPG وSVG
- RGB ودرجة حرارة اللون يُقادان معاً
- التسليم بشعارك وألوانك ورموزك
- الوصول من المتصفح؛ بلا برنامج يُثبَّت
- وضع التطبيق الواحد بملء الشاشة
- واجهة متعددة اللغات
إدارة الإنذارات
- قائمة إنذارات لحظية
- الصفحة تأتي إلى المقدمة من تلقائها عند وقوع إنذار
- تنبيه صوتي
- الإقرار وتوثيق تصرفات التشغيل
- سجل الإنذارات
- تنزيل CSV
- الإرسال عبر البريد الإلكتروني وFTP
البيانات والاتجاهات والتقارير
- تسجيل الاتجاهات
- حفظ لسنوات
- عدة اتجاهات تُقارَن في المنحنى نفسه
- عرض يومي وأسبوعي وشهري
- التصدير إلى Excel وCSV
- تقارير آلية وفق جدول
- الأرشفة عبر البريد الإلكتروني وFTP
الإشعارات
- بريد إلكتروني؛ مع إمكان إرفاق ملفات
- إشعارات على الهاتف، Android وiOS
- رسائل قصيرة
- Telegram
- خادم بريد مدمج
المستخدمون والصلاحيات
- وصول لعدة مستخدمين
- كل مستخدم لا يرى إلا الصفحات والاتجاهات والبرامج الزمنية المصرَّح له بها
- المشغّل لا يرى واجهة الهندسة
- مجموعة شاشات خاصة بكل مستخدم
الأتمتة والمنطق
- أربعة أنواع من النصوص البرمجية: نصوص الأحداث والمقيمة والمجدولة ونصوص البدء
- محرّر مخططات الكتل؛ بناء المنطق دون كتابة نصوص
- تصميم كتل خاصة بك
- مكتبات خاصة بك
- دوال حالة مركزية: و، أو، المتوسط، المجموع، الأقصى، الأدنى
- ضبط PID
- مشاهد وتأخيرات بين الأوامر
- المشغّل يستطيع حفظ مشاهده الخاصة
- الإرسال عند التغيّر فقط، إبقاءً لحمل الخط منخفضاً
- مؤقّت إضاءة الدرج وعدّاد التأخير
- تمييز الضغط القصير والطويل والمفرد والمزدوج
- متحكّم المظلات
- فصل RGB وجمعه
الوقت
- برامج زمنية أسبوعية
- تقويم العطل
- العطل الرسمية تُحمَّل تلقائياً
- برامج زمنية بحسب الشروق والغروب، دون إنترنت
- المشغّل يستطيع تغيير البرنامج الزمني بنفسه
الوصول عن بُعد والخدمة
- وصول عن بُعد دون عنوان IP ثابت
- تطبيق للهاتف
- برمجة KNX بـ ETS دون الذهاب إلى الموقع
- واجهة خدمة للوصول عن بُعد
النظام واستمرارية التشغيل
- النسخ الاحتياطي والاستعادة
- نسخ احتياطي آلي وفق جدول
- تحديث البرنامج عن بُعد
- قوالب المشاريع والاستنساخ
- صلاحيات حسب الدور
- متجر التطبيقات
يعمل في الموقع
- النظام لا يتوقف عند انقطاع الإنترنت
- البيانات تبقى في الجهاز
- لا قياس عن بُعد ولا جمع لبيانات المستخدم
المساعدات الصوتية
- Amazon Alexa
- Google Assistant
- Apple Siri وHomeKit
- ما هو في النظام يصل إلى المساعد الصوتي، أياً كان البروتوكول الذي ارتبط به
تطبيقات إدارة المباني
كل ما سبق يأتي مع الجهاز. وإذا طلب تشغيل منشأة نسخة أوسع من إحدى هذه المهام، ثُبِّتت تلك المهمة وحدها على الخادم كتطبيق.
مركز الإنذارات
كل إنذار في المبنى يُجمَع في مكان واحد. تُحدَّد فئات الإنذار، ولكل فئة لونها وصوتها وقاعدة إقرارها. وتُضبَط الأولويات، ويُهيَّأ التصعيد، وتخرج الإشعارات بالبريد وإلى الهاتف. وكل إجراء يُكتب في سجلّ لا يُعدَّل لاحقاً. ولتسليم الوردية تُخرَج القائمة تقريراً.
اختبار إضاءة الطوارئ وتوثيقها
اختبارات الوظيفة ومدة التشغيل المفروضة على مصابيح الطوارئ تجري من تلقائها. وتُتابَع أعطال البطارية واللمبة ووحدة التشغيل مصباحاً مصباحاً. ومن النتائج يُبنى تقرير يفي بالاشتراطات ويخرج بالبريد. وتُدار بوابات KNX-DALI من صنّاع مختلفين جنباً إلى جنب.
الارتباط بنظام الفندق
نظام الاستقبال في الفندق يرتبط بالخادم. وتُربَط كل غرفة بعنوان KNX. وتسجيل الدخول والخروج في الاستقبال يؤثّر مباشرة في أتمتة الغرفة. فالغرفة الفارغة تدخل وضع التوفير، والمشغولة تستقبل النزيل جاهزة.
منشآت بعدة خوادم
إذا كبرت المنشأة على خادم واحد، أخذ كل مبنى خادمه. وتُفتَح شاشات المباني البعيدة داخل شاشة الخادم الرئيس. وعند الانتقال بين المباني لا يسجّل المشغّل دخوله من جديد. والإنذارات كذلك تلتقي في مكان واحد.
القائمة الكاملة للتطبيقات في صفحة التطبيقات.
أين يُستعمل
التجزئة
مشاهد الافتتاح والإغلاق، ضبط الإضاءة الثابتة بحسب المناطق، أتمتة وحدات الملف والمروحة، اتجاهات الطاقة بحسب الحمل، اختبار إضاءة الطوارئ.
الفنادق
أتمتة الغرف، الارتباط بنظام الاستقبال، عدم الإزعاج وتنظيف الغرفة، شاشة الكونسيرج.
المستشفيات
راحة الغرفة، الارتباط بنظام نداء الممرضات، الرسائل من المركز إلى الغرفة.
المكاتب وقاعات الاجتماعات
إظهار الإشغال من نظام التقويم، مشاهد الإضاءة والتكييف.
غرفة الخوادم
مراقبة الحرارة والرطوبة وغمر المياه ومصدر الطاقة غير المنقطع وأجهزة الشبكة.
إدارة المرافق
إنشاء أوامر العمل، تصحيح القيم المضبوطة التي خرجت عن نطاق التشغيل، تقارير الاستهلاك الشهرية.
تشغيل عدة مواقع
بيانات كل موقع تُنقَل إلى المركز دون الحاجة إلى عنوان IP ثابت.
المواصفات الفنية لـ Sona BMS
لا حدّ محدَّد لعدد نقاط البيانات في Sona BMS. ويُوصى بما يصل إلى 10,000 نقطة. ونقطة البيانات هي كل قيمة تُراقَب أو يُتحكَّم بها في النظام. والعدد يتحدد من المسح الميداني.
| المعالج | تردد عالٍ |
|---|---|
| نقاط البيانات | بلا حدّ محدَّد؛ يُوصى بما يصل إلى 10,000 نقطة بيانات |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (يُختار من البرنامج) |
| USB 2.0 | 1 |
| التغذية | 24 V DC (كليمة) |
|---|---|
| الاستهلاك | 1 W (الحد الأدنى، بلا حمل خارجي) |
| خط KNX | كليمة الخط، 0.8 mm² |
|---|---|
| التغذية والدخل/الخرج | كليمات لولبية، 0.8 – 1.5 mm² |
| LED 1 | أخضر: حمل النظام |
|---|---|
| LED 2 | أخضر: تشغيل طبيعي · أحمر: إعادة ضبط |
| التركيب | قضيب DIN |
|---|---|
| عرض البناء | 3 وحدات عرض |
| الأبعاد (عرض × ارتفاع × عمق) | 54 × 112 × 61 mm |
| درجة الحماية | IP20 |
| الوزن الصافي | 108 g |
| التوافق الكهرومغناطيسي | EN61000-6-1 · EN61000-6-3 |
|---|
| حرارة التشغيل | 0 °C … +45 °C |
|---|---|
| حرارة التخزين | −15 °C … +55 °C |
| الرطوبة النسبية | 0% … 93% (بلا تكاثف) |
| الضمان | سنتان |
|---|
متى يُختار Sona Home بدلاً منه
في المساكن والمشاريع الأصغر التي يبقى عدد نقاطها دون 3,500، يكفي Sona Home. والخادمان ينفّذان البرنامج نفسه؛ والذي يتغيّر هو المعالج والسعة.
ورقة البيانات
- Sona BMSتنزيل ورقة البيانات PDF
أسئلة متكررة
هل يرتبط بنظام إدارة مبانٍ قائم؟
نعم. على البروتوكولات التي يرتبط بها، يأخذ Sona BMS دور الخادم ودور العميل معاً؛ فبينما يسلّم البيانات إلى النظام الأعلى، يقرأ أجهزة الميدان ويقودها في الوقت نفسه.
هل عليّ شراء برنامج SCADA إضافي؟
لا. العرض الرسومي داخل الجهاز؛ ولا توجد حزمة شاشات تُثبَّت على حاسوب وتُحاسَب على حدة.
هل تزيد الكلفة كلما زاد عدد النقاط؟
لا. لا تُحاسَب كل نقطة على حدة.
هل يتوقف التشغيل إذا تعطّل الحاسوب؟
لا. المنطق والبيانات على الخادم؛ وحاسوب المشغّل متصفح ليس إلا.
ماذا لو توزّعت المنشأة على عدة مبانٍ؟
يأخذ كل مبنى خادماً، وتُجمَع كلها على شاشة واحدة. ويُستعمل لذلك تطبيق.
هل يمكن تقديم الخدمة دون الذهاب إلى الموقع؟
نعم. يُوصَل بالخادم عن بُعد، وبرمجة KNX بـ ETS تجري عن بُعد أيضاً.
