Sona BMS réunit dans un seul appareil les équipements techniques du bâtiment, prend sur chaque protocole par lequel il se raccorde le rôle de serveur comme celui de client, et exécute lui-même sa supervision, ses alarmes et ses tendances : un serveur d'automatisation.

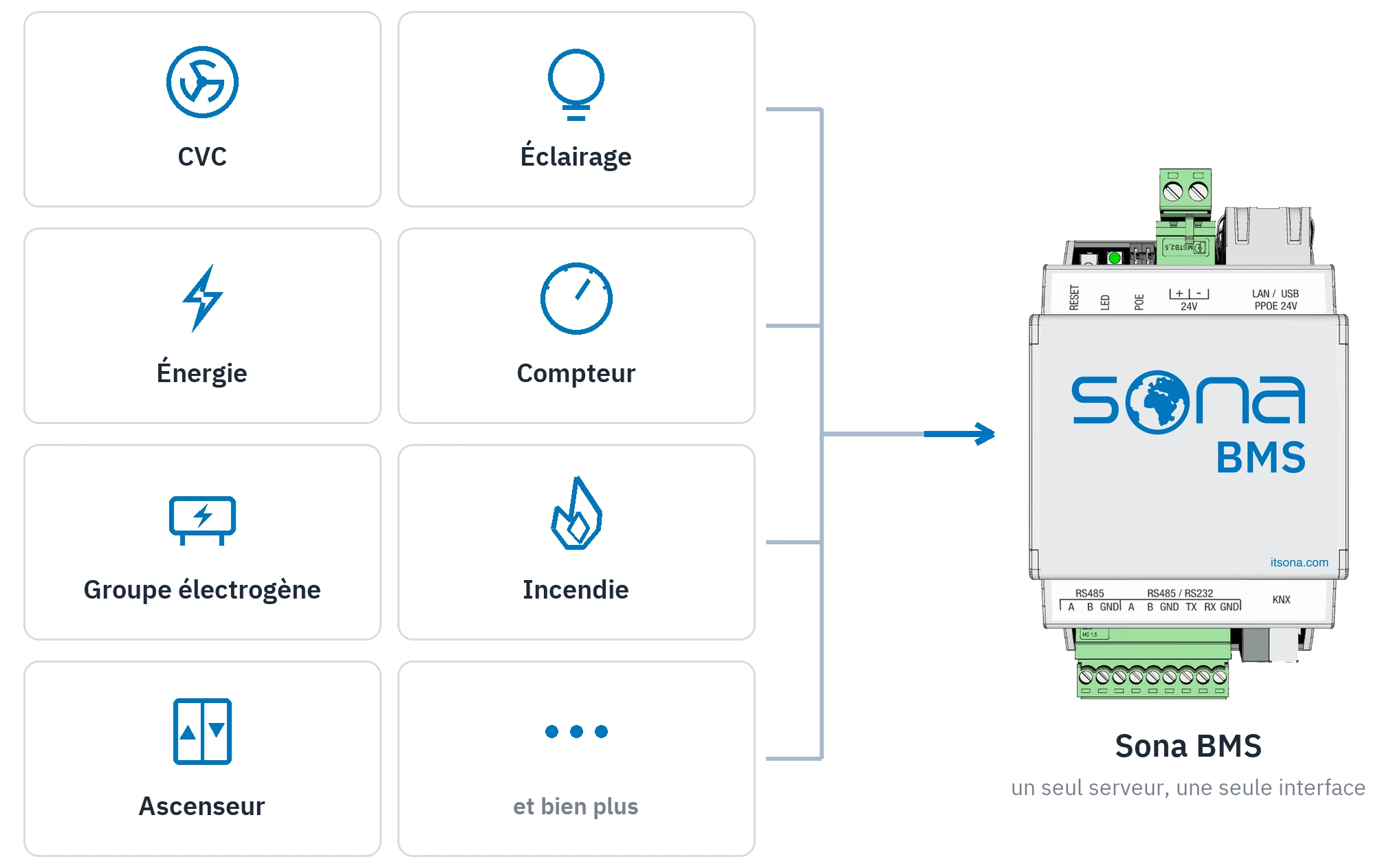

Les lots du bâtiment sur un seul serveur
Dans un bâtiment, les lots sont réalisés séparément et ne se connaissent pas. Sona BMS les réunit sur un seul serveur. CVC, éclairage, comptage de l'énergie et compteurs d'eau et de chaleur arrivent sur la même vue. Groupe électrogène, alimentation sans interruption et installation photovoltaïque y figurent aussi. Centrale de détection incendie, ascenseurs, ambiance de la salle serveurs et systèmes de sûreté rejoignent la surveillance.
La couche protocole
Le serveur prend en charge les protocoles lui-même ; il n'y a pas de convertisseur supplémentaire entre les deux.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIpasserelle
- Zigbeepasserelle
- Z-Wavepasserelle
- M-Buspasserelle
- EnOceanpasserelle
S'y ajoutent TCP et UDP sur IP, les liaisons série RS-232 et RS-485, les convertisseurs infrarouges ainsi que les modules de relais et de contacts secs.

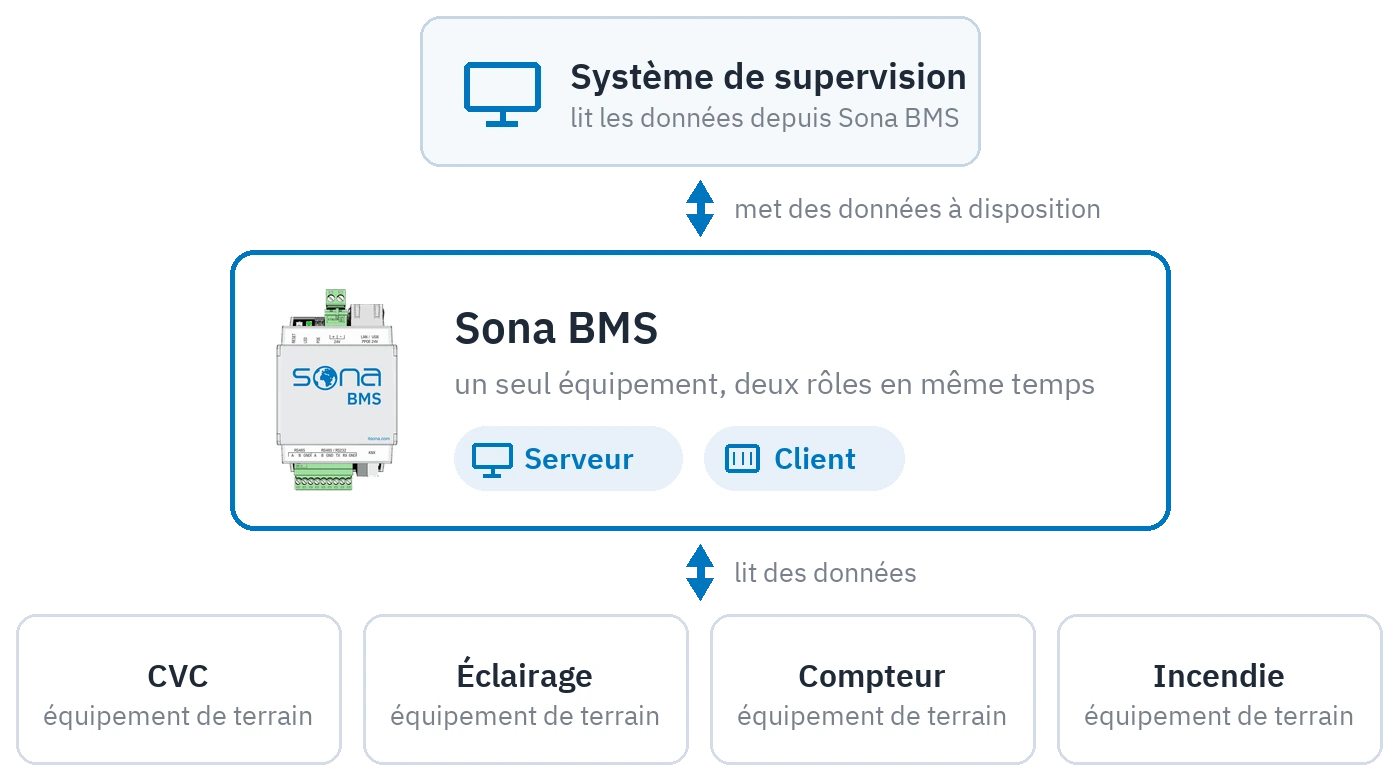

Serveur et client à la fois
Sur les protocoles par lesquels il se raccorde, Sona BMS prend le rôle de serveur comme celui de client. Sur le même protocole, il lit des données et en met à disposition. Le côté qui lit et pilote les équipements de terrain et le côté qui fournit des données au système de supervision de niveau supérieur sont le même appareil. Sur les grands sites, il prend en charge l'automatisation de l'éclairage et fait remonter le résultat vers le système central.

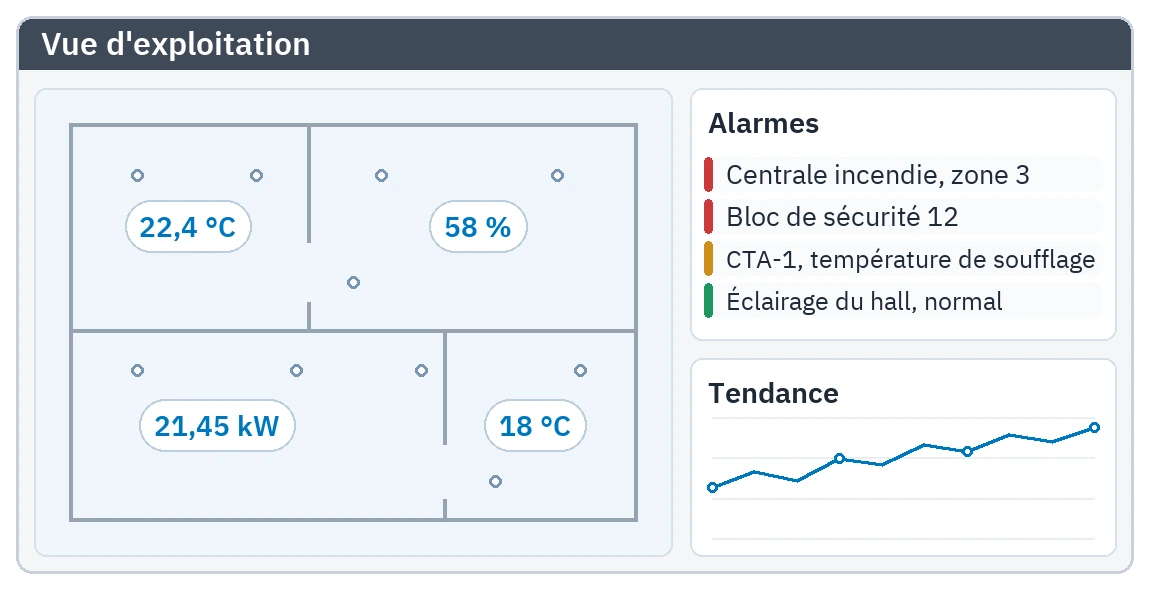

La vue d'exploitation
La vue que l'exploitant regarde toute la journée sort du serveur. Valeurs en direct sur le plan, liste d'alarmes, courbe de tendance et programmation horaire vivent dans la même interface. Il n'y a aucun logiciel installé sur un ordinateur ; l'exploitant ouvre un navigateur. Si l'ordinateur tombe, l'automatisation ne s'arrête pas. Des utilisateurs sont déclarés, et chacun ne voit que les pages auxquelles il a droit.
Ce qu'il y a dans la boîte
Tout ce qui suit vient avec l'appareil. Il n'y a aucun produit supplémentaire à acheter.
Surveillance et interface d'exploitation
- Affichage en direct sur le plan d'étage
- Éditeur en glisser-déposer
- Vues bureau et mobile issues du même dessin
- Gestion de modèles ; une modification du modèle se répercute sur chaque page qui l'utilise
- Couleur, texte et forme changent selon l'état
- Objets interactifs : curseurs, molettes, interrupteurs
- Widgets personnalisés et fenêtres surgissantes
- Image de caméra intégrée
- Prise en charge des images PNG, GIF, JPG et SVG
- RVB et température de couleur pilotés ensemble
- Livraison avec votre logo, vos couleurs et vos icônes
- Accès depuis le navigateur ; aucun client à installer
- Mode kiosque plein écran
- Interface multilingue
Gestion des alarmes
- Liste d'alarmes en temps réel
- La page passe d'elle-même au premier plan en cas d'alarme
- Signal sonore
- Acquittement et trace des actions
- Historique des alarmes
- Téléchargement CSV
- Envoi par e-mail et FTP
Données, tendances et rapports
- Enregistrement des tendances
- Conservation sur plusieurs années
- Plusieurs tendances comparées sur la même courbe
- Vues journalière, hebdomadaire et mensuelle
- Export vers Excel et CSV
- Rapports automatiques planifiés
- Archivage par e-mail et FTP
Notifications
- E-mail ; pièces jointes possibles
- Notifications mobiles, Android et iOS
- SMS
- Telegram
- Serveur de messagerie intégré
Utilisateurs et droits
- Accès multi-utilisateurs
- Chaque utilisateur ne voit que les pages, tendances et programmations auxquelles il a droit
- L'exploitant ne voit pas l'interface d'ingénierie
- Un jeu de vues distinct par utilisateur
Automatisation et logique
- Quatre types de scripts : d'événement, résidents, planifiés et de démarrage
- Éditeur de schémas blocs ; construire la logique sans écrire de script
- Conception de blocs personnalisés
- Bibliothèques utilisateur
- Fonctions d'état centralisées : et, ou, moyenne, somme, maximum, minimum
- Régulation PID
- Scènes et temporisations entre les ordres
- L'exploitant peut enregistrer ses propres scènes
- Émission sur changement, pour limiter la charge du bus
- Minuterie d'escalier et compteurs de temporisation
- Détection d'appui court et long, simple et double
- Commande de volet
- Séparation et recomposition RVB
Temps
- Programmations hebdomadaires
- Calendrier des congés
- Jours fériés chargés automatiquement
- Programmations liées au lever et au coucher du soleil, sans Internet
- L'exploitant peut modifier la programmation lui-même
Accès à distance et service
- Connexion à distance sans adresse IP fixe
- Application mobile
- Programmation KNX avec ETS sans se déplacer
- Interface de service à distance
Système et continuité d'exploitation
- Sauvegarde et restauration
- Sauvegarde automatique planifiée
- Mises à jour logicielles à distance
- Modèles de projet et duplication
- Droits par rôle
- Boutique d'applications
Fonctionnement sur site
- Le système ne s'arrête pas quand Internet tombe
- Les données restent dans l'appareil
- Aucune télémétrie, aucune collecte de données d'usage
Assistants vocaux
- Amazon Alexa
- Google Assistant
- Apple Siri et HomeKit
- Tout ce qui est dans le système atteint l'assistant vocal, quel que soit le protocole de raccordement
Applications BMS
Tout ce qui précède vient avec l'appareil. Quand l'exploitation d'un site réclame une version plus avancée de l'une de ces tâches, cette tâche s'installe en application sur le serveur.
Centre d'alarmes
Chaque alarme du bâtiment est rassemblée en un seul endroit. Des classes d'alarme sont définies, et chaque classe reçoit sa couleur, son son et sa règle d'acquittement. Les priorités sont fixées, l'escalade est configurée, et les notifications par e-mail et sur mobile partent. Chaque action est inscrite dans un enregistrement que l'on ne peut pas modifier après coup. Pour la relève d'équipe, la liste s'exporte en rapport.
Essais et rapports de l'éclairage de sécurité
Les essais obligatoires de fonctionnement et d'autonomie des blocs de sécurité s'exécutent d'eux-mêmes. Les défauts de batterie, de lampe et de ballast se suivent luminaire par luminaire. Les résultats deviennent un rapport conforme à la réglementation et partent par e-mail. Des passerelles KNX DALI de fabricants différents se gèrent côte à côte.
Liaison au système hôtelier
Le logiciel de réception de l'hôtel se raccorde au serveur. Chaque chambre est associée à une adresse KNX. Les arrivées et les départs enregistrés à la réception s'appliquent directement à l'automatisation de la chambre. Une chambre vide passe en mode économie, une chambre occupée accueille le client prête.
Sites à plusieurs serveurs
Quand un site dépasse un serveur, chaque bâtiment reçoit le sien. Les vues des bâtiments distants s'ouvrent dans la vue du serveur principal. L'exploitant ne se reconnecte pas en changeant de bâtiment. Les alarmes se rassemblent également en un seul endroit.
La liste complète des applications figure sur la page Applications.
Où il est employé
Commerce
Scènes d'ouverture et de fermeture, régulation de lumière constante par zone, automatisation des ventilo-convecteurs, tendances d'énergie par charge, contrôle de l'éclairage de sécurité.
Hôtel
Automatisation de la chambre, liaison au logiciel de réception, ne pas déranger et ménage, vue de conciergerie.
Hôpital
Confort des chambres, liaison au système d'appel malade, notifications du centre vers la chambre.
Bureaux et salles de réunion
Affichage de l'occupation lié à l'agenda, scènes d'éclairage et de climat.
Salle serveurs
Surveillance de la température, de l'humidité, de l'inondation, de l'alimentation sans interruption et des équipements réseau.
Facility management
Génération d'ordres de travail, correction des consignes sorties de la plage de fonctionnement, rapports mensuels de consommation.
Exploitation multi-sites
Les données de chaque site remontent au centre, sans adresse IP fixe nécessaire.
Caractéristiques de Sona BMS
Sona BMS n'a pas de limite définie sur le nombre de points de données. Jusqu'à 10 000 points, c'est la recommandation. Un point de données est chaque valeur surveillée ou pilotée dans le système. Le nombre ressort de la visite technique.
| Processeur | Haute fréquence |
|---|---|
| Points de données | Aucune limite définie ; jusqu'à 10 000 points recommandés |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (sélectionnable par logiciel) |
| USB 2.0 | 1 |
| Alimentation | 24 V CC (bornier) |
|---|---|
| Consommation | 1 W (minimum, sans charge externe) |
| Bus KNX | Borne bus, 0,8 mm² |
|---|---|
| Alimentation et E/S | Borniers à vis, 0,8 – 1,5 mm² |
| LED 1 | Vert : charge du système |
|---|---|
| LED 2 | Vert : fonctionnement normal · rouge : réinitialisation |
| Montage | Rail DIN |
|---|---|
| Largeur | 3 modules |
| Dimensions (l × H × P) | 54 × 112 × 61 mm |
| Indice de protection | IP20 |
| Poids net | 108 g |
| CEM | EN61000-6-1 · EN61000-6-3 |
|---|
| Température de fonctionnement | 0 °C … +45 °C |
|---|---|
| Température de stockage | −15 °C … +55 °C |
| Humidité relative | 0 % … 93 % (sans condensation) |
| Garantie | 2 ans |
|---|
Quand choisir Sona Home à la place
Pour les maisons et les projets de taille modeste, où le nombre de points reste sous 3 500, Sona Home suffit. Les deux serveurs exécutent le même logiciel ; ce qui change, c'est le processeur et la capacité.
Fiche technique
- Sona BMSTélécharger la fiche technique PDF
Questions fréquentes
Se raccorde-t-il à une GTB existante ?
Oui. Sur les protocoles par lesquels il se raccorde, Sona BMS prend le rôle de serveur comme celui de client ; tout en fournissant des données au système situé au-dessus, il lit et pilote aussi les équipements de terrain.
Dois-je aussi acheter un logiciel de supervision ?
Non. La supervision est dans l'appareil ; il n'y a pas de logiciel d'écran installé sur un ordinateur et facturé à part.
Y a-t-il un surcoût quand le nombre de points augmente ?
Non. Il n'y a pas de facturation au point.
L'exploitation s'arrête-t-elle si l'ordinateur tombe ?
Non. La logique et les données sont sur le serveur ; l'ordinateur de l'exploitant n'est qu'un navigateur.
Que se passe-t-il si le site s'étend sur plusieurs bâtiments ?
Chaque bâtiment reçoit un serveur et tous sont réunis sur une seule vue. Une application est prévue pour cela.
Peut-on assurer le service sans se déplacer ?
Oui. Le serveur se rejoint à distance, et la programmation KNX avec ETS se fait également à distance.
