Sona BMS reúne en un solo equipo las instalaciones técnicas del edificio, asume en cada protocolo por el que se conecta tanto el papel de servidor como el de cliente y ejecuta él mismo su visualización, sus alarmas y sus tendencias: un servidor de automatización.
Las instalaciones del edificio en un solo servidor

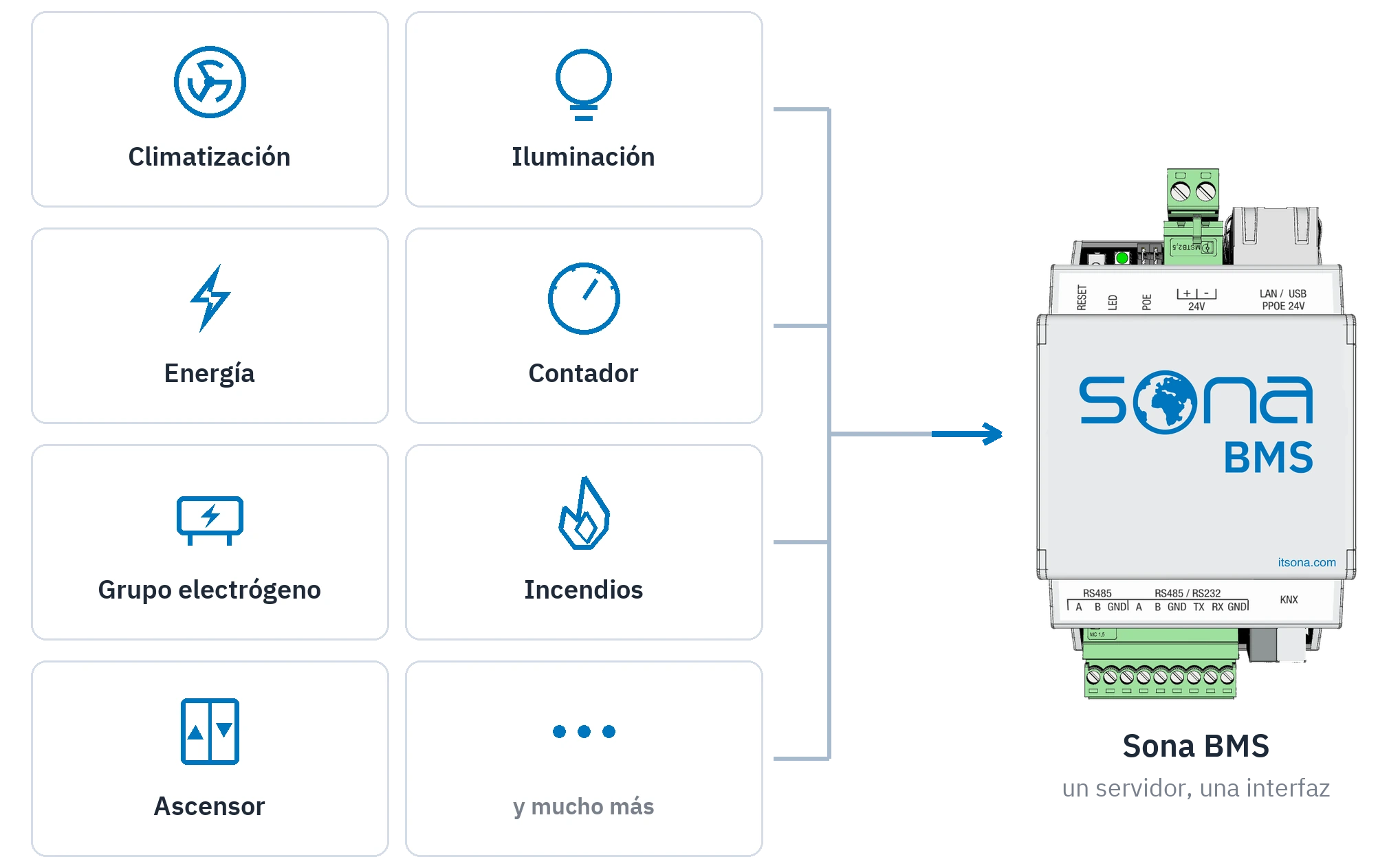

En un edificio, las instalaciones se levantan por separado y no saben unas de otras. Sona BMS las reúne en un servidor. La climatización, la iluminación, la medida de energía y los contadores de agua y de calor llegan a la misma pantalla. El grupo electrógeno, el SAI y la instalación fotovoltaica están también ahí. La central de incendios, los ascensores, el clima de la sala de servidores y los sistemas de seguridad entran en la supervisión.
La capa de protocolos
El servidor domina él mismo los protocolos; entre medias no hay ningún conversor añadido.
- BACnet
- Modbus
- KNX
- MQTT
- SNMP
- HTTP/REST
- DMX512
- DALIpasarela
- Zigbeepasarela
- Z-Wavepasarela
- M-Buspasarela
- EnOceanpasarela
A eso se añaden TCP y UDP sobre IP, líneas serie por RS-232 y RS-485, conversores de infrarrojos y módulos de relé y de contacto libre de potencial.
Servidor y cliente a la vez

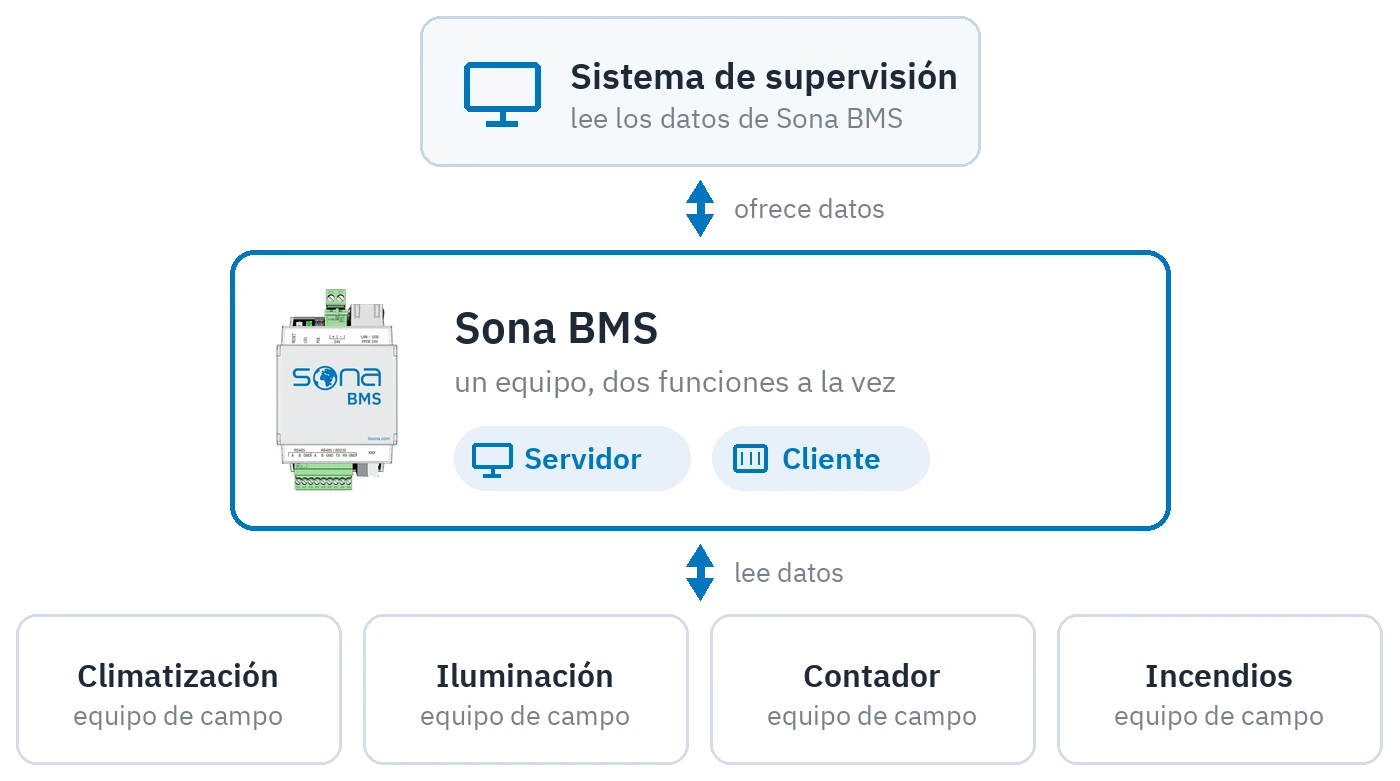

En los protocolos por los que se conecta, Sona BMS asume tanto el papel de servidor como el de cliente. En el mismo protocolo lee datos y a la vez pone datos a disposición. El lado que lee y gobierna los equipos de campo y el lado que entrega datos al sistema de gestión superior son el mismo equipo. En instalaciones grandes se hace cargo de la automatización de la iluminación y sube el resultado al sistema de gestión.
La pantalla de explotación

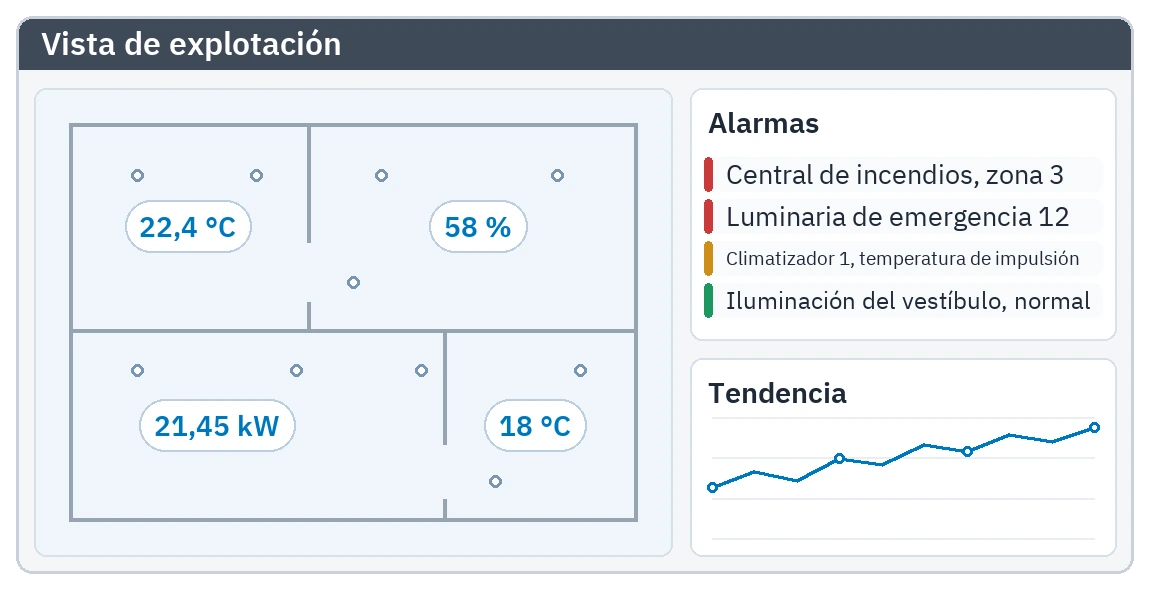

La pantalla que el operador mira todo el día sale del servidor. Los valores en vivo sobre el plano, la lista de alarmas, la curva de tendencia y la programación horaria están en la misma interfaz. No hay ningún software que se instale en un ordenador; el operador abre un navegador. Si el ordenador se avería, la automatización no se para. Se dan de alta usuarios, y cada uno ve solo las páginas para las que tiene permiso.
Qué hay dentro de la caja
Todo lo que sigue viene con el equipo. No hay ningún producto adicional que comprar.
Supervisión e interfaz del operador
- Visualización en directo sobre el plano de planta
- Editor de arrastrar y soltar
- Vistas de escritorio y móvil del mismo diseño
- Gestión de plantillas; un cambio en la plantilla llega a cada página que la usa
- Color, texto y forma cambian según el estado
- Objetos interactivos: deslizadores, ruedas e interruptores
- Widgets propios y ventanas emergentes
- Imagen de cámara integrada
- Compatibilidad con gráficos PNG, GIF, JPG y SVG
- RGB y temperatura de color gobernados a la vez
- Entrega con su logotipo, sus colores y sus iconos
- Acceso desde el navegador; ningún cliente que instalar
- Modo quiosco a pantalla completa
- Interfaz multiidioma
Gestión de alarmas
- Lista de alarmas en tiempo real
- La página pasa a primer plano por sí sola cuando salta una alarma
- Aviso acústico
- Reconocimiento y rastro de las actuaciones
- Histórico de alarmas
- Descarga en CSV
- Envío por correo electrónico y FTP
Datos, tendencias e informes
- Registro de tendencias
- Conservación durante años
- Varias tendencias comparadas en la misma curva
- Vistas diaria, semanal y mensual
- Exportación a Excel y CSV
- Informes automáticos programados
- Archivado por correo electrónico y FTP
Notificaciones
- Correo electrónico; admite adjuntos
- Notificaciones móviles, Android e iOS
- SMS
- Telegram
- Servidor de correo integrado
Usuarios y permisos
- Acceso multiusuario
- Cada usuario ve solo las páginas, tendencias y programaciones a las que tiene derecho
- El operador no ve la interfaz de ingeniería
- Un juego de pantallas propio por usuario
Automatización y lógica
- Cuatro tipos de script: de evento, residentes, programados y de arranque
- Editor de diagramas de bloques; construir lógica sin escribir scripts
- Diseño de bloques propios
- Bibliotecas de usuario
- Funciones de estado centralizadas: y, o, media, suma, máximo, mínimo
- Control PID
- Escenas y retardos entre órdenes
- El operador puede guardar sus propias escenas
- Envío solo al cambiar, para no cargar el bus
- Automático de escalera y contadores de retardo
- Detección de pulsación corta y larga, simple y doble
- Control de persiana
- Separación y combinación de RGB
Tiempo
- Programaciones semanales
- Calendario de festivos
- Festivos oficiales cargados automáticamente
- Programaciones ligadas al orto y al ocaso, sin Internet
- El operador puede cambiar la programación por su cuenta
Acceso remoto y servicio
- Conexión remota sin IP fija
- Aplicación móvil
- Programación KNX con ETS sin desplazarse a la obra
- Interfaz de servicio remoto
Sistema y continuidad de la explotación
- Copia de seguridad y restauración
- Copia de seguridad automática programada
- Actualizaciones de software en remoto
- Plantillas de proyecto y duplicación
- Permisos por perfil
- Tienda de aplicaciones
Funcionamiento en local
- El sistema no se detiene cuando se cae Internet
- Los datos se quedan en el equipo
- Sin telemetría y sin recogida de datos de uso
Asistentes de voz
- Amazon Alexa
- Google Assistant
- Apple Siri y HomeKit
- Lo que está en el sistema llega al asistente de voz, sea cual sea el protocolo por el que se conecte
Aplicaciones BMS
Todo lo anterior viene con el equipo. Si la explotación de una instalación exige de alguna de esas tareas una versión más avanzada, esa tarea concreta se instala como aplicación en el servidor.
Central de alarmas
Cada alarma del edificio se reúne en un solo sitio. Se definen clases de alarma, y cada clase recibe su color, su sonido y su regla de reconocimiento. Se fijan prioridades, se configura el escalado y salen notificaciones por correo y al móvil. Cada actuación entra en un registro que después no puede modificarse. Para el relevo de turno, la lista se exporta a un informe.
Comprobación y constancia del alumbrado de emergencia
Las comprobaciones obligatorias de funcionamiento y de autonomía de las luminarias de emergencia se ejecutan solas. Los fallos de batería, de lámpara y de equipo de control se siguen luminaria a luminaria. De los resultados sale un informe que sirve ante la normativa, y se envía por correo. Las pasarelas KNX DALI de fabricantes distintos se gestionan unas junto a otras.
Enlace con el sistema hotelero
El software de recepción del hotel se enlaza con el servidor. Cada habitación se asigna a una dirección KNX. El check-in y el check-out de recepción actúan directamente sobre la automatización de la habitación. Una habitación vacía entra en modo ahorro; una ocupada recibe al cliente preparada.
Instalaciones con varios servidores
Cuando una instalación supera un servidor, cada edificio recibe el suyo. Las pantallas de los edificios remotos se abren dentro de la pantalla del servidor principal. Al cambiar de edificio, el operador no vuelve a identificarse. Las alarmas también se concentran en un solo sitio.
La lista completa de aplicaciones está en la página Aplicaciones.

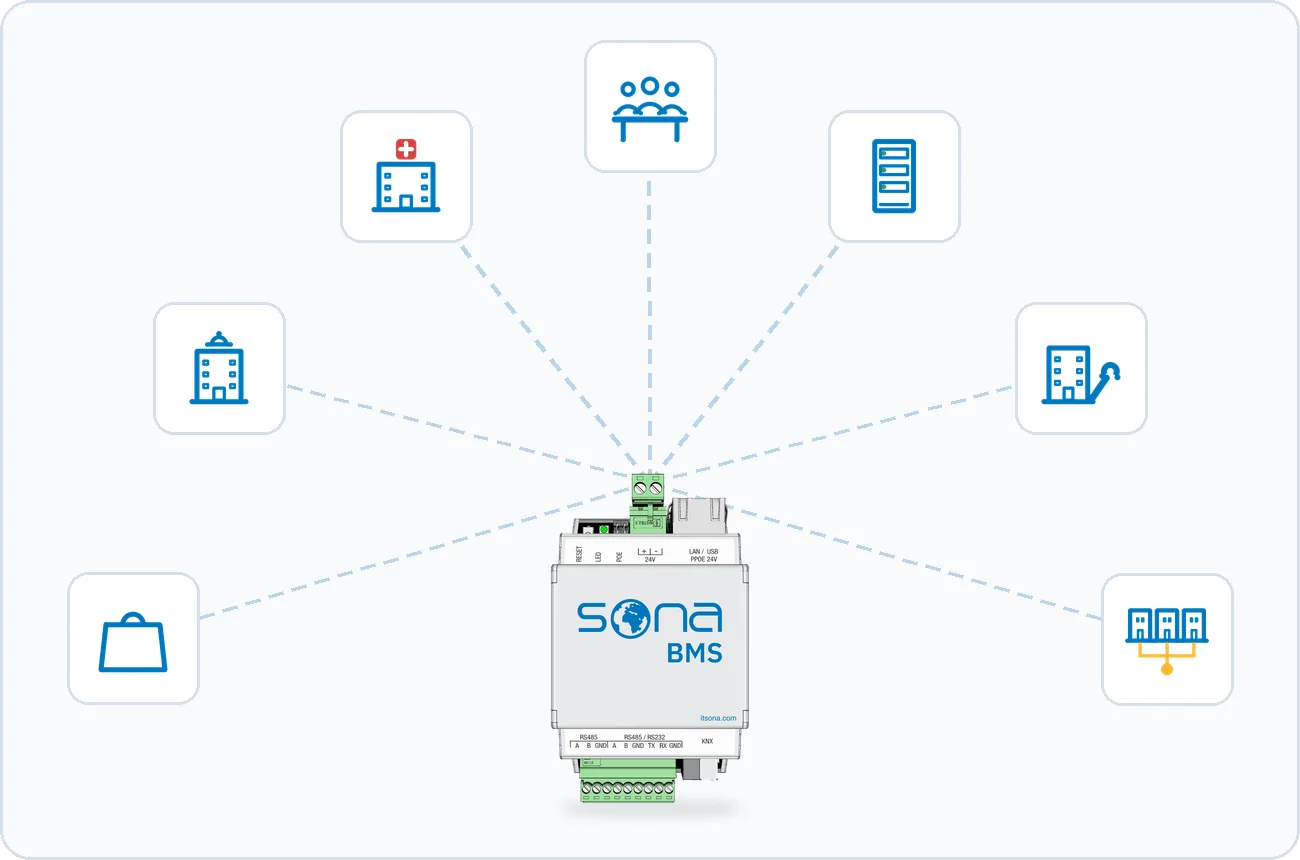

Dónde se emplea
Comercio
Escenas de apertura y cierre, regulación de luz constante por zonas, automatización de los fancoils, tendencias de energía por carga, comprobación del alumbrado de emergencia.
Hotel
Automatización de habitación, enlace con el software de recepción, no molestar y limpieza de habitación, pantalla de conserjería.
Hospital
Confort de las estancias, enlace con el sistema de llamada de enfermería, avisos desde la central hasta la habitación.
Oficinas y salas de reuniones
Indicación de ocupación desde el sistema de calendario, escenas de iluminación y climatización.
Sala de servidores
Supervisión de temperatura, humedad, inundación, SAI y equipos de red.
Facility management
Generar órdenes de trabajo, corregir consignas que se han salido del rango de trabajo, informes mensuales de consumo.
Explotación de varias sedes
Los datos de cada sede se llevan al centro sin necesidad de una dirección IP fija.
Datos técnicos de Sona BMS
Sona BMS no tiene un tope fijado para el número de puntos de datos. La recomendación es hasta 10.000 puntos. Un punto de datos es cada valor que el sistema vigila o gobierna. La cifra sale de la visita técnica.
| Procesador | Frecuencia alta |
|---|---|
| Puntos de datos | Sin límite fijado; se recomiendan hasta 10.000 puntos de datos |
| KNX/TP | 1 |
|---|---|
| Ethernet (RJ45) | 1 |
| RS-485 | 1 |
| RS-485 / RS-232 | 1 (seleccionable por software) |
| USB 2.0 | 1 |
| Alimentación | 24 V CC (borna) |
|---|---|
| Consumo | 1 W (mínimo, sin carga externa) |
| Bus KNX | Borna de bus, 0,8 mm² |
|---|---|
| Alimentación y E/S | Bornas de tornillo, 0,8 – 1,5 mm² |
| LED 1 | Verde: carga del sistema |
|---|---|
| LED 2 | Verde: funcionamiento normal · rojo: reinicio |
| Montaje | Carril DIN |
|---|---|
| Anchura | 3 módulos |
| Dimensiones (An × Al × F) | 54 × 112 × 61 mm |
| Grado de protección | IP20 |
| Peso neto | 108 g |
| CEM | EN61000-6-1 · EN61000-6-3 |
|---|
| Temperatura de funcionamiento | 0 °C … +45 °C |
|---|---|
| Temperatura de almacenamiento | −15 °C … +55 °C |
| Humedad relativa | 0 % … 93 % (sin condensación) |
| Garantía | 2 años |
|---|
Cuándo conviene Sona Home en su lugar
Para viviendas y proyectos pequeños en los que el número de puntos se queda por debajo de 3.500, basta con Sona Home. Los dos servidores ejecutan el mismo software; lo que cambia son el procesador y la capacidad.
Ficha técnica
- Sona BMSDescargar la ficha técnica PDF
Preguntas frecuentes
¿Se conecta a una gestión técnica de edificio existente?
Sí. En los protocolos por los que se conecta, Sona BMS asume tanto el papel de servidor como el de cliente; mientras entrega datos al sistema de encima, lee y gobierna a la vez los equipos de campo.
¿Tengo que comprar además un software SCADA?
No. La visualización está dentro del equipo; no hay ningún paquete de pantallas que se instale en un ordenador y se facture aparte.
¿Hay costes adicionales a medida que crece el número de puntos?
No. No se factura por punto.
¿La explotación se para si se avería el ordenador?
No. La lógica y los datos viven en el servidor; el ordenador del operador es solo un navegador.
¿Qué pasa si la instalación se reparte en varios edificios?
Cada edificio recibe un servidor y todos se reúnen en una sola pantalla. Para eso se emplea una aplicación.
¿Se puede dar servicio sin desplazarse a la obra?
Sí. Al servidor se llega en remoto, y también la programación KNX con ETS se hace en remoto.
