SonaHMI SNTP08 आपकी ऑटोमेशन सर्वर पर बनाई स्क्रीन दीवार पर फ़ुल-स्क्रीन दिखाती है, BACnet, KNX और Modbus की तरफ़ के सिस्टम एक ही पेज पर मिलाती है, केसिंग की RGB एलईडी आप जिस स्थिति से चाहें जोड़ लेते हैं, यह 8 इंच स्क्रीन वाली ऑटोमेशन टचस्क्रीन है।
SNTP08 कहाँ लगती है
SNTP08 छोटे आकार की टचस्क्रीन है और दो तरह की जगहों पर लगती है। मीटिंग रूम में यह दरवाज़े के बाहर, गलियारे में लगती है। होटल का कमरा, अस्पताल का कमरा और फ़्लैट जैसी जगहों पर यह कमरे के भीतर लगती है। छोटा आकार और ज़्यादा किफ़ायती होना, कई कमरों वाले प्रोजेक्ट में काम को पैमाने पर ले आता है। यह बिजली के पैनल के दरवाज़े पर या तकनीकी कक्ष में भी लगती है।
प्रोग्राम करने योग्य स्टेटस एलईडी

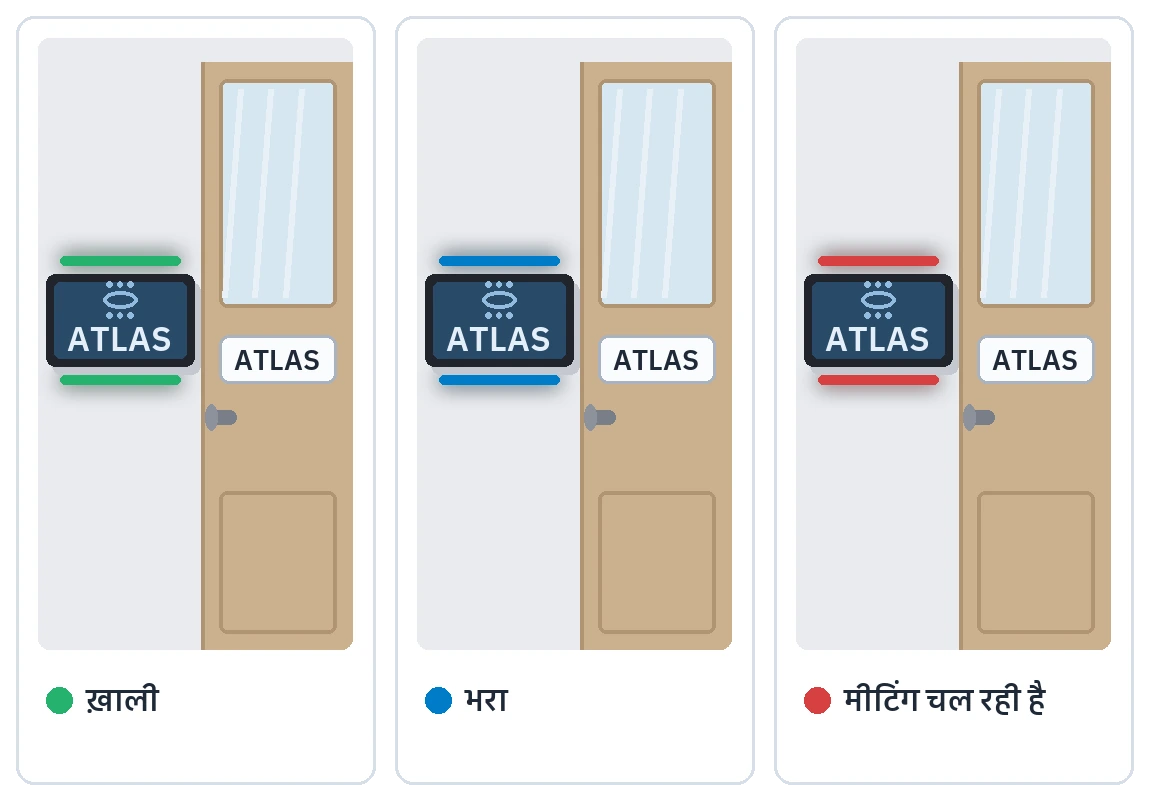

इसकी केसिंग पर दो RGB एलईडी हैं और वे आठ रंग लेती हैं। रंग आप ऑटोमेशन सर्वर से चलाते हैं; इसे किस स्थिति से जोड़ना है, यह आप तय करते हैं। मीटिंग रूम के दरवाज़े पर यह ऑक्युपेंसी दिखाती है। होटल के कमरे के भीतर सर्विस की स्थिति बताती है। बिजली के पैनल में किसी ख़राबी को दूर से ही दिखा देती है। इसे जितनी स्थितियों से जोड़ा जा सकता है, वह गिनती सिस्टम में आपके निगरानी वाले पॉइंट जितनी है।
यह टचस्क्रीन क्यों

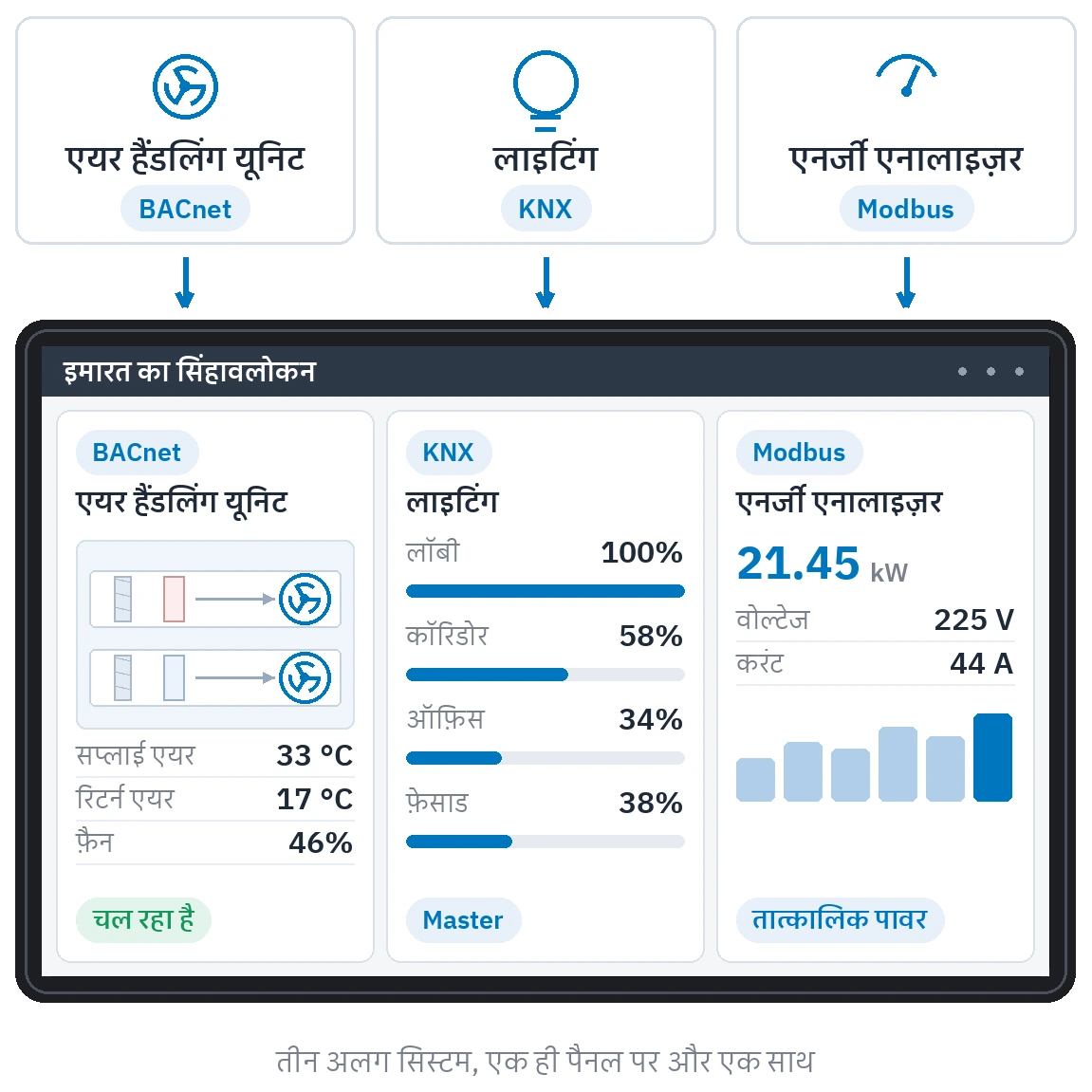

KNX की दुनिया में टचस्क्रीन बने-बनाए टेम्पलेट के साथ आती हैं। न उन पर फ़्लोर प्लान रखा जा सकता है, न ग्राहक के लिए ख़ास स्क्रीन बनाई जा सकती है। दूसरी तरफ़ बिल्डिंग मैनेजमेंट में टचस्क्रीन लगभग है ही नहीं। SonaHMI दोनों बातें एक साथ हल करती है। एक ही टचस्क्रीन पर BACnet की एयर हैंडलिंग यूनिट, KNX की लाइटिंग और Modbus का एनर्जी मीटर, तीनों एक ही स्क्रीन पर दिखते हैं।
स्क्रीन आप ख़ुद बनाते हैं
स्क्रीन किसी बने-बनाए टेम्पलेट से नहीं आती। फ़्लोर प्लान सर्वर पर बनाया जाता है और वही पेज टचस्क्रीन को दे दिया जाता है। सर्वर पर पेज बदलते ही टचस्क्रीन भी बदल जाती है; टचस्क्रीन को छूने की ज़रूरत नहीं पड़ती। हर टचस्क्रीन अलग पेज दिखा सकती है।
ऑटोमेशन के बाहर के काम भी उसी टचस्क्रीन पर

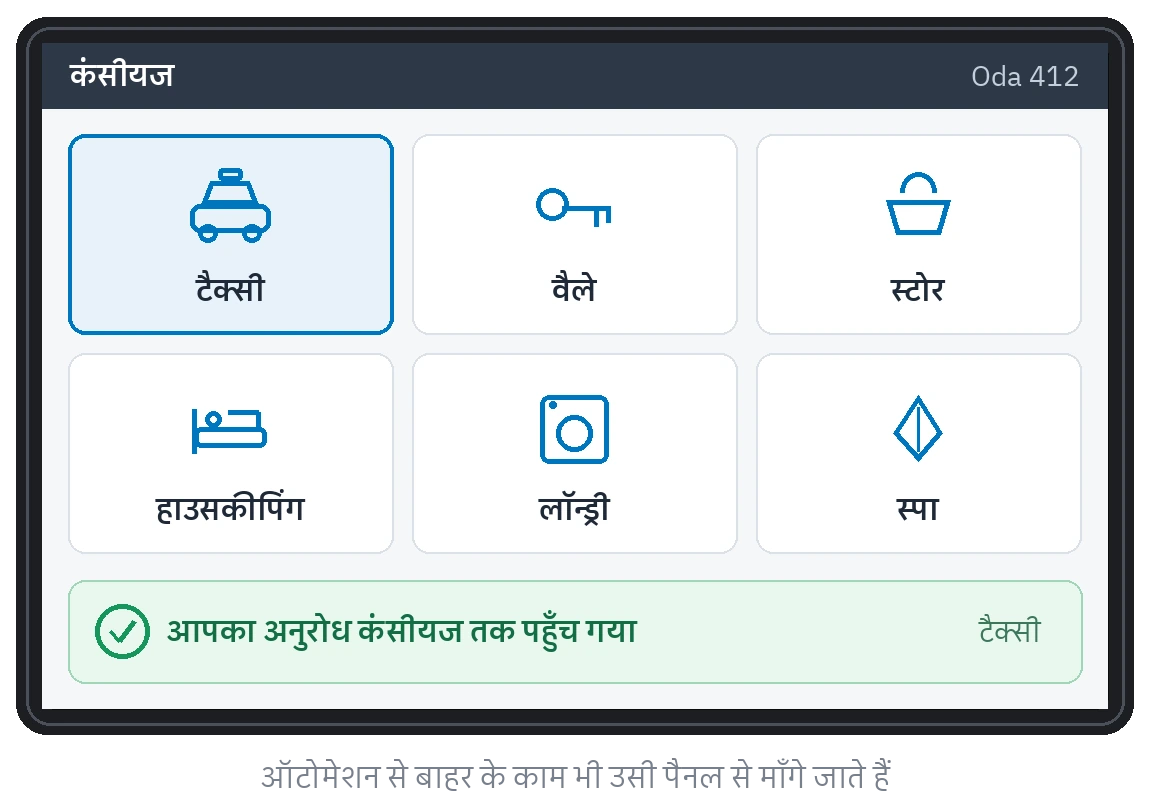

टचस्क्रीन सिर्फ़ ऑटोमेशन नहीं दिखाती। रेज़िडेंसी में यह कॉन्सियर्ज स्क्रीन बन जाती है; टैक्सी, वैले पार्किंग और सामान की माँग टचस्क्रीन से जाती है। होटल में टचस्क्रीन बताती है कि कौन-सी सेवा माँगी गई है और कितनी देर के लिए। सूचना स्क्रीन भी उसी टचस्क्रीन से निकलती है।
इंस्टॉलेशन और बिजली

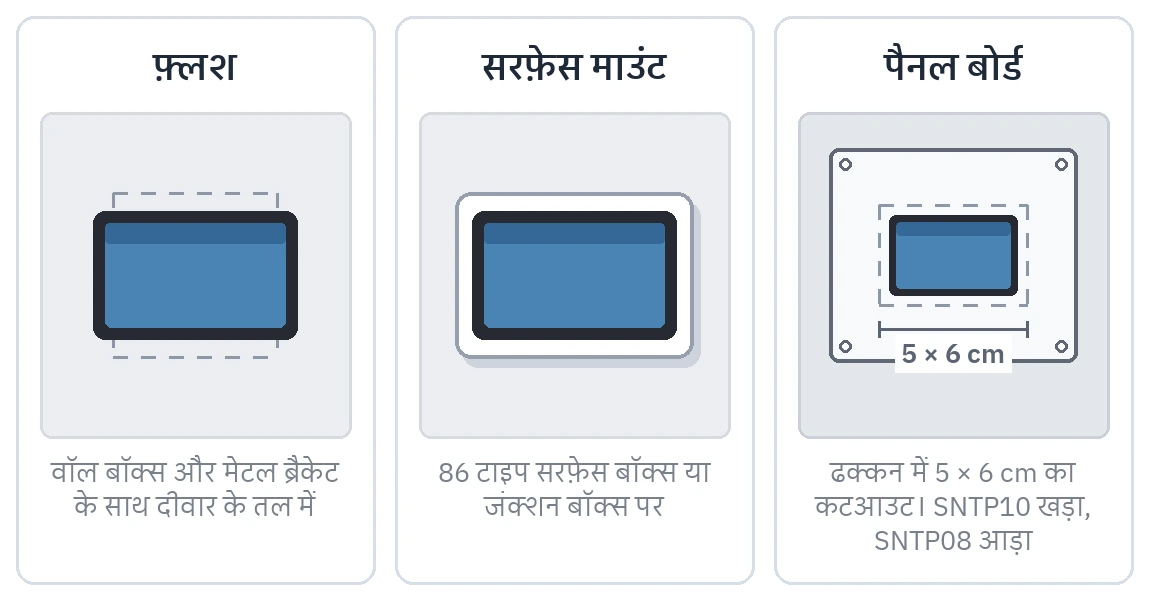

टचस्क्रीन PoE से चलती है या 220 वोल्ट से। नेटवर्क से ईथरनेट या वाई-फ़ाई पर जुड़ती है। रेनोवेशन में डेटा के लिए नई वायरिंग नहीं करनी पड़ती। माउंटिंग फ़्लश, सरफ़ेस या पैनल — तीनों तरह से होती है। बैक बॉक्स और धातु का माउंटिंग ब्रैकेट डिब्बे में साथ आते हैं। पैनल माउंटिंग में ढक्कन पर 5 × 6 सेंटीमीटर का कट आड़ी दिशा में लगाया जाता है।
पहली बार चालू करना
टचस्क्रीन पहली बार चालू होने पर इंस्टॉलेशन विज़ार्ड आता है और वह कई भाषाओं में चलता है। नेटवर्क का प्रकार, एड्रेस, सर्वर की जानकारी, स्क्रीनसेवर और PIN क़दम-दर-क़दम भरे जाते हैं। इंस्टॉलेशन बीच में रुक जाए तो टचस्क्रीन वहीं से आगे बढ़ती है। फ़ैक्टरी रीसेट पर फिर इसी विज़ार्ड पर आ जाती है।
कियोस्क मोड
टचस्क्रीन एकल-ऐप मोड में चलती है। उपयोगकर्ता सिर्फ़ ऑटोमेशन इंटरफ़ेस देखता है; न सेटिंग तक पहुँच सकता है, न किसी दूसरे ऐप तक। स्टेटस बार और नेविगेशन बार छिपे रहते हैं। स्क्रीन को सोने नहीं दिया जाता, टचस्क्रीन सातों दिन चौबीसों घंटे चालू रहती है। नेटवर्क या लॉगिन जानकारी में ग़लती हो तो टचस्क्रीन उसे बड़े और पढ़ने लायक़ अक्षरों में लिख देती है।
जो ऑटोमेशन से चलाया जा सकता है
टचस्क्रीन की कुछ सुविधाएँ डेटा पॉइंट से जुड़ती हैं और दृश्यों में शामिल होती हैं।
- अलार्म की आवाज़
- नोटिफ़िकेशन आवाज़ एक
- नोटिफ़िकेशन आवाज़ दो
- दरवाज़े की घंटी
- इंटरफ़ेस ताज़ा करना
- स्क्रीन चालू और बंद करना
- स्क्रीन की स्थिति
- टचस्क्रीन लॉक करना
- संचार की स्थिति
- टचस्क्रीन एलईडी कमांड
- टचस्क्रीन एलईडी स्थिति
मिसाल: मीटिंग शुरू होते ही गलियारे की टचस्क्रीन की एलईडी लाल हो जाती है।
टचस्क्रीन का प्रबंधन
साइट की सारी टचस्क्रीन SonaHMI Manager से एक ही सूची से सँभाली जाती हैं। यह ऐप मुफ़्त है और सर्वर के स्टोर से इंस्टॉल होता है। टचस्क्रीन की सूची, नेटवर्क सेटिंग, स्क्रीनसेवर और सॉफ़्टवेयर अपडेट यहीं से चलते हैं। कमांड सीधे टचस्क्रीन को जाते हैं; इसीलिए सर्वर पर बोझ नहीं पड़ता।
- मॉडल और सॉफ़्टवेयर संस्करण की सूची
- एड्रेस बदलने पर टचस्क्रीन दोबारा ढूँढ़ना
- नेटवर्क और वाई-फ़ाई दूर से सेट करना
- सर्वर कनेक्शन की जानकारी अपडेट करना
- स्क्रीनसेवर लाइब्रेरी और अपलोड
- PIN प्रबंधन
- दूर से लॉक करना
- दूर से स्क्रीन चालू-बंद करना
- दोबारा चालू करना
- इंटरफ़ेस ताज़ा करना
- आवाज़ से चेतावनी चलाना
- भाषा प्रबंधन
- दूर से सॉफ़्टवेयर अपडेट
- RGB एलईडी का रंग दूर से बदलना
सुरक्षा
टचस्क्रीन और सर्वर स्थानीय नेटवर्क पर बात करते हैं। स्थानीय सेटिंग मेन्यू PIN से सुरक्षित है; उपयोगकर्ता न सेटिंग तक जा सकता है, न किसी दूसरे ऐप तक। टचस्क्रीन दूर से लॉक की जा सकती है, और लॉक रहते हुए स्क्रीन बुझ जाती है तथा छूने पर जवाब नहीं देती। सॉफ़्टवेयर अपडेट केंद्र से चलाया जाता है, हर टचस्क्रीन तक जाना नहीं पड़ता।
कितनी टचस्क्रीन
एक ऑटोमेशन सर्वर से बीस टचस्क्रीन तक जुड़ती हैं। हर टचस्क्रीन अलग पेज दिखा सकती है। अलग उपयोगकर्ता बनाकर हर टचस्क्रीन को अलग ग्राफ़िक सेट दिया जाता है। कमरे, मंज़िलें या इमारतें इसी तरह अलग की जाती हैं।
कहाँ इस्तेमाल होती है
होटल का कमरा
कमरे के भीतर नियंत्रण स्क्रीन और स्थिति संकेतक।
मीटिंग रूम
दरवाज़े के बाहर की टचस्क्रीन ऑक्युपेंसी दिखाती है, भीतर की लाइटिंग और एसी चलाती है।
अस्पताल का कमरा
कमरे का आराम और केंद्र से सूचना।
फ़्लैट और विला
बेडरूम, गलियारा और प्रवेश की टचस्क्रीन।
ऑफ़िस
विभाग के हिसाब से नियंत्रण।
दुकान
स्टाफ़ क्षेत्र की टचस्क्रीन।
तकनीकी कक्ष
पैनल पर संचालन स्क्रीन, और एलईडी से दूर तक ख़राबी की सूचना।
SonaHMI SNTP08 की तकनीकी जानकारी
नीचे के मान उत्पाद के तकनीकी विवरण से ज्यों के त्यों लिए गए हैं; पैनल माउंटिंग और पैनल के ढक्कन का कट इंस्टॉलेशन वीडियो के विवरण से पूरा किया गया है।
| आकार / प्रकार | 8″ IPS टचस्क्रीन |
|---|---|
| रेज़ॉल्यूशन | 1280 × 800 |
| चमक | 350 cd/m² |
| रंग | 16.7M |
| व्यू एंगल | 85° / 85° / 85° / 85° |
| टच | कैपेसिटिव मल्टी-टच |
| सक्रिय क्षेत्र | 120.96 × 68.04 mm |
| ईथरनेट | RJ45 10/100/1000M (PoE समर्थित) |
|---|---|
| वायरलेस | Wi-Fi 802.11 a/b/g/n |
| ब्लूटूथ | 4.0 |
| सीरियल | RS485 |
| USB | Type-C |
| बाहरी आपूर्ति | 220 V AC |
|---|---|
| PoE | IEEE 802.3af / 802.3at |
| खपत | अधिकतम ~20 W |
| स्टेटस एलईडी | 8 रंग RGB, दूर से नियंत्रित |
|---|---|
| ध्वनि | भीतर ही स्पीकर + माइक्रोफ़ोन |
| माउंटिंग | फ़्लश / सरफ़ेस / पैनल |
|---|---|
| बैक बॉक्स संगतता | 86 टाइप / US / EU बॉक्स |
| पैनल के ढक्कन का कट | 5 × 6 cm, आड़ी दिशा में |
| माप (चौ × ऊँ × ग) | 200 × 124.59 × 37.7 mm (सरफ़ेस माउंट में 11.6 mm उभार) |
| शुद्ध वज़न | 0.4 kg |
| सामग्री | प्लास्टिक केसिंग + काँच की टच सतह |
| कार्य तापमान | 0 – 50 °C |
|---|---|
| कार्य आर्द्रता | 0% – 90% (बिना संघनन) |
| भंडारण तापमान | 0 – 60 °C |
SNTP10 कब
ज़्यादा चौड़ी स्क्रीन चाहिए तो SNTP10 इस्तेमाल होती है। फ़्लोर प्लान जैसे बड़े पेज 10.1 इंच पर ज़्यादा आराम से पढ़े जाते हैं। दोनों उसी सर्वर से जुड़ती हैं और वही इंटरफ़ेस दिखाती हैं।
उत्पाद तकनीकी विवरण
- SonaHMI SNTP08तकनीकी विवरण डाउनलोड करें PDF
SonaHMI Manager से टचस्क्रीन प्रबंधन
साइट की टचस्क्रीन एक जगह से सँभालना: सूची, नेटवर्क सेटिंग, स्क्रीनसेवर, रिमोट लॉक और सॉफ़्टवेयर अपडेट।
अक्सर पूछे जाने वाले सवाल
RGB एलईडी किस काम आती है?
केसिंग की दोनों एलईडी आठ रंग लेती हैं और रंग ऑटोमेशन सर्वर से चलता है। इन्हें किस स्थिति से जोड़ना है, यह आप तय करते हैं: मीटिंग रूम के दरवाज़े पर ऑक्युपेंसी, होटल के कमरे में सर्विस की स्थिति, बिजली के पैनल में कोई ख़राबी।
क्या टचस्क्रीन अकेले चलती है?
नहीं। टचस्क्रीन स्थानीय नेटवर्क के ऑटोमेशन सर्वर से जुड़ती है और सर्वर के पेज दिखाती है। सर्वर के बिना उसके पास दिखाने को कुछ नहीं होता।
क्या मैं फ़्लोर प्लान जैसी अपनी स्क्रीन बना सकता हूँ?
बना सकते हैं। पेज सर्वर पर आज़ादी से बनाया जाता है; टचस्क्रीन उसे दिखाती है।
क्या रेनोवेशन में नई वायरिंग करनी पड़ती है?
नहीं पड़ती। टचस्क्रीन वाई-फ़ाई पर चलती है और पास के किसी पॉइंट से बिजली ले लेती है।
क्या इंटरनेट चाहिए?
नहीं चाहिए। टचस्क्रीन और सर्वर स्थानीय नेटवर्क पर चलते हैं। दूर से सॉफ़्टवेयर अपडेट के लिए सर्वर को इंटरनेट कनेक्शन चाहिए।
क्या टचस्क्रीन साइट पर गए बिना अपडेट होती हैं?
होती हैं। सारी टचस्क्रीन का सॉफ़्टवेयर SonaHMI Manager से दूर से चढ़ाया जाता है।
इंटरफ़ेस किन भाषाओं में है?
इंटरफ़ेस कई भाषाओं में चलता है और भाषा चलते-चलते बदली जा सकती है।
